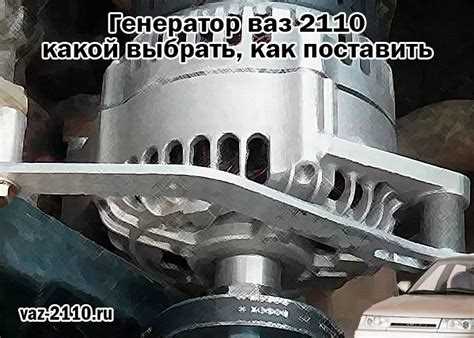

Генератор ВАЗ 2110 – ключевой элемент электросистемы, обеспечивающий стабильное напряжение для зарядки аккумулятора и питания бортовой сети. Со временем изнашиваются подшипники, щетки, диодный мост и другие компоненты, что приводит к падению мощности или полному отказу. Ремкомплект позволяет восстановить работоспособность без замены всего узла, но его эффективность зависит от полноты комплектации и качества деталей.

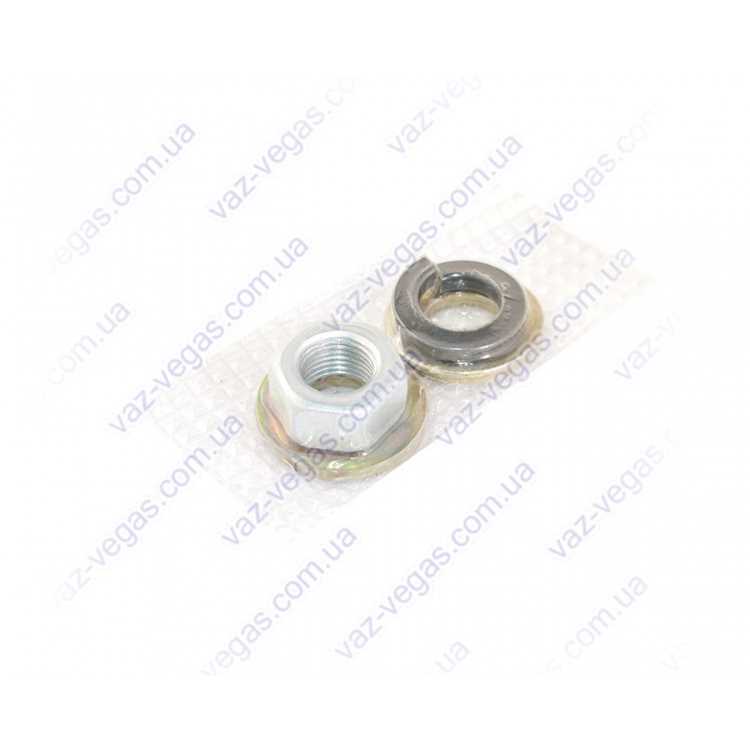

Стандартный ремкомплект генератора 9402.3701 (или его аналогов) включает подшипники передний и задний (обычно 6303 и 6202), щетки с регулятором напряжения, диодный мост (чаще всего БВО 4-105-01), конденсатор (2,2 мкФ) и крепежные элементы – болты, гайки, шайбы. В расширенных версиях могут присутствовать ламели ротора, изоляционные втулки и уплотнительные кольца. Перед покупкой проверяйте совместимость с конкретной модификацией генератора – различия в конструкции (например, у моделей с обмоткой возбуждения на статоре) требуют разных деталей.
Подшипники – самые нагруженные элементы, их ресурс редко превышает 50–70 тыс. км. При замене обязательно используйте смазку Литол-24 или аналоги с высокой термостойкостью (до +120°C). Щетки изнашиваются до критической длины (менее 5 мм), что вызывает просадку напряжения. Регулятор напряжения (чаще всего Я112В) отвечает за стабилизацию выходного тока – его неисправность приводит к перезаряду или недозаряду АКБ. Диодный мост проверяйте мультиметром на пробой: сопротивление в прямом направлении должно быть 50–100 Ом, в обратном – бесконечность.
При сборке обращайте внимание на момент затяжки гаек (для подшипниковых узлов – 3–4 Н·м, для шкива – 40–50 Н·м). Неправильная установка может привести к перекосу вала или разрушению подшипников. После ремонта проверьте генератор на стенде: при 3000 об/мин напряжение на клеммах должно быть 13,8–14,4 В. Если показатели выходят за эти пределы, ищите ошибки в монтаже или неисправные детали.
Состав ремкомплекта генератора ВАЗ 2110: детали и назначение
Ремкомплект генератора ВАЗ 2110 (каталожный номер 9402.3701-03) включает критически важные компоненты, обеспечивающие восстановление работоспособности узла. В базовый набор входят подшипники передний (6303) и задний (6202), сальники (2 шт.), щёточный узел с регулятором напряжения (5102.3771 или аналог), диодный мост (B10-105) и конденсатор (2,2 мкФ). Каждая деталь решает конкретную задачу: подшипники устраняют люфт вала, сальники предотвращают утечку смазки, а щёточный узел обеспечивает стабильный контакт с коллектором ротора. При выборе ремкомплекта проверяйте совместимость с модификацией генератора – для версий с 80 А и 90 А состав может отличаться.
Щёточный узел с интегрированным регулятором напряжения – наиболее уязвимый элемент, требующий замены при износе щёток до 5 мм или нестабильном напряжении в бортовой сети (норма – 13,8–14,4 В). Диодный мост, состоящий из 6 диодов (3 положительных, 3 отрицательных), выпрямляет переменный ток в постоянный; его отказ диагностируется по отсутствию зарядки или перегреву корпуса. Конденсатор гасит высокочастотные помехи, продлевая срок службы электроники автомобиля. При замене диодного моста рекомендуется параллельно менять конденсатор, даже если он визуально исправен.
| Деталь | Артикул/параметры | Признаки неисправности |
|---|---|---|
| Подшипник передний | 6303 (17×47×14 мм) | Шум, вибрация, люфт вала |
| Подшипник задний | 6202 (15×35×11 мм) | Свист, повышенный нагрев корпуса |
| Сальники | Внутренний диаметр 17 мм (передний), 15 мм (задний) | Течь смазки, попадание грязи в подшипники |
| Щёточный узел | 5102.3771 (длина щёток 20 мм) | Низкое напряжение, мерцание ламп, искрение |
Какие подшипники входят в ремкомплект генератора и их характеристики
В ремкомплект генератора ВАЗ 2110 входят два подшипника: передний 6303 (размеры 17×47×14 мм) и задний 6202 (15×35×11 мм). Первый устанавливается со стороны шкива, второй – на валу ротора. Оба подшипника закрытого типа с металлическими защитными шайбами, что предотвращает попадание пыли и влаги, но требует замены при любом признаке износа – даже если смазка сохранилась.
Передний подшипник 6303 воспринимает основную нагрузку от натяжения ремня и вибраций двигателя, поэтому его ресурс ниже – около 50–70 тыс. км. Задний 6202 работает в более щадящих условиях, но критичен для стабильности ротора; при разрушении вызывает биение и шум. Для замены рекомендуются подшипники с классом точности не ниже P6 (например, производства SKF или Koyo), так как детали неизвестных брендов часто имеют увеличенные зазоры и быстро выходят из строя.
При установке обязательно проверяйте посадочные места на валу и в крышках генератора: износ свыше 0,02 мм приводит к люфту и преждевременному разрушению подшипников. Смазка в ремкомплекте не предусмотрена – используйте высокотемпературную консистентную смазку (например, Litol-24 или Molykote BR2 Plus), нанося её тонким слоем на беговые дорожки. Избегайте перегрева при запрессовке: нагрев крышки до 80–90°C облегчает монтаж, но превышение температуры деформирует металл.
Назначение и параметры щеточного узла в комплекте для ремонта
Щеточный узел в ремкомплекте генератора ВАЗ 2110 обеспечивает передачу тока возбуждения на ротор через контактные кольца. В стандартный комплект входят две графитовые щетки с пружинами, длина которых в новом состоянии составляет 10±0,5 мм. Критический износ – менее 5 мм, при котором падает контактное давление, что приводит к проскальзыванию, искрению и снижению выходного напряжения генератора ниже 13,2 В. Материал щеток – электрографит марки ЭГ-14 или аналог с удельным сопротивлением 10–30 мкОм·м, обеспечивающий стабильный контакт при рабочей температуре до 180°C.
При установке проверяйте свободу хода щеток в направляющих: допустимый люфт – не более 0,2 мм. Перед монтажом очистите контактные кольца ротора от окислов стекловолоконной щеткой и обезжирьте спиртом. Запрещается смазывать кольца или щетки – это ускоряет абразивный износ. После сборки измерьте сопротивление цепи возбуждения мультиметром: при 20°C оно должно быть в пределах 3,5–4,5 Ом. Превышение значения указывает на загрязнение колец или дефект обмотки ротора.
Роли диодного моста и конденсатора в работе генератора ВАЗ 2110
Диодный мост в генераторе ВАЗ 2110 – ключевой элемент, преобразующий переменный ток, вырабатываемый статором, в постоянный. Конструктивно он состоит из шести диодов (по два на каждую фазу обмотки), собранных по мостовой схеме. Номинальный ток моста – 80 А, максимальное обратное напряжение – 100 В. При выходе из строя даже одного диода падает мощность генератора, что приводит к недозаряду аккумулятора и сбоям в работе электрооборудования.
Основные неисправности диодного моста: пробой диодов (сопротивление в обоих направлениях менее 1 кОм), обрыв (бесконечное сопротивление). Для проверки используют мультиметр в режиме прозвонки: исправный диод пропускает ток только в одном направлении. Замена моста требуется при обнаружении двух и более неисправных диодов – ремонт отдельных элементов нецелесообразен из-за трудоемкости и низкой надежности.
- Признаки неисправного моста:
- мерцание ламп на приборной панели;
- снижение напряжения бортовой сети ниже 13,2 В на холостых оборотах;
- посторонние шумы из генератора (свист, гул).
Конденсатор в генераторе ВАЗ 2110 (емкостью 2,2 мкФ) выполняет две функции: сглаживает пульсации выпрямленного напряжения и защищает диодный мост от высокочастотных помех. Без него напряжение на выходе генератора имело бы значительные колебания (до 1–1,5 В), что негативно сказывалось бы на работе электронных блоков управления и датчиков.
Расположен конденсатор на задней крышке генератора, подключен параллельно выходу «+» диодного моста. Его неисправность (пробой или обрыв) проявляется в виде:
- повышенного уровня помех в радиоаппаратуре;
- нестабильной работы тахометра или спидометра;
- ускоренного износа щеток и коллектора из-за искрения.
Проверка конденсатора проводится мультиметром в режиме измерения емкости или сопротивления. Исправный элемент должен показывать сопротивление близкое к бесконечности (после зарядки) и емкость в пределах 2,0–2,4 мкФ. При отклонениях более 20% от номинала конденсатор подлежит замене. Использование деталей с меньшей емкостью (например, 1 мкФ) приводит к росту пульсаций напряжения на 30–40%.
Взаимодействие диодного моста и конденсатора критично для стабильности бортовой сети. При работе генератора на холостом ходу (800–900 об/мин) пульсации напряжения после моста составляют 0,8–1,2 В, а конденсатор снижает их до 0,1–0,2 В. На высоких оборотах (3000 об/мин и выше) эффективность сглаживания достигает 90%. Совместная работа этих элементов обеспечивает напряжение в пределах 13,8–14,4 В при любых режимах работы двигателя.
При замене диодного моста или конденсатора рекомендуется:
- использовать только оригинальные запчасти (артикулы: мост – 2110-3701315, конденсатор – 2110-3701320);
- очищать посадочное место конденсатора от грязи и масла – это предотвращает утечку тока и пробой корпуса.
Игнорирование неисправностей диодного моста или конденсатора приводит к цепной реакции отказов: перегрев обмоток статора, разрушение подшипников генератора, выход из строя регулятора напряжения. Средний ресурс этих элементов – 80–100 тыс. км, но при эксплуатации в условиях повышенной влажности или частых коротких поездок срок службы сокращается на 30–40%. Профилактическая проверка рекомендуется каждые 30 тыс. км.
Как правильно подобрать и заменить регулятор напряжения из ремкомплекта
Регулятор напряжения в генераторе ВАЗ 2110 отвечает за стабилизацию выходного напряжения в пределах 13,8–14,5 В. В ремкомплекте для генераторов 9402.3701 или 372.3701 (наиболее распространённые модели) он представлен под артикулом 361.3702 или его аналогами: 845.3702, 844.3702. Перед покупкой проверьте совместимость по маркировке на корпусе старого регулятора – она должна совпадать с обозначением в ремкомплекте. Несоответствие приведёт к некорректной работе или выходу из строя аккумулятора.
Для замены потребуются инструменты: торцевой ключ на 8 мм, отвёртка с плоским жалом, мультиметр. Порядок действий:
- Отключите клемму «минус» аккумулятора.
- Снимите защитный кожух генератора, открутив два винта крепления.
- Отсоедините разъём регулятора, нажав на фиксатор.
- Выкрутите два крепёжных винта и извлеките регулятор вместе с щётками.
Перед установкой нового регулятора проверьте состояние щёток: их длина должна быть не менее 5 мм. Если щётки изношены, замените их – в ремкомплекте они идут отдельно (артикул 361.3702.01). Очистите посадочное место от пыли и окислов, нанесите тонкий слой консистентной смазки на контакты. Установите регулятор, затянув винты с моментом 2–3 Н·м, чтобы избежать перекоса.
После сборки проведите диагностику. Подключите мультиметр к клемме «В+» генератора и «массе», запустите двигатель. На холостых оборотах напряжение должно быть 13,8–14,2 В, при 2000 об/мин – 14,0–14,5 В. Если показания выходят за пределы, проверьте целостность проводки, состояние диодного моста и обмоток статора. Неисправный регулятор проявляется скачками напряжения или его отсутствием.
При выборе регулятора из ремкомплекта отдавайте предпочтение оригинальным деталям или проверенным аналогам: «Энергомаш», «КЗАТЭ», «Прамо». Избегайте дешёвых подделок – они часто не выдерживают температурных нагрузок и выходят из строя через 5–10 тыс. км. Храните ремкомплект в сухом месте, так как влага вызывает коррозию контактов.
