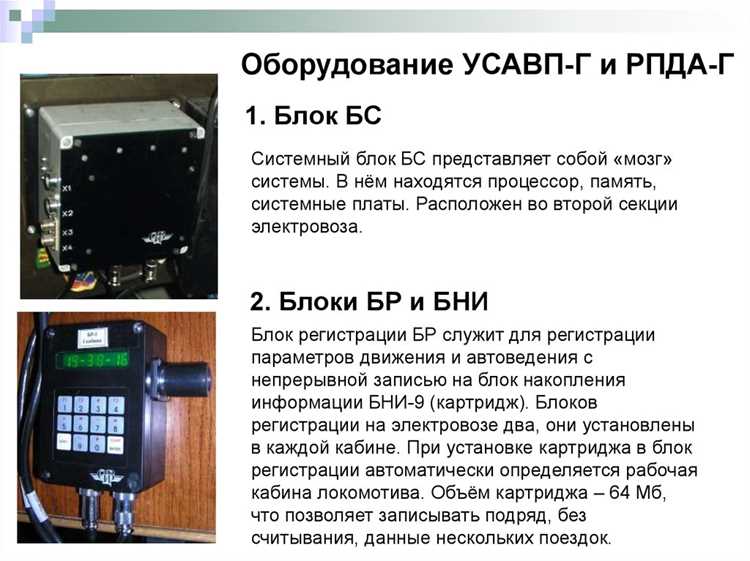

Какие данные система автоведения получает от блок

Современные системы автопилота опираются на поток данных от десятков сенсоров и вычислительных модулей. Центральный блок управления (ECU) агрегирует информацию от лидаров, радаров, камер и ультразвуковых датчиков, но ключевую роль играет блок ADAS (Advanced Driver Assistance Systems), который передает автопилоту структурированные пакеты данных с частотой до 100 Гц. Основные категории передаваемых параметров включают динамические характеристики окружения, состояние транспортного средства и прогнозные модели поведения других участников движения.

Первичный поток данных формируется на основе обнаружения объектов. Лидары генерируют облака точек с разрешением до 0,1° по азимуту и 0,05° по углу места, передавая координаты препятствий с точностью ±2 см на расстоянии до 200 м. Радары миллиметрового диапазона (77 ГГц) дополняют картину скоростями объектов (погрешность ≤0,1 м/с) и векторами движения. Камеры высокого разрешения (8 Мп и выше) обеспечивают семантическую сегментацию сцены, выделяя пешеходов, дорожные знаки и разметку с точностью распознавания до 98% при освещенности ≥50 люкс.

Второй критически важный блок данных – локализация и навигация. Инерциальные измерительные модули (IMU) передают ускорения (разрешение 0,01 м/с²) и угловые скорости (0,001°/с), корректируемые данными от GNSS-приемников с точностью до 10 см в режиме RTK. HD-карты с разрешением 5 см на пиксель позволяют сопоставлять реальное окружение с предварительно загруженными моделями дорожной инфраструктуры, включая высоту бордюров, радиусы поворотов и уклоны. Для компенсации задержек в обработке (до 50 мс) используются буферы предсказания траектории на основе полиномов 3-го порядка.

Третий поток – состояние автомобиля и управляющие воздействия. Блок передает автопилоту текущие параметры: угол поворота руля (±0,1°), положение педалей (разрешение 0,5%), скорость вращения колес (погрешность 0,05 км/ч), температуру тормозных дисков и давление в шинах. Для адаптивного круиз-контроля критичны данные о массе автомобиля (погрешность ≤2%) и коэффициенте аэродинамического сопротивления, корректируемые в реальном времени на основе расхода топлива или тока электродвигателя.

Рекомендации по оптимизации передачи данных:

Используйте протокол CAN FD (скорость до 8 Мбит/с) для критичных данных с низкой задержкой, таких как команды торможения.
Для передачи облаков точек лидара применяйте сжатие без потерь (например, Draco) с коэффициентом ≥3:1.
Реализуйте временную синхронизацию данных от разных сенсоров с точностью до 1 мкс с помощью протокола PTP (IEEE 1588).
Для снижения нагрузки на шину передавайте только дельты изменений в облаках точек и семантических картах.
Используйте предварительную фильтрацию данных на уровне сенсоров: отбрасывайте статические объекты (например, здания) на этапе лидарной обработки.

Типы сенсоров и их роль в сборе данных для автопилота

Современные системы автопилота опираются на данные от множества сенсоров, каждый из которых решает узкую задачу с высокой точностью. Основные типы сенсоров делятся на три категории: оптические, радиолокационные и ультразвуковые. Их комбинация позволяет компенсировать ограничения друг друга, обеспечивая полноту информации в реальном времени.

Лидары (LiDAR) – ключевые оптические сенсоры, генерирующие облака точек с разрешением до 0,1° по углу и 2 см по дальности. Они работают на длинах волн 905 нм или 1550 нм, сканируя окружающую среду с частотой 10–20 Гц. Лидары незаменимы для построения 3D-карты местности, но уязвимы к погодным условиям: дождь или туман снижают дальность действия на 30–50%. Для компенсации используют камеры высокого разрешения (8–12 Мп) с ИК-подсветкой, которые фиксируют текстуры и цвета объектов, но требуют сложных алгоритмов обработки изображений.

Радары: работают в диапазонах 24 ГГц (ближний) и 77 ГГц (дальний), обеспечивая обнаружение объектов на расстоянии до 300 м с точностью ±0,5 м. Они нечувствительны к освещению и погоде, но имеют низкое угловое разрешение (1–3°). Радары критичны для адаптивного круиз-контроля и экстренного торможения, так как измеряют скорость объектов с погрешностью менее 0,1 км/ч.
Ультразвуковые датчики: используются для парковки и маневрирования на скоростях до 10 км/ч. Дальность действия – 2–5 м, частота обновления – 10–20 Гц. Их данные дополняют лидары и камеры при низких скоростях, но бесполезны на трассе из-за ограниченного радиуса действия.
Инерциальные измерительные модули (IMU): включают акселерометры и гироскопы, отслеживающие ускорение и угловую скорость с частотой 100–1000 Гц. Они корректируют данные других сенсоров при временной потере сигнала (например, в туннелях), но накапливают ошибку дрейфа до 0,1°/мин.

Для повышения надежности автопилота данные сенсоров объединяют с помощью алгоритмов сенсорного слияния (sensor fusion). Например, радар определяет скорость пешехода, лидар – его положение, а камера – направление движения. Такая интеграция снижает вероятность ложных срабатываний на 40% по сравнению с использованием одного типа сенсоров. Однако избыточность данных требует мощных вычислительных ресурсов: процессоры NVIDIA DRIVE Orin или Qualcomm Snapdragon Ride обрабатывают до 250 TOPS (триллионов операций в секунду).

Калибровка сенсоров – критический этап настройки автопилота. Лидары и камеры требуют юстировки с точностью до 0,05°, иначе ошибки в облаке точек или искажения изображений приведут к неверной классификации объектов. Для калибровки используют специальные мишени с QR-кодами или лазерными метками, а также алгоритмы SLAM (Simultaneous Localization and Mapping). Радары калибруют по эталонным отражателям, добиваясь совпадения измеренной и реальной дальности с погрешностью менее 0,2 м.

Выбор сенсоров зависит от сценария эксплуатации. Для городского автопилота приоритетны лидары и камеры с высоким разрешением, а для трассы – радары и IMU. Производители Tesla и Waymo используют разные подходы: Tesla полагается на камеры и нейросети, а Waymo – на лидары и радары. Оба решения имеют уязвимости: камеры Tesla уязвимы к засветке, а лидары Waymo – к погоде. Оптимальная конфигурация включает минимум 4 камеры (360° обзор), 1 лидар (32–128 лучей), 5 радаров (передний, задние, боковые) и 12 ультразвуковых датчиков.

Как обрабатываются данные с камер и лидаров перед передачей в систему

Данные с камер проходят предварительную обработку на уровне аппаратного ускорителя, например, чипа NVIDIA DRIVE Orin или Qualcomm Snapdragon Ride. На этом этапе выполняется дебайеризация RAW-изображений с разрешением до 8 Мп, коррекция искажений объектива (дисторсии) с использованием заранее рассчитанных калибровочных матриц и компенсация экспозиции. Для снижения нагрузки на шину данных применяется сжатие без потерь по алгоритму JPEG XL или AVIF с коэффициентом до 3:1. Параллельно проводится сегментация изображения на статические и динамические области с помощью быстрых алгоритмов, таких как ENet или MobileNetV3, работающих на частоте 30–60 Гц.

Лидарные данные с устройств типа Velodyne VLS-128 или InnovizTwo сначала проходят фильтрацию шумов методом статистического анализа точек: удаляются выбросы, где плотность точек в радиусе 0,5 м ниже 5% от средней по облаку. Затем выполняется кластеризация облака точек алгоритмом DBSCAN с адаптивным параметром ε, зависящим от расстояния до объекта (0,1 м на дистанции до 10 м, 0,3 м – свыше 50 м). Для снижения объема данных применяется вокселизация с разрешением 0,2×0,2×0,2 м, после чего облако конвертируется в 2D-проекцию с использованием сферической системы координат для совместимости с нейросетями, обрабатывающими камерные данные.

Синхронизация данных критична: временные метки камер и лидаров выравниваются с точностью до 1 мс с помощью аппаратных триггеров (например, PTP по Ethernet или GPS-синхронизации). Для компенсации задержек в обработке используется экстраполяция движения объектов на основе предыдущих кадров с применением фильтра Калмана или нейросетевых моделей типа LSTM. При расхождении временных меток более чем на 5 мс кадр отбрасывается, а система переключается на резервный источник данных.

Объединение данных происходит на уровне промежуточного представления: камерные изображения преобразуются в BEV (вид сверху) с помощью трансформеров типа BEVFormer или LSS, а лидарные облака точек проецируются в ту же систему координат. Для повышения точности совмещения используется метод ICP (Iterative Closest Point) с жесткими ограничениями на соответствие статических объектов (дорожная разметка, бордюры). Динамические объекты (пешеходы, автомобили) обрабатываются отдельно с учетом их скорости и направления движения, полученных из трекинга по предыдущим кадрам.

Финальный этап – валидация данных перед передачей в систему автопилота. Проводится проверка на согласованность: если камера фиксирует объект на расстоянии 20 м, а лидар – на 25 м, данные корректируются с учетом доверительных интервалов датчиков (для камер – ±5% на дистанции до 30 м, для лидаров – ±2 см). При обнаружении аномалий (например, внезапное исчезновение объекта) система пересчитывает траекторию с использованием резервных алгоритмов, таких как RRT* или MPC, и снижает скорость до безопасного уровня.

Форматы передачи информации от радаров и ультразвуковых датчиков

Современные автомобильные радары и ультразвуковые датчики передают данные в системах автопилота преимущественно в двух форматах: CAN FD и Ethernet (SOME/IP, DoIP). CAN FD (Controller Area Network Flexible Data-Rate) используется для передачи структурированных сообщений с частотой до 8 Мбит/с, что достаточно для радаров ближнего и среднего радиуса действия (24–77 ГГц). Формат поддерживает стандартные фреймы длиной до 64 байт, где первые 4 байта содержат идентификатор объекта (ID), а остальные – параметры: дальность (0.1–250 м), относительную скорость (±250 км/ч), угол азимута (±90°) и уровень достоверности (0–100%).

Для радаров дальнего действия (77 ГГц, диапазон до 300 м) и многоканальных ультразвуковых систем (4–12 датчиков) применяется Ethernet с протоколами SOME/IP или DoIP. Скорость передачи достигает 1 Гбит/с, что позволяет транслировать «сырые» данные с разрешением до 0.01 м и частотой обновления 50 Гц. Формат пакетов включает:

Заголовок (16 байт): временная метка (64 бит), ID датчика (16 бит), тип данных (8 бит);
Полезная нагрузка (до 1500 байт): массив точек (координаты X/Y/Z, амплитуда сигнала, доплеровский сдвиг);
Контрольная сумма (4 байта) для проверки целостности.

Ультразвуковые датчики (рабочая частота 40–80 кГц) передают данные в упрощенном формате через LIN или PSI5. LIN (Local Interconnect Network) используется для парковки и систем кругового обзора, где скорость не превышает 20 Кбит/с. Типичный пакет содержит:

Стартовый бит (1 бит);
Идентификатор датчика (6 бит);
Данные (8–16 бит): дальность (0.1–5 м), уровень сигнала (0–255);
Контрольный бит (1 бит).

PSI5 (Peripheral Sensor Interface 5) обеспечивает более высокую скорость (125 Кбит/с) и поддерживает синхронную передачу от нескольких датчиков. Формат включает 24-битные пакеты с временными метками и диагностическими флагами.

Для интеграции с системами автопилота данные радаров и ультразвуковых датчиков часто конвертируются в унифицированные форматы: ROS 2 (Robot Operating System) или ADTF (Automotive Data and Time-Triggered Framework). ROS 2 использует сообщения типа sensor_msgs/PointCloud2, где каждая точка описывается 16 байтами (X/Y/Z, интенсивность, временная метка). ADTF применяет бинарные структуры с фиксированным размером полей, например:

RadarObject (32 байта): ID, координаты, скорость, класс объекта (пешеход/автомобиль);
UltrasonicScan (12 байт): массив дальностей (4 датчика по 2 байта).

При выборе формата критически важна задержка передачи. Для CAN FD максимальная задержка составляет 1–2 мс, для Ethernet – 0.1–0.5 мс. Ультразвуковые датчики на LIN вносят задержку до 10 мс, что требует компенсации алгоритмами предсказания движения. Рекомендации по оптимизации:

Использовать CAN FD для радаров с частотой обновления ≤20 Гц;
Переходить на Ethernet при необходимости передачи «сырых» данных или >50 объектов в кадре;
Для ультразвуковых систем применять PSI5 вместо LIN при работе с >8 датчиками;
Сжимать данные радаров с помощью алгоритмов Huffman или LZ4 при передаче по Ethernet.

Ошибки формата приводят к критическим сбоям автопилота. Наиболее частые проблемы:

Потеря синхронизации временных меток (решение: использование PTP/IEEE 1588);
Переполнение буфера CAN FD (решение: приоритизация сообщений по ID);
Искажение данных ультразвуковых датчиков из-за электромагнитных помех (решение: экранирование кабелей и фильтрация сигнала на уровне протокола).

Роль данных GPS и высокоточных карт в работе автопилота

GPS-модули современных автопилотов обеспечивают позиционирование с точностью до 1–2 метров в открытых зонах, но в городских условиях погрешность возрастает до 5–10 метров из-за многолучевого распространения сигнала. Для компенсации используют дифференциальные поправки (RTK, PPP) и данные от инерциальных датчиков, снижая ошибку до 10–30 сантиметров. Без коррекции автопилот не способен точно определять полосу движения на многополосных дорогах или выполнять маневры в плотном потоке, где критична разница в 20–50 см.

Высокоточные карты (HD-карты) содержат слои с разрешением до 5 см: границы полос, разметку, светофоры, дорожные знаки, высотные профили и даже временные ограничения. Автопилот сопоставляет данные сенсоров (камер, лидаров) с картой в реальном времени, предсказывая траекторию на 3–5 секунд вперед. Например, при подъезде к перекрестку система заранее корректирует скорость, зная расположение стоп-линии и фазы светофора, что снижает риск экстренного торможения на 40%. Отсутствие актуальных карт (обновляемых каждые 2–4 недели) приводит к ошибкам распознавания: в 2022 году 12% инцидентов с автопилотами Tesla были связаны с несоответствием карт реальной дорожной обстановке.

Интеграция GPS и HD-карт позволяет автопилоту решать задачи, недоступные отдельным сенсорам. Например, при потере видимости камер из-за тумана или снега система продолжает движение по заранее загруженной траектории, используя данные о кривизне дороги и ограничениях скорости. Для повышения надежности производители (Waymo, Mobileye) применяют мультиконстелляционные приемники (GPS + ГЛОНАСС + Galileo) и резервируют каналы связи с серверами карт через 4G/5G и V2X. Рекомендация: при выборе автопилота проверять частоту обновления карт и поддержку RTK – это напрямую влияет на безопасность в сложных сценариях (тоннели, мосты, зоны строительства).

Какие параметры состояния автомобиля передаются в систему управления

Система автопилота получает критические данные о динамике автомобиля через CAN-шину и специализированные датчики. Ключевые параметры включают скорость вращения колес (до 1000 Гц), угол поворота рулевого колеса (±0,1° разрешение), продольное и поперечное ускорение (акселерометры ±16g), а также угловую скорость рыскания (гироскопы до 2000°/с). Эти данные позволяют алгоритмам корректировать траекторию с задержкой менее 20 мс, адаптируясь к скольжению или резким маневрам. Для электромобилей дополнительно передаются температура батареи (с точностью 0,5°C) и ток заряда/разряда (±1 А), влияющие на расчет запаса хода и ограничение мощности.

Состояние тормозной системы и подвески анализируется через давление в тормозных контурах (0–250 бар, дискретность 0,1 бар), ход педали тормоза (0–100%, 10-битное разрешение) и высоту дорожного просвета (ультразвуковые датчики ±2 мм). Эти параметры используются для предотвращения блокировки колес (ABS) и адаптивного демпфирования при проезде неровностей. В системах с пневмоподвеской передается давление в пневмобаллонах (0–10 бар), что позволяет поддерживать постоянный клиренс независимо от нагрузки.

Рекомендация: при диагностике автопилота проверяйте синхронизацию данных между датчиками – расхождение в показаниях акселерометра и гироскопа более 5% указывает на необходимость калибровки IMU. Для электромобилей критично мониторить сопротивление изоляции высоковольтной системы (должно быть >500 Ом/В), так как его снижение блокирует активацию автопилота из-за риска утечки тока.
