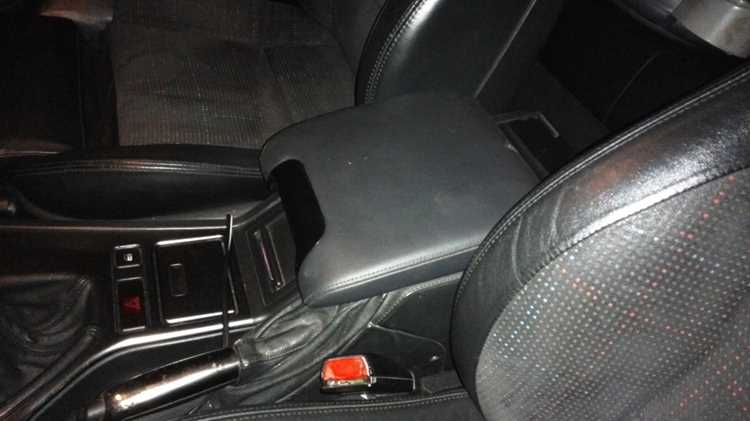

Как снять подлокотник бмв е39

Подлокотник в BMW E39 – элемент центральной консоли, который часто вызывает недовольство владельцев из-за неудобного расположения или износа. В моделях с 1995 по 2004 год он крепится на пластиковых защелках и винтах, скрытых под декоративными накладками. Демонтаж требует аккуратности: неправильное снятие может повредить облицовку или электропроводку, особенно если подлокотник оснащен кнопками управления (например, в комплектациях с климат-контролем).

Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводов. Инструменты: плоская отвертка с тонким жалом (шириной 5–7 мм), пластиковые лопатки для снятия обшивки, крестовая отвертка PH2. Если подлокотник интегрирован с подстаканниками, потребуется дополнительно снять металлическую направляющую – она фиксируется двумя болтами под шестигранник на 5 мм.

В модификациях с ручной коробкой передач подлокотник часто мешает переключению, особенно на 5-й передаче. После демонтажа открывается доступ к скрытому отсеку для мелочей или дополнительному разъему для подключения USB-адаптеров. Если планируете установку альтернативного органайзера, проверьте совместимость с посадочным местом: стандартные размеры ниши – 220×150 мм, глубина – 80 мм.

При обратной сборке убедитесь, что все защелки встали на место – характерный щелчок сигнализирует о фиксации. Если подлокотник снимался для доступа к проводке (например, для замены датчика температуры салона), не перетягивайте винты: момент затяжки не должен превышать 1,5 Н·м, иначе пластик может треснуть.

Какие инструменты понадобятся для демонтажа подлокотника

Для снятия подлокотника на BMW E39 потребуется минимальный набор инструментов, но каждый из них должен быть качественным. Основной – пластиковый монтажный клин или набор лопаток для демонтажа пластиковых панелей. Металлические инструменты использовать не рекомендуется: они царапают облицовку и могут повредить защелки. Оптимальная толщина клина – 3–5 мм, материал – нейлон или поликарбонат.

Крестовая отвертка PH2 необходима для откручивания саморезов, фиксирующих подлокотник к каркасу. В некоторых случаях встречаются винты с головкой Torx T20, поэтому стоит иметь под рукой соответствующую биту. Длина отвертки должна быть не менее 150 мм, чтобы обеспечить удобный доступ к крепежу в труднодоступных местах.

Для отсоединения электрических разъемов (если подлокотник оснащен кнопками управления или подсветкой) понадобится тонкая плоская отвертка шириной 2–3 мм. Ею удобно поддевать фиксаторы разъемов без риска их сломать. Альтернатива – специальный инструмент для разъемов автомобильной проводки, но он не обязателен.

В процессе демонтажа может потребоваться магнитный держатель для саморезов. Он предотвращает падение мелких деталей в труднодоступные полости салона. Если держателя нет, подойдет кусок двустороннего скотча или магнитная чашка, закрепленная на запястье.

Для работы с пластиковыми защелками пригодится силиконовая смазка в спрее. Она снижает трение при снятии панелей и предотвращает поломку хрупких креплений. Наносить смазку нужно точечно, избегая попадания на обивку сидений и электронику.

Если подлокотник закреплен на металлических направляющих, может понадобиться ключ на 10 мм или головка с трещоткой. В редких случаях встречаются болты под шестигранник на 5 мм. Перед началом работ стоит проверить тип крепежа, заглянув под подлокотник через технологические зазоры.

Для защиты лакокрасочного покрытия и пластиковых деталей салона используйте малярный скотч. Им оклеивают края панелей и соседние элементы, чтобы избежать случайных царапин при работе с инструментами. Ширина скотча – 19–25 мм, клей должен быть средней фиксации, чтобы не оставлять следов.

Последний, но важный инструмент – фонарик с узким лучом. Он поможет осмотреть скрытые крепления и разъемы, особенно в моделях с темной обивкой. Оптимальная яркость – не менее 200 люмен, питание от аккумулятора или USB, чтобы не зависеть от розетки.

Как снять центральную консоль БМВ Е39 перед удалением подлокотника

Перед демонтажем подлокотника на БМВ Е39 необходимо снять центральную консоль, так как она блокирует доступ к крепежным элементам. Начните с отсоединения отрицательной клеммы аккумулятора, чтобы исключить случайное замыкание проводки. Это особенно важно при работе с климат-контролем или аудиосистемой.

Снимите пепельницу, потянув её на себя с усилием около 5 кг – она фиксируется защёлками. Под ней расположены два винта Torx T20, удерживающие нижнюю часть консоли. Открутите их, затем аккуратно подденьте пластиковые накладки вокруг селектора КПП и кнопок обогрева сидений (если есть) – они крепятся на защёлках и могут сломаться при резком движении.

Отсоедините разъёмы от прикуривателя, подсветки пепельницы и кнопок дополнительного оборудования. Для этого нажмите на фиксаторы разъёмов пальцами или плоской отвёрткой, избегая рывков. Если установлена штатная магнитола, снимите её рамку, открутив два винта под декоративной накладкой, затем отсоедините антенный кабель и ISO-разъём.

Верхняя часть консоли держится на четырёх скрытых защёлках: две спереди (под дефлекторами обдува) и две сзади (у подлокотника). Чтобы освободить их, вставьте пластиковую лопатку или тонкую отвёртку между консолью и торпедо, начиная с задних углов. Потяните консоль на себя, одновременно нажимая на защёлки – потребуется усилие около 10–15 кг.

После снятия консоли откроется доступ к двум болтам крепления подлокотника (размер головки – 10 мм). Один болт расположен спереди, второй – сзади, под заглушкой. Открутите их, затем снимите подлокотник, потянув его вверх и на себя. Если подлокотник не поддаётся, проверьте наличие дополнительных винтов под резиновыми накладками или скрытых защёлок.

При обратной сборке убедитесь, что все разъёмы подключены, а защёлки консоли зафиксированы с характерным щелчком. Перед установкой пепельницы проверьте работу прикуривателя и подсветки – это поможет выявить ошибки подключения на раннем этапе.

Пошаговая инструкция по отсоединению креплений подлокотника

Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности или короткого замыкания. На БМВ Е39 подлокотник крепится к центральной консоли и тоннелю пола через скрытые фиксаторы и винты – их расположение зависит от года выпуска и комплектации.

Снимите пластиковую заглушку в передней части подлокотника (если есть) с помощью плоской отвёртки, поддев её по краям. Под ней обнаружится болт Torx T20 или T25 – открутите его ключом соответствующего размера. В моделях с 1999 по 2003 год этот болт может быть утоплен глубже, потребуется удлинитель для трещотки.

Отсоедините электрические разъёмы, если подлокотник оснащён кнопками управления (например, для стеклоподъёмников или подогрева сидений). Для этого нажмите на фиксаторы разъёмов и потяните их вниз. Запомните расположение проводов или сфотографируйте перед отключением.

Основные крепления подлокотника – это металлические защёлки по бокам и пластиковые клипсы снизу. Чтобы освободить защёлки:

• Вставьте тонкую пластиковую лопатку или отвёртку между подлокотником и консолью с левой стороны.
• Аккуратно отожмите защёлку, одновременно потянув подлокотник вверх.
• Повторите действие с правой стороны – не прилагайте чрезмерных усилий, чтобы не сломать пластиковые элементы.

После освобождения защёлок поднимите подлокотник вверх, чтобы открыть доступ к нижним креплениям. Здесь могут быть дополнительные винты под крестовую отвёртку (PH2) или пластиковые пистоны. Пистоны извлекаются специальным съёмником или плоскогубцами, захватив их за центральную часть и потянув на себя.

В некоторых модификациях Е39 подлокотник соединён с тоннелем пола через направляющие пазы. Если после отсоединения всех креплений он не снимается, проверьте наличие скрытых винтов под декоративными накладками тоннеля. Для этого сдвиньте ковролин или пластиковую панель в сторону – винты часто прячутся под ними.

После демонтажа осмотрите крепёжные элементы на предмет повреждений. Замените сломанные клипсы или защёлки (артикулы для Е39: 51168125673 – пластиковая клипса, 51167032898 – металлическая защёлка). Сборка производится в обратном порядке, но перед установкой убедитесь, что все электрические разъёмы надёжно зафиксированы.

Как правильно отключить электропроводку и разъемы подлокотника

Перед началом работ отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. На БМВ Е39 подлокотник подключается через два основных разъема: 12-контактный (для электропривода, если он есть) и 6-контактный (для подсветки и кнопок управления). Первый расположен под центральной консолью, второй – непосредственно под подлокотником.

Снимите пластиковую накладку подлокотника, поддев её плоской отверткой в местах крепления защелок. Защелки хрупкие – действуйте аккуратно, чтобы не сломать. После демонтажа накладки откроется доступ к разъемам. На 6-контактном разъеме используйте тонкую отвертку или специальный инструмент для отжима фиксатора, иначе можно повредить контакты.

Для отключения 12-контактного разъема потребуется снять нижнюю часть центральной консоли. Открутите два винта Torx T20, удерживающие её, и аккуратно потяните на себя. Разъем имеет металлический фиксатор – нажмите на него пальцем или отверткой, одновременно вытягивая колодку. Не тяните за провода, только за корпус разъема.

Если подлокотник оснащен электроприводом, перед отключением разъемов убедитесь, что он находится в нижнем положении. Это предотвратит случайное срабатывание механизма при последующей сборке. Провода от электромотора идут в гофрированной трубке – не перегибайте её, чтобы не повредить изоляцию.

Проверьте состояние контактов в разъемах. Окисление или загрязнение может стать причиной нестабильной работы подсветки или кнопок. Очистите контакты спиртом и мягкой щеткой, если необходимо. Избегайте использования абразивных материалов – они могут повредить покрытие контактов.

При обратной сборке сначала подключите разъемы, затем зафиксируйте их до щелчка. Убедитесь, что провода не пережаты пластиковыми элементами консоли. Если подлокотник снимается полностью, временно закрепите провода изолентой или пластиковыми стяжками, чтобы они не мешали при монтаже.

После подключения аккумулятора проверьте работоспособность всех функций: подсветки кнопок, электропривода (если есть), розетки 12В. Если что-то не работает, отключите питание и перепроверьте соединения. Частая ошибка – неправильная ориентация разъема при подключении.

Если планируется длительное хранение снятого подлокотника, оберните разъемы в антистатическую пленку или поместите их в герметичный пакет. Это защитит контакты от влаги и пыли. При повторной установке через несколько месяцев обязательно проверьте целостность проводов и отсутствие коррозии на разъемах.

Установка заглушки или альтернативных элементов после снятия подлокотника

После демонтажа подлокотника на BMW E39 остаётся технологическое отверстие размером 180×120 мм с крепёжными точками под винты M6. Заводская заглушка (артикул 51-48-8-397-345) из чёрного пластика встаёт без доработок, но требует герметизации по периметру силиконовым уплотнителем для исключения скрипов. Альтернативой служат алюминиевые панели толщиной 2–3 мм с анодированным покрытием – их фиксируют на штатные резьбовые втулки через резиновые демпферы, предотвращающие вибрацию. Для интеграции дополнительных элементов (USB-портов, беспроводных зарядок) используйте фрезерованные вставки с посадочными местами под модули стандарта M.2 или Type-C, закрепляя их на металлическом каркасе через термоклей или винты с потайной головкой.

При выборе неоригинальных решений проверяйте совместимость с проводкой салона: в зоне подлокотника проходят жгуты питания прикуривателя (12 В, 10 А) и CAN-шины. Для маскировки отверстия подойдут 3D-печатные заглушки из PETG-пластика с фактурой «карбон» или «алюминий» – их крепят на двухсторонний скотч 3M VHB или магнитные защёлки. При установке беспроводной зарядки Qi выбирайте модули с регулировкой высоты (например, Baseus BCXS-A01), чтобы избежать помех от металлического основания тоннеля. Завершающий этап – обработка краёв отверстия антикоррозийным составом (например, DINITROL 4941) и установка декоративной накладки из кожзаменителя или алькантары с подгибом кромок на 5 мм.

Типичные ошибки при демонтаже и как их избежать

Первая и самая распространённая ошибка – попытка снять подлокотник без отсоединения электрических разъёмов. На E39 в подлокотнике часто интегрированы кнопки управления стеклоподъёмниками, подогревом сидений или центральным замком. Принудительное выдёргивание приводит к обрыву проводов или повреждению контактов. Перед началом работ отключите аккумулятор и снимите разъёмы, нажав на фиксаторы – обычно они расположены под пластиковой крышкой с внутренней стороны подлокотника.

Использование неподходящего инструмента для поддевания пластиковых клипс – вторая частая проблема. Владельцы применяют отвёртки с широким жалом или металлические лопатки, что приводит к сколам на облицовке. Для E39 подходят только пластиковые монтажные лопатки толщиной 3–5 мм или специальные съёмники для клипс. Работайте по периметру, начиная с задней части подлокотника, где крепления наименее заметны.

Неправильная последовательность демонтажа крепёжных элементов приводит к поломке направляющих или резьбовых втулок. В таблице ниже указан порядок снятия фиксаторов для разных модификаций E39:

Игнорирование скрытых креплений – третья ошибка. На рестайлинговых моделях подлокотник фиксируется не только клипсами, но и металлическими защёлками в передней части. Их часто упускают из виду, пытаясь выломать подлокотник силой. Защёлки отжимаются тонкой отвёрткой через технологические отверстия в нижней части конструкции – ищите их рядом с пепельницей.

Перетяжка винтов при обратной установке деформирует пластиковый корпус. Момент затяжки для винтов Torx на E39 не должен превышать 2 Н·м. Используйте динамометрическую отвёртку или затягивайте «до упора» без приложения усилия. Особое внимание уделите винтам под подстаканниками – их перетяжка приводит к трещинам в пластике.

Последняя ошибка – пренебрежение проверкой работоспособности механизмов после сборки. Перед окончательной установкой подключите разъёмы и протестируйте все кнопки. Часто после демонтажа перестаёт работать подсветка или стеклоподъёмники из-за неправильно вставленных контактов. Если кнопки не реагируют, разберите разъём и проверьте целостность пинов – на E39 они часто окисляются.
