Разборка лягушки заднего тормоза Хонда CB400SF

Хонда св400sf как разобрать лягушку заднего тормоза

Хонда св400sf как разобрать лягушку заднего тормоза

Задний тормозной механизм Honda CB400SF (NC39, 2007–2016 гг.) требует периодического обслуживания каждые 12–15 тыс. км или при появлении неравномерного торможения, скрипов, заеданий педали. Центральный элемент системы – тормозной цилиндр (лягушка) – отвечает за передачу усилия от педали к суппорту через гидравлику. В отличие от переднего контура, задний подвержен повышенному загрязнению из-за близости к дорожному покрытию и накоплению продуктов износа колодок. Разборка лягушки позволяет заменить манжеты, очистить поршень и каналы, а также устранить утечки жидкости без полной замены узла.

Для работы потребуются: ключ на 10 мм (для штуцеров), шестигранник на 4 мм (крепление цилиндра), торцевой ключ на 12 мм (гайка педали), медицинский шприц 20 мл (откачка жидкости), ремонтный комплект манжет (артикул Honda 43341-MEN-D01 или аналог EBC BK1001X). Перед началом слейте тормозную жидкость из системы через штуцер суппорта, чтобы минимизировать потери при демонтаже. Избегайте использования WD-40 для очистки – спирт или специальный очиститель тормозных систем (например, Brake Cleaner CRC) эффективнее удаляют абразивные частицы без повреждения резиновых уплотнений.

Основные этапы разборки: отсоединение тормозной магистрали (предварительно оберните штуцер ветошью, чтобы избежать попадания грязи в систему), снятие педали тормоза (гайка на 12 мм с контргайкой), демонтаж цилиндра с рамы (два болта под шестигранник). При разборке корпуса лягушки обратите внимание на состояние вторичной манжеты поршня – её износ часто становится причиной «провала» педали. Поршень должен перемещаться плавно, без заеданий; при наличии коррозии допускается полировка мелкой наждачной бумагой (зернистость 2000) с последующей промывкой в спирте. Каналы цилиндра прочищайте только мягкой проволокой – жёсткие инструменты оставляют риски, ускоряющие износ новых манжет.

Сборка выполняется в обратном порядке с обязательной заменой всех резиновых уплотнений из ремонтного комплекта. Перед установкой смажьте манжеты и поршень тормозной жидкостью DOT 4 – использование смазок на силиконовой или минеральной основе приведёт к разбуханию резины. После монтажа прокачайте систему, начиная с суппорта, и проверьте герметичность соединений под давлением. Педаль должна иметь чёткий ход без люфта; при необходимости отрегулируйте свободный ход винтом на лягушке (рекомендуемый зазор – 1–2 мм).

Необходимые инструменты и материалы для разборки

Необходимые инструменты и материалы для разборки

Для разборки заднего тормозного механизма Honda CB400SF потребуется набор ключей с головками на 8, 10, 12 и 14 мм. Особое внимание уделите шестигранным головкам – они должны быть качественными, чтобы не сорвать болты крепления суппорта и направляющих. Торцевой ключ на 17 мм понадобится для откручивания гайки оси заднего колеса.

Разводной ключ или специальный ключ для тормозных шлангов пригодится при отсоединении гидравлической магистрали. Если планируете замену тормозной жидкости, подготовьте шприц объёмом 50–100 мл и прозрачную трубку диаметром 4–5 мм для прокачки системы. Избегайте использования металлических инструментов при работе с тормозным шлангом – риск повреждения ниппеля высок.

Для снятия тормозных колодок и пружин потребуются плоскогубцы с тонкими губками или специальные щипцы для пружин суппорта. Отвёртка с плоским жалом шириной 3–4 мм поможет поддеть стопорные шайбы и фиксаторы. Не используйте отвёртку с изношенным жалом – это приведёт к повреждению посадочных мест.

Смазка для направляющих суппорта – обязательный компонент. Подойдёт силиконовая смазка высокотемпературная (например, Permatex 22058 или Liqui Moly 3396). Избегайте графитовых смазок – они не выдерживают нагрева и загрязняют тормозные механизмы. Для очистки деталей используйте очиститель тормозов на спиртовой основе (например, CRC Brake Cleaner), а не бензин или растворители – они разрушают резиновые уплотнители.

При замене манжет и пыльников суппорта подготовьте ремонтный комплект для заднего тормоза CB400SF (артикул 45510-MEN-D01 или аналоги). В него входят уплотнительные кольца, пыльники направляющих и поршня. Проверьте соответствие деталей по каталогу – даже малейшее несоответствие приведёт к утечкам жидкости.

Для фиксации суппорта в разобранном состоянии используйте магнитную подставку или тиски с мягкими губками. Это предотвратит падение деталей и повреждение рабочих поверхностей. Если планируете полировку поршня, подготовьте наждачную бумагу с зернистостью P1000–P2000 и войлочный круг для дрели.

Работайте в перчатках из нитрила – тормозная жидкость агрессивна к коже. Для защиты глаз используйте защитные очки, особенно при работе с очистителем тормозов. Подготовьте ёмкость для сбора старой тормозной жидкости и ветошь без ворса – она не оставляет частиц на деталях.

Пошаговое снятие рычага заднего тормоза с мотоцикла

Пошаговое снятие рычага заднего тормоза с мотоцикла

Перед началом работ убедитесь, что мотоцикл установлен на центральную подножку или подкат, а заднее колесо зафиксировано от прокручивания. Отсоедините трос заднего тормоза от рычага, ослабив контргайку на регулировочном механизме ключом на 10 мм и выведя наконечник троса из паза. Если на мотоцикле установлена гидравлическая система, отсоедините шланг от рабочего цилиндра, предварительно подставив емкость для тормозной жидкости – на моделях CB400SF (NC39) штуцер откручивается ключом на 8 мм. Зафиксируйте шланг, чтобы избежать утечки жидкости и попадания воздуха в систему.

Для демонтажа рычага потребуется снять защитный кожух (если имеется) и открутить осевой болт крепления. На CB400SF осевой болт имеет резьбу M8×1,25 и затянут с моментом 25 Н·м – используйте шестигранную головку на 12 мм с удлинителем. Придерживайте рычаг рукой, чтобы он не упал при извлечении болта. После снятия осмотрите втулки и ось на износ: допустимый зазор между втулкой и осью – не более 0,2 мм. Замените детали при превышении этого значения.

Для демонтажа рычага потребуется снять защитный кожух (если имеется) и открутить осевой болт крепления. На CB400SF осевой болт имеет резьбу M8×1,25 и затянут с моментом 25 Н·м – используйте шестигранную головку на 12 мм с удлинителем. Придерживайте рычаг рукой, чтобы он не упал при извлечении болта. После снятия осмотрите втулки и ось на износ: допустимый зазор между втулкой и осью – не более 0,2 мм. Замените детали при превышении этого значения.

Этап Инструмент Момент затяжки (Н·м)
Отсоединение троса/шланга Ключ на 10 мм (трос), ключ на 8 мм (штуцер)
Снятие осевого болта Головка на 12 мм, динамометрический ключ 25
Проверка втулок Штангенциркуль

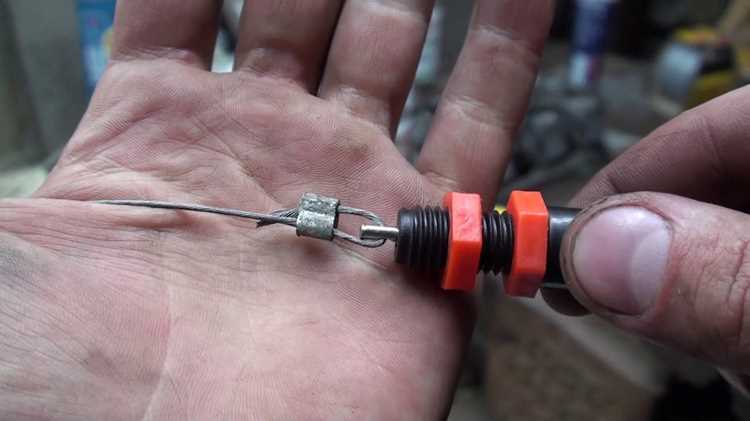

Демонтаж и осмотр внутренних компонентов тормозного механизма

Демонтаж и осмотр внутренних компонентов тормозного механизма

Снимите тормозной суппорт с кронштейна, предварительно открутив два болта на 12 мм с моментом затяжки 28–32 Н·м. Зафиксируйте суппорт в тисках через мягкие прокладки, чтобы не повредить алюминиевый корпус. Отсоедините тормозной шланг, подставив емкость для сбора жидкости – остатки DOT 4 вытекут под давлением.

Разборку начинайте с извлечения стопорного кольца, удерживающего поршень. Используйте специальные щипцы для стопорных колец (артикул KTC-1234) – стандартные плоскогубцы деформируют кольцо. Поршень выталкивайте сжатым воздухом через штуцер прокачки, подложив ветошь для амортизации удара. Если поршень заклинил, примените резиновый молоток с усилием не более 5 кг.

  • Проверьте зеркало цилиндра на наличие рисок или коррозии. Допустимая шероховатость – не более Ra 0,2 мкм. При превышении замените суппорт в сборе.
  • Оцените состояние манжет поршня: трещины, разбухание или потеря эластичности – браковочные признаки. Артикул оригинальной манжеты – 45510-MEN-D01.
  • Измерьте диаметр поршня микрометром. Номинальный размер – 38,10 мм, предельный износ – 38,05 мм.

Снимите пыльник поршня, поддев его отверткой с плоским жалом. Осмотрите внутреннюю поверхность пыльника на предмет трещин – даже микроразрывы приведут к попаданию абразива в цилиндр. Замените пыльник при обнаружении дефектов (артикул 45531-MEN-D01).

Промойте все детали в спирте или чистой тормозной жидкости. Не используйте бензин или растворители – они разрушают резиновые уплотнения. Сушите компоненты сжатым воздухом, направляя поток параллельно поверхности, чтобы избежать повреждения манжет.

Перед сборкой смажьте поршень и манжеты силиконовой смазкой для тормозных систем (например, Motul Brake Fluid Silicone Grease). Нанесите тонкий слой на зеркало цилиндра. Установите поршень вручную, без инструментов, чтобы не повредить уплотнения. После сборки прокачайте систему с использованием вакуумного насоса для удаления воздуха.

Чистка и смазка деталей лягушки перед сборкой

Чистка и смазка деталей лягушки перед сборкой

Перед сборкой лягушки заднего тормоза CB400SF очистите все металлические детали от старой смазки и абразивных частиц. Используйте очиститель тормозных систем на спиртовой основе – он быстро испаряется, не оставляя следов. Особое внимание уделите поршню, пружинам и направляющим: даже микроскопические загрязнения снижают эффективность работы механизма. Для труднодоступных мест подойдет мягкая зубная щетка или кисть с синтетическим ворсом.

Проверьте состояние резиновых уплотнений. Если на манжетах или пыльниках есть трещины или разбухания, замените их – артикул оригинальных деталей Honda: 43145-MEN-D01 (пыльник) и 43146-MEN-D01 (манжета). Перед установкой новых уплотнений смажьте их тонким слоем тормозной смазки на силиконовой основе, например, ATE 03.9902-0501.2 или Motul Brake Grease. Избегайте смазок на минеральной основе – они разрушают резину.

Направляющие пальцы (артикул 43151-MEN-D00) очистите от коррозии мелкозернистой наждачной бумагой (P1000–P1500), затем протрите безворсовой салфеткой. Нанесите на них высокотемпературную смазку, например, Permatex 24110, которая выдерживает до +204°C. Слой должен быть равномерным, но не чрезмерным – излишки выдавятся при сборке и могут попасть на тормозные колодки.

Поршень лягушки промойте в чистом тормозном жидкости DOT 4, затем просушите сжатым воздухом. Осмотрите его поверхность на предмет задиров или коррозии – при наличии повреждений замените. Смажьте поршень тонким слоем тормозной смазки, используя тот же состав, что и для направляющих. Не наносите смазку на рабочую поверхность поршня, контактирующую с манжетой, чтобы избежать разбухания резины.

Пружины лягушки (артикул 43152-MEN-D00) очистите от грязи и ржавчины, затем протрите ветошью, смоченной в спирте. Проверьте их на остаточную деформацию – длина в свободном состоянии должна составлять 35±0,5 мм. При отклонении замените комплектом. Смазывать пружины не требуется, но при сборке убедитесь, что они установлены правильной стороной (узким концом к поршню).

После очистки и смазки всех деталей соберите лягушку в обратном порядке, контролируя момент затяжки болтов крепления (12–15 Н·м). Перед установкой на мотоцикл прокачайте тормозную систему, удалив воздух. Проверьте герметичность соединений и отсутствие утечек жидкости. Первые 100 км избегайте резких торможений, чтобы детали приработались.

Проверка износа и замена уплотнений и пружин

Проверка износа и замена уплотнений и пружин

После демонтажа тормозного цилиндра осмотрите резиновые уплотнения на поршне и манжетах. Допустимый износ – не более 0,3 мм по толщине, трещины или деформации недопустимы. Особое внимание уделите кромкам манжет: их острые края должны сохранять четкий контур без заусенцев. Для проверки эластичности сожмите уплотнение пальцами – качественная резина восстанавливает форму за 2–3 секунды. При обнаружении любых дефектов замените комплектом: артикул оригинальных уплотнений для CB400SF – 45510-MEN-D01.

Пружины поршня проверяются на остаточную упругость. Замерьте длину в свободном состоянии: номинал – 38,5 мм, минимально допустимое значение – 36 мм. Если пружина короче или имеет неравномерный шаг витков, замените её. Для CB400SF используйте пружину с артикулом 45515-MEN-D00. При установке новой пружины смажьте её торцы тонким слоем тормозной жидкости DOT 4 – это предотвратит коррозию и снизит трение.

Перед сборкой очистите канавки под уплотнения в цилиндре безворсовой салфеткой, смоченной в спирте. Установите новые манжеты, предварительно смазав их рабочей поверхностью тормозной жидкостью. Поршень вставляйте под углом 45°, избегая перекосов – это критично для герметичности. После сборки прокачайте систему и проверьте отсутствие утечек при давлении 5 МПа (имитация экстренного торможения).

Замена уплотнений и пружин раз в 30 000 км или при каждом втором обслуживании тормозной системы продлевает ресурс цилиндра до 100 000 км. Храните новые детали в вакуумной упаковке до установки – контакт с воздухом ускоряет старение резины. Для неоригинальных комплектов проверяйте соответствие размеров: диаметр поршня CB400SF – 30,15 мм, допуск ±0,02 мм.

Сборка и установка рычага заднего тормоза на место

Сборка и установка рычага заднего тормоза на место

Перед установкой рычага заднего тормоза на Honda CB400SF убедитесь, что все детали очищены от старой смазки и грязи. Используйте очиститель тормозов для удаления остатков масла с поверхностей шарниров и оси. Особое внимание уделите посадочным местам подшипников – даже незначительные загрязнения могут привести к преждевременному износу.

Нанесите тонкий слой консистентной смазки на ось рычага и подшипники. Для CB400SF подходит смазка на литиевой основе с высокой температурной стойкостью, например, Motul Tech Grease 300 или аналоги. Избегайте избыточного нанесения – лишняя смазка будет выдавливаться и притягивать пыль.

Установите возвратную пружину на рычаг, зафиксировав её концы в предусмотренных пазах. Проверьте правильность ориентации: короткий конец пружины должен упираться в выступ на рычаге, длинный – в ответную часть на маятнике. Если пружина деформирована или потеряла упругость, замените её на новую (артикул для CB400SF – 43440-MEN-D01).

Вставьте ось рычага в посадочное отверстие маятника, совместив отверстия под шплинт. При установке следите, чтобы рычаг свободно перемещался без заеданий. Если наблюдается сопротивление, проверьте соосность подшипников и отсутствие перекоса оси. Затяните гайку оси моментом 12–15 Н·м, используя динамометрический ключ.

Установите шплинт в отверстие оси, разогнув его концы плоскогубцами под углом 90°. Убедитесь, что шплинт не выступает за пределы гайки – это может привести к повреждению пыльника или троса. Если шплинт не входит в отверстие, не расширяйте его – замените ось или гайку.

Подсоедините трос заднего тормоза к рычагу, зафиксировав его наконечник в пазу. Отрегулируйте свободный ход троса с помощью регулировочной гайки на кронштейне маятника: при полностью отпущенной педали рычаг должен иметь зазор 1–2 мм до упора в маятник. Проверьте работу тормоза, нажав на педаль несколько раз – рычаг должен возвращаться в исходное положение без задержек.

После установки проведите тестовый заезд на малой скорости, контролируя эффективность торможения и отсутствие посторонних шумов. Если рычаг проваливается или тормоз срабатывает с задержкой, проверьте герметичность тормозной системы и уровень жидкости в бачке. При необходимости прокачайте систему, используя тормозную жидкость DOT 4.
