Лада Калина оснащается несколькими датчиками температуры, каждый из которых выполняет строго определённую функцию. В зависимости от поколения и комплектации автомобиля их количество может варьироваться, но базовый набор включает три ключевых сенсора: датчик температуры охлаждающей жидкости (ДТОЖ), датчик температуры всасываемого воздуха (ДТВВ) и датчик температуры наружного воздуха. Первый расположен в системе охлаждения, второй – во впускном коллекторе, третий – в переднем бампере или за решёткой радиатора.
ДТОЖ – самый критичный элемент, так как его показания влияют на работу двигателя. Он передаёт данные в ЭБУ, который корректирует топливную смесь и угол опережения зажигания. В Калине первого поколения (2004–2013) используется один датчик с двумя контактами, в то время как в Калине 2 (2013–2018) и Гранте с аналогичной платформой может устанавливаться два ДТОЖ: один для ЭБУ, второй для приборной панели. Неисправность этого датчика приводит к перегреву, повышенному расходу топлива или проблемам с запуском.
ДТВВ менее заметен, но его роль важна для оптимизации смесеобразования. При выходе из строя двигатель может работать нестабильно на холодную или переходить в аварийный режим. Датчик наружного воздуха, в свою очередь, отвечает за отображение температуры за бортом и не влияет на работу силового агрегата. Однако его поломка может вводить водителя в заблуждение, особенно в зимний период.
Для диагностики неисправностей рекомендуется использовать сканер OBD-II и сверяться с эталонными значениями сопротивления датчиков. Например, при температуре +20°C ДТОЖ должен показывать 2,2–2,7 кОм, а при +90°C – 150–200 Ом. Замена датчиков не требует специальных навыков, но важно использовать оригинальные запчасти или аналоги с проверенными характеристиками, такие как LUZAR LS 0101 или ERA 330180.
Где расположены датчики температуры охлаждающей жидкости в Ладе Калине
В Ладе Калине установлены два ключевых датчика температуры охлаждающей жидкости (ДТОЖ). Первый – для ЭБУ – находится на термостате, в корпусе системы охлаждения, рядом с патрубком, идущим к радиатору. Его задача – передавать данные о температуре для корректировки топливной смеси и зажигания. Второй датчик – для указателя на приборной панели – расположен в головке блока цилиндров, ближе к выпускному коллектору, и отвечает за индикацию температуры водителю. Оба датчика работают на основе терморезисторов с отрицательным температурным коэффициентом.

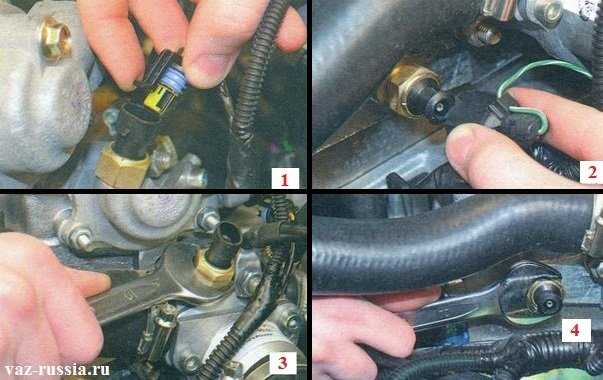

При замене ДТОЖ для ЭБУ отсоедините разъём, слейте часть антифриза (около 1–1,5 л) и выкрутите датчик ключом на 19 мм, предварительно очистив посадочное место от грязи. Уплотнительное кольцо замените новым (артикул 2108-1306075). Для датчика указателя температуры процедура аналогична, но требует доступа через верх двигателя – демонтируйте декоративную крышку и отсоедините шланг вентиляции картера. Проверьте сопротивление мультиметром: при 20°C оно должно быть 2,2–2,7 кОм, при 90°C – 200–300 Ом.
Сколько датчиков температуры воздуха установлено в салоне Калины
В салоне Лады Калины (включая модификации 1 и 2 поколений) установлен один штатный датчик температуры воздуха. Он расположен за центральной консолью, в зоне потолочного плафона освещения, и интегрирован в блок климатической системы. Датчик измеряет температуру в верхней части салона, где воздух наиболее подвержен нагреву от солнца и пассажиров.
На автомобилях с климат-контролем (например, Калина 2 в комплектации «Люкс») этот же датчик используется для автоматической регулировки температуры. В базовых версиях с ручной печкой его показания отображаются на панели приборов, но не влияют на работу системы напрямую – водитель корректирует обогрев вручную.
Существуют нештатные решения с установкой дополнительных датчиков, например, в зоне ног пассажиров или на заднем сиденье. Такие модификации актуальны для владельцев, эксплуатирующих автомобиль в регионах с резкими перепадами температур или при перевозке детей. Однако заводская комплектация не предусматривает более одного датчика.
Погрешность штатного датчика составляет ±1,5°C при стабильных условиях, но может увеличиваться до ±3°C при интенсивном солнечном излучении или сквозняках. Для проверки точности рекомендуется сравнить его показания с бытовым термометром, размещенным на уровне головы водителя. Разница свыше 4°C указывает на необходимость диагностики или замены.
При выходе датчика из строя климат-контроль переходит в аварийный режим, фиксируя температуру на уровне 20°C. В ручных системах неисправность проявляется отсутствием обновлений на дисплее. Замена детали требует демонтажа центральной консоли – процедура занимает около 30 минут и не требует специальных инструментов, кроме отвертки TORX T20.
Для продления срока службы датчика избегайте установки дополнительных источников тепла (например, подогрева сидений) в непосредственной близости от него. Также рекомендуется периодически очищать вентиляционные отверстия системы вентиляции, чтобы предотвратить искажение показаний из-за застоя воздуха.
Владельцам Калины с пробегом свыше 100 000 км стоит учитывать, что датчик может деградировать из-за окисления контактов или загрязнения терморезистора. Признаки неисправности: хаотичные скачки температуры на дисплее, несоответствие реальным условиям в салоне. В таких случаях замена обойдется в 800–1500 рублей (оригинал – артикул 1118-8121020).
Как проверить работоспособность датчика температуры двигателя на Калине
Датчик температуры охлаждающей жидкости (ДТОЖ) на Ладе Калине расположен на термостате, рядом с корпусом воздушного фильтра. Его артикул – 2112-3851010 или 1118-3851010, сопротивление при 20°C должно составлять 2,2–2,7 кОм, при 90°C – 155–196 Ом. Перед проверкой убедитесь, что двигатель остыл, а зажигание выключено.
Для диагностики потребуются мультиметр, ключ на 19 мм и ёмкость для слива антифриза. Отсоедините колодку проводов от датчика, открутите его ключом и извлеките. Проверка сопротивления проводится в двух режимах:
- Погрузите датчик в ёмкость с водой комнатной температуры (20–25°C) и измерьте сопротивление между контактами. Показания должны быть в пределах 2,2–2,7 кОм.
- Нагрейте воду до 90–100°C и повторите замер. Сопротивление должно упасть до 155–196 Ом. Если значения выходят за эти рамки – датчик неисправен.
Проверка напряжения питания выполняется при включённом зажигании. Подсоедините мультиметр в режиме вольтметра (20 В) к контактам колодки: красный щуп – к проводу питания (обычно жёлтый), чёрный – к массе. Напряжение должно быть 4,5–5,5 В. Отсутствие напряжения указывает на обрыв цепи или неисправность ЭБУ.
Если датчик исправен, но показания на приборной панели некорректны, проверьте проводку. Осмотрите провода на предмет повреждений, окисления контактов или короткого замыкания. Особое внимание уделите участку от датчика до ЭБУ (контакт №70 на блоке управления М74). Зачистите контакты, при необходимости замените повреждённые участки проводки.
Для проверки сигнала датчика подключите мультиметр к контактам колодки при работающем двигателе. Напряжение должно плавно изменяться от 3,5 В (холодный двигатель) до 0,5 В (прогретый до 90°C). Резкие скачки или отсутствие изменений сигнализируют о неисправности. В этом случае замените датчик – его стоимость не превышает 300–500 рублей.
После установки нового датчика обязательно проверьте уровень антифриза и удалите воздушные пробки из системы охлаждения. Для этого заведите двигатель, прогрейте до включения вентилятора и несколько раз сожмите верхний патрубок радиатора. Долейте охлаждающую жидкость до нормы и проконтролируйте отсутствие утечек.
Какие датчики температуры влияют на работу системы отопления Калины
В Ладе Калине за корректную работу системы отопления отвечают три ключевых датчика температуры: датчик температуры охлаждающей жидкости (ДТОЖ), датчик температуры воздуха в салоне и датчик температуры наружного воздуха. Каждый из них выполняет специфическую функцию, влияя на алгоритмы работы климатической установки и блока управления двигателем.
ДТОЖ – основной элемент, определяющий температуру антифриза. Его показания (сопротивление меняется от 10 кОм при -40°C до 150 Ом при +130°C) используются ЭБУ для расчета времени прогрева двигателя и активации электровентилятора. При неисправности датчика система может ошибочно включать отопитель на полную мощность даже при холодном двигателе, что приводит к перерасходу топлива и недостаточному прогреву салона.
Датчик температуры воздуха в салоне расположен за центральной консолью, обычно в блоке климат-контроля. Он измеряет температуру с точностью ±1°C и передает данные контроллеру отопителя. На основе этих показаний регулируется скорость вращения моторчика заслонки и интенсивность обдува. При выходе датчика из строя система переходит в аварийный режим, фиксируя заслонку в одном положении.
Датчик наружного воздуха, установленный за передним бампером, влияет на работу системы рециркуляции и автоматическое переключение режимов обдува. Его данные позволяют предотвратить запотевание стекол при резких перепадах температур. Диапазон измерений – от -40°C до +80°C, погрешность не более 2%. При обрыве цепи контроллер использует последнее корректное значение, что может снизить эффективность отопления.
| Датчик | Расположение | Диапазон измерений | Сопротивление при 20°C | Влияние на отопление |
|---|---|---|---|---|
| ДТОЖ | Термостат, корпус двигателя | -40°C…+130°C | 2,5 кОм | Регулировка прогрева, включение вентилятора |
| Салонный | За центральной консолью | -20°C…+60°C | 5 кОм | Управление заслонкой, скорость обдува |
| Наружный | За передним бампером | -40°C…+80°C | 3,3 кОм | Режим рециркуляции, предотвращение запотевания |
Проверка датчиков проводится мультиметром в режиме омметра. Для ДТОЖ при 20°C сопротивление должно составлять 2,3–2,7 кОм, при 90°C – 200–300 Ом. Салонный датчик при той же температуре показывает 4,5–5,5 кОм. Наружный – 3,1–3,5 кОм. Отклонения более 10% свидетельствуют о неисправности.
Замена датчиков не требует специального инструмента. ДТОЖ откручивается ключом на 19, салонный – снимается с разъема после демонтажа центральной консоли. Наружный датчик крепится на защелках. При установке нового элемента рекомендуется заменить уплотнительное кольцо и нанести на резьбу герметик для предотвращения утечек антифриза.
Нужно ли менять датчик температуры при замене термостата на Калине
На Ладе Калине установлено два ключевых датчика температуры охлаждающей жидкости (ДТОЖ): один для ЭБУ (контроллера двигателя), второй – для указателя на приборной панели. При замене термостата прямой необходимости менять оба датчика нет, если они исправны. Однако термостат и датчики работают в одной системе, и их одновременная проверка логична.
ДТОЖ для ЭБУ расположен на корпусе термостата (на 8-клапанных моторах) или на головке блока (16-клапанные версии). Его сопротивление при 20°C должно составлять 2,2–2,7 кОм, при 90°C – 150–200 Ом. Если показания выходят за эти пределы, датчик подлежит замене, иначе возможны ошибки в работе двигателя (например, P0116).
Датчик для приборной панели находится в блоке цилиндров. Его неисправность проявляется некорректными показаниями температуры на щитке. Проверить его можно мультиметром: при 20°C сопротивление должно быть около 3,5 кОм, при 100°C – 150 Ом. Если значения не совпадают, замена обязательна.
Термостат на Калине часто выходит из строя из-за некачественной охлаждающей жидкости или перегрева. При его замене рекомендуется сливать антифриз, что упрощает доступ к датчикам. Если жидкость менялась давно (более 5 лет), целесообразно заменить и датчики, даже если они исправны – их ресурс сопоставим с интервалом замены антифриза.
Стоимость нового ДТОЖ для ЭБУ – 200–400 рублей, для приборной панели – 150–300 рублей. Замена занимает 10–15 минут и не требует специального инструмента. Если датчики не менялись более 100 000 км, их замена вместе с термостатом предотвратит повторный демонтаж системы охлаждения в ближайшее время.
Симптомы неисправного датчика: плавающие обороты на холодную, повышенный расход топлива, долгий прогрев двигателя или его перегрев. Если эти признаки присутствуют, замена датчика при установке нового термостата устранит проблему сразу, а не по мере проявления.
Какие ошибки выдает бортовой компьютер при неисправности датчиков температуры
В Ладе Калине бортовой компьютер (БК) фиксирует неисправности датчиков температуры через диагностические коды ошибок (DTC). Основные датчики, влияющие на работу системы: датчик температуры охлаждающей жидкости (ДТОЖ), датчик температуры впускного воздуха (ДТВВ) и датчик температуры наружного воздуха. Каждый из них генерирует специфические коды при выходе из строя или некорректной работе.
Наиболее частые ошибки, связанные с ДТОЖ:
- P0115 – неисправность электрической цепи ДТОЖ. Возникает при обрыве провода, коротком замыкании или нестабильном сигнале.
- P0116 – выход сигнала за допустимый диапазон. Указывает на несоответствие температуры реальным условиям (например, показания ниже -40°C или выше 140°C).
- P0117 – низкий уровень сигнала (короткое замыкание на массу).
- P0118 – высокий уровень сигнала (обрыв цепи или замыкание на плюс).
Датчик температуры впускного воздуха (ДТВВ) также может вызывать ошибки:
- P0110 – общая неисправность цепи ДТВВ. Часто сопровождается нестабильной работой двигателя на холостых оборотах.
- P0112 – низкий уровень сигнала (замыкание на массу).
- P0113 – высокий уровень сигнала (обрыв цепи).
Ошибки, связанные с датчиком температуры наружного воздуха (если установлен), встречаются реже, но также влияют на климат-контроль:
- B1004 – неисправность цепи датчика. Может приводить к неверным показаниям на панели приборов.
- B1005 – выход сигнала за пределы диапазона. Например, при обрыве цепи БК отображает экстремально низкую температуру.
При появлении ошибок P0115–P0118 первым шагом должна быть проверка сопротивления ДТОЖ. На холодном двигателе (20°C) оно должно составлять 2,2–2,7 кОм, на горячем (90°C) – 150–200 Ом. Отклонения свидетельствуют о необходимости замены датчика. Также проверяют целостность проводки и разъемов: окисление контактов – распространенная причина ложных срабатываний.
Для диагностики ошибок P0110–P0113 используют мультиметр. Сопротивление ДТВВ при 20°C должно быть в пределах 2,2–2,7 кОм, при 80°C – 250–350 Ом. Если значения не соответствуют, датчик подлежит замене. Дополнительно проверяют питание на контактах разъема: напряжение должно быть около 5 В при включенном зажигании.
Ошибки B1004 и B1005 часто устраняются очисткой контактов или заменой датчика. Однако перед этим стоит проверить его расположение: на Калине он обычно установлен за передним бампером, где подвержен загрязнению и механическим повреждениям. Если датчик исправен, но ошибка сохраняется, проверяют проводку до блока управления климат-контролем.
Сброс ошибок после устранения неисправности выполняют отключением клеммы аккумулятора на 10–15 минут или через диагностический сканер. Однако если причина не устранена, коды появятся снова. В случае повторного возникновения ошибок P0115–P0118 рекомендуется проверить ЭБУ на предмет программных сбоев или заменить его в крайнем случае.
Игнорирование ошибок датчиков температуры приводит к ухудшению работы двигателя: повышенному расходу топлива, нестабильным холостым оборотам, перегреву. Например, при ошибке P0116 ЭБУ переходит в аварийный режим, используя фиксированные значения температуры (обычно 80°C), что снижает эффективность смесеобразования. Своевременная диагностика и замена неисправных компонентов предотвращает более серьезные поломки.
Какой датчик температуры отвечает за показания на приборной панели Калины
На приборной панели Лады Калины (включая модификации 1 и 2 поколения) за отображение температуры охлаждающей жидкости отвечает датчик температуры охлаждающей жидкости (ДТОЖ) с артикулом 2112-3851010 или его аналог 1118-3851010. Этот датчик установлен в корпусе термостата на головке блока цилиндров и работает в паре с блоком управления двигателем (ЭБУ). Сигнал с него поступает не только на ЭБУ, но и на комбинацию приборов через отдельную цепь, где преобразуется в показания стрелки температуры.
Отличие этого датчика от второго ДТОЖ (23.3828 или 405213), расположенного рядом, в том, что последний передает данные исключительно в ЭБУ для корректировки топливной смеси и зажигания. Приборная панель использует сигнал только с первого датчика – его сопротивление меняется в диапазоне 100–1500 Ом при температуре от -40°C до +130°C. Если стрелка на панели не движется или зашкаливает, первым делом проверяют именно этот элемент.
Для диагностики датчика потребуется мультиметр и таблица сопротивлений: при 20°C норма – 3,5 кОм, при 90°C – 240 Ом. Отклонения более 10% указывают на неисправность. Перед заменой проверяют проводку: обрыв цепи между датчиком и контактом №2 колодки Х1 комбинации приборов (белый провод с красной полосой) приводит к аналогичным симптомам. Также стоит исключить неисправность стабилизатора напряжения в панели – при его поломке стрелка может хаотично прыгать.
Замена датчика не требует специальных инструментов: достаточно ключа на 19, емкости для слива антифриза (около 1 литра) и нового уплотнительного кольца (артикул 2108-1303017). После установки рекомендуется сбросить ошибки ЭБУ сканером или отключением клеммы АКБ на 10 минут – это исключит ложные коды неисправностей. На Калине с АКПП неисправный датчик может влиять на переключение передач, так как ЭБУ использует его данные для расчета нагрузки.
При выборе аналога датчика предпочтение отдают производителям «АвтоТрейд» или «LUZAR» – их продукция соответствует заводским параметрам и выдерживает температурные нагрузки до 150°C. Дешевые подделки часто имеют нелинейную характеристику сопротивления, что приводит к неверным показаниям. После замены обязательно проверяют уровень антифриза и отсутствие воздушных пробок в системе охлаждения.
