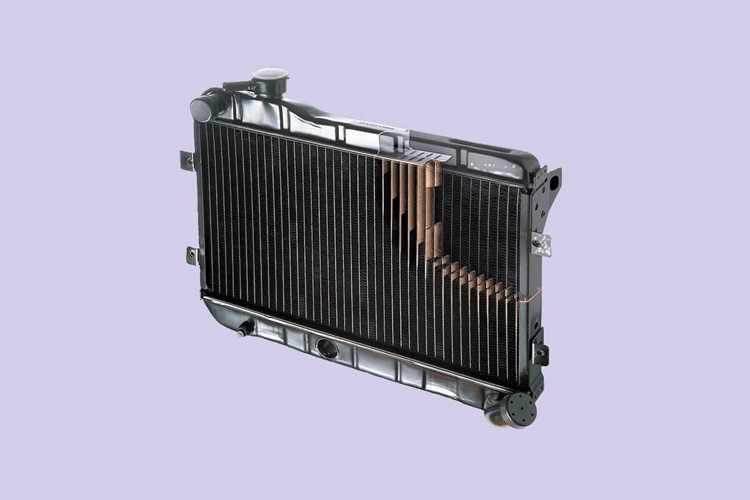

Маркировка на радиаторе охлаждения – ключевой элемент для идентификации детали при замене или ремонте. Она содержит данные о производителе, модели, материале и технических характеристиках, необходимых для подбора аналога. В большинстве случаев надписи наносятся на верхнюю или нижнюю поперечину радиатора, реже – на боковые пластиковые бачки. Учтите: на старых автомобилях маркировка может быть стерта или закрашена, поэтому проверяйте несколько зон.
На алюминиевых радиаторах с пластиковыми бачками надписи часто располагаются на правом или левом бачке (по ходу движения). Ищите гравировку, наклейку или тиснение с серийным номером, кодом производителя (например, Denso, Valeo, Behr) и спецификацией (например, ATF для автоматических коробок). У медных радиаторов маркировка обычно выбита на металлической пластине, приваренной к верхнему бачку.
Если маркировка не видна, осмотрите нижнюю часть радиатора – там могут быть остатки заводской наклейки или гравировки. На некоторых моделях (например, Toyota, Honda) коды дублируются на боковых ребрах сердцевины. Для точного поиска используйте фонарик и зеркало: надписи часто скрыты под слоем грязи или антикоррозийным покрытием. В крайнем случае обратитесь к документации автомобиля или VIN-коду – производители часто указывают артикул радиатора в каталогах.
При замене радиатора сверяйте маркировку с оригиналом: даже незначительные отличия в размерах или материале могут привести к перегреву двигателя. Особое внимание уделите типу охлаждающей жидкости (например, G12, HOAT) – несовместимость с материалом радиатора сокращает срок службы системы. Если надписи отсутствуют, замерьте габариты детали и уточните параметры у официального дилера.
Какие типы маркировки наносятся на радиаторы охлаждения
На радиаторах охлаждения применяют три основных типа маркировки: идентификационную, техническую и предупреждающую. Идентификационная включает артикул производителя (например, 12345-67890 для оригинальных деталей VAG или CRT-0123 у послепродажных брендов), серийный номер и логотип компании. Техническая маркировка содержит критические параметры: давление открытия клапана крышки (обычно 1.1–1.4 бар), материал сердцевины (Al для алюминия, Cu для меди), габаритные размеры в миллиметрах (длина × высота × толщина) и совместимость с моделями автомобилей. Предупреждающие надписи чаще встречаются на пластиковых бачках: DO NOT OPEN WHEN HOT, USE COOLANT ONLY или пиктограммы с температурными ограничениями.
- Штрих-коды и QR-коды – используются для логистики и проверки подлинности. В QR-коде может быть зашифрована ссылка на техническую документацию или каталог совместимости.
- Цветовая маркировка – нестандартизированная, но распространённая практика. Например, зелёная метка на патрубке указывает на вход охлаждающей жидкости, красная – на выход. У некоторых производителей цвет бачка соответствует типу антифриза (синий – G11, красный – G12).
- Гравировка или тиснение – долговечные методы нанесения данных на металлические части. Часто содержат год выпуска (например,
23для 2023 года) и код завода-изготовителя.
При замене радиатора сверяйте маркировку с данными в сервисной книжке или онлайн-каталогах (например, Reina, Autodoc). Оригинальные детали имеют лазерную гравировку с микротекстом, подделки – наклейки или нечёткие штампы. Для алюминиевых радиаторов проверяйте наличие кода сплава (например, AA3003), влияющего на коррозионную стойкость. Если маркировка стёрта, восстановите её по VIN-коду автомобиля через официального дилера.
Где расположена основная маркировка на корпусе радиатора
Маркировка на радиаторе охлаждения чаще всего наносится на верхний бачок или боковую часть корпуса. Производители выбирают эти зоны из-за доступности для чтения без демонтажа детали. На пластиковых бачках надписи обычно выполнены методом литья или тиснения, на металлических – гравировкой или наклейкой.
У радиаторов с алюминиевым сердечником маркировка может находиться на торце одной из боковых пластин. Здесь указывают артикул, серийный номер и иногда дату производства. На старых моделях с медными трубками надписи встречаются на припаянных табличках или непосредственно на металле.
На некоторых радиаторах маркировка дублируется на нижнем бачке, особенно если верхняя часть закрыта другими элементами подкапотного пространства. Это характерно для автомобилей с плотной компоновкой двигателя, где доступ к верхней части затруднён.
Встречаются радиаторы с маркировкой на соединительных патрубках или фланцах. Обычно это касается моделей с интегрированными термостатами или дополнительными теплообменниками. Надписи здесь краткие: код детали или обозначение совместимости с определёнными двигателями.
На радиаторах для грузовых автомобилей и спецтехники маркировка часто размещается на усиливающей планке или кронштейне крепления. Это связано с повышенными требованиями к прочности конструкции, где бачки могут быть скрыты под защитными кожухами.
Если маркировка стёрлась или отсутствует, проверьте внутреннюю сторону бачка – иногда производители наносят данные там. Для этого потребуется частичный слив охлаждающей жидкости и осмотр с фонариком. На некоторых радиаторах информация выгравирована на дне бачка.
У радиаторов с пластиковыми бачками маркировка может быть нанесена на ребре жёсткости или рядом с заливной горловиной. В этих местах надписи защищены от механических повреждений и воздействия агрессивных сред. Ищите комбинации букв и цифр, разделённые дефисами или точками.
При отсутствии видимой маркировки обратите внимание на металлические бирки, прикреплённые к трубкам или пластинам. Они могут содержать полную информацию о модели, материале и допусках. В крайнем случае используйте данные из технической документации автомобиля или VIN-код для подбора аналога.
Как найти серийный номер на металлических и пластиковых радиаторах
Серийный номер на металлических радиаторах чаще всего наносится методом лазерной гравировки или тиснения на боковой или нижней части бачка. Проверьте зоны рядом с патрубками, фланцами крепления или на ребрах охлаждения – там номер может быть выбит мелким шрифтом (высота символов 2–4 мм). На алюминиевых радиаторах производителей Denso, Valeo или Behr ищите маркировку на горизонтальной планке между бачками или на торце левого бачка. Если номер не виден, протрите поверхность обезжиривателем – гравировка может быть забита грязью или антикоррозийным покрытием.
На пластиковых радиаторах серийный номер обычно располагается на одном из бачков в виде наклейки или штампованной надписи. Алгоритм поиска:
- Осмотрите верхний бачок: у радиаторов Hella и Nissens номер часто размещен на пластиковой накладке рядом с заливной горловиной.
- Проверьте нижний бачок – у моделей Audi и Volkswagen группа VAG наносит маркировку на внутреннюю сторону бачка, видимую при снятом нижнем патрубке.
- Ищите QR-код или штрих-код: на радиаторах Mahle и Modine серийный номер дублируется в виде кода, который можно считать сканером.
Если номер отсутствует на бачках, изучите металлическую сердцевину: на пластиковых радиаторах Toyota и Honda маркировка иногда выбита на крайней трубке охлаждающего пакета.
Какие обозначения искать на наклейках и табличках радиатора
На наклейках радиатора охлаждения чаще всего встречаются три ключевых типа данных: артикул производителя, допустимое давление системы и спецификации совместимости. Артикул (например, *VAG 1K0121253B* или *DENSO DR-28001*) – основной идентификатор для подбора аналогов или оригинальных запчастей. Давление указывается в барах или кПа (обычно *1,2–1,5 бар* для легковых автомобилей) и критично для выбора крышки радиатора. Спецификации совместимости могут содержать OEM-номера (например, *Toyota 16400-0P020*) или ссылки на модели авто (VW Golf V, BMW E46).
Таблички с техническими характеристиками часто включают данные о материале и теплообменных параметрах. Ниже пример структуры таких обозначений:
| Параметр | Пример обозначения | Назначение |
|---|---|---|
| Материал сердцевины | Aluminium (Al), Cu/Brass | Определяет коррозионную стойкость и теплопроводность |
| Тип охлаждения | Single-row, Dual-row, Crossflow | Влияет на эффективность при разных режимах работы двигателя |
| Рабочая температура | 90–110°C, -40°C (морозостойкость) | Критично для выбора антифриза и диагностики перегрева |
| Производитель | Behr, Valeo, Nissens | Помогает избежать подделок при заказе запчастей |
Дополнительные обозначения могут включать дату производства (формат *YYWW*, где YY – год, WW – неделя, например *2315*), коды заводской комплектации (например, *RPO* для GM) или предупреждения о совместимости с определенными типами антифризов (*HOAT*, *OAT*). На радиаторах для дизельных двигателей иногда указывают максимальную температуру масла (*120°C*), а на спортивных моделях – параметры усиленного охлаждения (*high-flow*). При отсутствии наклейки проверяйте гравировку на пластиковых бачках или металлической рамке: там дублируются артикулы и допуски.
Где проверять маркировку на радиаторах с дополнительными элементами
На радиаторах с интегрированными масляными охладителями маркировка часто наносится на боковую пластиковую заглушку или алюминиевую рамку, примыкающую к теплообменнику. Ищите гравировку или наклейку с кодом производителя (например, *Denso 22100-31010* для Toyota) рядом с патрубками подвода масла – обычно это нижняя часть радиатора, где меньше вероятность механических повреждений.
В радиаторах с встроенными конденсаторами кондиционера маркировка может располагаться на торце алюминиевого бачка, обращенного к передней части автомобиля. Часто здесь указывают не только артикул, но и спецификацию хладагента (например, *R134a* или *R1234yf*), а также допустимое давление. Проверяйте зону под верхним крепежным кронштейном – там наклейка защищена от грязи и вибрации.
На радиаторах с дополнительными теплообменниками для АКПП (например, в моделях BMW с N57) маркировка наносится на отдельный модуль, приваренный к основному корпусу. Ищите лазерную гравировку на фланце соединения с коробкой передач – код начинается с префикса *ZF* или *Aisin*, за которым следует 8-10-значный номер. Избегайте проверки на стыке трубок: там маркировка быстро стирается из-за контакта с трансмиссионной жидкостью.
У радиаторов с электрическими вентиляторами (как у VAG-группы) данные часто дублируются на пластиковом кожухе мотора вентилятора. Наклейка с серийным номером и датой производства (формат *YYWW*, где *YY* – год, *WW* – неделя) крепится на внутренней стороне кожуха, обращенной к радиатору. Для доступа потребуется снять решетку или бампер – маркировка на внешней стороне быстро выгорает под УФ-лучами.
В радиаторах с системой *Start-Stop* (например, у Mercedes OM654) дополнительная маркировка наносится на датчик температуры, встроенный в нижний бачок. Код состоит из буквенно-цифрового обозначения (например, *A0005400318*) и указывает на совместимость с конкретной версией ПО блока управления. Проверяйте контакты датчика – там же часто гравируют допуски по сопротивлению (в кОм).
На радиаторах с интегрированным расширительным бачком (как у Subaru EJ25) маркировка располагается на пластиковой крышке бачка или на его боковой стенке. Ищите двухстрочную надпись: верхняя строка – артикул радиатора (например, *86511AC000*), нижняя – спецификация охлаждающей жидкости (*SOA868V9270* для Super LLC). Избегайте проверки на дне бачка: там маркировка затирается осадком из антифриза.
Для радиаторов с дополнительными теплообменниками системы рециркуляции отработавших газов (EGR) маркировка наносится на алюминиевую пластину, приваренную к верхнему бачку. Код включает обозначение материала (например, *Al-Mn* для алюминиево-марганцевого сплава) и термостойкость в градусах Цельсия. Проверяйте зону под защитным кожухом EGR – там маркировка сохраняется дольше всего, несмотря на высокие температуры.
Как отличить заводскую маркировку от наклеек производителей запчастей
Заводская маркировка наносится лазером, гравировкой или штамповкой непосредственно на металл радиатора – поверхность под ней гладкая, без следов клея или слоев краски. Часто содержит коды, соответствующие оригинальным каталогам автопроизводителя: например, у радиаторов VAG это комбинации типа 8K0 121 251 B, у Toyota – 16400-0P020. Наклейки же имеют ровные края, глянцевую или матовую основу, а при попытке поддеть их ногтем отслаиваются без повреждения металла. Производители запчастей (например, Hella, Nissens) часто дублируют артикул на упаковке, но не всегда на самой детали.
Проверьте наличие логотипа автозавода: оригинальные радиаторы BMW маркируются синей и белой эмблемой, Mercedes – трехлучевой звездой в круге, часто с указанием номера допуска (MB 320.00-P-0001). Наклейки сторонних брендов обычно крупнее, ярче и содержат штрих-коды или QR-коды для отслеживания. Если маркировка нанесена на пластиковый бачок или боковую часть радиатора краской – это почти всегда неоригинал. Для точной идентификации сравните коды с данными в ETKA (для VAG), Toyota TechDoc или официальных каталогах производителя.
Что делать, если маркировка стёрлась или отсутствует
Первым шагом проверьте техническую документацию автомобиля. В руководстве по эксплуатации или каталоге запчастей производитель указывает артикулы радиаторов для конкретных моделей и годов выпуска. Например, для Volkswagen Golf V (2003–2009) оригинальный радиатор обозначается кодом 1K0 121 253 B, а для Toyota Camry (2012–2017) – 16400-0V020. Если бумажной версии нет, скачайте электронный мануал с официального сайта бренда или форумов владельцев.
Осмотрите радиатор на наличие остаточных следов маркировки. Часто надписи наносят лазером или краской на пластиковые бачки, металлические трубки или боковые рёбра. Используйте фонарик и увеличительное стекло – иногда удаётся разглядеть частично стёртые символы. Если радиатор алюминиевый, проверьте нижнюю кромку: там могут остаться гравировки с номером партии или моделью.
Сравните радиатор с аналогами на рынке. Замерьте габариты (длина, высота, толщина), количество и расположение патрубков, форму креплений. Например, радиаторы для переднеприводных автомобилей с поперечным расположением двигателя часто имеют стандартные размеры: 520×375×34 мм для компактных моделей или 650×450×42 мм для кроссоверов. Сопоставьте данные с каталогами интернет-магазинов (Exist, Autodoc, RockAuto) – фильтры по параметрам помогут сузить круг поиска.
Обратитесь к VIN-коду автомобиля. Дешифровка номера кузова через онлайн-сервисы (например, vin-info.ru или etka.info для европейских машин) позволяет узнать точную комплектацию, включая тип системы охлаждения. В некоторых случаях VIN напрямую указывает на артикул радиатора. Если сервис требует платной подписки, воспользуйтесь бесплатными базами данных на профильных форумах – владельцы часто делятся выдержками из дилерских каталогов.
Демонтируйте радиатор и проверьте его внутреннюю структуру. Количество рядов трубок (обычно 2–4), тип сердцевины (ленточная, пластинчатая) и материал (алюминий, медь) влияют на совместимость. Например, радиаторы с 3 рядами трубок и ленточным оребрением характерны для автомобилей с турбонаддувом. Сфотографируйте деталь с разных ракурсов и разместите фото на тематических ресурсах (Drive2.ru, Oil-Club.ru) – опытные пользователи помогут идентифицировать модель.
Используйте универсальные каталоги взаимозаменяемости. Базы данных вроде Hollander Interchange или PartsLink содержат таблицы соответствия радиаторов разных производителей. Введите известные параметры (марка авто, год, двигатель), и система предложит аналоги. Например, радиатор для BMW E46 (M54) может подойти от Opel Vectra C с тем же объёмом двигателя – такие совпадения часто встречаются у автомобилей, собранных на одной платформе.
Если все методы не дали результата, закажите диагностику в специализированном сервисе. Мастера используют сканеры с доступом к заводским базам данных (например, ISTA для BMW или Techstream для Toyota), которые по VIN определяют оригинальный артикул. Стоимость услуги – от 500 до 2000 рублей, но это гарантирует точность подбора. В крайнем случае купите универсальный радиатор с возможностью подгонки патрубков, но учитывайте риски снижения эффективности охлаждения.
