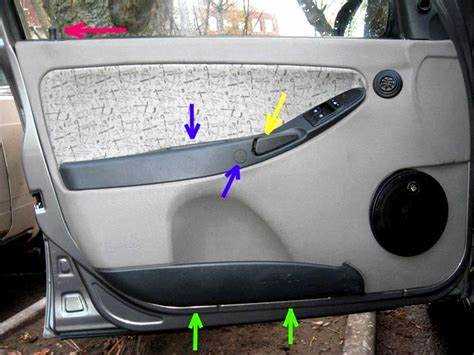

Дверная обшивка Nissan Murano Z51 (2008–2014 гг.) крепится на 8–10 пластиковых клипсах, двух винтах под заглушками и одном болте в нижней части. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. Подготовьте инструменты: пластиковые лопатки для снятия обшивки, отвертку Torx T20, плоскую отвертку и магнит для извлечения мелких деталей.
Первым шагом снимите декоративную накладку с внутренней ручки двери – она держится на двух защелках. Под ней скрывается винт Torx T20, который необходимо выкрутить. Далее демонтируйте заглушку подлокотника: подденьте её пластиковой лопаткой, начиная с нижнего края. Под заглушкой находится второй винт – его тоже нужно удалить. В нижней части обшивки, рядом с дверным карманом, расположен болт на 10 мм – открутите его ключом.
После удаления всех креплений аккуратно отсоедините обшивку, начиная с нижнего угла. Потяните её на себя, одновременно нажимая на клипсы по периметру – они должны выйти из зацепления с металлическим каркасом двери. Будьте осторожны с проводкой: на обшивке закреплены разъемы динамика, кнопки стеклоподъемника и, в некоторых комплектациях, датчика положения стекла. Отсоедините их, нажав на фиксаторы, и отложите обшивку в сторону.
Если цель разборки – замена динамика или ремонт механизма замка, обратите внимание на дополнительные крепления. Динамик фиксируется тремя винтами Torx T20, а тяги замка – пластиковыми зажимами. При обратной сборке убедитесь, что все клипсы целы – треснувшие элементы замените новыми (артикул оригинальных клипс: 84545-4EA0A). Сборку проводите в обратном порядке, начиная с подключения разъемов.

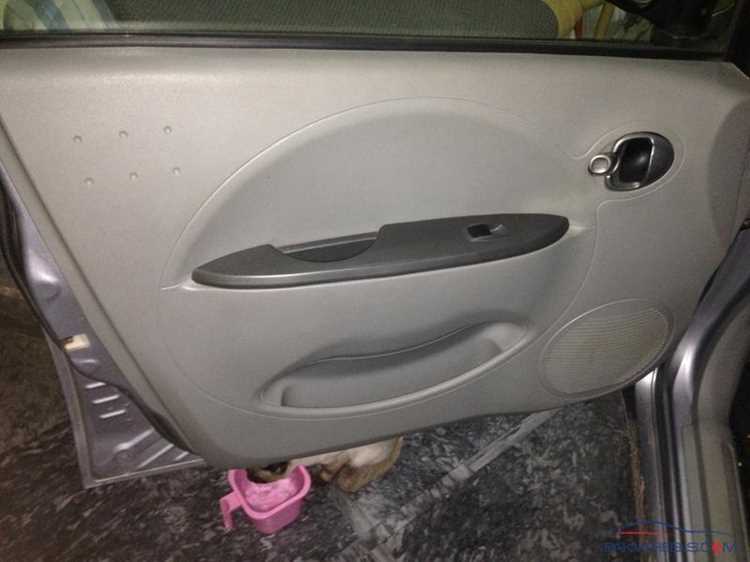

Какие инструменты понадобятся для снятия обшивки двери
Для демонтажа дверной обшивки Nissan Murano Z51 потребуется набор специфических инструментов, адаптированных под конструкцию креплений. Основной – пластиковый монтажный клин или набор лопаток из нейлона толщиной 3–5 мм. Они предотвратят повреждение пластика и лакокрасочного покрытия при поддевании защелок. Дополнительно понадобятся отвертки: крестовая PH2 для винтов под ручкой и Torx T20 для скрытых креплений в нижней части панели.
В зависимости от комплектации могут встречаться нестандартные фиксаторы. Для их извлечения без деформации используйте съемник пистонов с регулируемым захватом или плоскогубцы с узкими губками. Обратите внимание на клипсы типа «ёлочка» – их лучше вынимать с помощью специального экстрактора диаметром 6–8 мм. При отсутствии фирменного инструмента подойдет тонкая отвертка с обмотанным изолентой жалом.
- Набор торцевых головок (8, 10 мм) – для откручивания динамиков и регулятора зеркал.
- Магнитный держатель – удержит мелкие винты при работе в ограниченном пространстве.
- Фонарик с узким лучом – осветит скрытые крепления за обшивкой.
- Мультиметр – проверит целостность проводки при отсоединении разъемов.
Работайте в перчатках с текстурированной поверхностью – они улучшат сцепление с гладкими пластиковыми элементами и защитят руки от заусенцев. Для фиксации снятой обшивки подготовьте мягкую подложку (например, поролон или одеяло) во избежание царапин. Избегайте металлических инструментов при работе с электропроводкой – используйте пластиковые или силиконовые съемники для разъемов.
Как правильно отсоединить электрические разъемы и проводку
Перед началом отсоединения разъемов на обшивке Nissan Murano Z51 отключите клемму аккумулятора. Это исключит риск короткого замыкания и срабатывания подушек безопасности. На разъемах дверной проводки используются фиксаторы двух типов: пластиковые защелки и металлические скобы. Пластиковые защелки отжимаются пальцами или плоской отверткой, а металлические скобы требуют нажатия на язычок с последующим вытягиванием разъема. Не тяните за провода – только за корпус разъема.
Для разъемов с защитными крышками (например, на моторе стеклоподъемника) сначала снимите крышку, поддев ее тонкой отверткой. Внутри могут быть дополнительные фиксаторы в виде пружинных зажимов – их нужно сжать, чтобы освободить контакты. На разъемах аудиосистемы или блока управления зеркалами часто встречаются направляющие пазы: совместите их перед отсоединением, иначе можно повредить контакты.
Не применяйте силу при отсоединении разъемов с уплотнителями – они могут деформироваться. Если разъем не поддается, проверьте наличие скрытых фиксаторов или блокирующих выступов. В некоторых случаях (например, у разъема центрального замка) потребуется сначала отвести в сторону пластиковый кожух, закрывающий доступ к фиксатору. После отсоединения обмотайте контакты изолентой, чтобы избежать случайного замыкания при дальнейших работах.
При работе с проводкой обращайте внимание на цветовую маркировку: на Nissan Murano Z51 провода питания стеклоподъемников обычно желтые (плюс) и черные (минус), а сигнальные провода датчиков – зеленые или синие. Если требуется временно отсоединить жгут, закрепите его пластиковыми стяжками к металлическому каркасу двери, чтобы провода не провисали и не перетирались. После сборки проверьте работоспособность всех систем: стеклоподъемников, зеркал, динамиков и подсветки.
Где находятся скрытые крепления обшивки и как их открутить
На дверях Nissan Murano Z51 обшивка фиксируется не только видимыми винтами, но и скрытыми креплениями, расположенными в труднодоступных местах. Основные зоны – нижний край панели, область вокруг ручки открывания двери и пространство за динамиком. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников.
Первое скрытое крепление находится под декоративной заглушкой в нижней части обшивки. Заглушка держится на пластиковых защелках – подденьте её плоской отверткой с мягким наконечником, чтобы не повредить лакокрасочное покрытие. Под ней расположен винт Torx T20, который необходимо выкрутить.
Второй винт спрятан за пластиковой накладкой дверной ручки. Для доступа снимите накладку, аккуратно отжав её по периметру пластиковой лопаткой. Винт под ней – тоже Torx T20. В некоторых модификациях здесь может быть крестовая отвертка PH2, проверьте заранее.
Третья точка крепления – за динамиком. Чтобы добраться до винта, демонтируйте решетку динамика, поддев её с угла. Винт Torx T15 или T20 (зависит от года выпуска) находится в центре посадочного места. Если динамик закреплен отдельно, открутите его фиксаторы и отодвиньте в сторону, не отсоединяя провода.
В таблице ниже приведены все скрытые крепления с указанием типа инструмента и расположения:
| Местоположение | Тип крепежа | Инструмент | Примечание |
|---|---|---|---|
| Нижний край обшивки (под заглушкой) | Винт Torx | T20 | Заглушка на защелках |
| За накладкой дверной ручки | Винт Torx или крестовый | T20 / PH2 | Накладка снимается отжатием |
| За динамиком | Винт Torx | T15 или T20 | Решетка на защелках |
| Внутренний нижний угол обшивки | Пластиковый пистон | Плоская отвертка | Аккуратно подденьте, чтобы не сломать |
Четвертое крепление – пластиковые пистоны по периметру обшивки. Они расположены в верхней, передней и задней частях двери. Для их демонтажа используйте специальный съемник или плоскую отвертку, вставляя её между обшивкой и металлом двери. Пистоны хрупкие – не прилагайте чрезмерных усилий.
В моделях с 2010 по 2014 год дополнительный винт может находиться под блоком управления стеклоподъемниками. Снимите блок, отжав фиксаторы, и выкрутите винт Torx T15. В рестайлинговых версиях (2015+) этот винт отсутствует, но добавлены два пластиковых пистона в верхней части обшивки.
После откручивания всех крепежей обшивка останется держаться на защелках. Начинайте отделять её с нижнего угла, постепенно перемещаясь вверх. Если обшивка не поддается, проверьте наличие пропущенных винтов или пистонов – часто проблема именно в них.
Как аккуратно снять дверную карту без повреждений
Начните с отсоединения минусовой клеммы аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или других механизмов. Подденьте пластиковые заглушки в нижней части дверной карты (обычно 2–3 штуки) тонкой плоской отверткой, обернутой изолентой, чтобы не поцарапать поверхность. Открутите винты под заглушками – на Nissan Murano Z51 они чаще всего имеют головку Torx T20 или T25. Проверьте наличие скрытых креплений: за ручкой открывания двери (1 винт), в нише подлокотника (2 винта) и в районе динамика (если установлен). Используйте магнитный держатель для винтов, чтобы не потерять их.
После удаления всех крепежных элементов аккуратно потяните дверную карту на себя, начиная с нижнего края. Не прилагайте чрезмерных усилий – пластиковые клипсы (обычно 6–8 штук) фиксируются за металлический каркас двери и могут сломаться при резком движении. Если карта не поддается, проверьте наличие дополнительных защелок в верхней части или возле зеркала. Отсоедините разъемы проводки (стеклоподъемник, зеркало, динамик) только после полного отделения карты, чтобы избежать повреждения контактов. Храните снятые элементы в чистом месте, избегая попадания пыли на клейкую ленту клипс.
Что делать, если обшивка не снимается после откручивания крепежа
Первым делом проверьте скрытые фиксаторы. На Nissan Murano Z51 обшивка двери удерживается не только винтами, но и пластиковыми клипсами, расположенными по периметру. Чаще всего они ломаются при неаккуратном демонтаже. Осмотрите края обшивки на наличие зазоров – если их нет, используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой, чтобы поддеть панель в местах стыков. Начинайте с нижнего угла, постепенно продвигаясь вверх, чтобы не повредить клипсы.
Если обшивка «залипла», вероятно, виноват заводской герметик или клей. На моделях после 2014 года Nissan использует дополнительную фиксацию на клеевой основе в местах прилегания к металлу. Прогрейте проблемные участки строительным феном (температура 60–80°C) в течение 30–40 секунд – это размягчит клей. Альтернатива: нанесите по периметру спирт или изопропанол с помощью шприца, чтобы растворить адгезив. Избегайте чрезмерного усилия – резкие рывки могут оторвать крепёжные пистоны.
- Проверьте электрические разъёмы. Забытый штекер подсветки или стеклоподъёмника блокирует снятие. Отсоедините все провода, аккуратно нажав на фиксаторы разъёмов.
- Осмотрите внутренние защёлки. На обшивке Z51 есть металлические крючки, которые цепляются за дверной каркас. Они часто деформируются при попытке снять панель под углом. Подсветите фонариком и выровняйте их плоскогубцами.
- Используйте WD-40 или аналоги. Распылите смазку на места стыков обшивки с дверью, подождите 5 минут – это снизит трение и облегчит демонтаж.
Если панель не поддаётся даже после всех манипуляций, вероятно, повреждены направляющие клипс. На Z51 они выполнены из хрупкого пластика и ломаются при перекосе. Замените сломанные фиксаторы на новые (артикул Nissan 84545-3JF0A для оригинала или аналоги от Febi, Metako). При установке новой обшивки смажьте клипсы силиконовой смазкой, чтобы избежать повторных проблем.
Как собрать дверную обшивку обратно после ремонта
Установите динамик на посадочное место, зафиксировав его тремя саморезами 5×16 мм (для передней двери) или двумя 4×12 мм (задняя дверь). Подключите разъем акустики, убедившись, что фиксатор защелкнулся до характерного щелчка. Проложите проводку в штатные каналы, избегая перегибов – особенно в зоне гофры между дверью и кузовом. Если снимали тягу замка, вставьте ее в пластиковый держатель обшивки до упора, затем закрепите металлическим фиксатором, надавив до фиксации.
Совместите нижние выступы обшивки с направляющими на металлическом каркасе двери, затем прижмите панель по периметру, начиная с верхнего края. Нажмите на пластиковые клипсы до щелчка – для Z51 используется 8–10 креплений в зависимости от модификации. Затяните винты под заглушками: два 6×20 мм у ручки и один 5×12 мм в нижней части. Проверьте работу стеклоподъемника, замка и регулировки зеркала до установки декоративных накладок.
