Фольксваген Пассат Б3 (1988–1993 гг.) оснащён гидравлической тормозной системой с двухконтурной схемой: передний левый + задний правый и передний правый + задний левый. Прокачка требуется при замене тормозной жидкости (каждые 2 года или 50 000 км), после ремонта суппортов, главного цилиндра или при попадании воздуха в систему. Используйте только жидкость DOT 4 – смешивание с DOT 3 или 5.1 приведёт к снижению температуры кипения и коррозии манжет.
Для работы понадобятся: прозрачная трубка диаметром 6–8 мм, ёмкость для слива жидкости, ключ на 11 мм для штуцеров (на задних барабанах – 9 мм), домкрат и подставки. Перед началом убедитесь, что уровень жидкости в бачке не опускается ниже отметки MIN – иначе воздух попадёт в главный цилиндр. Прокачивайте контуры в строгой последовательности: задний правый → передний левый → задний левый → передний правый. Это исключит перекрёстное загрязнение контуров.
На Пассате Б3 с ABS прокачка усложняется: требуется диагностический сканер для активации насоса гидроаккумулятора. Без него воздух из блока ABS не удалить. Если автомобиль без ABS, но с регулятором тормозных сил (расположен на задней балке), перед прокачкой задних колёс установите под регулятор прокладку толщиной 10 мм – это откроет клапан для свободного прохода жидкости. Игнорирование этого шага приведёт к неполному удалению воздуха.
После прокачки проверьте педаль тормоза: она должна быть жёсткой, без провалов. Если педаль мягкая, повторите процедуру, начиная с самого дальнего от главного цилиндра колеса. Остатки воздуха часто скапливаются в гибких шлангах – при необходимости замените их. Не используйте повторно слитую жидкость: она насыщена влагой и абразивными частицами, которые разрушают резиновые уплотнения.
Необходимые инструменты и материалы для прокачки тормозной системы
Для прокачки тормозов Фольксваген Пассат Б3 потребуется набор ключей: накидной на 11 мм для штуцеров суппортов и колесных цилиндров, рожковый на 8 мм для прокачного штуцера главного тормозного цилиндра (ГТЦ). Дополнительно понадобится шестигранник на 6 мм – им фиксируют штуцеры задних барабанных тормозов. В качестве вспомогательного инструмента используйте прозрачную силиконовую трубку внутренним диаметром 4–5 мм и длиной 50–70 см, а также пластиковую бутылку объемом 0,5–1 л с герметичной крышкой для сбора старой жидкости.
Тормозная жидкость должна соответствовать спецификации DOT 4 или выше (например, Castrol React DOT 4 LV, Motul DOT 5.1). Объем для полной замены – 0,5–0,7 л, но рекомендуется приобрести 1 л с запасом. Для очистки штуцеров и суппортов пригодится очиститель тормозов в аэрозольном баллоне (Liqui Moly Bremsen-Reiniger или аналог). Из расходников: медные уплотнительные шайбы под штуцеры (артикул VAG N 013 815 2) – по 2 штуки на каждый суппорт.
Обязателен помощник для нажатия педали тормоза, но при его отсутствии используйте специальный прокачной набор с обратным клапаном (например, Force 5051 или Jonnesway S04H5001). Для контроля уровня жидкости в бачке ГТЦ подготовьте шприц на 50–100 мл с трубкой для откачки старой жидкости. Работайте в перчатках из нитрила – тормозная жидкость агрессивна к коже и лакокрасочному покрытию.
Подготовка автомобиля и рабочего места перед началом работ
Снимите колеса, предварительно ослабив болты крепления на земле – это предотвратит проворачивание ступицы. Проверьте состояние тормозных шлангов: трещины, вздутия или подтеки тормозной жидкости – повод для замены. Осмотрите суппорты на предмет коррозии направляющих и целостности пыльников. При обнаружении ржавчины очистите поверхности металлической щеткой и обработайте медной смазкой.
Подготовьте инструменты и расходные материалы:
- Набор ключей на 8, 10, 11 мм (для штуцеров прокачки и крепления суппортов)
- Тормозная жидкость DOT 4 (не менее 0,5 л, рекомендуется оригинальная VW или аналог с температурой кипения выше 230°C)
- Прозрачный шланг внутренним диаметром 4–5 мм и емкость для слива жидкости (пластиковая бутылка с мерными делениями)
- Динамометрический ключ (момент затяжки штуцеров – 7–9 Н·м)
- Шприц или груша для откачки старой жидкости из бачка
- Ветошь и очиститель тормозных механизмов (например, Liqui Moly Bremsen-Reiniger)

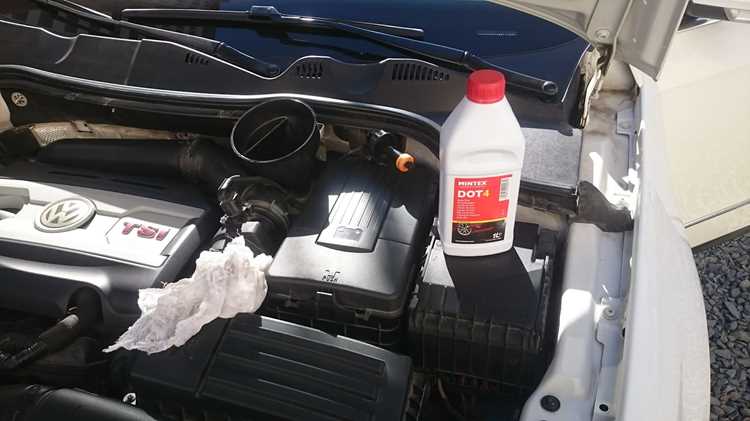

Очистите бачок главного тормозного цилиндра (ГТЦ) от грязи и пыли. Снимите крышку и откачайте максимальное количество старой жидкости шприцем, чтобы избежать ее попадания в систему при прокачке. Залейте свежую жидкость до уровня между отметками «MIN» и «MAX». Не допускайте падения уровня ниже «MIN» во время работ – это приведет к завоздушиванию системы.
Определите последовательность прокачки для Passat B3: заднее правое → переднее левое → заднее левое → переднее правое. Такая схема минимизирует риск попадания воздуха в контуры. Подготовьте помощника: его задача – плавно нажимать педаль тормоза по команде, удерживая ее в нажатом положении до закрытия штуцера. Объясните ему алгоритм действий: 5–6 качков педалью до появления сопротивления, затем удержание в нижнем положении.
Проверьте герметичность всех соединений тормозной системы. Подтяните штуцеры прокачки и шланги, если обнаружены следы подтеканий. Убедитесь, что штуцеры не прикипели – при необходимости обработайте их проникающей смазкой (WD-40) за 10–15 минут до начала работ. Избегайте чрезмерных усилий при откручивании: сорванная резьба потребует замены суппорта или трубки.
Организуйте рабочее место так, чтобы все инструменты и расходники находились в пределах досягаемости. Используйте магнитный лоток для мелких деталей (болтов, шайб). Подготовьте переносной светильник с направленным лучом – недостаточное освещение приведет к ошибкам при работе с штуцерами. Исключите попадание тормозной жидкости на лакокрасочное покрытие: она разъедает краску за несколько минут.
Перед началом прокачки проверьте уровень жидкости в бачке ГТЦ и при необходимости долейте. Запустите двигатель на 1–2 минуты, чтобы создать давление в системе, затем заглушите. Это облегчит выход воздуха при открытии штуцеров. Не прокачивайте тормоза при работающем двигателе – риск повреждения вакуумного усилителя из-за резких перепадов давления.
Определение последовательности прокачки тормозных механизмов
На Volkswagen Passat B3 применяется диагональная схема тормозной системы: переднее левое колесо соединено с задним правым, а переднее правое – с задним левым. Прокачку начинают с контура, наиболее удалённого от главного тормозного цилиндра (ГТЦ). Это заднее правое колесо, затем переднее левое, далее заднее левое и завершают передним правым. Нарушение порядка приводит к неполному удалению воздуха и снижению эффективности торможения.
Для точного соблюдения последовательности используйте таблицу, где указаны не только колёса, но и рекомендуемое количество нажатий на педаль тормоза между прокачками:
| Этап | Колесо | Количество нажатий на педаль | Примечание |
|---|---|---|---|
| 1 | Заднее правое | 5–7 | Начинайте с самого дальнего контура |
| 2 | Переднее левое | 4–6 | Следите за уровнем жидкости в бачке |
| 3 | Заднее левое | 5–7 | Проверяйте герметичность штуцера |
| 4 | Переднее правое | 3–5 | Завершающий этап – ближайший к ГТЦ |
Если автомобиль оснащён ABS, последовательность остаётся прежней, но требуется предварительное отключение насоса системы. Для этого снимите предохранитель ABS (номер 18 в блоке под капотом) или отсоедините разъём на гидроблоке. Прокачку проводите при выключенном зажигании, иначе насос будет мешать выходу воздуха. После завершения восстановите электрические соединения и проверьте работу системы на ходу.
На Passat B3 с механическим регулятором тормозных сил (расположен на задней балке) прокачку задних колёс выполняйте при нагруженной подвеске. Поддомкратьте автомобиль так, чтобы задние колёса оставались на земле, или установите под балку упор. Это предотвратит ложное срабатывание регулятора и обеспечит корректное удаление воздуха из заднего контура.
После прокачки всех колёс проверьте уровень тормозной жидкости в бачке – он должен находиться между отметками MIN и MAX. Запустите двигатель и нажмите педаль тормоза 10–15 раз, удерживая её в нажатом положении 10 секунд. Если педаль остаётся упругой и не проваливается, система герметична. При наличии провалов или мягкости повторите прокачку, начиная с заднего правого колеса.
Пошаговая инструкция по удалению воздуха из главного цилиндра
Отсоедините шланги от главного тормозного цилиндра (ГТЦ), предварительно подставив емкость для сбора тормозной жидкости. Заглушите выходные отверстия цилиндра болтами М10×1,25 с медными шайбами или резиновыми колпачками от старых форсунок. Наполните бачок ГТЦ свежей жидкостью DOT 4 до максимальной отметки, используя шприц или воронку с тонким носиком для точного дозирования.
Подключите к одному из штуцеров ГТЦ прозрачный шланг диаметром 6 мм, второй конец опустите в емкость с тормозной жидкостью. Медленно нажимайте на педаль тормоза до упора 5–7 раз, удерживая ее в нижнем положении на 3–5 секунд. Наблюдайте за пузырьками воздуха в шланге – их исчезновение сигнализирует о завершении процесса. Повторите процедуру для второго штуцера, не допуская падения уровня жидкости в бачке ниже минимальной отметки.
После удаления воздуха из ГТЦ подсоедините тормозные магистрали, затянув штуцеры моментом 12–15 Н·м. Прокачайте контуры тормозной системы в последовательности: задний правый → передний левый → задний левый → передний правый. Используйте ключ на 11 мм для штуцеров суппортов и колесных цилиндров, предварительно очистив их от грязи. Проверьте герметичность соединений и уровень жидкости в бачке – он должен оставаться стабильным при нажатии на педаль с усилием 30–40 кг.
Прокачка передних тормозных суппортов без помощника
Для прокачки передних суппортов на Пассат Б3 без посторонней помощи потребуется обратный клапан стоимостью 150–300 рублей или самодельное устройство из шприца на 20 мл и прозрачной трубки диаметром 4–5 мм. Альтернатива – использование тормозной жидкости в бутылке с герметичной крышкой и трубкой, создающей давление в системе.
Перед началом работ убедитесь, что уровень жидкости в бачке не опускается ниже отметки MIN – иначе в систему попадет воздух. Поддомкратьте переднее колесо, снимите его и зафиксируйте суппорт в удобном положении, чтобы штуцер прокачки оказался в верхней точке. Очистите штуцер от грязи и наденьте на него трубку, второй конец которой опустите в емкость с тормозной жидкостью.
- Открутите штуцер на ½ оборота.
- Медленно нажмите педаль тормоза до упора и зафиксируйте ее в этом положении с помощью деревянного бруска или металлического упора между сиденьем и педалью.
- Закрутите штуцер, затем отпустите педаль.
- Повторяйте цикл до тех пор, пока из трубки не перестанут выходить пузырьки воздуха.
Если используете обратный клапан, подключите его между штуцером и трубкой. Клапан предотвратит обратный ход жидкости, позволяя отпускать педаль сразу после нажатия – это сократит время прокачки на 30–40%. Для Пассат Б3 с ABS дополнительно потребуется включить зажигание, чтобы насос создал давление в системе.
После прокачки проверьте уровень жидкости в бачке и долейте до отметки MAX. Установите колесо, опустите автомобиль и протестируйте тормоза на скорости до 20 км/ч. Педаль должна быть упругой, без провалов. Если эффект не достигнут, повторите процедуру, начиная с противоположного суппорта.
Для ускорения процесса используйте шприц с трубкой для откачки старой жидкости из бачка перед прокачкой. Это позволит избежать смешивания свежей и отработанной жидкости. Замените жидкость полностью, если ее возраст превышает 2 года или пробег – 30 000 км.
Не прокачивайте суппорты при работающем двигателе – разрежение во впускном коллекторе может исказить результаты. После завершения работ проверьте герметичность соединений и отсутствие подтеканий. При необходимости подтяните штуцер с усилием 8–10 Н·м.
Прокачка задних тормозных цилиндров с учетом особенностей Б3
Для прокачки потребуется:
- Ключ на 11 мм (для штуцеров задних цилиндров)
- Прозрачный шланг диаметром 6–8 мм
- Емкость для слива жидкости
- Тормозная жидкость DOT 4 (оригинал – VW/Audi G 000 700 A2)
- Помощник для нажатия педали тормоза
Штуцеры на задних цилиндрах расположены под углом 45° к горизонтали – используйте накидной ключ с трещоткой, чтобы избежать срыва граней.
Перед прокачкой снимите резиновые колпачки со штуцеров и очистите их от грязи. Наденьте шланг на штуцер, второй конец опустите в емкость с небольшим количеством тормозной жидкости – это предотвратит обратное засасывание воздуха. Помощник должен 3–4 раза медленно нажать педаль тормоза до упора, удерживая ее в нижнем положении на последнем нажатии. Откройте штуцер на ½ оборота – жидкость с пузырьками воздуха начнет вытекать. Закройте штуцер до того, как педаль упрется в пол.
Повторяйте процедуру до тех пор, пока из шланга не пойдет чистая жидкость без пузырьков. На Пассат Б3 с барабанными тормозами часто встречается «завоздушивание» цилиндров из-за износа манжет – если после 5–6 циклов воздух не исчезает, демонтируйте цилиндр и проверьте состояние уплотнений. При сборке замените медные уплотнительные шайбы под штуцерами (артикул VW 171 609 425 A).
После прокачки проверьте работу РТС: при резком торможении задние колеса должны блокироваться позже передних. Если регулятор неисправен (например, заклинил в открытом положении), прокачка не даст результата – потребуется его замена или ремонт. Для проверки поддомкратьте заднюю часть автомобиля и попросите помощника нажать педаль тормоза: при исправном РТС колеса должны вращаться с небольшим сопротивлением.
Завершив прокачку, долейте жидкость в бачок до отметки «MAX», установите колеса и протестируйте тормоза на скорости до 60 км/ч. При первом нажатии педаль не должна проваливаться – если это происходит, повторите процедуру. На Пассат Б3 с пробегом свыше 200 тыс. км часто встречаются трещины в тормозных шлангах заднего контура: осмотрите их на предмет вздутий и подтеков перед началом работ.
Проверка герметичности и работоспособности тормозов после прокачки
После завершения прокачки тормозной системы Фольксваген Пассат Б3 первым этапом проверки станет визуальный осмотр всех соединений и шлангов. Особое внимание уделите местам стыковки тормозных трубок с суппортами, главным цилиндром и штуцерами прокачки. Ищите следы подтекания тормозной жидкости – даже минимальные капли указывают на негерметичность. Проверьте состояние резиновых шлангов: трещины, вздутия или потёртости требуют немедленной замены, так как они могут лопнуть под давлением.
Для проверки герметичности под давлением заведите двигатель и несколько раз нажмите на педаль тормоза, удерживая её в нажатом положении 10–15 секунд. Если педаль начинает медленно проваливаться, система негерметична. В этом случае повторно осмотрите все соединения, особенно обращая внимание на уплотнительные кольца штуцеров прокачки и манжеты главного цилиндра. При необходимости подтяните штуцеры с моментом затяжки 10–12 Н·м – превышение этого значения может сорвать резьбу.
Следующий шаг – проверка работоспособности тормозов в движении. На ровной площадке разгоните автомобиль до 30–40 км/ч и выполните резкое торможение. Машина должна останавливаться без рывков, увода в сторону или вибраций педали. Если тормозной путь увеличился или педаль стала «ватной», вероятно, в системе остался воздух. В этом случае повторите прокачку, начиная с самого дальнего от главного цилиндра колеса (заднее правое).
Оцените эффективность ручного тормоза: на уклоне в 20–25% автомобиль должен удерживаться без проскальзывания. Если рычаг поднимается слишком высоко (более 6–8 щелчков), отрегулируйте натяжение тросов через механизм под днищем. Проверьте равномерность срабатывания задних тормозов: при движении задним ходом и одновременном нажатии на педаль тормоза оба колеса должны блокироваться одновременно.
Завершите проверку контролем уровня тормозной жидкости в бачке. После прокачки он должен находиться между отметками MIN и MAX. Если уровень упал ниже минимального, долейте жидкость DOT 4 и повторите осмотр на предмет утечек. Не используйте жидкость из открытой тары – она впитывает влагу, что снижает температуру кипения и эффективность торможения. После всех манипуляций проедьте 10–15 км в спокойном режиме, избегая резких торможений, чтобы дать системе адаптироваться.
