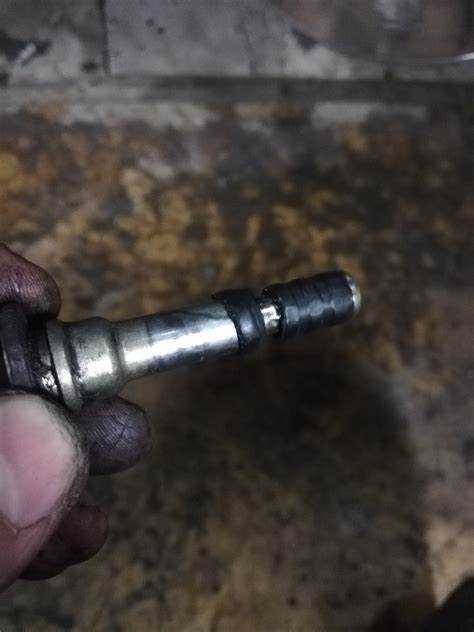

Направляющая суппорта с резинкой – ключевой элемент тормозной системы, обеспечивающий плавное перемещение колодок и равномерное распределение усилия при торможении. Она располагается в суппорте дискового тормоза, чаще всего в его направляющих отверстиях, которые находятся в скобе суппорта или в самом корпусе. В большинстве легковых автомобилей направляющие крепятся с двух сторон тормозного диска: одна – сверху, вторая – снизу.
Резинка (пыльник) на направляющей выполняет две функции: защищает металлический стержень от грязи и влаги, а также удерживает смазку внутри механизма. Если пыльник повреждён или отсутствует, направляющая быстро изнашивается, что приводит к заклиниванию суппорта и неравномерному износу колодок. В моделях с плавающим суппортом (например, в большинстве переднеприводных автомобилей) направляющие находятся в направляющих пальцах, которые вставляются в отверстия скобы и фиксируются болтами или защёлками.
Для доступа к направляющим потребуется снять колесо и демонтировать суппорт. В автомобилях с задним барабанным тормозом дисковые суппорты (если они есть) расположены аналогично передним. В системах с электронным стояночным тормозом (EPB) перед снятием суппорта необходимо перевести тормоз в сервисный режим с помощью диагностического сканера. При замене направляющих всегда проверяйте состояние пыльников и используйте специализированную высокотемпературную смазку (например, ATE Plastilube или Permatex Ceramic), чтобы избежать коррозии и заедания.
В некоторых моделях (например, Volkswagen Golf V, Toyota Corolla E150, Renault Logan) направляющие могут быть скрыты под защитными колпачками или пластиковыми заглушками. Перед демонтажем очистите область вокруг суппорта от грязи, чтобы избежать попадания абразивных частиц в механизм. Если направляющая прикипела, используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и выдержите 10–15 минут перед попыткой извлечения.
Как определить расположение направляющей суппорта по марке автомобиля
Направляющие суппорта (пальцы) с резиновыми пыльниками у большинства автомобилей расположены в верхней и нижней частях тормозного механизма, но их точное положение зависит от конструкции подвески и типа суппорта. В дисковых тормозах с плавающим суппортом (например, у Volkswagen Golf, Toyota Corolla, Hyundai Solaris) направляющие обычно находятся с внутренней стороны скобы – одна сверху, другая снизу. У фиксированных суппортов (чаще на спортивных моделях, как BMW M3 или Audi RS) направляющие могут быть симметрично расположены по обе стороны диска, иногда скрыты под защитными колпачками.
Для японских автомобилей характерны следующие особенности:
- Toyota/Lexus: направляющие часто интегрированы в алюминиевый корпус суппорта, пыльники черного или серого цвета. У моделей с задними барабанными тормозами (например, Toyota Camry до 2017 года) передние направляющие идентичны, но требуют проверки на наличие смазки при каждом ТО.
- Honda: на Civic и Accord направляющие вынесены наружу, пыльники ярко-красные или оранжевые для быстрой идентификации. У задних суппортов с электрическим стояночным тормозом (EPB) доступ к нижней направляющей может быть ограничен – требуется снятие суппорта.
- Nissan/Infiniti: на Qashqai и X-Trail направляющие часто имеют металлические защитные скобы, которые нужно отгибать для замены пыльников. У моделей с системой ATE (например, Nissan GT-R) направляющие могут быть утоплены в корпус и требовать специального ключа для демонтажа.
У европейских марок расположение направляющих диктуется типом тормозной системы. На автомобилях концерна VAG (Volkswagen, Skoda, Audi) с суппортами ATE или Lucas направляющие стандартно расположены вертикально, но у моделей с многопоршневыми суппортами (Audi A6 C7, VW Passat B8) верхняя направляющая может быть смещена к центру диска. У Mercedes-Benz с системой Sensotronic (например, W220) направляющие скрыты под электронными модулями – для доступа требуется диагностика через STAR Diagnostic. На Renault и Peugeot (особенно с задними суппортами Bendix) направляющие часто имеют нестандартный диаметр – 10 мм вместо типовых 8 мм.
Для быстрого поиска используйте следующие методы:
- Изучите мануал по ремонту для вашей модели – раздел «Тормозная система» или «Замена колодок». Например, в ELSA для VAG или ETM для BMW указаны точные номера деталей и схемы расположения.
- Проверьте каталоги запчастей (Autodoc, Exist, Exist.ru) по VIN-коду – в описании направляющих суппорта часто указывается их положение (верхняя/нижняя, левая/правая).
- Снимите колесо и осмотрите суппорт: направляющие – это металлические стержни с резиновыми пыльниками, закрепленные болтами или защелками. У передних суппортов они обычно видны сразу, у задних могут быть скрыты под пыльником троса ручника.
- Обратите внимание на цвет пыльников: у многих производителей они окрашены в яркие цвета (красный у Honda, синий у некоторых моделей Ford) для упрощения идентификации.
Какие инструменты нужны для доступа к направляющей с резинкой
Для демонтажа направляющей суппорта с резинкой потребуется набор торцевых головок с трещоткой. Стандартный размер болтов крепления направляющих – 12, 14 или 17 мм, в зависимости от модели автомобиля. Например, на большинстве Volkswagen и Skoda используется головка на 13 мм, а на Toyota и Lexus – на 14 мм. Проверьте мануал или измерьте болт штангенциркулем перед началом работ.
Шестигранные ключи или биты Torx часто применяются для фиксации направляющих от проворачивания. Направляющие суппортов BMW и Mercedes обычно имеют внутренний шестигранник на 7 мм, а у Renault и Peugeot встречаются Torx T40 или T45. Без правильного инструмента попытки открутить болт приведут к срыву граней.
Съемник суппортов или монтировка с плоским концом поможет отжать тормозной цилиндр, если он мешает доступу к направляющей. На автомобилях с многопоршневыми суппортами (например, Audi RS или Porsche) цилиндры часто заклинивают, и без съемника их не сдвинуть. Альтернатива – струбцина, но она менее удобна.
Плоскогубцы с тонкими губками или специальные щипцы для стопорных колец пригодятся для извлечения резинового пыльника направляющей. Резинка часто сидит плотно, и попытки поддеть её отверткой могут повредить посадочное место. На некоторых моделях (например, Subaru) пыльник дополнительно фиксируется металлическим кольцом, которое снимается только щипцами.
Смазка для направляющих (например, ATE Plastilube или Permatex Ceramic) и очиститель тормозов (Bremsenreiniger) обязательны для подготовки поверхностей перед установкой. Обычные силиконовые смазки не подходят – они разъедают резину. Очиститель удалит старую смазку и продукты износа, которые могут ускорить коррозию.
Динамометрический ключ необходим для затяжки болтов направляющих с указанным в спецификации моментом. Для большинства легковых автомобилей момент составляет 25–35 Н·м, но на спортивных моделях (например, Nissan GT-R) он может достигать 50 Н·м. Превышение момента приводит к деформации направляющей, а недостаточная затяжка – к люфту суппорта.
Пошаговая разборка тормозного суппорта для поиска направляющей
Перед началом работ подготовьте инструменты: торцевой ключ на 12–14 мм (для болтов крепления суппорта), шестигранник на 7 мм (для направляющих), плоскую отвёртку, смазку для направляющих (например, TRW PFG110 или аналог), ветошь и ёмкость для тормозной жидкости. Поднимите автомобиль домкратом, снимите колесо и зафиксируйте машину на подставках. Отсоедините тормозной шланг от суппорта только в крайнем случае – обычно достаточно отвести суппорт в сторону, не нарушая герметичность системы.
Открутите два болта крепления суппорта к скобе. На большинстве моделей они расположены с внутренней стороны диска и закрыты пластиковыми заглушками. Если болты не поддаются, используйте проникающую смазку (WD-40) и выдержите 10–15 минут. Снимите суппорт, подвесив его на проволоке к пружине подвески – не допускайте провисания шланга. Осмотрите направляющие: они находятся в отверстиях скобы суппорта, закрыты резиновыми пыльниками.
- Снимите пыльники направляющих, поддев их плоской отвёрткой. Действуйте аккуратно – резина легко рвётся.
- Выкрутите направляющие шестигранником на 7 мм. Если инструмент проворачивается, зафиксируйте направляющую плоскогубцами за шестигранную головку.
- Извлеките направляющие из скобы. Осмотрите их на предмет коррозии, задиров или износа. Стандартный диаметр направляющей – 10–12 мм, допустимое отклонение – не более 0,05 мм.
- Проверьте состояние резиновых пыльников. Трещины, разрывы или деформация – повод для замены. Новые пыльники должны соответствовать артикулу оригинальных (например, для VAG – 1K0 615 301 A).
После извлечения направляющих очистите посадочные отверстия в скобе металлической щёткой и ветошью. Удалите старую смазку и продукты износа. Нанесите тонкий слой свежей смазки на направляющие перед установкой. При сборке затягивайте направляющие моментом 25–30 Н·м. Перед установкой суппорта проверьте свободное перемещение поршня – он должен двигаться без заеданий. После сборки прокачайте тормозную систему, если нарушалась герметичность.
Признаки износа резинки на направляющей и когда её менять
Первый сигнал – неравномерный износ тормозных колодок. Если внутренняя колодка стирается быстрее внешней или наоборот, резинка направляющей потеряла герметичность. Влага и грязь проникают в канал, вызывая коррозию металла и заедание суппорта. Измерьте толщину фрикционного слоя штангенциркулем: разница более 2 мм между колодками – повод проверить направляющие.
Скрип или стук при торможении на неровностях указывает на люфт суппорта. Изношенная резинка не фиксирует направляющую жестко, допуская поперечные колебания. Проверьте зазор: поднимите колесо, покачайте суппорт руками – смещение более 0,5 мм требует замены уплотнителя. Игнорирование приведет к разрушению посадочных мест и дорогостоящему ремонту.
Визуальный осмотр выявляет трещины, разрывы или деформацию резинового чехла. Даже микротрещины пропускают абразивные частицы, ускоряя износ. Обратите внимание на цвет: потемнение или липкость поверхности – признак старения материала. Резинки теряют эластичность при пробеге свыше 60–80 тыс. км, независимо от внешнего состояния.
Заклинивание суппорта после длительной стоянки – следствие коррозии направляющей из-за нарушенной защиты. Если после прогрева двигателя тормозной диск не отпускает колодки, демонтируйте направляющую: ржавчина на стержне или в канале подтвердит диагноз. В таких случаях меняйте резинку вместе с направляющей, предварительно очистив посадочные места от окислов.
Повышенный расход тормозной жидкости без видимых утечек из магистрали может быть вызван износом уплотнителей направляющих. Жидкость просачивается через поврежденную резинку, попадая на колодки и снижая эффективность торможения. Проверьте уровень в бачке: падение на 10–15 мм за месяц при нормальной эксплуатации – критический показатель.
Замена резинки оправдана при любом из перечисленных признаков, но не реже чем раз в 3 года или 50 тыс. км. Используйте оригинальные уплотнители или аналоги с твердостью 60–70 Shore A – мягкие резинки быстро деформируются, жесткие увеличивают трение. Смазывайте направляющие только специализированными составами на основе меди или молибдена: универсальные смазки разрушают резину.
Как правильно смазать и установить направляющую с новой резинкой
Перед установкой направляющей суппорта очистите посадочное место в скобе от старой смазки и грязи. Используйте металлическую щетку и очиститель тормозов – остатки абразива или масла снижают эффективность новой смазки. Особое внимание уделите канавкам под резинку: даже микроскопические частицы могут вызвать перекос или утечку смазки. Сухая и чистая поверхность – обязательное условие для герметичной посадки.
Нанесите на направляющую тонкий слой высокотемпературной силиконовой или медной смазки, предназначенной для тормозных систем. Избегайте универсальных смазок – они не выдерживают нагрев до 200–300°C и разлагаются, образуя отложения. Смазка наносится только на гладкую часть стержня, не затрагивая резьбу и резиновое уплотнение. Излишки удалите ветошью: избыток смазки выдавливается при установке и загрязняет колодки.
Установите новую резинку в канавку скобы, убедившись, что она села равномерно по всей окружности. Проверьте отсутствие перекрутов или замятий – деформированное уплотнение не обеспечит герметичность. Для облегчения монтажа смочите резинку тормозной жидкостью или той же смазкой, но не используйте масло или WD-40: они разрушают резину. Направляющую вставляйте плавно, без перекосов, контролируя, чтобы резинка не сместилась.
После установки направляющей проверьте ее свободное перемещение в скобе. Допустимый люфт – не более 0,5 мм; заедание указывает на неправильную посадку резинки или избыток смазки. Затяните фиксирующий болт с моментом, указанным в мануале (обычно 25–35 Н·м). Превышение момента приводит к деформации направляющей, недостаточный – к самоотвинчиванию. Для контроля используйте динамометрический ключ.
Завершите процесс тестовым торможением на скорости 40–50 км/ч. Прислушайтесь к посторонним шумам: скрип или стук свидетельствуют о неполной посадке направляющей или повреждении резинки. Если суппорт перегревается, проверьте равномерность прилегания колодок – неравномерное распределение смазки может вызвать заклинивание. Повторную проверку проведите после 100 км пробега.
