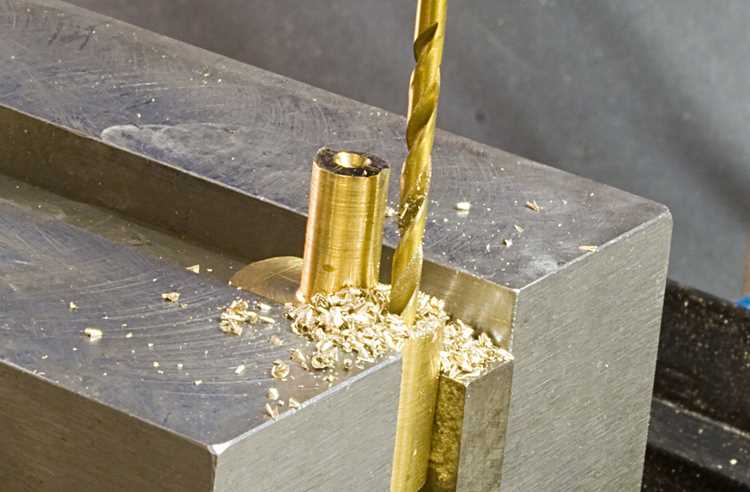

Сверление отверстия строго по центру металлического прутка требует точности на каждом этапе. Ошибка даже в 0,1 мм может привести к дисбалансу детали, особенно при работе с прутками диаметром менее 20 мм. Основные сложности возникают из-за смещения сверла при заходе и неравномерного распределения усилия. Для решения задачи используйте кернер с углом заточки 60° и молоток массой 200–300 г – это обеспечит четкую метку без деформации поверхности.
При выборе сверла учитывайте материал прутка. Для стали с твердостью до 200 HB подойдут сверла из быстрорежущей стали (HSS) с углом заточки 118°. Для легированных сталей (например, 40Х) или закаленных деталей используйте сверла с покрытием TiN или кобальтовые (HSS-Co) – они снижают износ на 30–40%. Диаметр сверла должен быть на 0,05–0,1 мм меньше требуемого отверстия, чтобы компенсировать развертывание.
Фиксация прутка – ключевой фактор. Зажмите его в тисках с мягкими губками (алюминий или медь) или используйте призмы с V-образным пазом. Для прутков диаметром свыше 30 мм применяйте магнитные стойки или струбцины с регулировкой по высоте. Перед сверлением проверьте перпендикулярность патрона станка с помощью угольника – отклонение более 1° приведет к смещению отверстия на 0,5 мм на каждые 50 мм длины прутка.
Контроль точности проводите штангенциркулем с ценой деления 0,02 мм или индикаторной стойкой. Допустимое отклонение центра отверстия от оси прутка – не более 0,05 мм на 100 мм длины. Если требуется высшая точность, используйте координатно-расточной станок или кондуктор с направляющими втулками. Для серийного производства изготовьте шаблон из закаленной стали с предварительно просверленным отверстием – это сократит время на разметку на 70%.

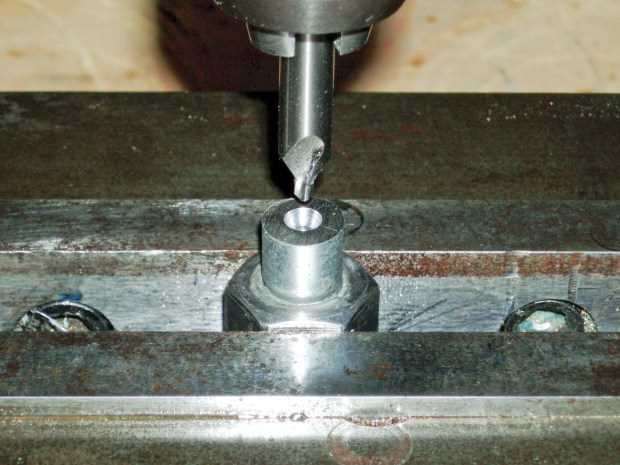

Как выбрать сверло нужного диаметра и типа для металлического прутка
Диаметр сверла зависит от требований к отверстию: для резьбы М6 потребуется сверло 5 мм, для М8 – 6,8 мм, для М10 – 8,5 мм. При сверлении под штифты или оси выбирайте диаметр на 0,1–0,2 мм меньше номинального размера, чтобы обеспечить плотную посадку. Для сквозных отверстий под крепеж допустимо превышение на 0,3–0,5 мм, но не более – иначе снизится прочность соединения.
Тип сверла определяется материалом прутка и условиями работы:
- Быстрорежущая сталь (HSS) – универсальный выбор для углеродистых и легированных сталей с твердостью до 30 HRC. Подходит для ручной дрели и станка, но требует охлаждения при сверлении свыше 10 мм.
- Кобальтовые сверла (HSS-Co) – для нержавеющей стали, титана и закаленных сплавов (до 45 HRC). Выдерживают температуры до 600°C, но хрупкие – избегайте ударных нагрузок.
- Твердосплавные сверла – для чугуна, высокопрочных сплавов и абразивных материалов. Работают на высоких оборотах, но не подходят для ручного инструмента из-за риска сколов.
Для прутков диаметром до 20 мм используйте сверла с цилиндрическим хвостовиком, свыше – с коническим (конус Морзе). Угол заточки зависит от материала: 118° для мягких сталей, 135° для нержавейки и титана. При сверлении глухих отверстий выбирайте сверла с центровочным острием – они точнее входят в металл и не «уводят» в сторону.
При работе с тонкими прутками (менее 10 мм) отдавайте предпочтение сверлам с уменьшенной сердцевиной – они легче прорезают металл и снижают риск заклинивания. Для прутков из алюминия или меди используйте сверла с полированными канавками – это предотвращает налипание стружки. В случае сверления под углом применяйте ступенчатые сверла или предварительно засверливайте направляющее отверстие диаметром 2–3 мм.
Режимы резания напрямую влияют на выбор сверла. Для HSS-сверл оптимальная скорость резания при сверлении стали Ст3 – 20–25 м/мин, для нержавейки – 10–15 м/мин. Подача для сверл диаметром 5–10 мм составляет 0,1–0,2 мм/об, для 10–20 мм – 0,2–0,3 мм/об. Превышение этих параметров ведет к перегреву, потере твердости и быстрому износу режущей кромки.
Какие инструменты и приспособления использовать для фиксации прутка
Для точной фиксации металлического прутка перед сверлением подходят тиски с параллельными губками. Модели с шириной губок от 100 до 150 мм и усилием зажима не менее 20 кН обеспечивают надежное крепление без деформации заготовки. Губки должны иметь насечку с шагом 1–1,5 мм или сменные накладки из мягкого металла (медь, алюминий) для предотвращения повреждения поверхности прутка. При работе с прутками диаметром свыше 30 мм рекомендуется использовать тиски с дополнительными прижимными планками, распределяющими нагрузку.
Струбцины с винтовым или рычажным механизмом применяют для фиксации прутков на верстаке или в приспособлениях. Для прутков диаметром до 20 мм подойдут струбцины с зажимом 50–80 мм и усилием 5–7 кН. При больших диаметрах используют модели с шириной захвата 100–150 мм и усилием от 10 кН. Важно выбирать струбцины с регулируемым углом наклона губок, чтобы компенсировать неровности поверхности. Для длинных прутков (более 500 мм) применяют парные струбцины, установленные на расстоянии 200–300 мм друг от друга.
- V-образные призмы – незаменимы для центровки круглых прутков. Изготавливаются из закаленной стали с углом 90° или 120°, что позволяет фиксировать прутки диаметром от 5 до 100 мм. Призмы крепятся к верстаку болтами или магнитными основаниями. Для повышения точности используют призмы с регулируемыми упорами или микрометрическими винтами.
- Магнитные держатели – подходят для фиксации прутков из ферромагнитных материалов. Сила притяжения варьируется от 50 до 500 кг, что позволяет удерживать заготовки диаметром до 50 мм. Держатели с поворотным механизмом дают возможность позиционировать пруток под нужным углом без переустановки.
- Самодельные приспособления – например, деревянные бруски с вырезами под диаметр прутка, закрепленные на верстаке струбцинами. Для прутков неправильной формы используют эпоксидные или полиуретановые зажимы, затвердевающие в течение 10–15 минут.
При сверлении прутков малого диаметра (до 10 мм) эффективны цанговые патроны с точностью центровки ±0,05 мм. Для прутков от 10 до 50 мм применяют трехкулачковые патроны с самоцентрирующимся механизмом, обеспечивающие захват по всей окружности. При работе на станках с ЧПУ или координатно-расточных машинах используют гидравлические или пневматические зажимы с усилием фиксации до 30 кН и точностью позиционирования ±0,02 мм.
Как разметить центр прутка перед сверлением без ошибок
Если пруток имеет неровный торец, предварительно обработайте его на токарном станке или напильником, добившись плоскости перпендикулярной оси. Для проверки перпендикулярности используйте угольник с точностью 90°±0,5°. На необработанных поверхностях центр определяют с помощью керна и молотка: нанесите легкий удар по предполагаемому центру, затем проверьте симметричность отпечатка относительно краев прутка.
На прутках из закаленной стали или твердых сплавов разметку выполняйте алмазным или карбидным керном. Усилие удара должно быть минимальным (0,5–1 кг), чтобы избежать сколов. Для повышения точности используйте лупу с 5–10-кратным увеличением при нанесении рисок. При работе с цветными металлами (алюминий, медь) применяйте графитовый карандаш или маркер с тонким стержнем – металлические керны оставляют глубокие вмятины, искажающие центр.
Фиксация прутка во время разметки критически важна. Используйте призмы с V-образными пазами или тиски с мягкими губками (медными, алюминиевыми). Для прутков длиной более 300 мм закрепите второй конец в люнете или подставке, чтобы исключить прогиб. Перед сверлением проверьте разметку, измерив расстояние от центра до краев прутка в четырех точках – отклонение не должно превышать 0,1 мм.
Какие режимы сверления подходят для разных металлов и диаметров
Для стали с пределом прочности до 700 МПа при диаметре сверла 3–6 мм оптимальная частота вращения – 1200–1800 об/мин, подача – 0,05–0,1 мм/об. При увеличении диаметра до 10–12 мм снижайте обороты до 600–900 об/мин, а подачу увеличивайте до 0,15–0,2 мм/об. Для нержавеющей стали (например, AISI 304) обороты уменьшайте на 20–30%, а подачу – на 10–15%, используя СОЖ на масляной основе. Чугун сверлите на 800–1200 об/мин при диаметре 5–8 мм с подачей 0,1–0,15 мм/об, избегая резких остановок, чтобы не выкрашивать кромки.
Алюминий и его сплавы (Д16, АМг6) требуют высоких оборотов: 2000–3000 об/мин для сверл 2–5 мм и 1000–1500 об/мин для 10–15 мм. Подача – 0,15–0,3 мм/об, но при диаметре свыше 12 мм снижайте её до 0,1 мм/об, чтобы избежать налипания стружки. Для меди и латуни используйте 1500–2500 об/мин при диаметре до 8 мм, подача – 0,1–0,2 мм/об; при больших диаметрах обороты уменьшайте до 800–1200 об/мин. Титановые сплавы (ВТ6) сверлите на низких оборотах (100–300 об/мин) с подачей 0,02–0,05 мм/об, применяя обильное охлаждение эмульсией.
При сверлении отверстий малого диаметра (менее 2 мм) в любом металле обороты повышайте до 3000–5000 об/мин, а подачу снижайте до 0,01–0,03 мм/об. Для твердых сплавов (например, инструментальная сталь) используйте сверла с покрытием TiN или TiAlN, обороты – 300–600 об/мин, подача – 0,05–0,1 мм/об. Всегда корректируйте режимы в зависимости от жесткости станка и закрепления заготовки: при вибрациях снижайте обороты на 20–40% и увеличивайте подачу на 10–20%.
Как избежать смещения сверла при начале работы
Смещение сверла на начальном этапе – основная причина неточных отверстий. Чтобы предотвратить это, используйте кернер с углом заточки 60–90° и ударный инструмент (молоток 200–300 г). Глубина кернения должна составлять 0,3–0,5 мм: этого достаточно для фиксации сверла, но недостаточно для деформации заготовки. Для прутков диаметром менее 10 мм применяйте кернер с тонким острием (радиус 0,1–0,2 мм), для толстых – стандартный (радиус 0,3–0,5 мм).
При работе с закалёнными сталями (HRC 40+) замените кернение на предварительное сверление центровочным сверлом диаметром 2–3 мм. Угол заточки такого сверла – 90°, что обеспечивает самоцентрирование. Режимы резания: частота вращения 800–1200 об/мин, подача 0,05–0,1 мм/об. Для цветных металлов (алюминий, медь) используйте сверла с углом 118–135° и подачу 0,1–0,2 мм/об.
Фиксация заготовки критически важна. Применяйте тиски с призматическими губками или V-образные опоры для круглых прутков. Усилие зажима должно исключать проворачивание, но не деформировать заготовку. Для прутков диаметром 20 мм и более используйте дополнительные прижимы с шагом 50–70 мм. В таблице приведены рекомендуемые параметры зажима:
| Диаметр прутка, мм | Усилие зажима, Н·м | Материал губок |
|---|---|---|
| 5–10 | 15–25 | Сталь 45 |
| 10–20 | 30–50 | Сталь 40Х |
| 20–40 | 60–100 | Сталь 40Х с насечкой |
Начинайте сверление на минимальной частоте вращения (300–500 об/мин для стали, 500–800 об/мин для алюминия) с подачей 0,02–0,05 мм/об. После образования лунки глубиной 1–1,5 мм увеличьте подачу до рабочих значений. Для сверл диаметром свыше 8 мм используйте кондуктор с направляющей втулкой, внутренний диаметр которой превышает диаметр сверла на 0,05–0,1 мм. Смазка: эмульсия для стали, керосин для алюминия, сухое резание для чугуна.
Какие смазочно-охлаждающие жидкости применять для чистого отверстия
Для сверления металлических прутков с минимальным заусенцем и точным отверстием используют специализированные СОЖ, снижающие трение и отводящие тепло. При работе с углеродистыми сталями (Ст3, Ст20) эффективны эмульсии на основе минеральных масел с присадками – например, Blaser Swisslube Vascomill MMS FA 2 (концентрация 5–8%) или Castrol Hysol XF (3–6%). Для нержавеющих сталей (12Х18Н10Т, AISI 304) подходят синтетические жидкости с высоким содержанием хлора и серы: Mobilcut 230 (7–10%) или Quakercool 7020 BF (5–7%). Алюминиевые сплавы (Д16, АМг6) требуют безхлорных составов – Fuchs ECOCOOL ALU-CUT (4–6%) или Rhenus XY 190 AL (3–5%), предотвращающих налипание стружки.
- Чугун (СЧ20, ВЧ40): сульфофрезол И-20А (неразбавленный) или Shell Macron EDM 110 (5–7%) – снижают пылеобразование и износ сверла.
- Титановые сплавы (ВТ6, Grade 5): Blaser Vasco 6000 (10–12%) или Castrol Syntilo 9913 (8–10%) – содержат фосфорные присадки, защищающие от схватывания.
- Твердые сплавы (ВК8, Т15К6): керосин с добавлением 10–15% масла И-40А или специализированные пасты типа Molykote G-Rapid Plus – наносятся кистью на сверло перед работой.
При сверлении глубоких отверстий (L/D > 5) подачу СОЖ осуществляют под давлением 0,3–0,5 МПа через внутренние каналы сверла или внешний шланг. Для ручного инструмента используют аэрозоли: WD-40 Specialist Metal Cutting или CRC Cutting Oil – распыляют на сверло каждые 10–15 секунд. Температура жидкости не должна превышать 30°C; при перегреве свыше 60°C эффективность присадок падает на 40–60%.
Как проверить точность сверления и исправить отклонения
Для проверки соосности отверстия используйте индикатор часового типа с ценой деления 0,01 мм. Закрепите пруток в призмах или тисках с параллельными губками, установите индикатор на магнитную стойку и подведите наконечник к краю отверстия. Медленно вращайте пруток, фиксируя отклонения стрелки. Допустимое смещение центра – не более 0,05 мм для большинства задач; при превышении требуется корректировка.
Визуальный контроль проводите с помощью штангенциркуля с глубиномером или микрометрического нутромера. Измерьте диаметр отверстия в трех сечениях: у входа, в середине и у дна. Разница показаний не должна превышать 0,1 мм. Для проверки перпендикулярности оси используйте угольник с точностью 90°±0,5° – прикладывайте его к торцу прутка и стенке отверстия, оценивая зазор на просвет.
Если отклонение превышает допуск, исправьте его расточкой или дополнительным сверлением. Для расточки используйте борштангу с резцом из твердого сплава ВК8 или Т15К6, закрепленную в патроне токарного станка. Подача – 0,05–0,1 мм/об, скорость резания – 30–50 м/мин для стали Ст3. При сверлении корректируйте положение прутка, смещая его в тисках на величину отклонения, зафиксированную индикатором, и повторяйте операцию сверлом на 0,2–0,3 мм больше требуемого диаметра.
Для мелких отклонений (до 0,2 мм) применяйте развертку с регулируемым диаметром или коническую развертку. Предварительно просверлите отверстие на 0,1–0,15 мм меньше номинала, затем обработайте разверткой с охлаждением эмульсией или маслом И-20А. Скорость вращения – 10–15 м/мин, подача ручная, равномерная. После развертывания повторно проверьте соосность индикатором.
При невозможности механической корректировки используйте эпоксидный компаунд с металлическим наполнителем (например, алюминиевую пудру). Заполните отклоненную часть отверстия смесью, выровняйте по центру с помощью калиброванного стержня и дайте затвердеть 24 часа при 20°C. После полимеризации просверлите новое отверстие по центру, контролируя положение индикатором. Метод применим для неответственных деталей с допуском ±0,3 мм.
