Что означает потеря по изоляции ротора

Изоляция обмоток ротора – критически важный элемент асинхронных и синхронных электродвигателей, определяющий их надежность и ресурс. При снижении сопротивления изоляции ниже 0,5 МОм (для двигателей напряжением до 1 кВ) или 1 МОм на 1 кВ (для высоковольтных машин) возникают токи утечки, ведущие к локальному перегреву, электрическим пробоям и ускоренному износу активных частей. В 60% случаев отказов электродвигателей причиной становится именно деградация изоляции ротора, причем в 40% из них – из-за нарушения технологии эксплуатации.

Основные причины потери изоляции включают термическое старение (превышение допустимой температуры на 10–15°C сокращает срок службы изоляции класса F в 2 раза), механические повреждения (вибрация свыше 4,5 мм/с для двигателей мощностью до 100 кВт), загрязнение проводящими частицами (угольная пыль, металлическая стружка) и воздействие влаги (относительная влажность выше 80% при отсутствии герметизации). Особую опасность представляют микротрещины в лаковой пленке, возникающие при циклических нагрузках: они становятся очагами коронных разрядов, ускоряющих разрушение диэлектрика.

Последствия потери изоляции проявляются в виде снижения КПД (до 5–7% из-за дополнительных потерь на нагрев), несимметрии токов фаз (разбаланс свыше 5% приводит к перегреву подшипников) и повышенного уровня вибрации (на 30–50% выше нормы). В высоковольтных двигателях (6 кВ и выше) пробой изоляции ротора часто сопровождается дуговым замыканием на корпус, что вызывает оплавление стержней беличьей клетки и разрушение магнитопровода. Для предотвращения аварий рекомендуется проводить периодический контроль сопротивления изоляции (не реже 1 раза в 6 месяцев для двигателей в тяжелых условиях) и термографический мониторинг (превышение температуры обмоток на 20°C над расчетной требует немедленной остановки).

Потеря изоляции ротора: причины и последствия для двигателя

Основные причины деградации изоляции ротора включают термические перегрузки, механические повреждения и воздействие агрессивных сред. Превышение допустимой температуры на 10–15°C сокращает срок службы изоляции класса F на 50%, а при 180°C и выше происходит её необратимое разрушение. Вибрации с амплитудой свыше 0,1 мм на частотах 50–100 Гц приводят к микротрещинам в лаковой плёнке, особенно в местах крепления обмотки. Химически активные вещества – пары масел, кислот или щелочей – вызывают коррозию изоляционных материалов, снижая их диэлектрическую прочность до 30% от номинала за 2–3 года эксплуатации в неблагоприятных условиях.

Для предотвращения потери изоляции необходимо контролировать температуру ротора (не выше 155°C для класса F), проводить периодическую очистку обмоток от загрязнений и проверять целостность изоляции мегомметром (сопротивление – не менее 1 МОм при 1 кВ). При обнаружении дефектов рекомендуется перемотка ротора с применением эпоксидных компаундов, устойчивых к термоциклированию.

Как определить признаки повреждения изоляции ротора в электродвигателе

Первым сигналом служит неравномерный нагрев корпуса двигателя. При термографическом обследовании разница температур между симметричными участками статора и ротора свыше 10–15°C указывает на локальные дефекты изоляции. Особое внимание уделяют зонам у лобовых частей обмотки ротора – здесь перегрев часто превышает 30°C из-за ухудшения теплоотвода.

Вибрационный анализ выявляет аномалии на частотах, кратных частоте вращения ротора. При повреждении изоляции появляются гармоники 2× и 3× от основной частоты, амплитуда которых растет пропорционально нагрузке. Для двигателей с частотой вращения 1500 об/мин характерны пики на 50 и 75 Гц в спектре вибрации, фиксируемые датчиками с чувствительностью не ниже 10 мВ/g.

Токовый анализ показывает искажение формы тока статора. При межвитковых замыканиях в роторе возникают несимметрия фазных токов свыше 5% и высшие гармоники (особенно 5-я и 7-я) с амплитудой более 2% от основной. Для точной диагностики используют анализаторы спектра с разрешением не менее 0,1 Гц и полосой пропускания до 1 кГц.

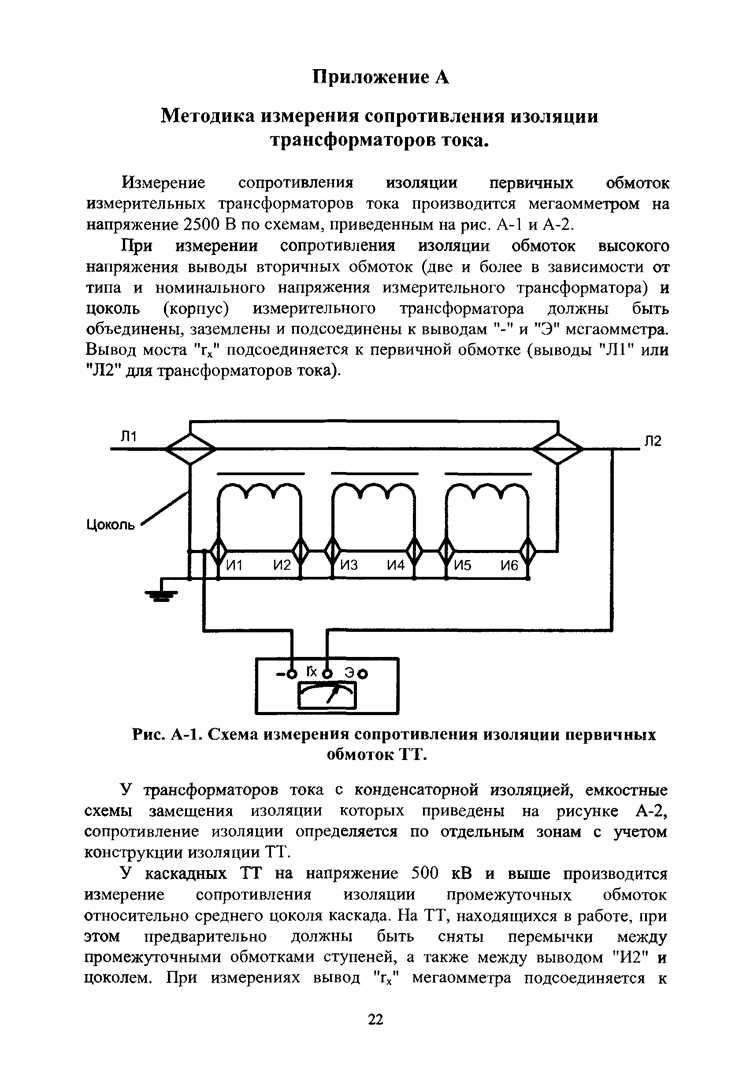

Падение сопротивления изоляции ниже 1 МОм при испытании мегомметром на 1000 В – критический показатель. Для роторов с номинальным напряжением до 690 В допустимое значение составляет не менее 5 МОм при температуре 20°C. При влажности свыше 80% порог снижается до 2 МОм, но требует повторной проверки после сушки.

Осциллографирование напряжения на кольцах ротора (для двигателей с фазным ротором) выявляет провалы и всплески амплитудой более 15% от номинального значения. При вращении ротора с частотой 25 Гц дефекты изоляции проявляются как периодические искажения формы сигнала с частотой 50–150 Гц, синхронизированные с механическим вращением.

Акустический контроль фиксирует изменение шумовой картины. При повреждении изоляции появляются металлические стуки с частотой 1–3 кГц, усиливающиеся под нагрузкой. Для регистрации используют направленные микрофоны с частотным диапазоном 20 Гц–20 кГц и динамическим диапазоном не менее 90 дБ.

Комплексная диагностика включает сравнение данных за разные периоды эксплуатации. Рост тока холостого хода на 10–15% при неизменном напряжении питания, увеличение времени разгона на 20% или снижение КПД на 3–5% – прямые следствия деградации изоляции ротора. Для подтверждения проводят высоковольтные испытания переменным током с частотой 0,1 Гц и амплитудой до 2Uном.

Основные механические причины разрушения изоляционного слоя ротора

Вибрации с частотой выше 10–15 Гц, превышающие допустимые нормы по ГОСТ 20815-93 (для двигателей мощностью до 1000 кВт), вызывают усталостное растрескивание изоляции обмоток ротора. Особенно критичны резонансные колебания на частотах, близких к собственной частоте ротора (обычно 50–150 Гц), приводящие к микротрещинам в лаковой пленке и последующему отслоению изоляции. Устраняется балансировкой ротора с точностью до 0,5–1,0 г·мм/кг и контролем жесткости опорных узлов.

Абразивный износ изоляции возникает при попадании в зазор между ротором и статором частиц размером более 50 мкм (пыль, металлическая стружка, окалина). Скорость истирания лаковой изоляции класса F при линейной скорости ротора 30 м/с достигает 0,02–0,05 мм/1000 ч. Защита – установка фильтров с ячейкой не более 40 мкм и регулярная очистка воздушных каналов с периодичностью, зависящей от запыленности среды (для промышленных условий – каждые 200–300 ч работы).

Влияние температурных перегрузок на изоляцию обмоток ротора

Температурные перегрузки – основная причина деградации изоляции обмоток ротора, особенно в асинхронных двигателях с классом нагревостойкости F (155°C) или H (180°C). Превышение допустимой температуры на 10°C сокращает срок службы изоляции в 2 раза, согласно правилу Монтзингера. Для эпоксидных компаундов, используемых в современных роторах, критическая точка начинается с 160–170°C, когда начинается термическое разложение связующих компонентов. В результате образуются микротрещины, снижающие электрическую прочность изоляции до 30–50% от номинальной за 500–1000 часов эксплуатации.

Кратковременные перегревы до 200–250°C приводят к необратимым изменениям: обугливанию лаковой основы, выделению летучих соединений и потере адгезии между проводниками и изоляцией. В двигателях с частотным регулированием риск возрастает из-за высших гармоник, вызывающих дополнительный нагрев на 15–25%. Для защиты рекомендуется устанавливать датчики температуры с порогом срабатывания на 10–15°C ниже предельной температуры класса изоляции, а также использовать системы принудительного охлаждения с расходом воздуха не менее 0,5 м³/мин на 1 кВт мощности.

Длительное воздействие температур выше 130°C для класса F инициирует окисление полимерных материалов, что проявляется в увеличении тангенса угла диэлектрических потерь (tgδ) с 0,01 до 0,05–0,1. Это снижает сопротивление изоляции до критических значений (менее 1 МОм при 500 В мегаомметра). Для диагностики применяют метод частичных разрядов: при температурной деградации их амплитуда возрастает на 40–60% при напряжении 1,2Uном.

Предотвращение перегревов требует контроля токовой нагрузки (не более 1,1Iном для длительного режима), регулярной очистки вентиляционных каналов (засорение на 30% увеличивает температуру обмоток на 12–18°C) и замены изоляции при снижении сопротивления ниже 10 МОм. Для высоконагруженных двигателей (например, в металлургии) эффективны термостойкие слюдосодержащие ленты с рабочей температурой до 220°C, продлевающие ресурс в 3–4 раза.

Роль влаги и агрессивных сред в деградации изоляции ротора

Влага – один из ключевых факторов, ускоряющих разрушение изоляции ротора. При относительной влажности воздуха выше 60% на поверхности изоляционных материалов образуется тонкая пленка воды, снижающая их электрическое сопротивление на 2–3 порядка. Для эпоксидных компаундов, используемых в обмотках роторов асинхронных двигателей, критическое значение влажности составляет 75%: при превышении этого порога начинается гидролиз полимерной матрицы, приводящий к образованию микротрещин и снижению пробивного напряжения на 40–60% за 1000 часов эксплуатации.

Агрессивные среды действуют избирательно, но не менее разрушительно. Сероводород (H₂S) и аммиак (NH₃), присутствующие в химических производствах, вызывают сульфидирование и аминирование медных проводников, что приводит к коррозии и отслоению изоляции. В нефтегазовой отрасли углеводороды проникают в полимерную структуру изоляции, снижая ее механическую прочность на 30–50% за 6 месяцев. Особенно уязвимы полиимидные пленки: при контакте с хлорсодержащими соединениями их диэлектрическая прочность падает до 2 кВ/мм (против 20 кВ/мм в исходном состоянии).

• Кислотные пары (HCl, H₂SO₄) разрушают изоляцию за счет химического травления: скорость деградации стеклослюдяных лент в среде с pH=3 достигает 0,1 мм/год.
• Щелочные растворы (NaOH, KOH) вызывают омыление связующих смол, что приводит к расслоению изоляции и снижению адгезии к проводникам.
• Солевые туманы (NaCl, MgCl₂) провоцируют электрохимическую коррозию, особенно в местах микроповреждений изоляции, где образуются токопроводящие мостики.

Эффективная защита требует комбинированного подхода. Для двигателей, работающих в условиях повышенной влажности, рекомендуется применять изоляцию класса F или H с гидрофобными добавками (например, кремнийорганические соединения), а также использовать герметичные корпуса с IP65–IP68. В агрессивных средах оправдано нанесение дополнительных защитных покрытий: фторопластовых пленок (толщиной 50–100 мкм) или эпоксидно-полиуретановых компаундов с химически стойкими наполнителями (оксид алюминия, карбид кремния). Критическое значение имеет регулярный контроль сопротивления изоляции: падение ниже 1 МОм при напряжении 500 В сигнализирует о необходимости сушки или замены обмотки.

Температурные циклы усиливают негативное воздействие влаги и агрессивных сред. При нагреве до 120–150°C вода и химические реагенты проникают вглубь изоляции, а при охлаждении конденсируются, вызывая микроразрывы. Для минимизации рисков в таких условиях применяют вакуумную пропитку обмоток с последующей полимеризацией при 180°C, что снижает пористость изоляции до 0,5%. В особо тяжелых случаях (например, в морской технике) используют роторы с полностью герметизированными обмотками, заполненными инертным газом (азотом) под избыточным давлением 0,2–0,3 МПа.

Электрические перенапряжения как фактор ускоренного износа изоляции

Перенапряжения в электрических сетях делятся на коммутационные, атмосферные и резонансные. Коммутационные возникают при включении/отключении индуктивных нагрузок (трансформаторы, двигатели) и достигают 3–4 кратного номинального напряжения. Атмосферные перенапряжения, вызванные грозовыми разрядами, превышают рабочее напряжение в 5–10 раз, а их фронт нарастания составляет 1–10 мкс. Резонансные перенапряжения формируются при нелинейных нагрузках и могут длиться до нескольких секунд с амплитудой до 2,5U_ном.

Изоляция ротора рассчитана на длительное воздействие номинального напряжения, но кратковременные перенапряжения вызывают локальные пробои. При амплитуде свыше 1,5U_ном в изоляции возникают частичные разряды, разрушающие полимерные связи. Для эпоксидной изоляции класса F каждый импульс с амплитудой 2U_ном сокращает срок службы на 0,1–0,3%. После 10⁴–10⁵ таких воздействий наступает необратимое повреждение.

• Коммутационные перенапряжения: длительность 0,1–1 мс, частота следования до 100 Гц при частых переключениях.
• Атмосферные перенапряжения: энергия разряда до 10 кДж, скорость нарастания тока 10¹⁰ А/с.
• Резонансные перенапряжения: частота 100–1000 Гц, коэффициент перенапряжения 1,8–2,5.

Механизм деградации изоляции под действием перенапряжений включает три стадии: ионизация воздушных включений, образование проводящих каналов и тепловой пробой. При напряженности поля свыше 3 кВ/мм в микропорах изоляции возникают частичные разряды с температурой до 1000 °C. Это приводит к карбонизации органических компонентов и снижению электрической прочности на 15–20% после 1000 импульсов.

Для защиты роторной изоляции применяют следующие методы:

1. Установка ОПН (ограничителей перенапряжений) с уровнем защиты 1,7–1,8U_ном для двигателей 6–10 кВ.
2. Использование RC-цепочек (R=10–50 Ом, C=0,1–0,5 мкФ) для сглаживания фронта коммутационных перенапряжений.
3. Применение изоляции с повышенной стойкостью к частичным разрядам (например, полиимидные пленки с наполнителем из наночастиц Al₂O₃).
4. Контроль качества изоляции методом измерения уровня частичных разрядов (норма <10 пКл при U_ном).

Эффективность защиты оценивают по коэффициенту перенапряжения K_п = U_max/U_ном. Для двигателей с изоляцией класса B допустимо K_п ≤ 2,2, для класса F – K_п ≤ 2,0. Превышение этих значений на 10% сокращает ресурс изоляции в 2–3 раза. В сетях с частыми коммутациями (насосные станции, компрессорные установки) рекомендуется устанавливать фильтры dU/dt с порогом срабатывания 500 В/мкс.

Диагностика последствий перенапряжений включает:

• Тепловизионный контроль – локальные перегревы свыше 5 °C относительно соседних участков.
• Анализ спектра вибраций – появление гармоник на частотах 2f_сет и 3f_сет.
• Измерение сопротивления изоляции – снижение ниже 10 МОм для двигателей 6 кВ.
• Испытание повышенным напряжением – пробой при 1,5U_ном свидетельствует о критическом износе.

В сетях с частыми грозовыми перенапряжениями (районы с грозовой активностью >40 ч/год) срок службы изоляции сокращается на 30–50%. Для таких условий применяют комбинированную защиту: ОПН на вводе + RC-цепочки на обмотках. При этом емкость конденсаторов выбирают из расчета 0,1 мкФ на 1 кВ номинального напряжения. Для двигателей мощностью свыше 1 МВт дополнительно устанавливают разрядники с током срабатывания 5 кА.

Экономический эффект от защиты от перенапряжений подтверждается данными эксплуатации: при установке ОПН на двигателях 6 кВ мощностью 500–1000 кВт межремонтный период увеличивается с 3 до 7 лет. Стоимость защиты составляет 2–5% от стоимости двигателя, при этом предотвращенный ущерб от аварийного останова достигает 15–20% стоимости оборудования за один инцидент.

Последствия короткого замыкания в обмотках ротора для работы двигателя

Короткое замыкание (КЗ) в обмотках ротора асинхронного двигателя приводит к резкому снижению сопротивления цепи, что вызывает неконтролируемый рост тока. При этом плотность тока в поврежденных витках может превышать номинальные значения в 10–20 раз, вызывая локальный перегрев до 300–500°C за считанные секунды. Температурное воздействие разрушает изоляцию соседних проводников, расширяя зону повреждения и ускоряя деградацию обмотки. В синхронных машинах КЗ ротора дополнительно нарушает симметрию магнитного поля, что приводит к пульсациям момента и вибрациям с частотой, кратной частоте вращения.

Нарушение электромагнитного баланса при КЗ ротора проявляется в виде асимметрии токов статора, фиксируемой по гармоническому анализу. В трехфазных двигателях это вызывает появление обратной последовательности токов, нагружающей обмотки статора дополнительными потерями до 15–25% от номинальной мощности. Для двигателей мощностью свыше 100 кВт такие потери эквивалентны снижению КПД на 3–7%, что при непрерывной эксплуатации увеличивает энергопотребление на 5–10 тыс. кВт·ч в год. В системах с частотным регулированием КЗ ротора искажает сигналы датчиков положения, вызывая сбои в работе преобразователя.

Механические последствия включают повышенный износ подшипников из-за неравномерного распределения нагрузки. Вибрации, возникающие при КЗ, достигают 2–4 мм/с (по ГОСТ ИСО 10816-3 – предельно допустимый уровень для класса 2), что сокращает ресурс подшипников на 30–50%. В двигателях с жестким креплением к фундаменту вибрации передаются на несущие конструкции, вызывая усталостные трещины в металле. Для высокоскоростных агрегатов (n > 3000 об/мин) КЗ ротора может спровоцировать резонансные колебания, приводящие к разрушению вала или муфты.

Эксплуатационные риски при КЗ ротора зависят от типа двигателя и условий работы. В крановых и лифтовых приводах несимметрия момента вызывает рывки и неравномерное движение, что увеличивает вероятность аварийных остановок. В насосах и вентиляторах КЗ ротора снижает напор на 10–15% из-за уменьшения магнитного потока, что требует компенсации увеличением частоты вращения, повышая нагрузку на привод. Для взрывозащищенных двигателей перегрев обмоток при КЗ создает опасность воспламенения окружающей среды, особенно в зонах с категорией взрывоопасности IIB или IIC.

Диагностика КЗ ротора проводится методами анализа токов статора, спектрального анализа вибраций и тепловизионного контроля. Признаки КЗ: увеличение тока холостого хода на 15–30%, появление гармоник с частотами (1±2s)f₁ в спектре тока (где s – скольжение, f₁ – частота сети), локальный нагрев корпуса в зоне повреждения свыше 80°C. Для предотвращения развития КЗ рекомендуется установка реле обратной последовательности с уставкой 5–10% от номинального тока и регулярный контроль сопротивления изоляции обмоток ротора (норма – не менее 1 МОм при 20°C). При обнаружении КЗ двигатель подлежит немедленному отключению для предотвращения каскадного повреждения статора.
