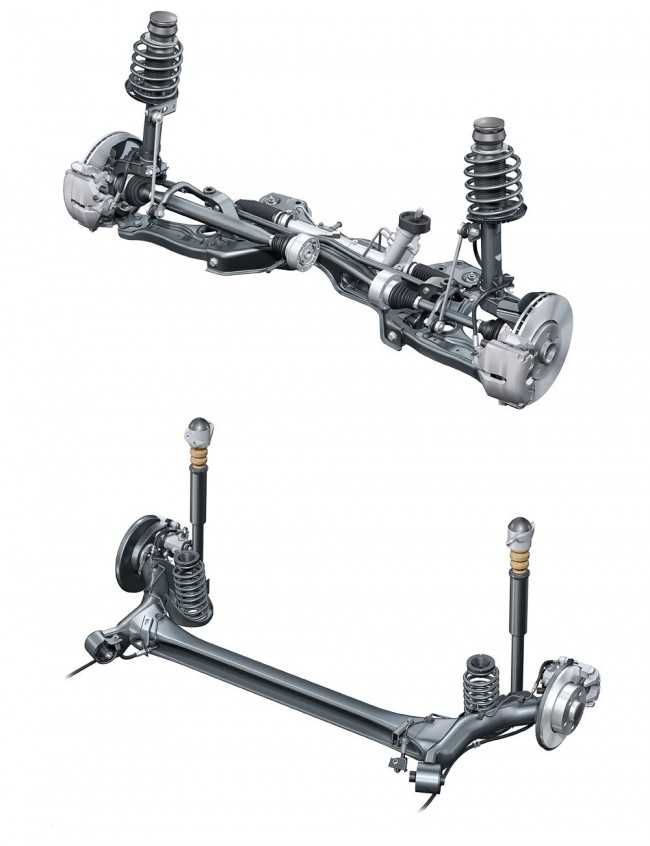

Передняя подвеска макферсон что это

Подвеска Макферсон – одна из самых распространённых конструкций в современном автомобилестроении. Её используют на передней оси более 80% серийных легковых автомобилей, включая модели Volkswagen Golf, Toyota Corolla и Ford Focus. Основное преимущество – компактность и низкая стоимость производства при сохранении приемлемой управляемости. Конструкция состоит из трёх ключевых элементов: амортизационной стойки, нижнего рычага и стабилизатора поперечной устойчивости.

Амортизационная стойка объединяет в себе пружину и гидравлический амортизатор, что сокращает количество деталей и упрощает сборку. Нижний рычаг крепится к кузову через сайлентблоки и к поворотному кулаку через шаровую опору. Стабилизатор поперечной устойчивости подключается к рычагу через стойки стабилизатора, снижая крен кузова на 20–30% при прохождении поворотов. Такая схема обеспечивает баланс между комфортом и управляемостью, но имеет ограничения по нагрузкам.

Принцип работы основан на гашении колебаний за счёт сопротивления амортизатора и упругости пружины. При наезде на неровность колесо перемещается вверх, сжимая пружину и амортизатор. Гидравлическая жидкость в амортизаторе проходит через клапаны, создавая сопротивление и замедляя движение. Это предотвращает раскачку кузова и сохраняет контакт шины с дорогой. Однако при высоких нагрузках (например, на бездорожье) эффективность снижается из-за ограниченного хода подвески.

Для продления срока службы рекомендуется проверять состояние сайлентблоков каждые 50 000 км и заменять амортизаторы при пробеге 80 000–100 000 км. Шаровые опоры выходят из строя чаще – их ресурс составляет 60 000–80 000 км. При эксплуатации на плохих дорогах интервалы обслуживания следует сократить на 20–30%. Неисправности проявляются стуками при проезде неровностей, уводом автомобиля в сторону или неравномерным износом шин.

Что такое подвеска Макферсон: устройство и принцип работы

• Амортизационная стойка – совмещает функции амортизатора и направляющего элемента, воспринимая вертикальные и боковые нагрузки.
• Пружина – устанавливается на стойке, обеспечивая упругость и гашение колебаний.
• Нижний рычаг – крепится к кузову через сайлентблоки и к поворотному кулаку через шаровую опору, определяя геометрию колеса.
• Стабилизатор поперечной устойчивости – соединяет рычаги левой и правой сторон, снижая крен кузова в поворотах.

Конструкция компактна, что позволяет экономить пространство в моторном отсеке, и проста в обслуживании. Однако из-за совмещения функций стойка испытывает повышенные нагрузки, что ускоряет износ опорных подшипников и сайлентблоков. Рекомендуется проверять состояние этих элементов каждые 20–30 тыс. км, особенно при эксплуатации на неровных дорогах.

Принцип работы основан на преобразовании кинетической энергии колебаний в тепловую за счёт гидравлического сопротивления амортизатора. При наезде на препятствие колесо перемещается вверх, сжимая пружину и амортизатор. Стойка, закреплённая в верхней опоре кузова, передаёт усилие на кузов через подшипник, а нижний рычаг удерживает колесо в заданной плоскости. Угол развала регулируется изменением положения стойки относительно кузова или заменой эксцентриковых болтов на рычаге. Для точной настройки геометрии подвески используйте стенды с лазерной центровкой – погрешность в 0,5° может сократить ресурс шин на 15–20%.

Из каких ключевых элементов состоит подвеска Макферсон

Стойка амортизатора – центральный элемент конструкции, объединяющий функции демпфирования и направляющего устройства. Она состоит из телескопической трубы с поршнем и штоком, заполненной газом или маслом, и пружины, установленной вокруг корпуса. В верхней части стойка крепится к кузову через опорный подшипник, обеспечивающий её вращение при поворотах колёс. Нижний конец фиксируется к поворотному кулаку болтовым соединением, выдерживающим динамические нагрузки до 3–5 тонн.

Поворотный кулак – литая или кованая деталь, соединяющая стойку с колесом и рулевым управлением. Через него передаются усилия от тормозного суппорта, ступицы и шаровой опоры. В современных исполнениях кулак изготавливают из высокопрочных сплавов (например, алюминий с добавками кремния) для снижения неподрессоренных масс. Его геометрия определяет углы установки колёс: кастор, развал и схождение, критичные для управляемости.

Нижний рычаг подвески – поперечный или диагональный элемент, воспринимающий боковые и продольные нагрузки. В классической схеме Макферсон он крепится к подрамнику через сайлентблоки, а к поворотному кулаку – через шаровую опору. Рычаги изготавливают из штампованной стали или алюминия, причём последние на 20–30% легче, но дороже. На спортивных автомобилях применяют регулируемые рычаги с эксцентриковыми болтами для точной настройки развала.

Шаровая опора – шарнирное соединение между нижним рычагом и поворотным кулаком, обеспечивающее подвижность в трёх плоскостях. Корпус опоры изготавливают из закалённой стали, а шаровой палец – из хромированной легированной стали с полимерным вкладышем. Ресурс опоры зависит от условий эксплуатации: при езде по неровностям он снижается на 40–60% по сравнению с городскими режимами. Замена требуется при люфте свыше 0,5 мм или повреждении пыльника.

Стабилизатор поперечной устойчивости – П-образный стержень, уменьшающий крен кузова при поворотах. Он крепится к подрамнику через резиновые втулки, а к стойкам амортизаторов – через стойки стабилизатора с шаровыми наконечниками. Диаметр стержня варьируется от 16 до 24 мм в зависимости от массы автомобиля: для легковых моделей оптимален диапазон 18–20 мм. При тюнинге диаметр увеличивают на 2–4 мм, но это повышает жёсткость подвески на 15–25%.

Опорный подшипник стойки – роликовый или шариковый узел, расположенный между верхней опорой стойки и кузовом. Он обеспечивает вращение стойки при поворотах руля с минимальным трением. В большинстве случаев подшипник интегрирован в опору, изготавливаемую из армированного пластика или металла. При износе появляется скрип или стук при вращении руля, а зазор свыше 1 мм приводит к неравномерному износу шин. Замена опоры требуется каждые 80–120 тыс. км.

Пружина подвески – винтовая деталь из закалённой стали (чаще всего 54SiCr6 или 60Si2Mn), воспринимающая вес автомобиля. Её жёсткость определяется диаметром проволоки (10–16 мм), количеством витков (5–9) и шагом навивки. На легковых автомобилях используют пружины с прогрессивной характеристикой, где жёсткость увеличивается при сжатии. При установке неоригинальных пружин важно соблюдать соответствие длины и диаметра, иначе изменятся дорожный просвет и углы установки колёс.

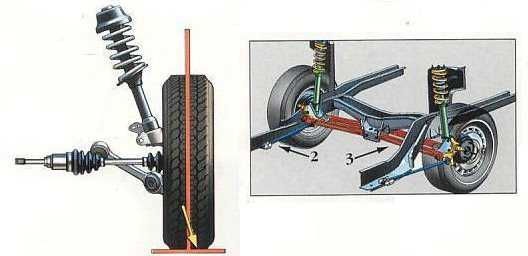

Как амортизационная стойка взаимодействует с другими деталями

Амортизационная стойка Макферсон интегрирована в подвеску через три ключевых узла: верхнюю опору, поворотный кулак и стабилизатор поперечной устойчивости. Верхняя опора, закреплённая на кузове через резинометаллический подшипник, передаёт вертикальные нагрузки от колеса на кузов, одновременно обеспечивая поворот стойки при рулении. Зазор между опорой и кузовом не должен превышать 2–3 мм – превышение этого значения указывает на износ подшипника, что приводит к стукам при проезде неровностей и ухудшению управляемости. Поворотный кулак соединяется со стойкой через шарнирный подшипник или болтовое крепление (в зависимости от конструкции), фиксируя её нижнюю часть и передавая боковые усилия при поворотах.

Взаимодействие с пружиной требует точной центровки: пружина устанавливается между нижней чашкой стойки и верхней опорой, а её витки не должны касаться друг друга при полном сжатии. Для проверки зазора между витками используют щуп толщиной 4–5 мм – если он не проходит, пружину заменяют. Несоосность пружины и стойки на 2° и более вызывает неравномерный износ амортизатора и снижение ресурса на 30–40%. При замене стойки рекомендуется одновременно менять пружину, если её остаточная деформация превышает 5% от номинальной длины.

Стойка стабилизатора соединяет амортизационную стойку с поперечным стабилизатором через шаровые шарниры, компенсируя крены кузова при поворотах. Люфт в шарнирах свыше 0,5 мм приводит к запаздыванию реакции подвески на 0,1–0,2 с, что критично для автомобилей с высоким центром тяжести (например, кроссоверы). При диагностике проверяют момент затяжки гайки шарнира (обычно 40–60 Н·м) и отсутствие коррозии на штоке – ржавчина увеличивает трение в направляющей втулке, снижая эффективность амортизации на 15–20%. Для продления ресурса рекомендуется смазывать шток силиконовой смазкой при каждой замене пыльника.

Нижний рычаг подвески через шаровую опору или сайлентблоки воспринимает продольные и поперечные нагрузки, разгружая амортизационную стойку. Износ сайлентблоков (допустимый люфт – до 1 мм) смещает геометрию подвески, вызывая неравномерный износ протектора шин (пилообразный износ по краям). При замене стойки обязательно проверяют углы установки колёс: отклонение кастера на 0,5° от нормы увеличивает усилие на руле на 8–12% и снижает стабильность на прямой. Для точной регулировки используют стенды с лазерными датчиками, а не оптические системы – погрешность последних достигает 0,3°.

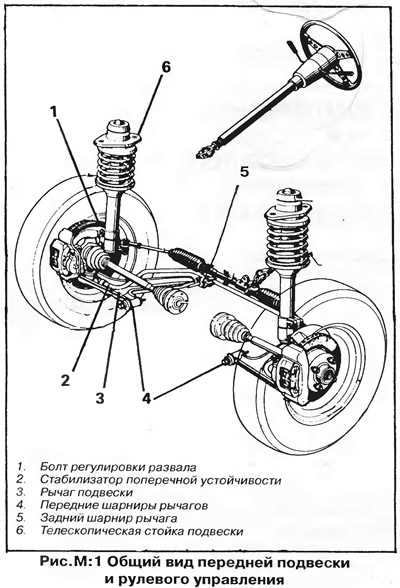

Почему в конструкции используется поперечный рычаг и как он крепится

Поперечный рычаг в подвеске Макферсон выполняет ключевую роль в управлении колесом по двум осям: продольной и поперечной. Его основная задача – удерживать колесо в заданном положении относительно кузова, предотвращая неконтролируемые смещения при разгоне, торможении и прохождении поворотов. Без него подвеска теряла бы стабильность, а нагрузки на амортизационную стойку возрастали бы в 1,5–2 раза, сокращая её ресурс.

Конструктивно рычаг воспринимает следующие виды нагрузок:

• Поперечные – при маневрировании (до 30–40% от общей нагрузки на подвеску).
• Продольные – при торможении или разгоне (до 25–35%).
• Вертикальные – при проезде неровностей (до 15–20%).

Материал рычага – чаще всего штампованная сталь с пределом текучести не менее 350 МПа или алюминиевые сплавы (например, AlSi7Mg) для снижения неподрессоренных масс. В спортивных версиях применяют кованые рычаги с повышенной жёсткостью.

Крепление рычага к кузову осуществляется через два шарнира: передний (резинометаллический сайлентблок) и задний (шаровая опора или второй сайлентблок). Сайлентблоки гасят вибрации и допускают небольшие угловые перемещения, компенсируя деформации кузова. Их ресурс – 80–120 тыс. км, но при агрессивной эксплуатации (езда по ямам, резкие старты) износ ускоряется в 1,5–2 раза.

Шаровая опора, если она используется, обеспечивает подвижность колеса в вертикальной плоскости. Её конструкция включает:

1. Корпус из закалённой стали (HRC 55–60).
2. Шаровой палец с полимерным вкладышем (тефлон, полиамид).
3. Пыльник из хлоропренового каучука (срок службы – 60–100 тыс. км).

При износе шаровой опоры появляется люфт до 0,5–1 мм, что приводит к биению руля на скорости свыше 60 км/ч и неравномерному износу шин.

Крепление рычага к поворотному кулаку выполняется через шаровую опору или болтовое соединение (в зависимости от конструкции). В первом случае нагрузка распределяется равномерно, во втором – жёсткость выше, но требуется точная регулировка углов установки колёс (схождение ±0,1°). Для алюминиевых рычагов используют стальные втулки в местах крепления, чтобы предотвратить смятие резьбы.

Геометрия рычага влияет на кинематику подвески. Угол наклона рычага к горизонтали (обычно 5–12°) определяет:

• Изменение развала при ходе сжатия (до -0,5° на 50 мм хода).
• Стабильность схождения при торможении (допустимое отклонение – не более 0,2°).
• Устойчивость к продольным нагрузкам (критический угол – 15°).

На спортивных автомобилях угол увеличивают до 15–20° для улучшения реакции на руль, но это снижает комфорт на неровностях.

При замене рычага или его элементов необходимо соблюдать момент затяжки креплений:

• Болты сайлентблоков – 80–120 Н·м (для стали) или 60–90 Н·м (для алюминия).
• Гайка шаровой опоры – 50–70 Н·м.
• Болты крепления к кулаку – 90–110 Н·м.

Затяжку проводят на нагруженной подвеске (автомобиль на земле), иначе сайлентблоки будут работать с перекосом, что сократит их ресурс на 30–40%.

Диагностика состояния рычага включает проверку:

• Люфта в шаровой опоре (допустимо – не более 0,1 мм).
• Трещин на рычаге (особенно в зонах сварки).
• Деформации (допустимое отклонение – не более 1 мм на длине 300 мм).
• Износа сайлентблоков (зазор между металлическими втулками и резиной – не более 0,5 мм).

При обнаружении дефектов рычаг подлежит замене – ремонт нецелесообразен из-за высоких нагрузок и требований к безопасности.

Какую роль играет опорный подшипник и как проверить его износ

Износ опорного подшипника проявляется тремя ключевыми признаками: скрип или стук при повороте руля на месте или в движении, неравномерный износ шин (особенно на передней оси) и увеличенный люфт рулевого колеса. При диагностике важно отличать его от неисправностей шаровых опор или рулевых наконечников – опорный подшипник издает металлический скрежет, а не глухой стук. Для проверки поддомкратьте автомобиль, снимите колесо и попросите помощника повернуть руль: если при этом слышен хруст или ощущается сопротивление, подшипник требует замены.

Визуальный осмотр проводится после демонтажа стойки. Проверьте целостность резинового уплотнения – трещины или разрывы указывают на попадание грязи и влаги, что ускоряет коррозию тел качения. Покрутите подшипник рукой: он должен вращаться без заеданий и люфта. Если шарики или ролики имеют следы выработки (ямки, потемнения), ресурс исчерпан. На некоторых моделях (например, Volkswagen Golf V, Toyota Corolla E150) подшипник неразборный – при малейших признаках износа его меняют целиком.

Инструментальная проверка включает замер осевого люфта стойки. Установите индикатор часового типа на верхнюю опору и покачайте автомобиль: допустимое смещение – не более 0,5 мм. Превышение этого значения говорит о критическом износе. Альтернативный метод – использование монтировки: подденьте ею опору снизу и попытайтесь сдвинуть стойку вверх-вниз. Если люфт заметен невооруженным глазом, подшипник подлежит замене. Игнорирование проблемы приводит к разрушению верхней опоры и деформации чашки кузова.

Замена опорного подшипника требует специального инструмента: съемника пружин, динамометрического ключа и стяжек для амортизаторов. При установке нового подшипника смажьте его литиевой смазкой (например, Литол-24) и затяните крепеж с моментом, указанным в мануале (обычно 40–60 Н·м). После сборки обязательно выполните сход-развал – нарушение углов установки колес после демонтажа стойки неизбежно. На автомобилях с пробегом свыше 100 тысяч км рекомендуется менять подшипники парами, даже если износ второго неочевиден.
