Светодиодная лампа на 220В – это не просто источник света, а сложная электронная система, преобразующая переменное напряжение сети в постоянный ток, необходимый для работы светодиодов. В основе конструкции лежит драйвер, который стабилизирует ток и защищает LED-элементы от перегрузок. Типовая схема включает выпрямитель (диодный мост), сглаживающий конденсатор, импульсный преобразователь и цепь обратной связи. Без этих компонентов лампа либо не заработает, либо быстро выйдет из строя.
Ключевой элемент – драйвер. В дешёвых моделях используют простые схемы на резисторах и конденсаторах, которые не обеспечивают стабильный ток и приводят к мерцанию. В качественных лампах применяют импульсные драйверы с ШИМ-регулировкой, поддерживающие ток в пределах ±5% от номинала. Например, для светодиода мощностью 1 Вт требуется ток 300–350 мА – отклонение даже на 20% сокращает срок службы на 40%.
Выпрямительный мост на диодах 1N4007 или аналогичных преобразует переменное напряжение 220В в пульсирующее постоянное (около 310В). После сглаживающего конденсатора (обычно 4,7–10 мкФ на 400В) напряжение становится более стабильным, но всё ещё непригодным для питания светодиодов. Здесь вступает в работу импульсный преобразователь, снижающий напряжение до 3–36В в зависимости от количества последовательно соединённых LED. Частота преобразования – 50–150 кГц, что минимизирует потери и размеры компонентов.
Светодиоды в лампе подключаются последовательно или последовательно-параллельно. Для 220В типична цепочка из 30–60 белых светодиодов с падением напряжения 3–3,3В на каждом. При параллельном подключении обязательно использование токоограничивающих резисторов для каждого канала – иначе разброс параметров приведёт к неравномерному свечению и перегреву. В дорогих моделях применяют токовые зеркала или специализированные микросхемы (например, BP2832A), которые автоматически балансируют ток между группами светодиодов.
Защитные элементы – неотъемлемая часть схемы. Варистор (например, 14D471K) защищает от скачков напряжения, термистор NTC ограничивает пусковой ток, а предохранитель на 1–2А предотвращает возгорание при коротком замыкании. В лампах с активным охлаждением добавляют термодатчик (обычно NTC 10 кОм), который снижает яркость при перегреве радиатора выше 80°C. Игнорирование этих компонентов – частая причина выхода ламп из строя в первые месяцы эксплуатации.
Схема светодиодной лампы 220В: устройство и принцип работы
Светодиодная лампа на 220В состоит из пяти ключевых компонентов: драйвера, светодиодной матрицы, радиатора, корпуса и цоколя. Драйвер – основной функциональный блок, преобразующий переменное напряжение сети в постоянное, стабилизированное для питания светодиодов. Типовая схема включает выпрямительный мост (диоды 1N4007 или аналоги), сглаживающий конденсатор (47–100 мкФ, 400В) и импульсный преобразователь на микросхеме (например, BP2832A или PT4115).
Светодиодная матрица собирается из последовательно-параллельных цепочек SMD-светодиодов (обычно 2835 или 5050). Количество светодиодов зависит от мощности лампы: для 5–7 Вт используют 12–20 элементов, для 10–15 Вт – 30–50. Прямое падение напряжения на одном светодиоде составляет 2,8–3,3 В, поэтому общее напряжение матрицы подбирается близким к выходному напряжению драйвера (например, 30–60 В).
- Входной фильтр: дроссель (1–10 мГн) и конденсатор (0,1–1 мкФ) для подавления помех.
- Защита от перенапряжения: варистор (7D471K) или супрессор (P6KE200A).
- Токоограничивающий резистор (1–10 Ом) на входе драйвера для защиты от бросков тока.
Принцип работы начинается с выпрямления сетевого напряжения диодным мостом. Переменное 220В преобразуется в пульсирующее постоянное (~310В), которое сглаживается конденсатором. Импульсный преобразователь снижает напряжение до рабочего уровня светодиодов, одновременно стабилизируя ток. Например, драйвер на BP2832A поддерживает выходной ток 150–300 мА при напряжении 30–60 В.
Радиатор из алюминия или керамики отводит тепло от светодиодов. Для ламп мощностью 5–10 Вт достаточно пассивного охлаждения с площадью поверхности 20–50 см². При мощности свыше 15 Вт требуется активное охлаждение или увеличенный радиатор. Перегрев светодиодов свыше 85°C снижает срок службы на 30–50%.
Цоколь лампы (E27, E14, GU10) подключается к драйверу через пайку или винтовые клеммы. В дешевых моделях часто отсутствует гальваническая развязка, что делает лампу потенциально опасной при пробое изоляции. Рекомендуется выбирать лампы с изолированным драйвером (например, на основе трансформатора) или использовать внешний диммер с гальванической развязкой.
- Проверка схемы: мультиметром измерьте напряжение на выходе драйвера – оно должно соответствовать расчетному (например, 36 В для 12 светодиодов по 3 В).
- Диагностика неисправностей: отсутствие свечения – проверьте предохранитель, диодный мост и конденсатор; мерцание – замените сглаживающий конденсатор.
- Ремонт: при выходе из строя светодиода замените всю цепочку, так как неисправный элемент увеличивает ток на остальных.
Для самостоятельной сборки лампы на 220В используйте готовые драйверы с фиксированным током (например, HLG-20H-36B для 36 В, 500 мА). Светодиоды подбирайте с запасом по мощности: для 7-ваттной лампы выбирайте матрицу на 10 Вт. Избегайте дешевых компонентов – некачественные конденсаторы вздуваются через 6–12 месяцев, а поддельные микросхемы драйверов не обеспечивают стабильный ток.
Какие компоненты входят в схему светодиодной лампы на 220В
Схема светодиодной лампы на 220В включает драйвер, преобразующий переменное напряжение в постоянное с требуемыми параметрами. Типовые решения используют импульсные преобразователи на базе микросхем типа BP2832A или аналогичных, обеспечивающих стабилизацию тока в диапазоне 15–30 мА для стандартных светодиодов мощностью 3–10 Вт. Входной фильтр из дросселя (1–5 мГн) и конденсатора (0,1–1 мкФ) подавляет высокочастотные помехи, предотвращая сбои в работе соседней электроники. Диодный мост на основе диодов 1N4007 или сборок типа MB6S выпрямляет напряжение, а сглаживающий конденсатор (10–47 мкФ, 400 В) снижает пульсации до уровня ниже 10%.
Светодиодная матрица – ключевой элемент, состоящий из последовательно-параллельных цепочек кристаллов. Для ламп мощностью 5–15 Вт применяют 10–30 светодиодов типа SMD 2835 или 5050 с прямым напряжением 3–3,3 В на элемент. Теплоотвод из алюминиевого сплава с термопастой (например, КПТ-8) отводит тепло от кристаллов, продлевая срок службы до 30 000–50 000 часов. В дешёвых моделях вместо драйвера используют резистивный балласт, что снижает КПД до 60–70% и увеличивает пульсации света до 30–50%.
Защитные компоненты включают варистор (например, 14D471K) для подавления скачков напряжения свыше 470 В и предохранитель на 1–2 А. В качественных схемах применяют термистор NTC для ограничения пускового тока, а также диод Шоттки (1N5819) для защиты от обратного напряжения. Корпус лампы из поликарбоната с рассеивателем из PMMA обеспечивает равномерное распределение света с углом 120–180° и индексом цветопередачи (CRI) не ниже 80.
Как работает драйвер питания в светодиодной лампе
Драйвер светодиодной лампы преобразует переменное напряжение 220В в постоянное, стабилизированное для питания светодиодов. В основе лежит импульсный преобразователь, работающий на частотах 50–200 кГц, что минимизирует габариты компонентов. Типовая схема включает выпрямитель (диодный мост), сглаживающий конденсатор, ШИМ-контроллер и ключевой транзистор. Эффективность преобразования достигает 85–95%, а потери энергии рассеиваются в виде тепла на дросселе и диодах.
Основные параметры драйвера – выходное напряжение и ток. Для большинства светодиодов требуется 3–36В и ток 20–1000 мА. Например, лампа на 10 Вт с 10 светодиодами по 1Вт потребляет 300 мА при 33В. Драйверы делятся на два типа: с постоянным током (CC) и постоянным напряжением (CV). CC-драйверы используются для последовательного подключения светодиодов, CV – для параллельного или при наличии встроенных резисторов.
| Тип драйвера | Применение | Диапазон тока, мА | Точность стабилизации, % |
|---|---|---|---|
| Линейный | Маломощные лампы (<5 Вт) | 10–350 | ±5 |
| Импульсный (buck) | Средняя мощность (5–20 Вт) | 300–1000 | ±2 |
| Импульсный (buck-boost) | Высокая мощность (>20 Вт) | 500–1500 | ±1 |
Защитные функции драйвера продлевают срок службы лампы. Встроенные схемы отключают питание при перегреве (термозащита), коротком замыкании или обрыве цепи. Некоторые модели оснащены защитой от перенапряжения на входе (до 400В). Для снижения пульсаций света применяют LC-фильтры с частотой среза 100–300 Гц. При выборе драйвера обращайте внимание на коэффициент мощности (PF > 0.9 для качественных моделей) и класс электробезопасности (II для бытовых ламп).
Почему в лампе нужен выпрямитель и как он устроен
Светодиоды работают на постоянном токе (DC), тогда как бытовая сеть подает переменный ток (AC) с напряжением 220В и частотой 50 Гц. Без преобразования полярность напряжения меняется 100 раз в секунду, что вызовет мерцание светодиодов или их выход из строя из-за обратного напряжения. Выпрямитель решает эту проблему, преобразуя AC в пульсирующий DC, который затем сглаживается фильтром.
Основные компоненты выпрямителя в светодиодной лампе:
- Диодный мост – четыре диода (обычно 1N4007 или аналоги), соединенные по схеме Гретца. Они пропускают ток только в одном направлении, инвертируя отрицательную полуволну AC в положительную.
- Сглаживающий конденсатор – электролитический конденсатор (например, 4.7–22 мкФ на 400В), который уменьшает пульсации выпрямленного напряжения. Без него светодиоды будут мерцать с частотой 100 Гц, что вредно для зрения и снижает срок службы.
- Токоограничивающий резистор – защищает диоды от бросков тока при включении, особенно если конденсатор разряжен.
Типовая схема выпрямителя для лампы на 220В выглядит так: сетевое напряжение поступает на диодный мост, после которого установлен конденсатор. На выходе получается напряжение около 310В (амплитудное значение 220В × √2), которое затем подается на драйвер светодиодов. Важно: конденсатор должен быть рассчитан на напряжение не менее 400В, иначе он вздуется или взорвется.
Пульсации после выпрямителя зависят от емкости конденсатора. Для ламп мощностью 5–10 Вт достаточно 10 мкФ, для 15–20 Вт – 22 мкФ. При меньшей емкости коэффициент пульсаций превысит 10%, что недопустимо по ГОСТ Р 54815-2011. Измеряется пульсация осциллографом или специальным прибором – люксметром с функцией анализа мерцания.
Диодный мост выбирают по двум параметрам: максимальному обратному напряжению (не менее 600В для 220В сети) и прямому току. Для лампы на 10 Вт (ток ~50 мА) подойдут диоды с током 1А, например, 1N4007. При большей мощности используют диоды Шоттки (например, SB560) для снижения потерь на нагрев.
В дешевых лампах вместо полноценного выпрямителя иногда ставят один диод, что приводит к потере половины мощности и сильному мерцанию. Такие лампы быстро выходят из строя из-за перегрева светодиодов. Рекомендация: при выборе лампы проверяйте наличие диодного моста и конденсатора на плате – их отсутствие говорит о низком качестве.
Температурный режим выпрямителя критичен. Диоды и конденсатор должны располагаться вдали от горячих элементов (драйвера, светодиодов). Перегрев электролитического конденсатора на 10°C сокращает его срок службы вдвое. В качественных лампах используют конденсаторы с рабочей температурой 105°C и сроком службы 5000–10000 часов.
Для проверки работы выпрямителя подайте 220В на лампу и измерьте напряжение на конденсаторе мультиметром в режиме DC. Нормальное значение – 280–320В. Если напряжение ниже 250В, возможны проблемы с диодами или конденсатором. При отсутствии напряжения проверьте целостность диодов тестером в режиме прозвонки.
Роль конденсаторов и резисторов в стабилизации тока
В схеме светодиодной лампы на 220В конденсаторы выполняют функцию гашения избыточного напряжения и сглаживания пульсаций. Основной элемент – балластный конденсатор (обычно X2-класса на 400–630В), подключаемый последовательно с диодным мостом. Его ёмкость рассчитывается по формуле C = I / (2πfU), где I – ток светодиодов (например, 20 мА), f – частота сети (50 Гц), U – падение напряжения на конденсаторе (≈220В). Для лампы мощностью 5–7 Вт оптимальная ёмкость составляет 0,47–1 мкФ. Превышение этого значения ведёт к перегреву светодиодов, занижение – к мерцанию.
Резисторы ограничивают броски тока при включении и разряжают конденсаторы после отключения питания. Токоограничивающий резистор (10–100 Ом, 0,5–1 Вт) ставится последовательно с балластным конденсатором для защиты от импульсных перенапряжений. Разрядный резистор (1 МОм, 0,25 Вт) подключается параллельно конденсатору, обеспечивая его разряд до безопасного уровня (менее 60В) за 1–2 секунды. Без него остаточное напряжение на конденсаторе создаёт риск поражения током при обслуживании лампы.
Для стабилизации тока через светодиоды часто применяют RC-цепочки. Например, параллельно светодиодной сборке подключают конденсатор 10–47 мкФ (16–25В) и резистор 1–10 кОм. Это снижает коэффициент пульсаций с 30–50% до 5–10%, что критично для ламп с низким качеством драйвера. При выборе компонентов учитывают ESR конденсатора: для алюминиевых электролитов он не должен превышать 0,5 Ом, иначе эффективность фильтрации падает.

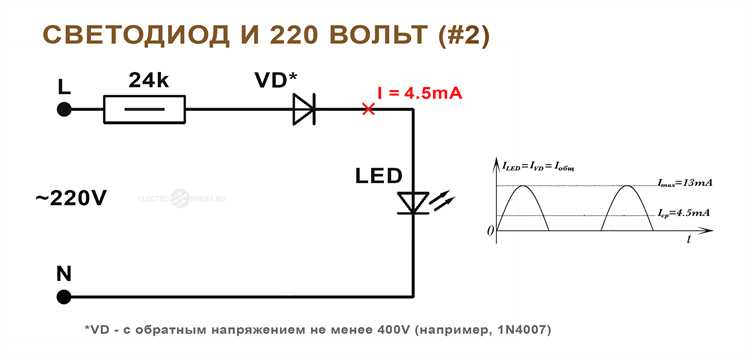

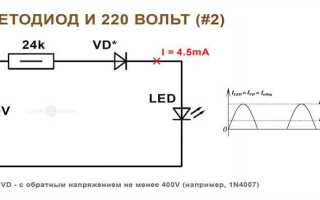

В дешёвых лампах вместо активных стабилизаторов используют простейшие схемы с одним резистором, что приводит к зависимости тока от колебаний сетевого напряжения. Допустимое отклонение тока светодиодов – не более ±10% от номинала. Для компенсации используют резисторы с отрицательным ТКС (например, на основе оксида цинка), автоматически корректирующие сопротивление при нагреве. При проектировании схемы проверяют мощность рассеивания резисторов: P = I²R, где I – максимальный ток в цепи, R – сопротивление. Превышение допустимой мощности ведёт к деградации компонентов и сокращению срока службы лампы.
