Mitsubishi Carisma с механической коробкой передач требует точной настройки сцепления для корректной работы трансмиссии. Стандартный ход педали сцепления на этом автомобиле составляет 130–140 мм, а свободный ход – 6–12 мм. Превышение этих значений приводит к неполному выключению сцепления, что вызывает затруднённое переключение передач и ускоренный износ диска. Настройка выполняется на холодном двигателе с использованием линейки, ключа на 10 мм и шестигранника на 5 мм.
Первым этапом проверьте положение педали. Если свободный ход отсутствует или превышает 15 мм, отрегулируйте его вращением толкателя рабочего цилиндра. Для этого снимите защитный резиновый чехол, ослабьте контргайку и вращайте шток до достижения требуемого зазора. После регулировки затяните контргайку моментом 12–15 Н·м. Неправильная затяжка приведёт к самопроизвольному ослаблению и повторному сбою настроек.
Далее проверьте уровень жидкости в бачке главного цилиндра сцепления. Он должен находиться между отметками MIN и MAX. Используйте только тормозную жидкость DOT 3 или DOT 4 – смешивание разных типов вызывает коррозию уплотнений. При падении уровня ниже MIN прокачайте систему, удалив воздух через штуцер рабочего цилиндра. Прокачка выполняется вдвоём: один нажимает педаль, второй открывает штуцер до появления чистой жидкости без пузырьков.
После регулировки проведите тест-драйв. Педаль должна нажиматься плавно, без провалов и скрипов. Переключение передач должно происходить чётко, без хруста синхронизаторов. Если после настройки остались вибрации или педаль стала жёсткой, проверьте состояние выжимного подшипника и направляющей втулки – их износ требует замены. На автомобилях с пробегом свыше 150 000 км рекомендуется одновременно менять диск, корзину и выжимной подшипник.

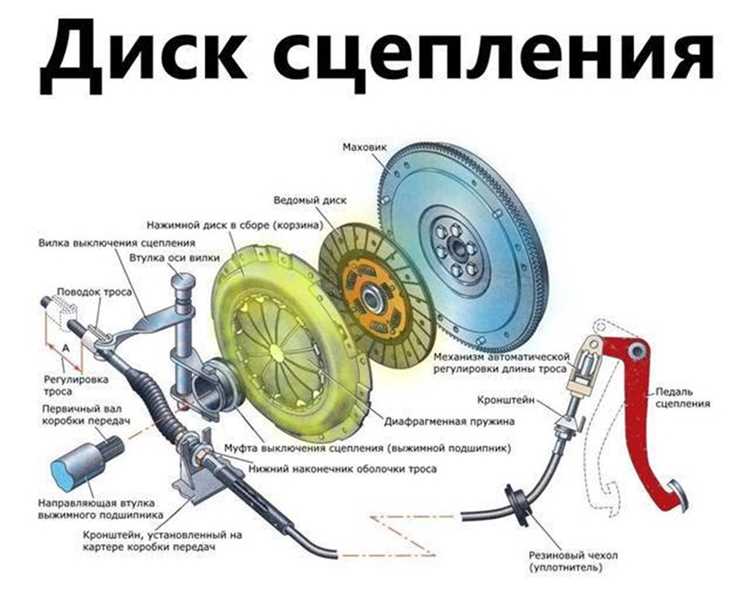

Необходимые инструменты и материалы для регулировки сцепления
Для точной настройки сцепления Mitsubishi Carisma потребуется минимальный набор специализированных инструментов. Основные из них: динамометрический ключ с диапазоном 10–50 Н·м для затяжки контргаек, набор торцевых головок (10, 12, 14 мм), рожковые ключи тех же размеров, штангенциркуль или линейка с точностью до 0,5 мм для измерения свободного хода педали. Дополнительно понадобятся плоскогубцы с тонкими губками для работы с тросиком привода, а также шестигранник на 5 мм – он нужен для регулировки штока рабочего цилиндра на моделях с гидравлическим приводом. Не забудьте про домкрат и подставки для безопасного подъема автомобиля, если требуется доступ к механизму снизу.
| Инструмент/материал | Назначение | Примечание |
|---|---|---|
| Тросик сцепления (артикул MR498153) | Замена изношенного привода | Проверяйте на наличие трещин и растяжений перед регулировкой |
| Смазка для тросика (например, Liqui Moly 3081) | Снижение трения в оболочке | Наносить тонким слоем на внутреннюю поверхность оболочки |
| Рабочий цилиндр сцепления (артикул MR376720) | Замена при утечках или заедании | Перед установкой прокачайте систему гидропривода |
| Набор щупов (0,1–1,0 мм) | Контроль зазоров в механизме выключения | Используйте для проверки люфта вилки сцепления |
Проверка текущего состояния троса и механизма сцепления
Начните с визуального осмотра троса сцепления под капотом и в салоне. Ищите потертости, разлохмачивания оплетки или коррозию на металлических частях. На Mitsubishi Carisma трос проходит через моторный щит и крепится к педали сцепления – проверьте места фиксации на наличие люфта или деформации кронштейнов. Если оплетка повреждена, трос подлежит замене, так как внутрь попадает влага, ускоряя износ.
Оцените свободный ход педали сцепления. Нажмите на педаль до упора и измерьте расстояние от исходного положения до момента начала сопротивления. Для Carisma норма – 6–12 мм. Если ход меньше 5 мм, трос перетянут, что приводит к неполному выключению сцепления и быстрому износу диска. При ходе свыше 15 мм механизм работает с пробуксовкой, что грозит перегревом корзины.
Проверьте состояние вилки сцепления и выжимного подшипника. Поднимите автомобиль на подъемнике или используйте смотровую яму. Снимите нижнюю пластиковую защиту двигателя и осмотрите вилку на предмет трещин или износа в месте контакта с подшипником. Нажмите на педаль сцепления и послушайте звук – скрежет или гул указывают на неисправность выжимного подшипника. Замените его при первых признаках шума.
Определите износ диска сцепления без разборки. Заведите двигатель, включите первую передачу и плавно отпускайте педаль сцепления. Если автомобиль начинает движение при педали на середине хода или двигатель глохнет при полном отпускании – диск изношен. Пробуксовка при резком нажатии на газ (обороты растут, скорость не увеличивается) также сигнализирует о критическом износе фрикционных накладок.
Проверьте регулировочную гайку троса на коробке передач. На Carisma она расположена на кронштейне рядом с вилкой сцепления. Отверните защитный резиновый чехол и осмотрите гайку на наличие ржавчины или заклинивания резьбы. Если гайка проворачивается с трудом, очистите резьбу и нанесите смазку на основе меди или графита. Избегайте использования литола – он притягивает пыль и ускоряет износ.
Оцените состояние возвратной пружины педали сцепления. Снимите нижний кожух рулевой колонки и осмотрите пружину на предмет растяжения или поломки витков. На Carisma пружина должна возвращать педаль в исходное положение без задержек. Если педаль «залипает» или возвращается медленно, замените пружину – ее стоимость не превышает 500 рублей, но игнорирование проблемы ведет к обрыву троса.
Проверьте герметичность гидравлического привода, если на вашем автомобиле установлена такая система. Осмотрите главный и рабочий цилиндры на наличие подтеков тормозной жидкости. Нажмите на педаль сцепления и удерживайте 30 секунд – если педаль медленно проваливается, в системе есть утечка. Для Carisma с гидроприводом нормальный уровень жидкости в бачке – между отметками MIN и MAX. При падении уровня ниже MIN проверьте шланги и соединения на герметичность.
Завершите проверку тестом на включение передач. Заведите двигатель, выжмите сцепление и попробуйте включить заднюю передачу. Если слышен хруст или передача не включается с первого раза, проблема в неполном выключении сцепления. Проверьте люфт вилки – он не должен превышать 3 мм. При необходимости отрегулируйте трос или замените изношенные детали механизма.
Снятие и осмотр коробки передач для доступа к сцеплению
Перед началом работ отсоедините аккумулятор и слейте масло из КПП через сливную пробку (ключ на 17). Демонтируйте стартер, открутив два болта крепления (головка на 14) и отсоединив клемму питания. Отключите датчик скорости и трос спидометра, расположенные на верхней части коробки. Для удобства доступа к верхним болтам крепления КПП к двигателю используйте удлинитель с карданным шарниром – на Mitsubishi Carisma они часто скрыты за кронштейнами.
Поддомкратьте автомобиль и снимите передние колеса, затем демонтируйте нижнюю защиту двигателя (4 болта на 10). Отсоедините приводные валы, предварительно слив часть трансмиссионного масла, чтобы избежать его вытекания при извлечении ШРУСов. Для этого выбейте шлицевую часть внутреннего ШРУСа молотком через деревянную проставку, удерживая приводной вал в горизонтальном положении. Открутите болты крепления коробки к подрамнику (головка на 17) и кронштейн задней опоры двигателя (ключ на 19).
Опустите КПП на гидравлический домкрат, поддерживая её снизу, и аккуратно отведите от двигателя, избегая перекосов. При снятии обратите внимание на состояние направляющих втулок на блоке цилиндров – на Carisma они изнашиваются быстрее, чем на других моделях, и требуют замены при люфте более 0,5 мм. Осмотрите посадочные поверхности коробки на предмет задиров или коррозии, особенно в зоне стыка с маховиком. Проверьте целостность сальников первичного вала и выжимного подшипника – утечки масла здесь часто становятся причиной пробуксовки сцепления.
Регулировка свободного хода педали сцепления в салоне
Свободный ход педали сцепления на Mitsubishi Carisma должен составлять 6–12 мм до начала сопротивления. Измеряется линейкой от положения педали в состоянии покоя до момента, когда при нажатии чувствуется легкое усилие. Превышение этого значения приводит к неполному выжиму диска, ускоренному износу выжимного подшипника и пробуксовке сцепления.
Для доступа к механизму регулировки снимите нижнюю панель под рулевой колонкой. Она крепится двумя пластиковыми фиксаторами и одним винтом под отвертку Torx T20. Отсоедините разъем концевика стоп-сигнала, если он мешает демонтажу. Регулировочный узел расположен на кронштейне педали – это гайка M10 с контргайкой на толкателе главного цилиндра сцепления.
Ослабьте контргайку на 1–1,5 оборота ключом на 12 мм. Вращайте регулировочную гайку по часовой стрелке для уменьшения свободного хода, против – для увеличения. Шаг регулировки – 1 мм на каждые 3–4 оборота гайки. После каждого изменения проверяйте ход педали, нажимая на нее рукой до появления сопротивления. Избегайте чрезмерного затягивания – это может заблокировать толкатель.
После достижения нужного значения зафиксируйте регулировочную гайку контргайкой, удерживая ее ключом на 12 мм. Момент затяжки – 12–15 Н·м. Убедитесь, что толкатель не перекошен и свободно перемещается в направляющей втулке. Проверьте отсутствие люфта в шарнире педали – он должен быть минимальным, иначе регулировка будет нестабильной.
Установите на место нижнюю панель, защелкнув фиксаторы и закрепив винт. Подключите разъем концевика стоп-сигнала. Запустите двигатель и протестируйте сцепление на холостых оборотах: педаль должна нажиматься плавно, без заеданий, а передачи включаться четко. Если при выжиме слышен скрежет или рычаг КПП не входит в зацепление, повторите регулировку.
На автомобилях с пробегом свыше 150 000 км часто встречается износ втулок педального узла. Если после регулировки свободный ход быстро сбивается, замените пластиковые втулки (артикул MR498178 для верхней, MR498179 для нижней). При установке смажьте их консистентной смазкой на литиевой основе, например, Литол-24.
После регулировки запишите текущий пробег и дату. Повторную проверку свободного хода проводите каждые 10 000 км или при появлении симптомов неисправности: затрудненное переключение передач, вибрация педали, запах гари от сцепления. На Mitsubishi Carisma с автоматической регулировкой (гидравлическое сцепление) данная процедура не применяется – в таких случаях требуется диагностика гидропривода.
Настройка рабочего цилиндра и выжимного подшипника
Рабочий цилиндр сцепления Mitsubishi Carisma (артикул MD729591 для моделей 1995–2004 гг.) крепится к картеру коробки передач двумя болтами М8 с моментом затяжки 22–25 Н·м. Перед демонтажем отсоедините шланг гидропривода, предварительно слив тормозную жидкость через штуцер прокачки. Осмотрите манжету поршня: трещины или разбухание свыше 0,5 мм – повод для замены. При установке нового цилиндра заполните его жидкостью DOT 4 и прокачайте систему до исчезновения пузырьков.

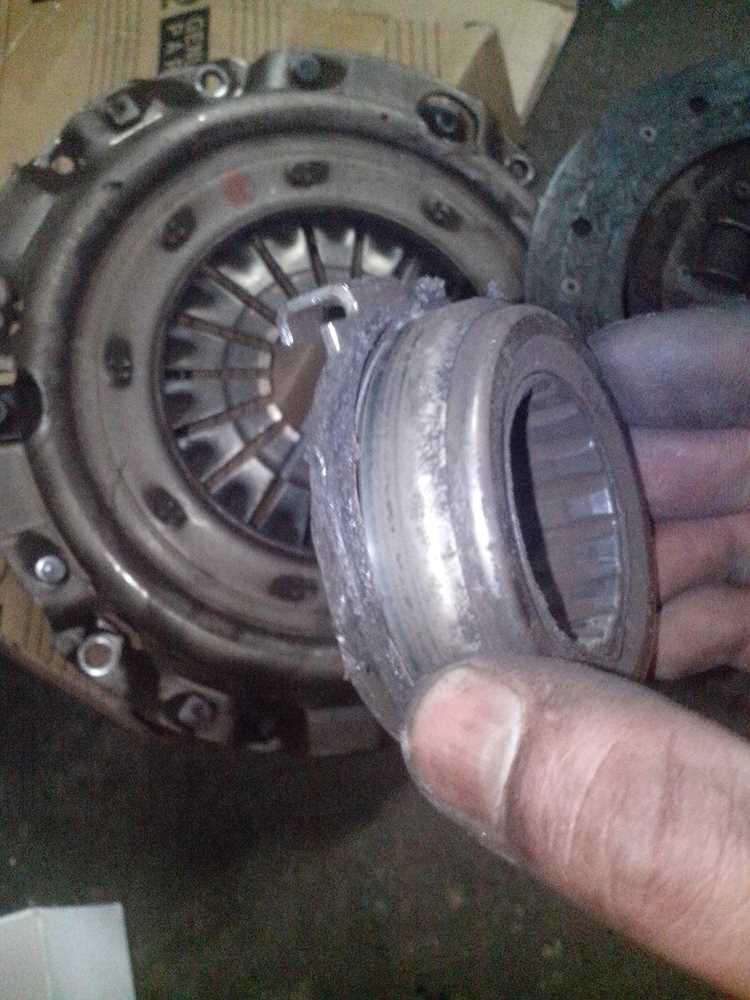

Выжимной подшипник (артикул MR408212) монтируется на направляющую втулку первичного вала КПП. Проверьте люфт подшипника: радиальный зазор не должен превышать 0,15 мм. Смажьте направляющую втулку консистентной смазкой на литиевой основе (например, Литол-24), избегая попадания на лепестки корзины сцепления. При установке подшипника убедитесь, что вилка сцепления (артикул MD729592) свободно перемещается по его наружному кольцу без заеданий.
Регулировка хода вилки сцепления критична для корректной работы системы. На Carisma свободный ход вилки должен составлять 4–6 мм, измеренный на расстоянии 50 мм от оси вращения. Для настройки ослабьте контргайку на толкателе рабочего цилиндра и вращайте шток до достижения требуемого значения. После затяжки контргайки (момент 12–15 Н·м) проверьте полный ход педали сцепления – он должен быть в пределах 130–140 мм.
При замене выжимного подшипника обратите внимание на состояние лепестков диафрагменной пружины корзины. Износ свыше 0,3 мм или неравномерность более 0,1 мм требуют замены корзины (артикул MR408211). Установите подшипник так, чтобы его металлическая обойма плотно прилегала к лепесткам, без перекосов. Перед монтажом КПП нанесите на шлицы первичного вала тонкий слой смазки для предотвращения коррозии.
После сборки прокачайте гидропривод сцепления, используя штуцер на рабочем цилиндре. Заполните бачок тормозной жидкостью до отметки MAX, затем медленно нажимайте педаль сцепления, удерживая штуцер открытым до появления ровной струи без пузырьков. Закройте штуцер при нажатой педали, повторите процедуру 3–4 раза. Уровень жидкости в бачке не должен опускаться ниже MIN во избежание завоздушивания системы.
Проверьте герметичность соединений гидропривода: подтекание жидкости из-под манжеты рабочего цилиндра или штуцера – признак необходимости замены уплотнений. Для диагностики нажмите педаль сцепления и удерживайте 30 секунд: падение давления (педаль «проваливается») указывает на внутренние утечки в главном или рабочем цилиндре.
После настройки заведите двигатель и проверьте включение передач на холостом ходу. Передачи должны переключаться плавно, без хруста или затруднений. Если сцепление «ведет», увеличьте свободный ход вилки на 1–2 мм. При пробуксовке уменьшите ход до минимально допустимого значения (4 мм). Зафиксируйте настройки и проведите тест-драйв с резкими ускорениями и торможениями для проверки стабильности работы.
Проверка и замена изношенных деталей сцепления
Перед разборкой узла сцепления на Mitsubishi Carisma (1995–2004 гг.) проверьте толщину фрикционных накладок ведомого диска. Замер проводите штангенциркулем в трёх точках по окружности – минимально допустимое значение составляет 0,3 мм от поверхности заклепок. Если накладки тоньше или имеют трещины, диск подлежит замене. Одновременно осмотрите маховик: биение свыше 0,1 мм устраняется проточкой на станке, а при наличии глубоких задиров (более 0,5 мм) – заменой.
Ключевые детали, требующие внимания при диагностике:
- Выжимной подшипник – проверьте на люфт и шум при вращении. Допустимый осевой люфт – не более 0,5 мм, радиальный – 0,1 мм. При превышении замените подшипник в сборе с муфтой (артикул MR398186 для моделей с МКПП F5M42).
- Корзина сцепления – оцените состояние лепестков диафрагменной пружины. Износ свыше 0,5 мм на концах лепестков или их деформация требуют замены корзины (оригинальный номер MR398185).
- Главный и рабочий цилиндры – течь тормозной жидкости или неравномерный ход штока указывают на необходимость замены манжет (ремонтный комплект MR276890).
При замене ведомого диска обязательно используйте центрирующую оправку (например, MR200200) для точной посадки относительно маховика. Затяжку болтов корзины проводите в три этапа крест-накрест с моментом 25 Н·м. После установки проверьте свободный ход педали сцепления – он должен составлять 6–13 мм (регулируется изменением длины толкателя рабочего цилиндра).
Для моделей с двигателями 1.6 и 1.8 л (4G92/4G93) критически важно заменить сальник коленвала передней части (артикул MD153153) при каждом демонтаже сцепления – его износ приводит к утечке масла и загрязнению фрикционных поверхностей. После сборки прокачайте гидропривод сцепления, используя тормозную жидкость DOT 4, и выполните тестовый заезд с плавным включением передач на холостых оборотах.
