Дворники на ВАЗ 2115 – элемент, требующий периодической регулировки. Неправильная работа стеклоочистителей приводит к неполному очищению лобового стекла, появлению разводов или даже повреждению резинок. Стандартный угол работы дворников на этой модели составляет 90 градусов, но со временем механизм разбалтывается, и траектория движения меняется. Перед началом настройки проверьте состояние тяг, шарниров и рычагов – износ этих деталей напрямую влияет на эффективность очистки.
Для регулировки потребуются: ключ на 10, отвёртка с плоским шлицем, линейка или угломер. Начните с демонтажа пластиковой накладки под лобовым стеклом – она крепится на защёлках и двух саморезах. После этого откроется доступ к механизму привода дворников. Обратите внимание на положение кривошипа: при выключенных дворниках он должен находиться в крайнем нижнем положении, параллельно кромке капота. Если это не так, ослабьте гайку крепления кривошипа и выровняйте его.
Следующий шаг – настройка угла качания рычагов. Ослабьте контргайки на шарнирах тяг и, вращая регулировочные втулки, добейтесь, чтобы дворники останавливались на расстоянии 5–7 мм от нижней кромки стекла. При этом левая щётка должна начинать движение на 2–3 см выше правой – это предотвращает их столкновение. После регулировки затяните все гайки и проверьте работу дворников на всех скоростях. Если щётки продолжают задевать уплотнитель или друг друга, повторите настройку, сместив рычаги на 1–2 мм.
Не забывайте о состоянии резинок: изношенные или деформированные щётки не обеспечат качественную очистку даже при идеальной настройке механизма. Замените их, если длина рабочей кромки меньше 6 мм или на поверхности появились трещины. Для ВАЗ 2115 подходят щётки длиной 500 мм (водительская) и 450 мм (пассажирская). После установки новых резинок отрегулируйте прижимное усилие пружин рычагов – оно должно быть одинаковым для обеих щёток, иначе одна из них будет оставлять полосы.
Какие инструменты и материалы понадобятся для регулировки дворников
Для точной настройки дворников на ВАЗ 2115 потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике работы. Основной – ключ на 10 мм (рожковый или накидной) для ослабления и затяжки гаек крепления рычагов. Без него невозможно отрегулировать угол установки щёток. Дополнительно пригодится ключ на 13 мм, если потребуется демонтаж трапеции или мотор-редуктора.
Шестигранник на 5 мм нужен для фиксации положения рычагов после регулировки – на некоторых моделях ВАЗ 2115 предусмотрены винты с внутренним шестигранником. Если их нет, подойдёт обычная отвёртка с плоским жалом, но шестигранник надёжнее предотвращает самопроизвольное смещение.
Для проверки правильности установки дворников необходим уровень (пузырьковый или лазерный) – он поможет выставить рычаги параллельно нижней кромке лобового стекла. Без этого инструмента сложно добиться равномерного прилегания щёток по всей длине. В крайнем случае можно использовать линейку, но точность будет ниже.
Смазка Литол-24 или аналогичная консистентная смазка понадобится для обработки шарниров трапеции и мест крепления рычагов. Это предотвратит коррозию и обеспечит плавное движение механизма. Если смазка старая или отсутствует, дворники будут работать с рывками, что затруднит регулировку.
Не лишним будет иметь под рукой WD-40 или проникающую смазку – она поможет открутить закисшие гайки без повреждения резьбы. Наносить её нужно за 10–15 минут до работы, чтобы состав успел подействовать. Избегайте чрезмерного применения: избыток смазки может попасть на стекло и ухудшить видимость.
Для очистки лобового стекла от грязи и остатков старой смазки пригодится спиртовая салфетка или тряпка без ворса, смоченная в уайт-спирите. Чистое стекло – обязательное условие для корректной работы дворников: даже мелкие частицы песка могут исказить результат регулировки.
Если планируется замена щёток, подготовьте новые бескаркасные или каркасные дворники длиной 500 мм (водительская сторона) и 450 мм (пассажирская). На ВАЗ 2115 используются стандартные крепления типа «крючок», поэтому выбирайте модели с соответствующим адаптером. Проверьте совместимость перед покупкой: не все щётки подходят для этого автомобиля.
Как снять старые щётки и подготовить механизм к настройке
Поднимите рычаги дворников в вертикальное положение, зафиксировав их от падения – на ВАЗ 2115 они удерживаются пружиной, но резкий возврат может повредить лобовое стекло. Нажмите на фиксатор щётки (расположен на адаптере крепления) большим пальцем, одновременно потянув щётку на себя перпендикулярно рычагу. Если щётка не снимается, проверьте наличие грязи в пазах адаптера – очистите их отверткой с плоским жалом или ветошью, смоченной в спирте. Избегайте приложения чрезмерной силы: пластиковые защёлки адаптера хрупкие и ломаются при перекосе.
После демонтажа щёток осмотрите механизм:
- Протрите резиновые уплотнители трапеции от песка и масла – используйте безворсовую салфетку и силиконовую смазку (например, LIQUI MOLY Silicon-Spray).
- Проверьте люфт осей рычагов: допустимое отклонение – не более 1 мм при покачивании рукой. При превышении замените втулки или трапецию целиком.
- Смажьте шарниры трапеции консистентной смазкой (ШРУС-4 или аналог) через пресс-маслёнки – на ВАЗ 2115 их две, расположены у основания рычагов.
- Оцените состояние лобового стекла: трещины или глубокие царапины в зоне работы дворников ускорят износ новых щёток.
Перед установкой новых щёток убедитесь, что рычаги возвращаются в исходное положение без заеданий – это критично для корректной настройки угла остановки.

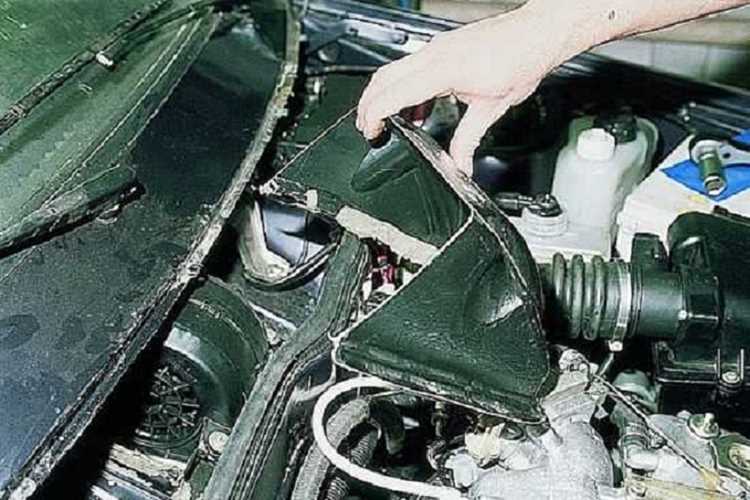

Проверка и замена трапеции стеклоочистителя при необходимости
Трапеция стеклоочистителя на ВАЗ 2115 – узел, подверженный износу из-за постоянных динамических нагрузок. Первые признаки неисправности: рывки при работе дворников, неравномерное движение щеток, скрип или стук в моторном отсеке. Для диагностики снимите пластиковую накладку под лобовым стеклом, отсоедините тяги от электромотора и проверьте люфт в шарнирах. Допустимый зазор – не более 1–1,5 мм. Если люфт больше или обнаружены трещины на пластиковых втулках, трапецию требуется заменить.
Замена трапеции начинается с демонтажа старого узла. Отключите аккумулятор, снимите дворники, жабо и шумоизоляцию. Отсоедините электромотор, открутите три гайки крепления трапеции к кузову (ключ на 10) и выньте узел через моторный отсек. При установке новой трапеции (артикул 2110-5205010 для оригинальной детали) смажьте шарниры литолом-24 и отрегулируйте положение тяг так, чтобы дворники останавливались в нижнем положении без перекосов.
После установки проверьте синхронность работы дворников. Если щетки движутся неравномерно, ослабьте крепление электромотора и сместите его на 1–2 мм в нужную сторону. Затяните гайки и повторно протестируйте. В таблице ниже приведены ключевые моменты затяжки крепежа:
| Элемент крепления | Момент затяжки, Н·м |
|---|---|
| Гайки крепления трапеции к кузову | 8–10 |
| Болты крепления электромотора | 5–7 |
| Гайки тяг трапеции | 12–15 |
Не используйте герметики для фиксации резьбы – это усложнит последующий демонтаж. После сборки нанесите силиконовую смазку на резиновые уплотнители жабо, чтобы предотвратить попадание влаги в моторный отсек. Если после замены дворники работают рывками, проверьте состояние шестерни редуктора электромотора – износ зубьев часто маскируется под неисправность трапеции.
Установка правильного угла наклона и положения дворников на стекле
На ВАЗ 2115 оптимальный угол наклона щёток дворников составляет 10–15 градусов относительно вертикальной оси лобового стекла. Для проверки используйте транспортир или шаблон из плотного картона, приложив его к стеклу в зоне работы дворников. Если угол меньше 10°, щётки будут плохо прижиматься к стеклу в верхней части траектории, оставляя неочищенные участки. Превышение 15° приводит к чрезмерному износу резиновой ленты и появлению «пропусков» на краях.
Положение дворников на стекле регулируется изменением длины тяг трапеции. Ослабьте гайку крепления тяги к рычагу на 17 мм и сместите её на 1–2 мм в нужную сторону, контролируя результат. Нижняя граница хода щёток должна находиться на 5–10 мм выше уплотнителя капота, а верхняя – не доходить 20–30 мм до кромки стекла. При неправильной настройке дворники могут задевать стойки или оставлять неочищенную полосу шириной до 5 см по центру.
Для точной корректировки включите дворники и остановите их в нижнем положении, сняв минусовую клемму с аккумулятора. Отметьте на стекле маркером крайние точки касания резиновой ленты, затем измерьте расстояние между ними и краями стекла. Разница не должна превышать ±5 мм от заводских значений: левый дворник – 450 мм от левого края, правый – 400 мм от правого. При необходимости отрегулируйте тяги повторно.
После настройки проверьте работу дворников на сухом и мокром стекле. На скорости 60–80 км/ч щётки не должны отрываться от поверхности или вибрировать. Если наблюдается «подпрыгивание», уменьшите угол наклона на 2–3° или замените пружины рычагов – их усилие должно составлять 4,5–5,5 кгс при измерении динамометром в средней точке хода.

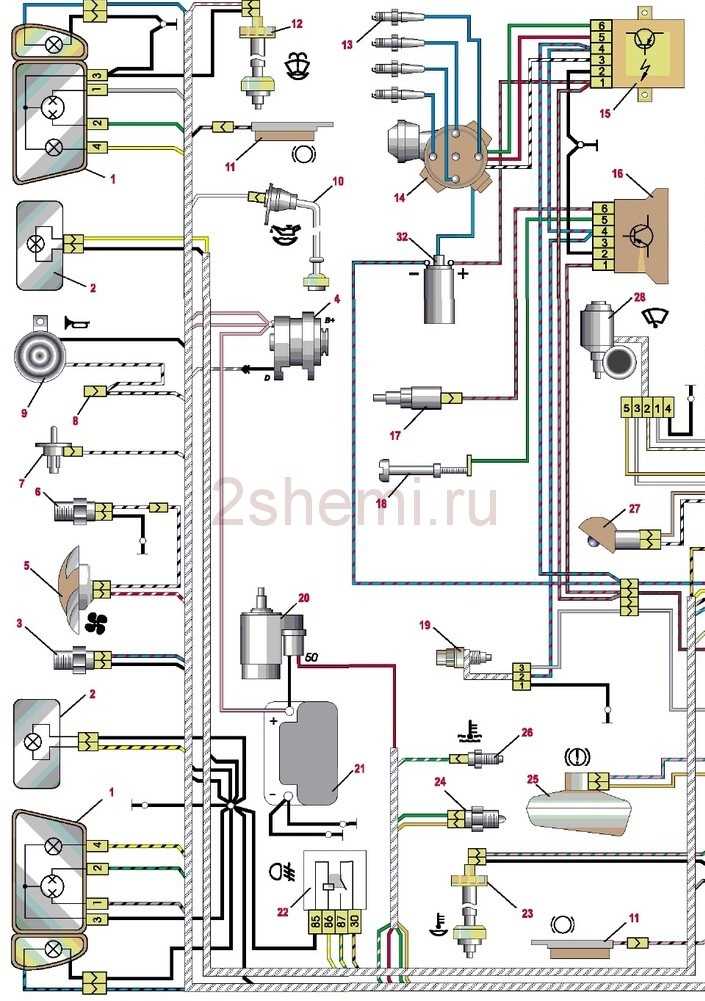

Регулировка тяг и рычагов для синхронной работы щёток
Синхронность работы дворников на ВАЗ 2115 зависит от точной настройки тяг и рычагов привода. Основная проблема – рассогласование траекторий щёток, когда одна из них опережает или отстаёт от другой. Проверку начинайте с осмотра шарниров тяг: износ пластиковых втулок или люфт в соединениях приводит к неравномерному движению.
Для регулировки потребуются ключи на 10 и 13, плоскогубцы, штангенциркуль или линейка. Снимите пластиковую накладку под лобовым стеклом, чтобы получить доступ к механизму. Отсоедините тяги от рычагов моторедуктора, предварительно пометив их положение маркером – это упростит обратную сборку.
- Проверьте длину тяг: стандартное расстояние между центрами шарниров – 210±2 мм. При отклонении более 3 мм тягу необходимо заменить или выправить.
- Оцените угол установки рычагов: в крайних положениях щётки должны останавливаться на одном уровне, не доходя 5–10 мм до уплотнителя стекла.
- Измерьте зазор в шарнирах: допустимый люфт – не более 0,5 мм. При превышении замените втулки или весь узел.
Настройку начинайте с привода пассажирской щётки. Вращайте регулировочный винт на моторедукторе (ключ на 10) до совпадения крайних положений обеих щёток. Если винт не обеспечивает достаточной корректировки, измените длину тяги, ослабив контргайку и вращая резьбовую муфту. Шаг регулировки – 1 мм за полный оборот.
После грубой настройки проверьте синхронность в движении. Включите дворники на малую скорость и наблюдайте за траекториями: расхождение более 15 мм в средней точке требует повторной корректировки. Особое внимание уделите зоне перекрытия щёток – здесь рассогласование заметнее всего.
Фиксация результата – ключевой этап. Затяните все контргайки с моментом 12–15 Н·м, используя динамометрический ключ. Смажьте шарниры тяг консистентной смазкой (например, Литол-24) для предотвращения коррозии и снижения трения. Установите накладку на место, убедившись в отсутствии зазоров между уплотнителем и стеклом.
Типичные ошибки при регулировке:
- Игнорирование износа втулок тяг – приводит к быстрому повторному рассогласованию.
- Чрезмерная затяжка контргаек – деформирует резьбу, усложняя последующую настройку.
- Регулировка только одной тяги – не устраняет проблему, если деформированы обе.
Проверку синхронности проводите после каждого ТО или при появлении скрипов, рывков. В зимний период дополнительно контролируйте подвижность шарниров – замерзшая вода в соединениях нарушает работу механизма. При замене щёток обязательно проверяйте настройку тяг: новые элементы могут иметь другую жёсткость, влияющую на траекторию.
Тестирование работы дворников после настройки и устранение люфтов
После регулировки трапеции и замены тяг запустите двигатель и включите дворники на всех режимах: прерывистом, первой и второй скоростях. Проверьте синхронность движения щёток – расхождение не должно превышать 5 мм по дуге. Обратите внимание на зоны очистки: щётки должны полностью проходить по стеклу, не задевая уплотнители и не останавливаясь на 10–15 мм до кромки капота. Если дворники «прыгают» или останавливаются не в крайнем нижнем положении, ослабьте гайку крепления кривошипа на валу редуктора на 1–1,5 оборота и поверните его по часовой стрелке на 2–3 зуба, затем затяните.
Люфт в шарнирах трапеции устраняется заменой изношенных втулок или тяг. Для проверки зафиксируйте рычаг дворника рукой и покачайте его вверх-вниз – допустимый зазор не более 1 мм. При большем люфте снимите тягу, выпрессуйте старую втулку из наконечника и установите новую (артикул 2108-5205010 для ВАЗ 2115), предварительно смазав её литолом-24. После сборки повторно протестируйте работу механизма на холостом ходу двигателя – посторонние стуки и заедания должны исчезнуть.
Типичные ошибки при настройке и способы их исправления
Первая распространённая ошибка – неправильная установка тяг трапеции дворников. Если после регулировки щётки останавливаются не в крайнем нижнем положении или задевают кромку капота, значит, тяги смещены относительно заводских меток. На ВАЗ 2115 расстояние между осью рычага и точкой крепления тяги должно составлять 120±2 мм. Для исправления снимите тягу, ослабьте контргайку на регулировочном болте и выставите размер штангенциркулем, после чего зафиксируйте соединение.
Вторая ошибка – игнорирование угла наклона рычагов дворников. При установке новых щёток или после демонтажа часто забывают выставить рычаги под углом 90° к стеклу в среднем положении. Если угол нарушен, щётки будут прижиматься неравномерно, оставляя разводы. Проверьте положение рычагов с помощью угломера или шаблона: в крайних точках отклонение не должно превышать 5° от перпендикуляра. При необходимости ослабьте гайку крепления рычага и откорректируйте его положение.
Неправильная регулировка давления пружины – третья частая проблема. Слабое прижатие щёток приводит к плохой очистке стекла, особенно на высокой скорости, а чрезмерное – к быстрому износу резинок и моторчика. Давление проверяется динамометром: в средней части стекла оно должно составлять 10–12 Н. Если показатель ниже, подогните рычаг в сторону стекла на 2–3 мм; если выше – отогните. Избегайте резких изгибов, чтобы не деформировать металл.
Четвёртая ошибка – несвоевременная замена изношенных деталей трапеции. Износ пластиковых втулок или коррозия шарниров приводит к люфтам, из-за которых дворники начинают «гулять» по стеклу. Если после регулировки щётки всё равно смещаются, разберите трапецию и замените втулки (каталожный номер 2108-5205016 для передних). При сильной коррозии шарниров используйте смазку Литол-24 или аналоги, но лучше установить новые тяги – ремонт изношенных ненадёжен.
