Датчик детонации на ваз 2111 где находится

Датчик детонации на ВАЗ 2111 – ключевой элемент системы управления двигателем, отвечающий за контроль неконтролируемого сгорания топливной смеси. Его неисправность приводит к повышенному расходу топлива, потере мощности и риску повреждения поршневой группы. На моделях с двигателем 2111 (1.5 л, 8 клапанов) датчик расположен на блоке цилиндров, между вторым и третьим цилиндрами, ближе к масляному щупу. На 16-клапанных версиях (2112) – аналогично, но доступ осложнен из-за более плотной компоновки.

Для точного определения местоположения используйте схему двигателя: датчик вкручен в резьбовое отверстие блока, подключен к жгуту проводов через двухконтактный разъем. На фото заводской сборки его легко опознать по характерной форме – металлический корпус с шестигранной головкой под ключ на 22 мм. При демонтаже избегайте применения чрезмерной силы: резьба в алюминиевом блоке хрупкая, а датчик чувствителен к перекосам.

Перед заменой проверьте сопротивление мультиметром: в норме оно составляет 500–1300 кОм (зависит от температуры). Если показания выходят за пределы, замените датчик на оригинальный (артикул 2112-3855020) или проверенный аналог (Bosch 0 261 231 046). При установке нового датчика нанесите на резьбу тонкий слой герметика для высоких температур – это предотвратит утечку масла и обеспечит стабильный контакт.

Типичные ошибки при поиске: путают датчик детонации с датчиком фаз (расположен на головке блока) или датчиком температуры. Если после замены ошибка P0325 не исчезает, проверьте целостность проводки – часто проблема кроется в обрыве или окислении контактов в разъеме. Для диагностики используйте сканер ELM327 с программой OpenDiag – она покажет реальные показания датчика в динамике.

Как определить местоположение датчика детонации на двигателе ВАЗ 2111

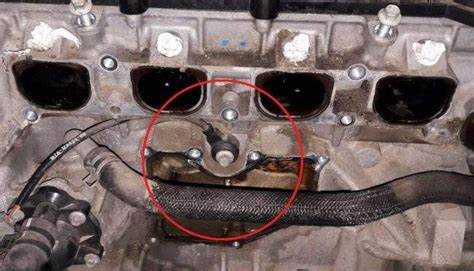

Датчик детонации на ВАЗ 2111 с 8-клапанным двигателем модели 21114 или 2111 установлен на блоке цилиндров между вторым и третьим цилиндрами. Его расположение обусловлено необходимостью максимально точного фиксирования вибраций, возникающих при детонационном сгорании топлива. Найти его можно, ориентируясь на масляный щуп – датчик находится чуть ниже и правее.

На двигателях с 16 клапанами (модель 21124) датчик детонации смещён ближе к передней части блока цилиндров, рядом с термостатом. Его корпус выполнен из металла и имеет резьбовое соединение M10×1,25. Для идентификации достаточно проследить проводку от ЭБУ – жгут идёт напрямую к датчику, минуя другие элементы.

Внешне датчик представляет собой небольшой цилиндрический элемент с разъёмом на конце. На ВАЗ 2111 он всегда один, в отличие от некоторых иномарок, где устанавливаются два датчика. Если на блоке цилиндров обнаружено два похожих устройства, одно из них – датчик фаз, а не детонации.

Для доступа к датчику на 8-клапанном моторе потребуется снять корпус воздушного фильтра и частично демонтировать защитный кожух ремня ГРМ. На 16-клапанной версии мешает впускной коллектор – его придётся отсоединить или отвести в сторону. Работать удобнее снизу, используя смотровую яму или подъёмник.

При поиске датчика важно не перепутать его с датчиком температуры охлаждающей жидкости, который также расположен на блоке цилиндров, но имеет другой разъём и форму. Датчик детонации всегда подключён к отдельному проводу, идущему к контроллеру, а не к панели приборов.

Если визуальный осмотр затруднён из-за загрязнений, очистите поверхность блока цилиндров вокруг предполагаемого места установки. Датчик крепится на одном болте, поэтому его легко отличить от других элементов, закреплённых на нескольких точках. На некоторых экземплярах ВАЗ 2111 датчик может быть скрыт под слоем грязи или масла.

При замене датчика рекомендуется использовать динамометрический ключ с моментом затяжки 20–25 Н·м. Превышение усилия может привести к повреждению резьбы в блоке цилиндров, а недостаточная затяжка – к вибрациям и ложным срабатываниям. Перед установкой нового датчика очистите посадочное место от старого герметика и масла.

Если после визуального осмотра датчик не обнаружен, проверьте электрическую схему автомобиля. На ВАЗ 2111 датчик детонации подключается к контакту №11 контроллера Январь 5.1 или Bosch M1.5.4. Отсутствие сигнала на этом контакте при работающем двигателе указывает на неисправность датчика или обрыв проводки.

Какие инструменты нужны для поиска и замены датчика детонации

Для доступа к датчику детонации на ВАЗ 2111 потребуется торцевой ключ на 13 мм с удлинителем. Датчик расположен под впускным коллектором, и стандартный накидной ключ не обеспечит нужного угла для откручивания. Удлинитель длиной 10–15 см позволит обойти препятствия и избежать повреждения соседних элементов.

Мультиметр с диапазоном измерения сопротивления до 20 кОм необходим для проверки работоспособности датчика. Заводские параметры сопротивления для исправного датчика – 5–7 кОм при комнатной температуре. Перед демонтажем измерьте сопротивление, чтобы подтвердить неисправность.

Отвёртка с плоским жалом шириной 5 мм пригодится для отсоединения электрического разъёма. Контакты разъёма часто окисляются, поэтому может потребоваться очистка с помощью мелкозернистой наждачной бумаги (P800–P1000) или специального спрея для контактов.

Домкрат и страховочные упоры нужны, если доступ к датчику затруднён из-за низкого клиренса. Поднимите переднюю часть автомобиля со стороны водителя, зафиксируйте на упорах и снимите защиту картера для удобства работы. Без подъёма автомобиля замена займёт в 2–3 раза больше времени.

Фонарик с магнитным креплением или налобный осветитель освободит руки и обеспечит видимость в труднодоступных местах. Датчик находится в тени впускного коллектора, и без дополнительного освещения сложно оценить состояние крепления и проводки.

Антипригарная смазка (например, медная паста) наносится на резьбу нового датчика перед установкой. Это предотвращает прикипание и облегчает демонтаж при следующей замене. Момент затяжки датчика – 20–25 Н·м, превышение приведёт к повреждению корпуса или резьбы в блоке цилиндров.

Пошаговая инструкция по демонтажу датчика детонации на ВАЗ 2111

Датчик детонации на ВАЗ 2111 расположен на блоке цилиндров между вторым и третьим цилиндрами. Для доступа к нему потребуется снять защитный кожух двигателя и частично демонтировать впускной коллектор. Подготовьте ключ на 13 мм, удлинитель и головку, а также отвёртку с плоским жалом для отсоединения разъёма.

Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрическими контактами. Снимите пластиковый кожух двигателя, открутив три болта крепления ключом на 10 мм. Отведите в сторону шланги вентиляции картера и патрубок адсорбера, чтобы освободить пространство для манёвра.

Найдите датчик детонации – это цилиндрический элемент с одним электрическим разъёмом. Аккуратно отсоедините колодку проводов, нажав на фиксатор пальцами или поддев его отвёрткой. Избегайте резких движений, чтобы не повредить контакты. Если разъём прикипел, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.

Ослабьте затяжку датчика ключом на 13 мм, вращая его против часовой стрелки. Датчик выкручивается с небольшим усилием – не применяйте чрезмерную силу, чтобы не сорвать резьбу в блоке цилиндров. После ослабления выверните его рукой, придерживая за корпус, чтобы не уронить в подкапотное пространство.

Проверьте состояние уплотнительного кольца датчика. Если оно деформировано, потрескалось или потеряло эластичность, замените его новым (артикул 2112-3855020-01). Очистите посадочное место в блоке цилиндров от грязи и масла ветошью без ворса. Убедитесь, что резьба не повреждена – при необходимости прогонтите её метчиком М12×1,25.

При установке нового датчика затяните его моментом 15–20 Н·м. Не перетягивайте, чтобы не повредить корпус или резьбу. Подключите разъём до щелчка фиксатора, установите на место снятые элементы в обратной последовательности. После сборки запустите двигатель и проверьте отсутствие ошибок по датчику детонации с помощью диагностического сканера.

Схема подключения датчика детонации к электронному блоку управления

Датчик детонации на ВАЗ 2111 подключается к ЭБУ через два провода: сигнальный и «массу». Сигнальный провод (обычно белый или серый) идёт к контакту №23 разъёма ЭБУ Bosch M1.5.4 или Январь 5.1, а «масса» (чёрный или коричневый) – к контакту №30. Перед подключением проверьте целостность проводки мультиметром: сопротивление между контактами датчика должно быть в пределах 500–600 кОм, а изоляция – без повреждений.

На двигателях 2111 (1,5 л) датчик расположен между 2-м и 3-м цилиндрами на блоке. Для доступа к разъёму ЭБУ снимите правую боковую панель торпедо – блок крепится на трёх болтах за бардачком. При обрыве сигнального провода ЭБУ фиксирует ошибку P0325, а при коротком замыкании на «массу» – P0327. Используйте только экранированную проводку для минимизации помех.

Схема подключения предусматривает обязательное заземление экрана кабеля на кузов автомобиля. Точка подключения – болт крепления ЭБУ или специальная шпилька на моторном щите. Не используйте штатные «массовые» провода двигателя – они могут быть окислены. Зачистите место контакта до металла и обработайте токопроводящей смазкой.

При замене датчика отключите аккумулятор, чтобы сбросить адаптивные настройки ЭБУ. После установки нового датчика выполните сброс ошибок диагностическим сканером или кратковременным снятием клеммы АКБ. Если после подключения двигатель работает с перебоями, проверьте полярность сигнального провода – неправильное подключение вызывает ложные срабатывания.

Для проверки работоспособности датчика подключите осциллограф к сигнальному проводу. При лёгком постукивании по блоку цилиндров рядом с датчиком на экране должны появляться импульсы амплитудой 0,2–1 В. Отсутствие сигнала указывает на неисправность датчика или обрыв цепи. В полевых условиях замените датчик на заведомо исправный – это быстрее, чем прозванивать проводку.

Типичные ошибки при установке датчика детонации и как их избежать

Первая ошибка – неправильный момент затяжки. Датчик детонации на ВАЗ 2111 требует усилия 18–24 Н·м. Превышение этого значения приводит к деформации корпуса или повреждению пьезоэлемента, занижение – к вибрациям и ложным срабатываниям. Используйте динамометрический ключ, а не «на глаз». Проверьте резьбу на блоке цилиндров: при наличии заусенцев или коррозии очистите её метчиком М10×1,25.

Вторая распространённая проблема – установка датчика на загрязнённую поверхность. Масляные отложения, нагар или антифриз между датчиком и блоком цилиндров ухудшают передачу вибраций, что снижает чувствительность на 30–40%. Перед монтажом протрите посадочное место ветошью, смоченной в бензине, затем обезжирьте ацетоном. Избегайте использования герметиков – они создают демпфирующий слой.

Третья ошибка связана с неверным подключением разъёма. На ВАЗ 2111 используется двухконтактный штекер, где контакт «1» (белый провод) – сигнальный, «2» (чёрный) – масса. Перепутывание приводит к отсутствию сигнала или постоянным ошибкам ЭБУ. Проверьте целостность проводки мультиметром: сопротивление между контактами должно быть не более 0,5 Ом, изоляция – не менее 1 МОм.

Четвёртая ошибка – игнорирование проверки датчика перед установкой. Рабочий датчик при лёгком постукивании по корпусу выдаёт напряжение 0,1–0,3 В на холостом ходу. Если сигнал отсутствует или стабилен, замените датчик. Не используйте бывшие в употреблении детали: ресурс пьезоэлемента ограничен 80–100 тыс. км, после чего чувствительность падает.

Пятая проблема – установка датчика в неправильном месте. На ВАЗ 2111 он должен располагаться на блоке цилиндров между 2-м и 3-м цилиндрами, ближе к передней части двигателя. Смещение даже на 3–5 см снижает точность детектирования детонации. При замене ориентируйтесь на заводскую метку или сверьтесь с руководством по ремонту.

Шестая ошибка – пренебрежение проверкой ЭБУ после установки. Даже при правильном монтаже датчика ошибка P0325 («Неисправность цепи датчика детонации») может сохраняться из-за сбоя в прошивке. Сбросьте ошибки сканером, затем выполните пробную поездку. Если ошибка появляется повторно, проверьте целостность цепи от датчика до контроллера.

Седьмая ошибка – использование неоригинальных или низкокачественных датчиков. Дешёвые аналоги часто имеют нестабильные характеристики: разброс чувствительности достигает 50%, а срок службы не превышает 20 тыс. км. Приобретайте датчики с артикулом 2112-3855020-01 или 2112-3855020-02 от проверенных производителей (Bosch, АвтоВАЗ, ERA). Избегайте изделий без маркировки или с подозрительно низкой ценой.

Признаки неисправности датчика детонации и методы диагностики

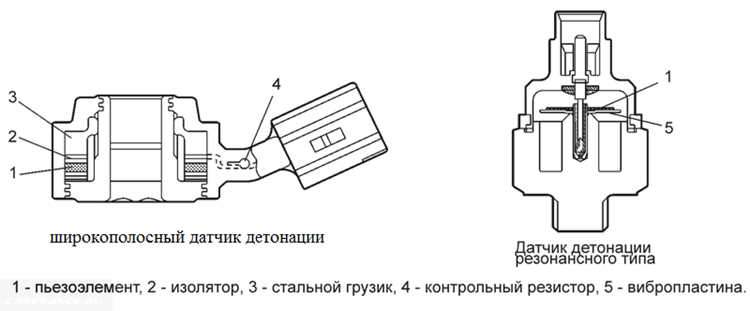

Датчик детонации (ДД) на ВАЗ 2111 – пьезоэлектрический элемент, реагирующий на вибрации блока цилиндров в диапазоне 5–15 кГц. Его отказ приводит к некорректной работе ЭБУ, который либо игнорирует сигнал, либо завышает угол опережения зажигания (УОЗ) на 5–10°, провоцируя детонацию. Основные симптомы: металлический стук под нагрузкой (особенно при 2000–3500 об/мин), падение мощности на 10–15%, увеличение расхода топлива на 0,5–1,5 л/100 км и нестабильный холостой ход с колебаниями оборотов ±150 об/мин.

Диагностика начинается с проверки электрической цепи. Отсоедините разъём ДД и замерьте сопротивление между контактами: норма – 500–600 кОм. При обрыве или коротком замыкании (сопротивление стремится к 0 или ∞) датчик подлежит замене. Далее проверьте напряжение на сигнальном проводе (контакт «2» разъёма) при работающем двигателе: при лёгком постукивании по блоку цилиндров рядом с ДД мультиметр должен показывать скачки напряжения 0,1–0,3 В. Отсутствие реакции – признак неисправности.

• Код ошибки P0325 – «Неисправность цепи датчика детонации». Возникает при обрыве провода, окислении контактов или выходе ДД из строя. Сбросьте ошибку сканером и повторите диагностику после поездки: если код появляется вновь, проверьте проводку на предмет повреждений.
• Код P0327 – «Низкий уровень сигнала датчика детонации». Указывает на загрязнение контактов, слабый контакт в разъёме или механическое повреждение ДД. Очистите контакты спиртом и проверьте затяжку датчика (момент 20–25 Н·м).
• Код P0328 – «Высокий уровень сигнала». Часто связан с трещиной в корпусе ДД или неисправностью ЭБУ. Замените датчик и повторите проверку.

Для углублённой диагностики используйте осциллограф. Подключите щуп к сигнальному проводу ДД и запустите двигатель. При работе на холостом ходу осциллограмма должна представлять собой шумовой сигнал с амплитудой 0,2–0,5 В. При резком открытии дросселя амплитуда должна возрастать до 1–1,5 В. Если сигнал отсутствует или имеет постоянное значение – датчик неисправен. Дополнительно проверьте частотный спектр: пик должен наблюдаться в диапазоне 6–8 кГц.

Механические повреждения ДД выявляются визуально: трещины на корпусе, сколы пьезоэлемента или деформация крепёжного ушка. При установке нового датчика очистите посадочное место от масла и грязи, нанесите тонкий слой герметика (например, ABRO 999) для предотвращения попадания влаги. После замены сбросьте адаптации ЭБУ: отключите минусовую клемму аккумулятора на 10 минут или выполните процедуру через диагностический сканер.
