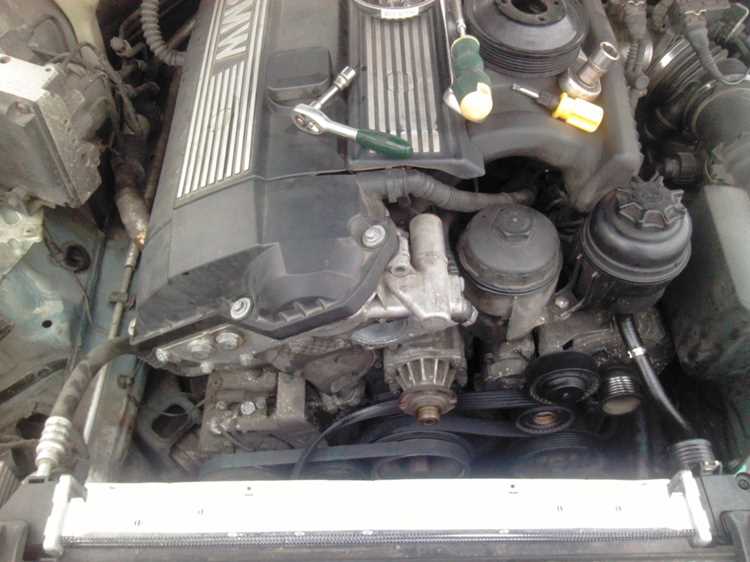

Бмв е39 что отвечает за обороты двигателя

На BMW E39 (1995–2004 гг.) за стабилизацию оборотов двигателя отвечает комплексная система, включающая датчики, исполнительные механизмы и блок управления. Основной элемент – дроссельная заслонка с электронным управлением (ETC), которая регулирует подачу воздуха во впускной коллектор. В моделях с моторами M52TU, M54 и M62 заслонка управляется через шаговый двигатель или электропривод, получающий сигналы от DME (Digital Motor Electronics).

Ключевую роль играет датчик положения дроссельной заслонки (TPS), расположенный на её корпусе. Он передаёт данные о степени открытия в DME, который корректирует подачу топлива и угол зажигания. На холостом ходу обороты дополнительно стабилизирует клапан холостого хода (IAC) или регулятор холостого хода (ISCV) – в зависимости от модификации двигателя. Например, на M54 используется электромагнитный клапан, управляемый ШИМ-сигналом.

Сбои в работе системы проявляются плавающими оборотами, провалами при разгоне или повышенными холостыми. Частые причины: загрязнение дроссельного узла (особенно на моторах с пробегом свыше 150 тыс. км), износ датчика TPS (сопротивление должно быть в пределах 0,5–4,5 кОм) или неисправность шагового двигателя (проверяется мультиметром на обрыв обмоток). Для диагностики подключите сканер (например, INPA или Carly) и считайте ошибки по адресам 0x10 (Дроссельная заслонка) или 0x12 (Регулятор холостого хода).

При чистке дросселя используйте только специализированные очистители (например, Liqui Moly или CRC), избегая механического воздействия на заслонку. После обслуживания требуется адаптация через диагностический сканер: сбросьте обучение дросселя и выполните процедуру инициализации (для M54 – ключ зажигания в положение «2» на 30 секунд, затем запуск двигателя). На моторах M62 с механическим приводом заслонки проверьте состояние тросика и его натяжение.

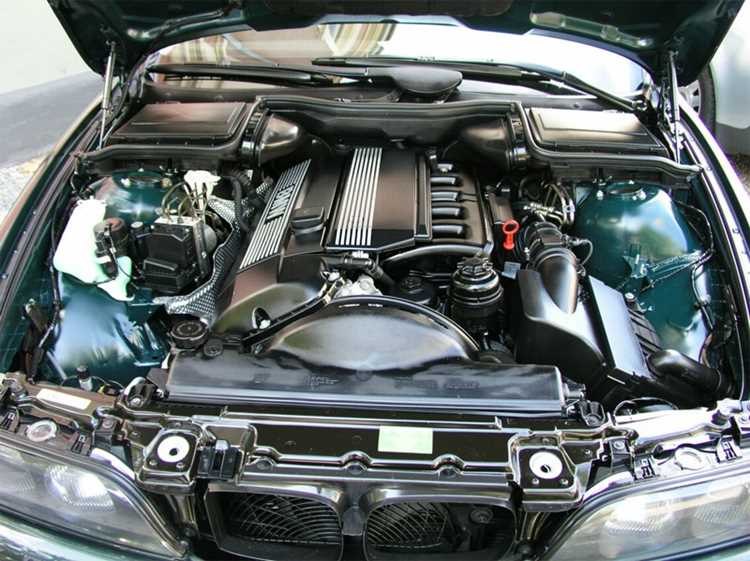

Роль датчика положения дроссельной заслонки в управлении оборотами

Датчик положения дроссельной заслонки (ДПДЗ) на BMW E39 – потенциометрический или бесконтактный сенсор, передающий в ЭБУ данные о текущем угле открытия дросселя с точностью до 0,1°. Эти показания критически важны для расчёта нагрузки на двигатель и корректировки подачи топлива и угла опережения зажигания. На моторах M54 и M52TU ошибка в сигнале ДПДЗ приводит к провалам при разгоне, нестабильным холостым оборотам (колебаниям ±200 об/мин) или даже аварийному режиму с ограничением мощности. Признаки неисправности: коды ошибок P0120–P0123, резкие скачки оборотов при плавном нажатии на педаль газа.

В системе Motronic ME 7.2, используемой на E39, ДПДЗ работает в паре с датчиком педали акселератора. ЭБУ сравнивает сигналы обоих сенсоров для выявления рассогласования – если разница превышает 5%, включается аварийный режим. Для диагностики рекомендуется проверять сопротивление датчика мультиметром: на M54 при закрытой заслонке оно должно составлять 0,8–1,2 кОм, при полностью открытой – 3,2–4,8 кОм. При замене важно использовать оригинальные запчасти (Bosch 0 280 122 001 или аналоги), так как неоригинальные датчики часто имеют нелинейную характеристику, что вызывает рывки при движении.

Калибровка ДПДЗ после замены или чистки дроссельного узла обязательна. На E39 процедура выполняется через диагностический сканер (INPA, ISTA) путём инициализации базовой адаптации. Без калибровки обороты холостого хода могут плавать в диапазоне 600–1200 об/мин, а реакция на педаль газа станет вялой. Также стоит проверить состояние контактов разъёма ДПДЗ – окисление или обрыв провода на пине 2 (сигнал) приводит к полной потере связи с ЭБУ.

При эксплуатации автомобиля с неисправным ДПДЗ растёт расход топлива (до 15% на моторах M57) и ускоряется износ катализатора из-за неоптимального состава смеси. Если замена датчика не устраняет проблему, необходимо проверить механическую часть дросселя: заедание оси, износ шестерён привода или загрязнение каналов обратной связи по разряжению. На двигателях с электронным дросселем (N62) ДПДЗ интегрирован в блок управления заслонкой, и его замена требует перепрограммирования ЭБУ.

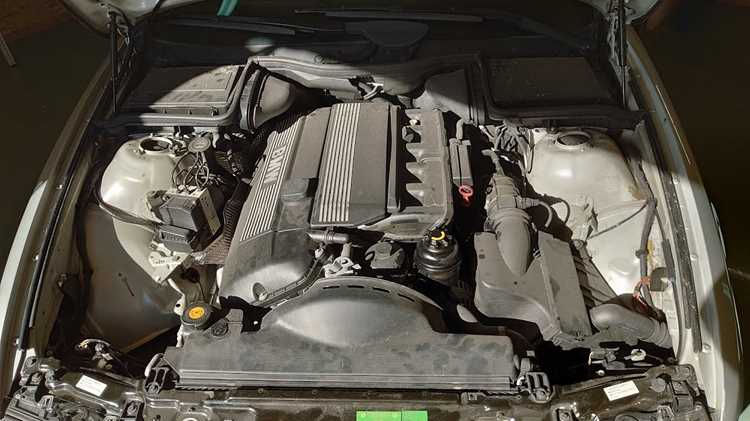

Как расходомер воздуха влияет на стабильность холостого хода

Типичные симптомы неисправного ДМРВ на Е39: задержка реакции на педаль газа, повышенный расход топлива (до 15–20% от нормы) и ошибки по бедной или богатой смеси (коды P0171–P0175). Для диагностики используйте мультиметр: напряжение на сигнальном проводе (обычно желтый) должно составлять 0,98–1,02 В при включенном зажигании и заглушенном двигателе. Превышение 1,05 В указывает на необходимость замены датчика. Оригинальные расходомеры Bosch (артикул 0 280 218 019 для M54) служат дольше аналогов, но требуют регулярной очистки воздушного фильтра – пыль ускоряет износ.

При замене ДМРВ на Е39 обязательно сбросьте адаптации ЭБУ через диагностический сканер (например, INPA или Carly). Отключите аккумулятор на 10 минут или выполните процедуру «обучения» холостому ходу: прогрейте двигатель до 90°C, выключите все потребители электроэнергии и дайте поработать на холостых 5 минут. Это позволит блоку управления скорректировать параметры под новый датчик и избежать повторных сбоев.

За что отвечает клапан холостого хода и как его проверить

Клапан холостого хода (КХХ) на BMW E39 – исполнительный механизм системы управления двигателем, регулирующий количество воздуха, поступающего в обход дроссельной заслонки. Он поддерживает стабильные обороты на холостом ходу (650–850 об/мин для M54, 600–800 об/мин для M52TU) независимо от нагрузки: включения кондиционера, электроусилителя руля или прогрева двигателя. При выходе из строя КХХ возникают плавающие обороты, провалы при переключении передач или остановка двигателя после запуска.

В E39 применяются два типа клапанов: шаговый мотор (на двигателях M52TU, M54) и электромагнитный (на ранних M52). Шаговый мотор управляется ЭБУ через 4 провода, перемещая иглу на 255 шагов, изменяя проходное сечение воздушного канала. Электромагнитный клапан работает по принципу ШИМ-сигнала, открываясь пропорционально напряжению. Оба типа чувствительны к загрязнениям: отложения масла и сажи из системы вентиляции картера сокращают ресурс до 80–120 тыс. км.

• Признаки неисправности КХХ:
  • Обороты «плавают» в диапазоне 500–1500 об/мин без видимых причин.
  • Двигатель глохнет при сбросе газа или нажатии на педаль тормоза.
  • Повышенные обороты холостого хода (выше 1000 об/мин) после прогрева.
  • Ошибки в памяти ЭБУ: P0505 (неисправность системы холостого хода), P0506 (заниженные обороты), P0507 (завышенные обороты).

Проверка клапана начинается с диагностики сканером (INPA, Carly, Launch). Подключитесь к блоку управления и считайте параметры в режиме реального времени: для шагового мотора – текущее положение иглы (должно быть 20–50 шагов на прогретом двигателе), для электромагнитного – скважность сигнала (30–70%). Если значения выходят за пределы или ЭБУ не реагирует на команды, переходите к аппаратной проверке.

1. Отсоедините разъем КХХ и измерьте сопротивление обмоток:
   • Шаговый мотор (M54): между контактами 1–2 и 3–4 – 50–60 Ом, между остальными парами – бесконечность.
   • Электромагнитный клапан (M52): 8–12 Ом между контактами.
2. Подайте напряжение 12 В на контакты клапана (для электромагнитного) – должен быть слышен щелчок. Для шагового мотора подайте поочередно +12 В на пары контактов (1–2, затем 3–4) – игла должна перемещаться.
3. Проверьте герметичность: снимите клапан, подайте воздух в канал – при закрытом положении утечки быть не должно. Визуально осмотрите иглу и седло на наличие нагара.

При загрязнении КХХ промойте его очистителем карбюратора (не используйте абразивы или металлические щетки). Для шагового мотора допускается разборка: снимите крышку, очистите иглу и направляющую спиртом. После установки выполните адаптацию холостого хода через диагностический сканер (процедура «Basic Setting» в INPA). Если проверка выявила обрыв обмоток или механическое повреждение – замените клапан. Артикулы оригинальных деталей: 13 41 1 435 987 (M54), 13 41 1 733 337 (M52TU).

Влияние датчика температуры охлаждающей жидкости на обороты двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) в BMW E39 (M52, M54, M62) напрямую влияет на формирование топливной смеси и угол опережения зажигания через сигнал в блок управления двигателем (DME). При холодном двигателе DME увеличивает обороты холостого хода до 1100–1300 об/мин для стабилизации работы и ускоренного прогрева. Если ДТОЖ передает неверные данные (например, заниженную температуру), блок управления поддерживает повышенные обороты дольше необходимого, что приводит к перерасходу топлива и износу компонентов.

Типичные неисправности ДТОЖ на E39 проявляются в виде плавающих оборотов, затрудненного запуска или зависания на 1500 об/мин после прогрева. В таблице ниже приведены эталонные сопротивления датчика при разных температурах для двигателей M52TU/M54:

При проверке ДТОЖ мультиметром в режиме омметра отклонение более 10% от табличных значений указывает на необходимость замены. Также стоит проверить контакты разъема на окисление – у E39 это распространенная проблема, особенно в моторном отсеке возле расширительного бачка. Ошибка P0117 (низкий уровень сигнала ДТОЖ) или P0118 (высокий уровень) в диагностике подтверждает неисправность.

На двигателях M62 (4.4 л) некорректные показания ДТОЖ могут вызывать детонацию из-за слишком бедной смеси на прогретом моторе. В этом случае DME компенсирует «ложный холод» увеличением подачи топлива, что приводит к переобогащению и падению мощности. Для устранения проблемы рекомендуется заменить датчик на оригинальный (артикул BMW 13621437034) или проверенный аналог (например, Febi 10037), избегая дешевых подделок.

После замены ДТОЖ необходимо сбросить адаптации в DME через диагностический сканер (INPA, ISTA) или отключением клеммы АКБ на 15 минут. Без сброса блок управления продолжит использовать старые корректировки, что может сохранить нестабильные обороты. На холодную обороты должны плавно снижаться с 1200 до 700 об/мин по мере прогрева – отклонение от этого алгоритма указывает на остаточные ошибки в системе.

Почему неисправный датчик кислорода вызывает скачки оборотов

Скачки оборотов часто сопровождаются ошибками P0130–P0135 (неисправность цепи датчика) или P0170–P0175 (нарушение корректировки смеси). При диагностике важно проверить сопротивление нагревательного элемента лямбда-зонда (должно быть 2–14 Ом при 20°C) и напряжение сигнала на холостом ходу (0,1–0,9 В с частотой 1–5 Гц). Если датчик загрязнен маслом или сажей, его показания запаздывают, что вызывает «раскачку» оборотов. В 80% случаев замена верхнего (предкаталитического) датчика устраняет проблему, но при повреждении проводки или разъема требуется ремонт цепи.

Игнорирование неисправности приводит к повышенному расходу топлива (до 20–30%), детонации и преждевременному износу катализатора. На двигателях с двумя датчиками кислорода (например, N62) скачки оборотов могут возникать только при выходе из строя нижнего зонда, так как ЭБУ переключается на аварийный режим с фиксированными параметрами смеси. Для точной диагностики рекомендуется использовать сканер с возможностью мониторинга лямбда-графиков в реальном времени – скачки напряжения свыше 0,2 В за 0,5 секунды указывают на неисправность.

Как электронный блок управления корректирует обороты в разных режимах

ЭБУ (DME/DDE) в BMW E39 использует данные с датчиков положения коленвала (ДПКВ), распредвала (ДПРВ), массового расхода воздуха (ДМРВ) и лямбда-зондов для расчета оптимальных оборотов. В режиме холостого хода (ХХ) блок корректирует подачу топлива и угол опережения зажигания (УОЗ) с частотой до 100 раз в секунду, поддерживая стабильные 650–750 об/мин. При отклонении более чем на 50 об/мин ЭБУ активирует режим аварийной компенсации, увеличивая подачу воздуха через клапан холостого хода (IAC) или регулятор холостого хода (RPM).

При холодном пуске ЭБУ повышает обороты до 1200–1500 об/мин, обогащая смесь на 15–20% и увеличивая УОЗ на 3–5 градусов для стабилизации работы двигателя. Температурный датчик (ECT) передает данные каждые 10 мс, позволяя блоку корректировать параметры в реальном времени. Если температура охлаждающей жидкости ниже 20°C, ЭБУ удерживает повышенные обороты до прогрева катализатора, предотвращая его повреждение.

В режиме частичной нагрузки (например, при движении с постоянной скоростью) ЭБУ оптимизирует обороты для экономии топлива, снижая их до 1800–2200 об/мин на передачах с 3-й по 5-ю. Датчик положения дроссельной заслонки (TPS) и ДМРВ позволяют блоку точно дозировать воздух и топливо, избегая провалов или рывков. При резком открытии дросселя ЭБУ мгновенно увеличивает подачу топлива и корректирует УОЗ, предотвращая детонацию.

При полной нагрузке (разгон, обгон) ЭБУ переключается в режим максимальной мощности, удерживая обороты в диапазоне 4000–6500 об/мин. Лямбда-зонды контролируют состав смеси, позволяя блоку корректировать соотношение воздух-топливо в пределах 14.7:1 (стехиометрия) или обогащать его до 12:1 для кратковременного увеличения мощности. Датчик детонации (KS) снижает УОЗ на 1–2 градуса при обнаружении неконтролируемого сгорания, защищая двигатель.

В режиме торможения двигателем (при отпущенной педали газа) ЭБУ полностью отключает подачу топлива, если обороты превышают 1200 об/мин. Это снижает расход топлива и износ тормозных механизмов. При падении оборотов ниже 1000 об/мин блок возобновляет подачу топлива, предотвращая остановку двигателя. На автомобилях с автоматической коробкой передач ЭБУ синхронизирует обороты с переключением передач, сглаживая рывки.

При работе кондиционера или включении мощных потребителей (например, обогрева заднего стекла) ЭБУ увеличивает обороты ХХ на 100–150 об/мин для компенсации нагрузки на генератор. Датчик давления в системе кондиционирования передает сигнал о включении компрессора, после чего блок корректирует параметры в течение 200–300 мс. На двигателях M54 и M52TU эта функция реализована через отдельный канал управления IAC.

При обнаружении неисправностей (например, отказа датчика или утечки вакуума) ЭБУ переходит в аварийный режим, ограничивая обороты до 3000 об/мин и фиксируя ошибку в памяти. В этом случае блок использует резервные карты топливоподачи, что приводит к увеличению расхода топлива на 10–15%. Для диагностики рекомендуется проверять коды ошибок через OBD-II разъем и анализировать данные в реальном времени с помощью сканера (например, INPA или Carly).

На двигателях с системой Vanos (изменяемые фазы газораспределения) ЭБУ дополнительно корректирует обороты, управляя электромагнитными клапанами распредвалов. При низких оборотах (до 2500 об/мин) фазы сдвигаются для увеличения крутящего момента, а при высоких (свыше 4000 об/мин) – для максимальной мощности. Неисправность Vanos приводит к падению оборотов на 200–300 об/мин и появлению ошибок P1520 или P1523. Для восстановления работы требуется замена уплотнений или соленоидов.

Признаки неисправности регулятора давления топлива и их связь с оборотами

Первый и наиболее очевидный признак – плавающие обороты. На холостом ходу стрелка тахометра хаотично колеблется в диапазоне 500–1200 об/мин, особенно после прогрева. Причина – неконтролируемое изменение давления топлива, из-за чего ЭБУ получает неверные данные о расходе воздуха и корректирует подачу топлива с задержкой. На двигателях M54 с системой Vanos проблема усугубляется из-за синхронизации фаз газораспределения, что приводит к «подергиваниям» при 1500–2000 об/мин.

• Трудный запуск двигателя – особенно на холодную. Если РДТ заклинило в открытом положении, давление в рампе падает ниже 2.5 бар, и форсунки не обеспечивают нужного распыла. Стартер приходится крутить дольше, а первые секунды после пуска сопровождаются «троением» и черным дымом из выхлопной трубы (богатая смесь). На горячем двигателе ситуация может ухудшаться из-за паровых пробок в топливной магистрали.
• Потеря мощности при разгоне. При резком нажатии на педаль газа обороты растут с задержкой, автомобиль «тупит» до 3000 об/мин, затем резко «подхватывает». Это связано с тем, что РДТ не успевает сбрасывать избыточное давление при закрытии дроссельной заслонки, и форсунки впрыскивают топливо с задержкой. На M54 с турбонаддувом (например, 530d) проблема проявляется в виде «провалов» при переходе на наддув.

Второй блок симптомов связан с расходом топлива и выхлопом. Неисправный РДТ приводит к переобогащению смеси, что фиксируется датчиком кислорода (лямбда-зондом). ЭБУ пытается компенсировать это, увеличивая время открытия форсунок, но из-за нестабильного давления коррекция неэффективна. Результат:

1. Увеличение расхода топлива на 15–30% (особенно в городском цикле).
2. Запах несгоревшего бензина из выхлопной трубы.
3. Черный нагар на свечах зажигания (электроды покрыты сажей, зазор уменьшен).
4. Повышенное содержание CO/CH в выхлопе (диагностируется газоанализатором).

Третий индикатор – диагностические ошибки. При подключении сканера (INPA, Carly, Launch) часто встречаются следующие коды:

• P0190 – неисправность цепи датчика давления топлива (если РДТ электронный).
• P0170 – нарушение состава топливовоздушной смеси (блок 1).
• P0300–P0306 – пропуски зажигания в цилиндрах (из-за неравномерного распыла топлива).
• P1188 – слишком богатая смесь на холостом ходу (BMW-специфичный код).

На автомобилях с пробегом свыше 200 тыс. км ошибки могут не появляться, так как ЭБУ адаптируется к неисправности, но это не решает проблему – только маскирует ее.

Для точной диагностики РДТ на E39 требуется манометр с пределом измерения до 6 бар. Проверка проводится в три этапа:

1. Холостой ход: давление должно быть 3.0–3.5 бар (M52TU) или 3.5–4.0 бар (M54). Если показания ниже – РДТ не держит давление или забит топливный фильтр.
2. Сброс давления: при резком сбросе газа давление должно упасть до 2.0–2.5 бар, затем восстановиться. Если оно остается высоким – РДТ заклинило в закрытом положении.
3. Нагрузка: при открытии дроссельной заслонки давление должно плавно увеличиваться на 0.3–0.5 бар. Если оно скачет – мембрана РДТ повреждена.

На двигателях M54 и M52TU РДТ расположен на топливной рампе (в задней части двигателя). Замена требует сброса давления в системе: отсоединить предохранитель топливного насоса, запустить двигатель и дождаться его остановки. После установки нового РДТ (оригинал – Bosch 0 280 160 561) необходимо сбросить адаптации ЭБУ через диагностический сканер, иначе обороты могут оставаться нестабильными в течение 50–100 км пробега.

Косвенные признаки неисправности РДТ часто путают с проблемами датчика массового расхода воздуха (ДМРВ) или клапана холостого хода (КХХ). Отличие в том, что при неисправном РДТ симптомы усиливаются при прогреве двигателя, а при неисправном ДМРВ – наоборот, проявляются сразу после запуска. Если после замены РДТ обороты остаются нестабильными, проверяют герметичность впускного коллектора и работу системы Vanos (для M54).
