Повело тормозной диск как определить

Тормозные диски – критически важный элемент безопасности, от состояния которого зависит эффективность торможения и управляемость автомобиля. Деформация диска (его «ведение») возникает из-за неравномерного нагрева и последующего охлаждения, механических повреждений или заводского брака. Даже незначительное искривление (от 0,05 мм) способно вызвать вибрации, ухудшение сцепления колодок и увеличение тормозного пути. Первые симптомы часто проявляются при скорости выше 60–80 км/ч, когда водитель ощущает пульсацию педали тормоза или рулевого колеса.

Основные признаки деформации диска включают биение руля при торможении (амплитуда вибрации может достигать 2–3 мм), неравномерный износ колодок (задиры или несимметричные следы трения) и металлический скрежет при нажатии на педаль. В запущенных случаях на поверхности диска появляются волнообразные борозды или локальные пятна перегрева (синеватые/черные участки). Для точной диагностики используйте микрометр: разница толщины диска в разных точках не должна превышать 0,02 мм. При превышении этого значения диск подлежит замене или проточке.

Проверку дисков рекомендуется проводить каждые 10–15 тыс. км пробега, особенно после интенсивных торможений (например, в горной местности) или езды по лужам на раскаленных тормозах. Обратите внимание на осевое биение при вращении колеса на подъемнике: допустимое значение – не более 0,05 мм для легковых автомобилей. Если диск имеет трещины, глубокие канавки (более 1,5 мм) или толщину ниже минимально допустимой (указана в мануале), его эксплуатация опасна. В таких случаях замена – единственный выход.

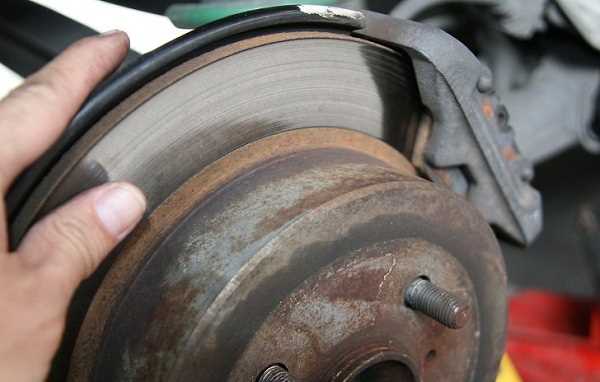

Как понять, что повело тормозной диск: признаки

Первый и самый очевидный признак – вибрация руля или педали тормоза при нажатии. Частота колебаний зависит от скорости: на 60–80 км/ч вибрация ощущается как пульсация с интервалом 1–2 секунды, на 100+ км/ч – как непрерывная дрожь. Причина – неравномерный износ диска из-за перегрева или механического воздействия, когда его поверхность деформируется на 0,1–0,3 мм. Для проверки поддомкратьте колесо и прокрутите его вручную: если диск «бьет» на ощупь или слышен неравномерный шум колодок, деформация превышает допустимые 0,05 мм.

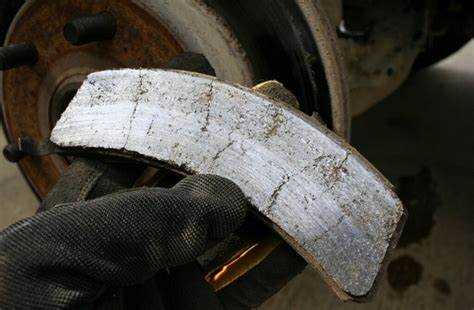

Второй симптом – неравномерный износ колодок. Осмотрите их после 5–10 тыс. км пробега: если на одной колодке стерто 30% поверхности, а на другой – 70%, диск повело. Дополнительный признак – локальные пятна перегрева на диске (синеватые или черные участки диаметром 10–30 мм). Такие зоны появляются из-за неравномерного прилегания колодок и свидетельствуют о деформации свыше 0,2 мм. Для точной диагностики используйте микрометр: разница в толщине диска в разных точках не должна превышать 0,02 мм.

Третий признак – изменение тормозного пути. Если при экстренном торможении с 80 км/ч автомобиль останавливается на 3–5 метров дальше обычного, диск деформирован. Это связано с уменьшением площади контакта колодок: при биении 0,3 мм эффективность торможения падает на 15–20%. Для проверки проведите тест на сухом асфальте: разгонитесь до 60 км/ч и резко затормозите. Если автомобиль уводит в сторону или тормозной путь увеличился на 10%+, диск требует замены или проточки на станке с точностью до 0,01 мм.

Какие звуки издает автомобиль при деформации тормозного диска

Первый и наиболее характерный звук – ритмичный металлический скрежет или стук при торможении, синхронный с вращением колеса. Частота звука зависит от скорости: на 60 км/ч он повторяется примерно каждые 0,8–1,2 секунды, на 90 км/ч – каждые 0,5–0,7 секунды. Звук возникает из-за неравномерного прилегания колодок к деформированной поверхности диска, когда выступы или впадины на его поверхности создают ударные нагрузки. Если диск повело локально (например, на 10–15% площади), скрежет может проявляться только при определённом положении колеса.

На ранних стадиях деформации появляется высокочастотный писк или свист, напоминающий трение металла о стекло. Он слышен при лёгком нажатии на педаль тормоза и исчезает при усилении давления. Причина – вибрация колодок, вызванная микроскопическими неровностями диска (биение свыше 0,1 мм). Звук усиливается при нагреве тормозов: после 5–7 интенсивных торможений частота может возрасти на 20–30%. Если писк сопровождается пульсацией педали, биение диска превышает 0,2 мм – требуется диагностика.

При сильной деформации (биение свыше 0,3 мм) возникает глухой гул или дребезжание, напоминающее работу неисправного подшипника. Звук слышен даже без нажатия на педаль и усиливается при разгоне или движении по неровностям. В отличие от подшипникового гула, он пропадает при выключении передачи и качении накатом. На автомобилях с вентилируемыми дисками гул может сопровождаться шипением – это воздух, проходящий через деформированные каналы охлаждения.

Проверьте диск самостоятельно: поднимите автомобиль на домкрате, раскрутите колесо до 30–40 км/ч и прислушайтесь. Если звук повторяется с интервалом 1–2 секунды – биение диска составляет 0,15–0,25 мм. Для точной диагностики используйте индикатор часового типа: закрепите его на суппорте, подведите к диску и прокрутите колесо. Допустимое биение – не более 0,05 мм для новых дисков и 0,1 мм для изношенных. Превышение этих значений – повод для проточки или замены.

Как проверить биение тормозного диска руками без инструментов

Поднимите автомобиль домкратом, зафиксируйте на подставках и снимите колесо. Проверка выполняется только на свободно вращающемся диске – убедитесь, что суппорт не зажимает колодки. Если диск горячий, дайте ему остыть 10–15 минут, иначе тепловое расширение исказит результаты.

Положите ладонь на рабочую поверхность диска ближе к внешнему краю. Второй рукой медленно вращайте диск за ступицу или шину. Ощущайте пальцами малейшие отклонения – даже 0,1 мм биения создаст заметную вибрацию. Норма – плавное скольжение без толчков или «волн».

Повторите проверку в трёх точках: на 12, 4 и 8 часах условного циферблата. Биение часто проявляется неравномерно – в одном секторе диск может быть ровным, в другом «гулять» на 0,3–0,5 мм. Запоминайте участки с максимальными отклонениями для последующей диагностики.

Проверьте обе стороны диска. Переверните руку и приложите её к внутренней поверхности. Иногда биение возникает только с одной стороны из-за неравномерного износа или перегрева. Если вибрация ощущается с обеих сторон, проблема в ступице или подшипнике.

Сравните результаты с новым диском или эталонным значением. Для большинства легковых автомобилей допустимое биение – до 0,05 мм. Если отклонение превышает 0,1 мм, диск требует проточки или замены. На грузовых машинах порог выше – до 0,15 мм.

Обратите внимание на характер вибрации. Резкие толчки указывают на локальные деформации (например, от перегрева), плавные волны – на общий изгиб диска. Если биение сопровождается металлическим скрежетом, проверьте наличие трещин или глубоких борозд.

После проверки установите колесо и протестируйте торможение на скорости 60–80 км/ч. Если руль или педаль вибрируют, биение превышает допустимые значения. Запишите показания спидометра при появлении вибрации – это поможет определить критическую скорость, при которой дефект проявляется сильнее всего.

На что обратить внимание при визуальном осмотре диска после поездки

Обратите внимание на кромку диска. При короблении на ней появляются заусенцы или ступеньки высотой от 0,3 мм. Проведите пальцем по краю: если чувствуете резкие перепады, диск повело. Также проверьте наличие трещин – даже микротрещины длиной 2–3 мм у отверстий под болты или вентиляционных каналах требуют немедленной замены.

• Цвет поверхности: серый матовый – норма, синий или фиолетовый – перегрев (температура выше 500°C).
• Риски: параллельные борозды глубиной до 0,2 мм допустимы, глубже – износ колодок или абразив в тормозной системе.
• Коррозия: ржавчина на рабочей поверхности после стоянки – признак низкой эффективности торможения.

Проверьте биение диска. Поддомкратьте колесо, прокрутите его и приложите к суппорту отвертку с мелом: если на диске остаются прерывистые следы, биение превышает 0,1 мм. Для точного замера используйте индикатор часового типа – допустимое значение указано в спецификации (обычно 0,05–0,1 мм). Превышение нормы вызывает вибрацию на руле при торможении.

Оцените состояние вентиляционных каналов. Забитые грязью или продуктами износа каналы ухудшают охлаждение, что приводит к перегреву. Прочистите их жесткой щеткой, но если каналы деформированы или имеют оплавленные участки, диск подлежит замене. Также проверьте крепежные отверстия: овальность или сколы резьбы ослабляют посадку колеса.

Сравните состояние дисков на одной оси. Разница в толщине более 0,5 мм или неравномерный износ указывают на проблемы с суппортом (заклинивание направляющих, неравномерное прижатие колодок). В этом случае требуется диагностика тормозной системы целиком – замена только дисков не решит проблему.

Какие ощущения передаются на руль и педаль тормоза при деформации

Первый признак деформации тормозного диска – вибрация на руле при торможении на скорости выше 60 км/ч. Амплитуда колебаний обычно усиливается пропорционально скорости и силе нажатия на педаль. На 80–100 км/ч вибрация может достигать 3–5 мм, что ощущается как ритмичное дрожание обода руля, особенно заметное при удержании его кончиками пальцев.

Педаль тормоза при деформированном диске передает пульсацию, синхронизированную с вращением колеса. Частота толчков зависит от скорости: на 50 км/ч – около 8–10 импульсов в секунду, на 100 км/ч – до 15–18. Сила отдачи варьируется от легкого подрагивания до резких ударов, способных сместить ногу с педали при экстренном торможении.

При неравномерном износе или короблении диска вибрация на руле может проявляться не постоянно, а только в определенном диапазоне скоростей. Например, на 70–80 км/ч колебания отсутствуют, но при разгоне до 90 км/ч появляются резко. Это связано с резонансными частотами подвески и тормозной системы, которые совпадают с дефектом диска на конкретных оборотах.

Если деформация локализована в одной зоне диска, пульсация на педали будет неравномерной: после плавного нажатия следует резкий толчок, затем снова спад. Такая картина характерна для дисков с «восьмеркой» или глубокими термическими трещинами. При этом руль может подергиваться не по центру, а с отклонением влево или вправо, в зависимости от того, на каком колесе проблема.

На автомобилях с гидравлическим усилителем тормозов (например, в системах с ABS) деформация диска может вызывать дополнительный эффект – «отдачу» в педаль при срабатывании антиблокировочной системы. В момент сброса давления в контуре педаль проваливается на 10–15 мм, а затем резко возвращается, усиливая ощущение вибрации. Это происходит из-за неравномерного распределения тормозного усилия на деформированной поверхности.

При сильном короблении диска вибрация передается не только на руль, но и на весь кузов. На скорости свыше 120 км/ч дрожание ощущается в сиденье, педалях и даже в полу салона. Это указывает на критическую степень деформации, при которой диск теряет до 30–40% эффективной площади контакта с колодками, что увеличивает тормозной путь на 15–20%.

Для диагностики рекомендуется провести тест на пустой дороге: разогнаться до 80 км/ч и плавно нажать на педаль тормоза, удерживая усилие в 30–40% от максимального. Если вибрация появляется через 1–2 секунды и усиливается – диск деформирован. При этом на руле не должно быть люфта или посторонних шумов, иначе проблема может быть в подвеске или рулевом управлении.

При появлении описанных симптомов необходимо измерить биение диска индикатором часового типа. Допустимое значение – не более 0,05 мм для вентилируемых дисков и 0,03 мм для невентилируемых. Превышение этих показателей требует замены или проточки диска, если его толщина позволяет это сделать (минимальная толщина указана на торце диска).

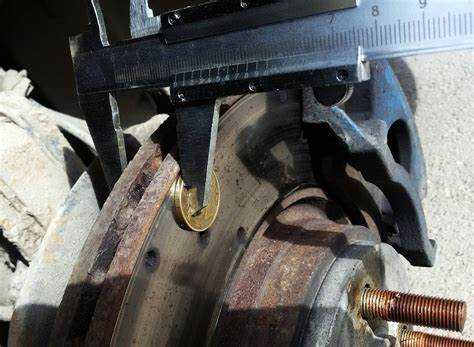

Как использовать индикаторную стойку для проверки биения диска

Установите автомобиль на ровную поверхность и зафиксируйте колеса противооткатными упорами. Поднимите нужную сторону домкратом и снимите колесо. Очистите рабочую поверхность диска от грязи и ржавчины металлической щеткой – даже микрочастицы исказят показания. Проверьте крепление диска: ослабленные болты ступицы могут давать ложное биение до 0,05 мм.

Закрепите индикаторную стойку на неподвижной части подвески – например, на поворотном кулаке или суппорте. Магнитное основание должно плотно прилегать к поверхности без люфта. Расположите измерительный наконечник индикатора перпендикулярно рабочей поверхности диска на расстоянии 10–15 мм от внешнего края. Избегайте касания ребер охлаждения – это приведет к некорректным показаниям.

Медленно вращайте диск рукой, наблюдая за стрелкой индикатора. Допустимое биение для большинства легковых автомобилей – не более 0,05 мм на новых дисках и 0,1 мм на изношенных. Превышение этих значений указывает на деформацию. Записывайте показания в трех точках: внешний край, середина и внутренний край – разница более 0,03 мм между зонами свидетельствует о неравномерном износе или перегреве.

Если биение превышает норму, проверьте ступицу на наличие грязи или коррозии. Очистите посадочную поверхность наждачной бумагой зернистостью P120 и повторно замерьте. При повторном превышении демонтируйте диск и проверьте его на токарном станке – допустимый съем металла не должен превышать 0,2 мм с каждой стороны, иначе диск подлежит замене.

Для точной диагностики используйте индикатор часового типа с ценой деления 0,01 мм. Дешевые цифровые модели часто дают погрешность до 0,03 мм из-за вибрации. Перед замером прогрейте диск до рабочей температуры (100–150°C), прокрутив его на холостых оборотах 2–3 минуты – тепловое расширение может изменить показания на 0,02–0,04 мм.

После проверки нанесите на резьбу болтов ступицы фиксатор резьбы средней прочности (например, Loctite 243) и затяните их моментом, указанным в спецификации автомобиля. Неправильный момент затяжки (даже на 10 Н·м) способен вызвать биение до 0,08 мм. Повторный замер после сборки обязателен.

В каких ситуациях чаще всего деформируются тормозные диски

Тормозные диски деформируются преимущественно при экстремальных температурных нагрузках. Резкий нагрев до 600–800°C с последующим быстрым охлаждением – например, после интенсивного торможения на высокой скорости и последующего въезда в лужу – вызывает неравномерное расширение металла. Это приводит к короблению поверхности, особенно у дисков толщиной менее 22 мм. В гоночных условиях или при агрессивном вождении в городе такие перепады температур случаются регулярно, сокращая ресурс диска на 30–50%.

Частые и длительные торможения на затяжных спусках – ещё одна распространённая причина деформации. При спуске с горы на передаче без использования тормозов диск нагревается до 400–500°C, а при постоянном нажатии на педаль температура может превысить 700°C. В таких условиях металл теряет жёсткость, и даже незначительное механическое воздействие (например, вибрация от неровностей дороги) способно вызвать микродеформации. Особенно уязвимы вентилируемые диски с тонкими перемычками между стенками.

• Попадание посторонних предметов между колодкой и диском: камни, песок или металлическая стружка оставляют глубокие царапины, которые при нагреве превращаются в очаги деформации.
• Неправильная установка диска: перекос при монтаже или использование некачественных болтов приводит к неравномерному прилеганию колодок, вызывая локальный перегрев.
• Эксплуатация с изношенными колодками: когда фрикционный материал стирается до металлической основы, диск начинает контактировать с металлом колодки, что ускоряет его износ и деформацию.

Аварийные ситуации, такие как резкое торможение с блокировкой колёс, также способствуют короблению. При блокировке колодки нагревают диск в одной точке до критических температур, в то время как остальная поверхность остаётся холодной. Разница в 200–300°C между зонами контакта и свободными участками вызывает термические напряжения, приводящие к искривлению. На автомобилях с ABS риск ниже, но при отключении системы или её неисправности вероятность деформации возрастает в 2–3 раза.

Низкокачественные диски или их несоответствие модели автомобиля – ещё один фактор. Например, установка дисков от легкового автомобиля на кроссовер с увеличенной массой приводит к перегреву из-за недостаточной теплоёмкости. Производители указывают предельные нагрузки для каждой модели: превышение рекомендованного веса на 15–20% сокращает срок службы диска вдвое. Также опасны диски с нарушенной геометрией из-за заводского брака или неправильного хранения – даже новые детали могут иметь скрытые дефекты, проявляющиеся при первых интенсивных торможениях.
