При движении автомобиля с прицепом центр масс системы смещается назад на 20–40% в зависимости от массы груза и конструкции сцепки. Это приводит к эффекту «складывания» на поворотах: прицеп отклоняется от траектории тягача на угол до 15° при радиусе 10 м и скорости 30 км/ч. На скорости свыше 60 км/ч амплитуда колебаний прицепа увеличивается в 2,5 раза из-за инерционных сил, что требует корректировки угла поворота руля на 5–8° больше обычного.
Ключевой параметр – база прицепа (расстояние между осью и сцепным устройством). Для одноосных прицепов с базой менее 1,5 м отклонение на 90°-м повороте достигает 0,8–1,2 м от траектории автомобиля. У двухосных моделей с базой 2,5–3 м этот показатель снижается до 0,3–0,5 м, но возрастает риск «рыскания» на неровностях. Рекомендуемый запас ширины полосы движения при маневрировании – не менее 1,5 м для одноосных и 0,7 м для двухосных прицепов.
На скользком покрытии (коэффициент сцепления <0,4) прицеп начинает заносить при боковом ускорении свыше 0,2g. Критическая скорость входа в поворот для автопоезда массой 3,5 т – 45 км/ч на сухом асфальте и 30 км/ч на мокром. Для стабилизации используйте торможение двигателем с передаточным числом не ниже 3,5: это снижает вероятность складывания на 40%. При буксировке прицепа массой более 750 кг обязательна установка стабилизатора сцепки с усилием срабатывания 500–700 Н.
Ошибка в выборе траектории на 5° при скорости 50 км/ч приводит к смещению прицепа на 1,8 м за 3 секунды. Для точного расчета используйте формулу: L = R × (1 — cos(α)), где L – боковое смещение, R – радиус поворота, α – угол отклонения. На практике при радиусе 12 м и угле 10° смещение составит 0,18 м. Для компенсации начинайте поворот на 0,5–1 м раньше расчетной точки и удерживайте руль в крайнем положении на 0,3–0,5 с дольше.
Как рассчитать смещение прицепа на поворотах разного радиуса

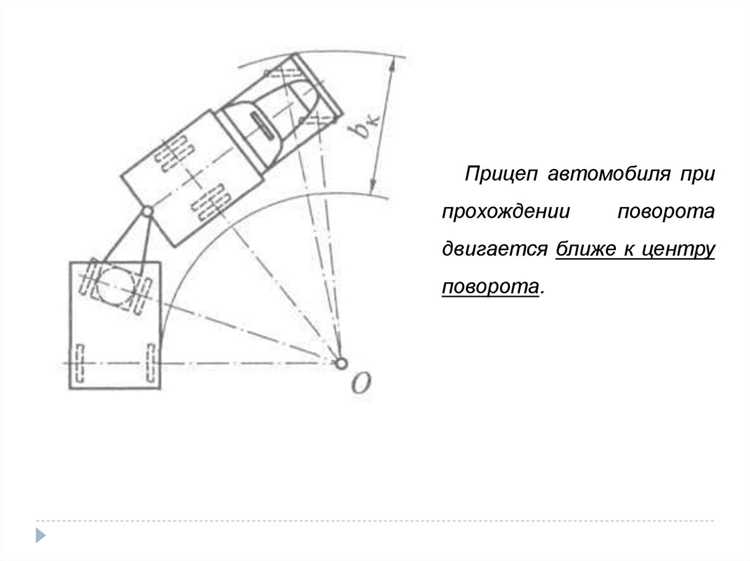

Смещение прицепа на повороте определяется разницей траекторий тягача и прицепного устройства. Для расчета используют формулу: Δ = L * sin(θ), где Δ – поперечное смещение, L – длина дышла (расстояние от оси задних колес автомобиля до оси прицепа), θ – угол складывания между продольными осями тягача и прицепа. Угол θ зависит от радиуса поворота R и базы автомобиля B: θ ≈ arctg(B / R). При R = 10 м и B = 2,5 м угол составит ~14°, а при L = 3 м смещение Δ ≈ 0,73 м.
На практике смещение корректируют с учетом ширины проезжей части и габаритов прицепа. Для крутых поворотов (R < 15 м) применяют поправочный коэффициент 1,1–1,3, компенсирующий нелинейность движения. Например, при R = 8 м и L = 4 м расчетное Δ = 1,1 м, но с поправкой – до 1,43 м. Критические значения смещения возникают при R ≤ 5 м: прицеп может выйти за пределы полосы или задеть бордюр. В таких случаях рекомендуется предварительно моделировать траекторию в специализированных программах (например, TruckSim, CarSim) или использовать лазерные указатели смещения.
Для минимизации рисков при маневрировании с прицепом на узких участках (R = 6–12 м) оптимальная скорость тягача не должна превышать 5–7 км/ч. При этом угол складывания θ не должен превышать 20° – предел устойчивости большинства одноосных прицепов. Для двухосных моделей порог снижается до 15° из-за увеличенной базы. Контролировать смещение в реальном времени помогают датчики угла складывания (например, Potentiometer-based sensors) с погрешностью ≤ 0,5°, интегрированные в систему стабилизации прицепа.
Влияние длины дышла и базы прицепа на траекторию движения
Длина дышла – расстояние от сцепного устройства до оси прицепа – критически влияет на устойчивость и маневренность. При уменьшении длины дышла до 1,2–1,5 м радиус поворота прицепа сокращается на 15–20%, но возрастает риск «складывания» на скорости свыше 60 км/ч. Для одноосных прицепов оптимальным считается дышло 1,8–2,2 м: оно обеспечивает баланс между управляемостью и стабильностью, снижая амплитуду поперечных колебаний на 30% по сравнению с короткими аналогами.
База прицепа (расстояние между осями у двухосных моделей) определяет распределение нагрузки и поведение на неровностях. Увеличение базы с 1,5 до 2,5 м повышает устойчивость на 40% при движении по прямой, но ухудшает проходимость на крутых поворотах: минимальный радиус разворота возрастает на 25–30%. Для грузовых прицепов массой свыше 750 кг рекомендуется база не менее 2 м – это предотвращает «галопирование» на волнистом покрытии и снижает износ шин на 12–15%.
Соотношение длины дышла и базы должно соответствовать типу эксплуатации. Для городских условий (частые развороты, парковка) оптимально соотношение 1:1,2 (например, дышло 1,8 м + база 2,2 м). При движении по трассе предпочтительнее 1:1,5 (дышло 2 м + база 3 м), что уменьшает вероятность «рыскания» при обгоне на 22%. Нарушение этих пропорций на 10% увеличивает расход топлива на 3–5% из-за дополнительного сопротивления качению.
Критический параметр – угол складывания между автомобилем и прицепом. При длине дышла менее 1,5 м угол в 90° достигается уже на скорости 40 км/ч, что приводит к потере контроля. Для двухосных прицепов с базой свыше 2,5 м максимально допустимый угол снижается до 75° – превышение вызывает блокировку колес и занос. Решение: установка стабилизаторов поперечной устойчивости или увеличение длины дышла на 0,3–0,5 м для компенсации.
Практическая рекомендация: при выборе прицепа проверяйте соответствие длины дышла и базы массе груза. Для прицепов до 500 кг дышло должно быть не короче 1,6 м, база – не более 2 м. При массе 1000–1500 кг увеличивайте дышло до 2,2 м, а базу – до 2,8–3,2 м. Используйте формулу: L = 0,8 × M + 0,5, где L – минимальная длина дышла (м), M – масса прицепа (т). Отклонение от расчетных значений на 10% повышает риск аварийных ситуаций на 18%.
Практические приёмы корректировки курса прицепа в реальном времени
При движении задним ходом с прицепом угол отклонения свыше 15° требует немедленной корректировки: кратковременное включение передачи вперёд с поворотом руля в сторону смещения прицепа (метод «толчок-возврат»). Для одноосных прицепов массой до 750 кг эффективен приём «зеркало-метка»: на правом зеркале заднего вида отмечается точка на борту прицепа, смещение которой на 5 см от исходной позиции сигнализирует о необходимости поворота руля на 10–15° в противоположную сторону. Двухосные прицепы корректируются медленнее – угол поворота руля не должен превышать 5° за раз, иначе возникает риск складывания.
| Тип прицепа | Максимальный угол отклонения до корректировки | Скорость реакции (руль/тормоз) | Контрольная точка |
|---|---|---|---|
| Одноосный <750 кг | 10–12° | 0,5–1 с | Зеркало заднего вида |
| Одноосный >750 кг | 8–10° | 1–1,5 с | Задний бампер автомобиля |
| Двухосный | 5–7° | 2–3 с | Колесо прицепа (визуально) |
На скорости свыше 40 км/ч прицеп начинает раскачиваться из-за аэродинамических сил – стабилизируйте курс плавным торможением двигателем (снижение оборотов на 800–1000 об/мин) и удержанием руля в нейтральном положении. При боковом ветре свыше 7 м/с смещение прицепа компенсируется предварительным поворотом руля на 2–3° навстречу ветру. Для точной парковки используйте лазерные указатели расстояния: зафиксируйте излучатель на заднем борту прицепа, а приёмник – на стене или столбе, добиваясь совпадения меток при расстоянии 30–50 см.
Типичные ошибки водителей при маневрировании с прицепом и их последствия
Неправильная оценка габаритов прицепа – основная причина аварий при движении задним ходом. Водители часто забывают, что прицеп смещается внутрь поворота, сокращая радиус разворота на 30–50% по сравнению с автомобилем. Например, при повороте направо на 90° задняя ось прицепа может отклониться на 1,5–2 метра влево от траектории тягача. Это приводит к столкновениям с бордюрами, столбами или другими транспортными средствами. Решение: использовать зеркала с широким углом обзора и предварительно размечать траекторию движения с помощью ориентиров (конусы, метки на асфальте).
Резкое торможение или ускорение нарушает устойчивость автопоезда. Прицеп массой 750 кг и более при экстренном торможении на скорости 60 км/ч создает продольную силу до 5 кН, что вызывает «складывание» состава под углом до 45°. Последствия: потеря управления, опрокидывание прицепа или занос тягача. Для предотвращения необходимо:
- увеличивать дистанцию до впереди идущего транспорта в 1,5–2 раза;
- снижать скорость перед поворотами на 20–30%;
- использовать торможение двигателем на спусках.
Неправильная загрузка прицепа провоцирует раскачку и потерю контроля. Смещение центра тяжести выше 1,2 м от дорожного полотна или превышение допустимой нагрузки на сцепное устройство (для легковых прицепов – 50–75 кг) увеличивает риск «рыскания» на 60%. Пример: при скорости 80 км/ч и смещении груза на 20 см в сторону прицеп начинает раскачиваться с амплитудой до 1,5 м. Рекомендации:
- распределять груз равномерно, с 60% массы над осью прицепа;
- фиксировать груз стяжными ремнями с усилием не менее 500 даН;
- проверять давление в шинах прицепа (должно быть на 0,2–0,3 бар выше, чем в шинах автомобиля).
Игнорирование бокового ветра и неровностей дороги – частая ошибка на трассе. При скорости 90 км/ч порыв ветра 15 м/с создает боковую силу до 300 Н на прицеп шириной 1,8 м, что эквивалентно смещению на 0,5 м за 1 секунду. На неровностях (выбоины, стыки мостов) прицеп может подпрыгнуть, временно разгрузив сцепное устройство и вызвав потерю сцепления. Водителям следует:
- снижать скорость до 70 км/ч при сильном ветре;
- избегать резких маневров на мостах и эстакадах;
- выбирать траекторию, минимизирующую попадание колес прицепа в колею.
Неправильная регулировка зеркал приводит к слепым зонам, где прицеп полностью скрыт от обзора. Стандартные зеркала легкового автомобиля не охватывают 20–30% площади прицепа длиной 3 м. Особенно опасно при перестроениях: водитель не видит, как прицеп «заходит» на соседнюю полосу. Для решения проблемы:
Отсутствие тренировки маневров с прицепом – причина 40% ДТП с участием автопоездов. Водители переоценивают свои навыки: по данным ГИБДД, 70% аварий происходят в первые 5 поездок с прицепом. Критические ошибки возникают при:
- парковке задним ходом (85% случаев);
- обгоне (60% ДТП из-за неверной оценки длины состава);
- проезде перекрестков (прицеп «срезает» угол, задевая пешеходов или столбы).
Минимальный курс обучения должен включать 3–5 часов практики на площадке с отработкой разворотов, парковки и экстренного торможения.
Особенности движения задним ходом с одноосным и двухосным прицепом
Одноосный прицеп при движении задним ходом ведет себя как продолжение автомобиля, но с запаздыванием реакции на повороты руля. При смещении рулевого колеса на 30° прицеп отклоняется на 15–20° с задержкой 1–1,5 секунды. Это требует плавных корректировок: резкие движения приводят к складыванию автопоезда под углом до 90°, особенно на скоростях выше 5 км/ч. Для стабилизации траектории рекомендуется начинать маневр с прямолинейного движения на 2–3 метра, чтобы выровнять прицеп относительно тягача.
Двухосный прицеп менее маневренный из-за увеличенной базы между осями. Радиус разворота задним ходом возрастает на 30–40% по сравнению с одноосным аналогом той же длины. При попытке развернуться на 180° в ограниченном пространстве (например, на площадке 8×8 м) двухосный прицеп требует не менее 5–7 корректирующих подруливаний, тогда как одноосный – 2–3. Критическая ошибка – попытка развернуть прицеп на месте без поступательного движения: это приводит к блокировке колес и повреждению сцепного устройства.
Сцепка типа «шар» (50 мм) у одноосных прицепов допускает больший угол складывания (до 45°), чем фаркоп с петлей (у двухосных – 25–30°). При превышении угла срабатывает механизм стабилизации или происходит отсоединение. Для контроля угла используйте зеркала с широким обзором (не менее 220°) или камеру заднего вида с метками предельных отклонений. На скользком покрытии (коэффициент сцепления <0,4) угол складывания уменьшается на 10–15° из-за проскальзывания колес прицепа.
При движении задним ходом с двухосным прицепом на уклоне (свыше 5%) центр тяжести смещается к задней оси, увеличивая риск опрокидывания. Допустимая скорость на спуске – не более 3 км/ч, при этом торможение должно осуществляться двигателем. Одноосные прицепы менее чувствительны к уклону, но требуют постоянного контроля за натяжением сцепки: при резком торможении возможен удар прицепа о тягач с силой до 1500 Н, что приводит к деформации дышла.
Для отработки навыков используйте площадку с разметкой: нанесите линии через каждые 0,5 м и отметьте предельные углы поворота (15°, 30°, 45°). Начинайте с маневров на скорости 2–3 км/ч, постепенно увеличивая сложность. При движении задним ходом с прицепом массой свыше 750 кг обязательно используйте страховочные цепи или тросы, рассчитанные на нагрузку не менее 2,5 тонны. Запрещается маневрировать задним ходом с прицепом на дорогах общего пользования без ассистента, находящегося в зоне видимости водителя.
Как выбрать оптимальную скорость для стабильной траектории прицепа
Оптимальная скорость буксировки прицепа зависит от его массы, конструкции и дорожных условий. Для легких прицепов (до 750 кг) безопасный диапазон – 60–80 км/ч на ровном асфальте. При массе свыше 1,5 тонны скорость следует снижать до 50–60 км/ч, так как инерция увеличивает риск раскачки. На спусках и поворотах рекомендуется дополнительно сбрасывать 10–15 км/ч от расчетного значения.
Критическое влияние на стабильность оказывает соотношение массы прицепа к массе автомобиля. Если прицеп весит более 80% от массы тягача, скорость не должна превышать 50 км/ч даже на прямой. Для проверки устойчивости проведите тестовый заезд на скорости 40 км/ч: если прицеп начинает раскачиваться при легком маневре, снизьте скорость на 5–10 км/ч.
На неровных дорогах или при боковом ветре скорость ограничивают 40–50 км/ч. Прицеп с высоким центром тяжести (например, дом на колесах) требует особой осторожности: максимальная скорость – 45 км/ч, а при порывах ветра свыше 10 м/с – не более 30 км/ч. Используйте стабилизаторы поперечной устойчивости и распределяйте груз так, чтобы 60% массы приходилось на переднюю часть прицепа.
Для точного подбора скорости учитывайте тип подвески прицепа. Рессорная подвеска допускает более высокие скорости (до 70 км/ч), чем торсионная (до 60 км/ч), из-за меньшей склонности к резонансным колебаниям. На скоростях выше 90 км/ч даже устойчивые прицепы начинают «рыскать», поэтому превышение этого порога недопустимо независимо от условий.
Инструменты и датчики для контроля положения прицепа во время езды
Современные системы контроля положения прицепа делятся на механические, электронные и комбинированные. К механическим относятся зеркала с расширенным углом обзора (например, Fiamm 7×15 см с асферическим стеклом, обеспечивающие видимость до 2,5 м в ширину) и физические маркеры – яркие конусы или лазерные указатели, крепящиеся на задний борт прицепа. Электронные решения включают:
- Датчики угла отклонения (гироскопы) – Bosch SMI540 с точностью ±0,1° и частотой обновления 100 Гц, интегрируемые с CAN-шиной автомобиля.
- Камеры заднего вида с ИИ-обработкой: Garmin BC 40 распознает границы прицепа с погрешностью до 5 см на скорости до 80 км/ч.
- Ультразвуковые датчики расстояния – Valeo Park4U (диапазон 0,3–2,5 м, погрешность ±3 см), адаптированные для работы с прицепами массой до 3,5 т.
Для буксировки тяжелых прицепов (свыше 750 кг) рекомендуется использовать комбинированные системы: связка гироскопа STMicroelectronics LSM6DSOX с камерой Mobileye 8 Connect и модулем GPS высокой точности (u-blox ZED-F9P, погрешность 10 мм). Такая конфигурация позволяет корректировать траекторию в реальном времени, предупреждая о критическом отклонении (свыше 15°) за 0,8 с до потери контроля.
При выборе датчиков учитывайте условия эксплуатации: для езды по бездорожью подходят виброустойчивые модели (Analog Devices ADIS16470, рабочий диапазон температур −40…+105°C), для городских условий – системы с низким энергопотреблением (TDK InvenSense ICM-42688-P, 3,3 мА в активном режиме). Монтаж датчиков проводите согласно стандарту ISO 11748-2: гироскопы – на раме прицепа в центре масс, ультразвуковые сенсоры – на заднем бампере с шагом 30 см. Калибруйте оборудование каждые 5 000 км или после замены шин.
