Планетарный ряд – ключевой узел автоматической коробки передач, отвечающий за изменение передаточных чисел без разрыва потока мощности. В отличие от механических КПП, где шестерни перемещаются по валам, здесь используются неподвижные и вращающиеся элементы, взаимодействующие через сателлиты. Стандартный планетарный механизм состоит из солнечной шестерни, эпицикла (коронной шестерни), водила с сателлитами и тормозных лент или муфт, блокирующих отдельные компоненты.
Принцип работы основан на комбинации фиксации и вращения элементов ряда. Например, при блокировке эпицикла водило начинает вращаться с пониженной скоростью, обеспечивая первую передачу. На третьей передаче солнечная шестерня и эпицикл вращаются синхронно, передавая крутящий момент напрямую. В режиме заднего хода сателлиты меняют направление вращения водила за счет фиксации солнечной шестерни. Такая схема позволяет реализовать до 4–6 передач вперед в классических АКПП без использования синхронизаторов.
Надежность планетарного ряда зависит от точности изготовления шестерен и качества смазки. Допустимый зазор между зубьями сателлитов и солнечной шестерни не должен превышать 0,05–0,1 мм, иначе возникает повышенный износ и вибрации. Для снижения трения применяются специальные трансмиссионные масла с присадками, сохраняющими вязкость при температурах до 150°C. При эксплуатации рекомендуется менять масло каждые 60–80 тыс. км, так как продукты износа фрикционов и металлическая стружка ускоряют деградацию планетарного механизма.
Типичные неисправности связаны с износом подшипников водила или разрушением зубьев эпицикла. Симптомы – гул на определенных передачах, рывки при переключении, пробуксовка. Диагностика включает проверку давления в гидросистеме (норма – 5–15 бар в зависимости от режима) и анализ продуктов износа в масле. Ремонт, как правило, требует полной разборки АКПП и замены поврежденных элементов, так как восстановление шестерен экономически нецелесообразно.
Что такое планетарный ряд в АКПП: устройство и принцип работы
Планетарный ряд (или планетарная передача) – ключевой механизм автоматической коробки передач, обеспечивающий плавное изменение передаточных чисел без разрыва потока мощности. Состоит из трех основных элементов: солнечной шестерни (центральной), сателлитов (небольших шестерен на водиле) и эпицикла (внешнего зубчатого венца). В отличие от механических КПП, где шестерни перемещаются по валам, планетарный ряд компактен и позволяет реализовать несколько передаточных отношений в одном узле.
Принцип работы основан на фиксации или вращении одного из элементов ряда. Например, при блокировке эпицикла водило и солнечная шестерня вращаются с разной скоростью, создавая пониженную передачу. Если зафиксировать солнечную шестерню, эпицикл и водило работают как единое целое, обеспечивая прямую передачу. В таблице ниже приведены типовые режимы работы планетарного ряда в зависимости от состояния элементов:
| Зафиксированный элемент | Ведущий элемент | Ведомый элемент | Передаточное отношение (пример) |
|---|---|---|---|
| Эпицикл | Солнечная шестерня | Водило | 2.5–4.0 (пониженная передача) |
| Солнечная шестерня | Эпицикл | Водило | 1.2–1.5 (повышающая передача) |
| Водило | Солнечная шестерня | Эпицикл | 0.6–0.8 (задний ход) |
| – (все элементы свободны) | Любой | – | Нейтраль |
В современных АКПП используется несколько планетарных рядов (обычно 2–3), соединенных последовательно или параллельно. Например, в классической схеме Симпсона два ряда работают совместно, обеспечивая 4 передачи вперед и одну назад. Управление осуществляется гидравлическими муфтами и тормозами, которые блокируют или освобождают элементы ряда. Критическое значение имеет точность изготовления зубьев – даже минимальные отклонения приводят к шуму, вибрации и преждевременному износу.
Обслуживание планетарного ряда требует регулярной замены трансмиссионной жидкости (ATF) с интервалом 60–80 тыс. км. Загрязненная жидкость ускоряет износ фрикционных накладок муфт и подшипников сателлитов. При диагностике обращайте внимание на металлическую стружку в масле – это признак разрушения зубьев или подшипников. В случае ремонта рекомендуется менять весь комплект планетарных рядов, так как износ одного элемента неизбежно влияет на остальные.
Для продления ресурса избегайте резких ускорений и буксировки тяжелых прицепов, особенно на высоких передачах. При перегреве АКПП (температура выше 120°C) планетарные ряды испытывают термические деформации, что приводит к люфтам и поломкам. В холодное время года прогревайте коробку перед началом движения – загустевшее масло увеличивает нагрузку на сателлиты и водило.
Из каких элементов состоит планетарный ряд АКПП
Материал деталей – высокопрочная легированная сталь (например, 20ХН3А или 18ХГТ) с цементацией зубьев до твердости 58–62 HRC. Сателлиты устанавливаются на игольчатых подшипниках для снижения трения, а водило часто изготавливается методом горячей штамповки с последующей механической обработкой. При сборке критически важно выдерживать зазоры между зубьями (0,1–0,3 мм) и обеспечивать соосность элементов – отклонение свыше 0,05 мм приводит к ускоренному износу и вибрациям. Для диагностики состояния ряда проверяют люфт сателлитов и износ зубьев эпицикла: предельно допустимый износ – 0,2 мм, после чего требуется замена комплекта.
Как солнечная шестерня влияет на передаточное число
Солнечная шестерня в планетарном ряду АКПП определяет передаточное число через соотношение зубьев с другими элементами – коронной шестерней и сателлитами. При фиксации водила (носителя сателлитов) и вращении солнечной шестерни передаточное число рассчитывается по формуле: i = 1 + (Zк / Zс), где Zк – число зубьев коронной шестерни, Zс – солнечной. Например, при Zс = 20 и Zк = 60 передаточное число составит 4,0, что соответствует понижающей передаче.
Увеличение диаметра солнечной шестерни при неизменном числе зубьев снижает передаточное число, так как уменьшается разница в размерах между ней и коронной шестерней. В конструкциях АКПП с диапазоном передаточных чисел 0,6–4,0 солнечные шестерни подбирают с модулем 1,5–2,5 мм и числом зубьев от 18 до 30. Меньшие значения Zс используют для повышающих передач, где требуется i < 1.
Взаимодействие солнечной шестерни с сателлитами при заблокированной коронной шестерне дает обратное вращение водила. Здесь передаточное число определяется как i = –(Zс / Zк). Для заднего хода в АКПП применяют солнечные шестерни с Zс = 24–28, что обеспечивает i ≈ –2,0 при Zк = 56–60. Точность подбора зубьев критична: отклонение на 1 зуб меняет i на 3–5%.
В многоступенчатых АКПП (8–10 передач) солнечные шестерни выполняют составными или с разным числом зубьев на одном валу. Например, в ZF 8HP солнечная шестерня первой передачи имеет Zс = 22, а девятой – Zс = 30. Это позволяет плавно изменять i от 4,7 до 0,64 без скачков крутящего момента. Материал шестерен – сталь 20ХН3А с цементацией на глубину 0,8–1,2 мм для износостойкости.
При работе планетарного ряда в режиме прямой передачи солнечная шестерня блокируется с коронной, исключая относительное движение. Передаточное число становится равным 1,0 независимо от Zс. Однако даже в этом случае размер солнечной шестерни влияет на распределение нагрузки: при диаметре менее 40 мм возрастает риск усталостного разрушения зубьев под пиковыми нагрузками (до 1200 Н·м в грузовых АКПП).
В гибридных трансмиссиях солнечная шестерня часто связана с электромотором. Здесь передаточное число корректируется не только геометрией, но и частотой вращения мотора. Например, в Toyota Hybrid System солнечная шестерня с Zс = 26 обеспечивает i = 2,6 при работе ДВС и i = 1,0 при рекуперации. Допуск на биение шестерни не должен превышать 0,02 мм, иначе возникают вибрации на частотах свыше 1500 об/мин.
Для снижения шума в АКПП солнечные шестерни изготавливают с модифицированным профилем зуба – углом зацепления 20° вместо стандартных 22,5°. Это уменьшает динамические нагрузки на 15–20%, но требует увеличения Zс на 2–3 зуба для сохранения передаточного числа. В премиальных трансмиссиях (Mercedes 9G-Tronic) применяют шестерни с асимметричным зубом: рабочая сторона – 20°, нерабочая – 25°.
При проектировании планетарного ряда солнечную шестерню проверяют на контактную прочность по формуле Герца: σH = ZE√(Ft / (dwb)), где Ft – окружная сила, dw – начальный диаметр, b – ширина венца. Для сталей с твердостью 60 HRC допустимое напряжение не должно превышать 1200 МПа. При превышении увеличивают Zс или модуль, жертвуя компактностью.

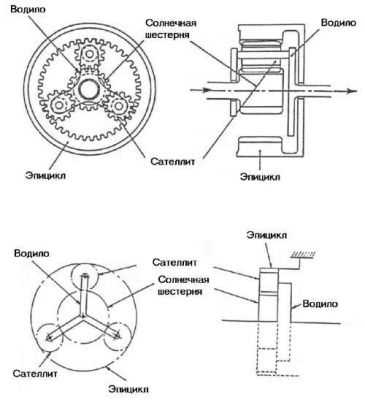

Роль водила и сателлитов в работе планетарного механизма
Водило – центральный элемент планетарного ряда, выполняющий функцию несущей конструкции для сателлитов. Оно вращается вокруг общей оси с солнечной шестерней и коронной шестерней, передавая крутящий момент через сателлиты. Водило изготавливается из высокопрочных сталей (например, 40ХН или 18ХГТ) с термообработкой до твердости HRC 58–62, что обеспечивает устойчивость к динамическим нагрузкам до 3000 Н·м. Конструктивно водило может быть цельным или сборным, с запрессованными осями для сателлитов, что влияет на жесткость и долговечность узла. При проектировании учитывают соотношение диаметров сателлитов и водила: оптимальное значение – 0,3–0,45 от диаметра коронной шестерни, иначе возрастают потери на трение и снижается КПД (до 92% вместо 96–98%).
Сателлиты – зубчатые колеса, зацепляющиеся одновременно с солнечной и коронной шестернями, распределяют нагрузку и обеспечивают плавное изменение передаточного отношения. Их количество (обычно 3–5 штук) определяет равномерность распределения усилий: при трех сателлитах неравномерность нагрузки достигает 15%, при пяти – снижается до 5%. Зубья сателлитов нарезают методом обкатки с модулем 1,5–3 мм и углом зацепления 20°, а материал (чаще 20ХН3А) подвергают цементации на глубину 0,8–1,2 мм для повышения износостойкости. Зазор между сателлитами и водилом регулируют в пределах 0,05–0,1 мм: превышение приводит к вибрациям на частотах 1200–1800 об/мин, недостаток – к заклиниванию при нагреве. Для снижения шума применяют косозубые сателлиты с углом наклона 15–25°, но это требует установки упорных подшипников на водиле.
Зачем нужна коронная шестерня и как она взаимодействует с другими деталями
Коронная шестерня (эпицикл) – центральный элемент планетарного ряда, определяющий передаточное отношение и направление вращения выходного вала АКПП. Её зубчатый венец взаимодействует с сателлитами, которые, в свою очередь, зацеплены с солнечной шестерней и водилом. При блокировке коронной шестерни (например, тормозной лентой или муфтой) крутящий момент передаётся через сателлиты на водило, обеспечивая понижающую передачу. Если коронная шестерня вращается свободно, планетарный ряд работает в режиме прямой передачи или повышающей, в зависимости от фиксации других элементов. Диаметр коронной шестерни напрямую влияет на передаточное число: увеличение диаметра на 20% снижает передаточное отношение на 15–20%, что критично для динамики разгона и топливной экономичности.
- Взаимодействие с сателлитами: коронная шестерня передаёт нагрузку на 3–5 сателлитов (в зависимости от конструкции), распределяя её равномерно. При износе зубьев коронной шестерни более чем на 0,1 мм возникает люфт, приводящий к вибрациям и преждевременному выходу из строя подшипников сателлитов.
- Синхронизация с водилом: при вращении коронной шестерни в одном направлении с солнечной шестерней водило замедляется, обеспечивая пониженную передачу. Для предотвращения проскальзывания зубья коронной шестерни обрабатываются методом шевингования с точностью до 0,02 мм.
- Роль в реверсе: при фиксации водила и вращении коронной шестерни в обратную сторону сателлиты передают крутящий момент на солнечную шестерню, изменяя направление выходного вала. В этом режиме нагрузка на зубья коронной шестерни возрастает на 30–40%, что требует использования легированных сталей (например, 20ХН3А) с закалкой ТВЧ до 58–62 HRC.
Для диагностики состояния коронной шестерни рекомендуется проверять зазор в зацеплении с сателлитами (допустимое значение – 0,05–0,1 мм) и осматривать зубья на наличие сколов или усталостных трещин. При замене коронной шестерни обязательна синхронизация с новыми сателлитами и водилом, иначе ресурс узла сокращается на 40–50%.
Как происходит переключение передач в планетарном ряду
Переключение передач в планетарном ряду АКПП осуществляется за счёт управляемого блокирования или освобождения его элементов – солнечной шестерни, водила с сателлитами и эпицикла (коронной шестерни). Для этого используются гидравлические фрикционные муфты (пакеты дисков) и тормозные ленты, которые активируются гидроблоком по сигналам ЭБУ. Например, на первой передаче блокируется солнечная шестерня, а крутящий момент передаётся через эпицикл на водило. На второй передаче фиксируется водило, а солнечная шестерня вращается свободно, изменяя передаточное отношение. Переход между передачами происходит без разрыва потока мощности: гидротрансформатор компенсирует инерцию, а давление масла в муфтах регулируется с точностью до 0,1 МПа для плавного сцепления.
Ключевые факторы, влияющие на корректность переключений:
- Температура масла: при нагреве выше 120°C вязкость снижается, что приводит к пробуксовке фрикционов – рекомендуется использовать ATF с индексом вязкости не ниже 160 (например, Dexron VI).
- Давление в гидросистеме: оптимальный диапазон – 0,5–1,2 МПа; падение ниже 0,4 МПа вызывает задержки переключений из-за неполного сжатия дисков муфт.
- Износ фрикционов: при толщине накладок менее 0,8 мм (для большинства АКПП) возрастает риск «проскальзывания» – диагностика проводится через замер свободного хода пакетов (норма – 0,2–0,5 мм).
- Синхронизация: ЭБУ корректирует момент переключения по данным датчиков частоты вращения входного и выходного валов (допустимая разница – не более 50 об/мин).
Какие типы планетарных рядов используются в современных АКПП
В современных автоматических коробках передач применяются три основных типа планетарных рядов: простой (однорядный), сложный (двухрядный) и составной (многорядный). Каждый из них оптимизирован под конкретные задачи: компактность, передаточное отношение или количество ступеней. Простой ряд, состоящий из солнечной шестерни, водила с сателлитами и эпицикла, используется в 4- и 6-ступенчатых АКПП, например, в ранних версиях ZF 6HP21. Его преимущество – минимальные потери на трение, но ограниченный диапазон передаточных чисел.
Двухрядные планетарные механизмы, такие как ряд Симпсона или ряд Равинье, позволяют реализовать до 8 передач в одной сборке. Ряд Симпсона, состоящий из двух планетарных наборов с общим эпициклом, применяется в коробках Aisin AW TF-80SC и обеспечивает плавное переключение за счет перекрытия передач. Ряд Равинье, где два планетарных набора соединены последовательно, характерен для трансмиссий Mercedes 7G-Tronic и отличается высокой плотностью передаточных чисел при компактных размерах.
Составные планетарные ряды, например, ряд Лепелетье, используются в 9- и 10-ступенчатых АКПП, таких как ZF 9HP или GM 9T50. Они объединяют три и более планетарных набора с различными схемами соединений, что позволяет достичь передаточного отношения до 9,8:1. Ключевая особенность – использование переключаемых муфт для активации отдельных элементов ряда, что снижает количество фрикционов и повышает КПД. Однако сложность конструкции увеличивает стоимость производства и требования к точности сборки.
В гибридных трансмиссиях, например, в Toyota Hybrid System (THS), применяются планетарные ряды с разделением потоков мощности. Здесь один ряд работает как сумматор крутящего момента от ДВС и электромотора, а второй – как редуктор. Такая схема позволяет реализовать бесступенчатое изменение передаточного отношения без традиционных фрикционов, но требует сложной системы управления и высокоточных датчиков положения.
Для тяжелых условий эксплуатации, например, в грузовых АКПП Allison 1000, используются планетарные ряды с усиленными сателлитами. Их особенность – увеличенное количество сателлитов (до 5–6 штук) и применение подшипников качения вместо игольчатых. Это снижает удельное давление на зубья и повышает ресурс до 500–700 тыс. км. Однако масса и габариты таких рядов ограничивают их применение в легковых автомобилях.
В спортивных АКПП, таких как Porsche PDK или ZF 8HP, планетарные ряды часто комбинируются с дополнительными редукторами для расширения диапазона передаточных чисел. Например, в 8HP используется двухрядный планетарный механизм с внешним редуктором, что позволяет получить передаточное отношение первой передачи 4,7:1 при сохранении компактных размеров. Такая схема требует высокоточной синхронизации работы фрикционов и гидротрансформатора для минимизации потерь при переключениях.
При выборе типа планетарного ряда для конкретной АКПП инженеры учитывают: максимальный крутящий момент (до 1000 Н·м для рядов с усиленными элементами), требуемое количество передач (от 4 до 10), ограничения по габаритам (особенно в поперечных компоновках) и стоимость производства. Например, для бюджетных моделей предпочтительны простые или двухрядные схемы, а для премиальных – составные ряды с расширенными возможностями адаптации под стиль вождения.
