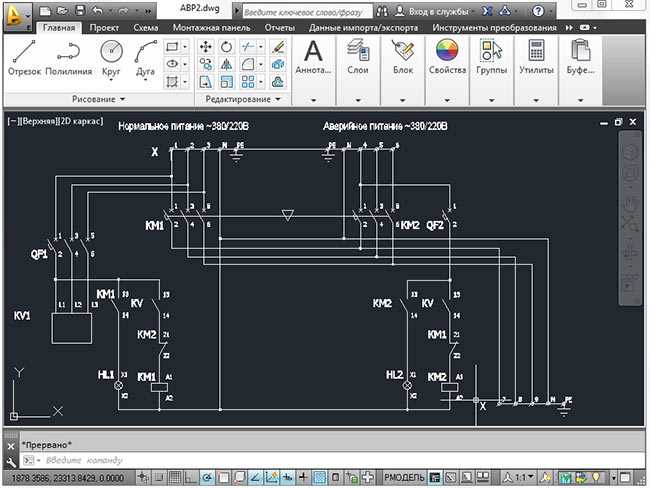

P cad что это за программа

P-CAD – система автоматизированного проектирования (САПР), разработанная в 1980-х годах компанией Personal CAD Systems. Несмотря на то, что официальная поддержка прекратилась в 2006 году, программа до сих пор используется в ряде отраслей, особенно там, где требуется совместимость с устаревшими проектами или специфическими производственными процессами. Основное назначение P-CAD – создание принципиальных схем и топологий печатных плат (PCB) с поддержкой многослойных конструкций, автотрассировки и проверки правил проектирования (DRC).

Программа состоит из двух ключевых модулей: P-CAD Schematic для разработки электрических схем и P-CAD PCB для проектирования плат. В отличие от современных аналогов (Altium Designer, KiCad), P-CAD использует собственный бинарный формат файлов (.sch, .pcb), что усложняет интеграцию с другими САПР. Однако для работы с legacy-проектами или оборудованием, где требуется точное воспроизведение старых версий плат, альтернативы часто нет. Поддерживаются импорт/экспорт в форматы DXF, Gerber и IPC-D-356, но с ограничениями по совместимости.

Установка P-CAD возможна только на Windows (версии до XP включительно) или через эмуляторы типа DOSBox для более старых релизов. Работа в программе требует понимания её архитектуры: например, библиотеки компонентов хранятся в отдельных файлах (.lib), а для создания пользовательских элементов необходимо использовать встроенный редактор Library Executive. Трассировка проводников выполняется вручную или с помощью автотрассировщика P-CAD Autorouter, который, однако, уступает современным решениям по скорости и качеству разводки.

Для эффективного использования P-CAD рекомендуется:

изучить горячие клавиши (например, Ctrl+E для редактирования свойств объекта, F3 для переключения слоёв),

настроить сетку проектирования (шаг 0.1 мм или 0.05 дюйма для точной привязки),

использовать слои с чёткой структурой (например, отдельные слои для сигнальных, экранных и паяльных масок).

Типичные ошибки новичков – игнорирование проверки DRC перед экспортом в Gerber или некорректное задание правил зазоров между проводниками, что приводит к браку на производстве.

Несмотря на архаичный интерфейс, P-CAD остаётся востребованным в нишевых задачах: восстановление документации на советскую электронику, работа с оборудованием, где критична обратная совместимость, или обучение основам проектирования плат без отвлечения на современные «излишества». Для новых проектов целесообразно рассматривать переход на KiCad или Altium, но если P-CAD – единственный вариант, ключ к успеху лежит в детальном изучении её ограничений и возможностей.

P-CAD: что это за программа и как ее использовать

P-CAD – система автоматизированного проектирования (САПР) для разработки печатных плат, созданная компанией Personal CAD Systems в 1980-х годах. Программа поддерживает полный цикл проектирования: от создания принципиальных схем до трассировки плат и генерации производственных файлов. Основные модули – P-CAD Schematic (схемотехника) и P-CAD PCB (разводка плат). Несмотря на прекращение официальной поддержки в 2006 году, P-CAD до сих пор применяется в промышленности благодаря стабильности, совместимости с устаревшими проектами и низким системным требованиям (работает даже на Windows XP).

Для начала работы с P-CAD необходимо установить базовый пакет и настроить библиотеки компонентов. Стандартные библиотеки включают распространенные элементы: резисторы, конденсаторы, микросхемы в корпусах DIP, SOIC, QFP. При отсутствии нужного компонента его можно создать вручную через Library Executive – редактор, позволяющий задавать графику символов, посадочные места и электрические параметры. Ключевые шаги настройки:

• Импорт пользовательских библиотек (формат .lib) или создание новых.
• Настройка сетки проектирования (рекомендуется шаг 0.1 мм для плат с высокой плотностью).
• Проверка правил проектирования (DRC) – задание минимальных зазоров, ширины дорожек, диаметров переходных отверстий.

1. P – размещение компонента.
2. W – рисование проводника.
3. N – переименование цепи.
4. Ctrl+E – выравнивание элементов.

После завершения схемы генерируется список соединений (.net), который передается в P-CAD PCB для разводки платы. Важно: перед экспортом проверьте схему на ошибки через ERC (Electrical Rule Check).

В P-CAD PCB плата разводится вручную или с помощью автотрассировщика P-CAD Autorouter. Ручная трассировка дает лучший контроль над критическими цепями (питание, высокочастотные сигналы), но требует опыта. Автотрассировщик подходит для простых плат с низкой плотностью компонентов. Основные рекомендации:

• Используйте слои Top и Bottom для сигнальных цепей, Plane – для питания и земли.
• Минимизируйте количество переходных отверстий (via) – каждое увеличивает стоимость производства.
• Для плат с поверхностным монтажом (SMD) задавайте правила трассировки с учетом минимального зазора 0.15 мм.
• Экспортируйте готовый проект в форматах .pcb (для редактирования) или .gerber (для производства).

При возникновении ошибок DRC используйте инструмент Query для анализа конфликтов. Для сложных проектов рекомендуется разбивать плату на функциональные блоки и трассировать их по отдельности.

Основные функции P-CAD для проектирования печатных плат

Схематические чертежи формируются в модуле Schematic, где реализована поддержка многостраничных проектов и иерархических структур. Инструмент Netlist Generator автоматически генерирует список цепей в форматах EDIF 2 0 0 или Tango, что упрощает передачу данных в редактор плат. Для проверки корректности соединений используется встроенный DRC с настраиваемыми правилами.

Редактор печатных плат PCB поддерживает работу с многослойными структурами до 99 слоев, включая сигнальные, экранные и механические. Интерактивная трассировка проводников реализована с учетом углов 45° и 90°, а также с возможностью динамического подавления конфликтов. Для сложных проектов доступна автотрассировка с алгоритмом Shape-Based, оптимизирующим плотность разводки.

Функция Design Rules Check (DRC) проверяет проект на соответствие заданным ограничениям: минимальные зазоры, ширина проводников, пересечения цепей. Настраиваемые правила позволяют учитывать специфику производства, например, требования к зазорам для высокочастотных плат. Отчеты об ошибках формируются в текстовом формате с привязкой к координатам.

Для анализа целостности сигналов P-CAD интегрируется с внешними симуляторами через экспорт в форматы SPICE или IBIS. Встроенный инструмент Signal Integrity позволяет оценивать перекрестные помехи и задержки распространения без необходимости использования стороннего ПО. Поддерживается моделирование дифференциальных пар и шин с учетом импеданса.

Генерация файлов для производства осуществляется через модуль CAM, который формирует Gerber RS-274X, Excellon для сверловки и ODB++ для передачи данных в системы подготовки производства. Предусмотрена возможность настройки слоев, апертур и компенсации подтравливания. Для контроля выходных файлов используется встроенный просмотрщик с поддержкой масштабирования и измерений.

Инструмент Panelization позволяет объединять несколько плат в один производственный лист с учетом технологических полей и крепежных отверстий. Поддерживается автоматическое размещение реперных знаков и тестовых купонов. Для серийного производства доступна генерация уникальных идентификаторов на каждой плате через переменные.

P-CAD обеспечивает обратную аннотацию изменений между схемой и платой через механизм ECO (Engineering Change Order). При модификации схемы или платы система автоматически синхронизирует данные, сохраняя целостность проекта. Для совместной работы предусмотрен экспорт/импорт изменений в формате .eco, что упрощает взаимодействие между инженерами.

Установка и настройка P-CAD на компьютере

Настройте переменные окружения: в *Панель управления → Система → Дополнительные параметры системы* добавьте путь *C:\P-CAD\Bin* в переменную *Path*. Для работы с библиотеками создайте ярлык *Library Manager* на рабочем столе и укажите в его свойствах параметр запуска *-libdir «C:\P-CAD\Libraries»* – это предотвратит ошибки при подключении пользовательских библиотек. Проверьте совместимость драйверов видеокарты: отключите аппаратное ускорение в настройках P-CAD (*Options → Display → Use Hardware Acceleration*), если возникают артефакты при масштабировании.

Для интеграции с современными системами экспорта данных установите плагин *P-CAD to DXF* версии 2.1 или новее. Настройте горячие клавиши через *Options → Hotkeys*: назначьте часто используемые команды (например, *Ctrl+Shift+P* для переключения слоёв) и сохраните профиль в файл *pcad_hotkeys.ini*. При первом запуске PCB-редактора отключите автосохранение (*Options → Auto Save → Disable*) – это снизит риск повреждения файлов при нестабильной работе системы.

Создание схемы электрической принципиальной в P-CAD

Запустите P-CAD Schematic через ярлык или исполняемый файл sch.exe. В главном окне выберите File → New для создания нового проекта. Установите параметры листа: формат A4 или A3, ориентацию (обычно альбомную), шаг сетки 2.54 мм (0.1 дюйма) и единицы измерения в миллиметрах. Эти настройки критичны для корректного размещения компонентов и трассировки связей.

Добавьте библиотеки компонентов через Library → Library Setup. Стандартные библиотеки P-CAD (pcad.lib, devices.lib) содержат базовые элементы: резисторы, конденсаторы, транзисторы, микросхемы. Для специализированных компонентов (например, микроконтроллеров) подключите пользовательские библиотеки или создайте собственные через Library → New Component. Убедитесь, что все используемые символы имеют корректные атрибуты RefDes (позиционное обозначение) и Type (тип корпуса).

Размещайте компоненты на схеме с помощью инструмента Place → Part. В диалоговом окне выберите нужный элемент из библиотеки, укажите RefDes (например, R1, C5, U3) и нажмите OK. Для точного позиционирования используйте клавиши Ctrl+стрелки – перемещение с шагом сетки. При размещении микросхем активируйте режим Rotate (клавиша R) для поворота на 90°. Избегайте наложения символов: минимальное расстояние между ними – 5 мм.

Разработка топологии печатной платы с нуля

Перед размещением компонентов задайте сетку трассировки: для плат с шагом 0.5 мм установите сетку 0.05 мм, для аналоговых цепей – 0.1 мм. Располагайте критичные элементы (микроконтроллеры, кварцы, аналоговые входы) первыми, минимизируя длину сигнальных путей. Для тактовых линий (например, 16 МГц) выдерживайте расстояние не менее 3 мм от шумных цепей питания. Используйте инструмент *Place → Component* с привязкой к сетке для точного позиционирования.

Трассировку начинайте с цепей питания и земли, используя широкие дорожки (1–2 мм) для снижения импеданса. Для высокочастотных сигналов (SPI, USB) применяйте дифференциальные пары с равной длиной дорожек – в P-CAD это реализуется через *Place → Differential Pair*, где указывается зазор 0.2 мм и ширина 0.15 мм. Контролируйте импеданс: для 50 Ом на FR-4 толщиной 1.6 мм ширина дорожки должна быть 0.3 мм при зазоре 0.2 мм до полигона земли. Используйте *Design Rules Check* (DRC) для проверки зазоров – минимальный зазор для 3.3 В установите 0.2 мм, для 12 В – 0.4 мм.

Для переходных отверстий (vias) задайте диаметр 0.6 мм с металлизацией 0.3 мм. Размещайте их на расстоянии не менее 1 мм от контактных площадок компонентов, чтобы избежать коротких замыканий при пайке. В P-CAD vias создаются командой *Place → Via*, где указывается слой перехода (например, Top-Bottom) и размер. Для плат с BGA используйте слепые (*blind*) или скрытые (*buried*) vias – в P-CAD это настраивается через *Options → Via Styles*. После трассировки выполните *Pour → Copper* для заливки полигонов, исключая области под компонентами с теплоотводом.

Финальный этап – генерация Gerber-файлов и сверловки. В P-CAD экспорт выполняется через *File → Export → Gerber*, где для каждого слоя (Top, Bottom, Solder Mask, Silkscreen) выбирается формат RS-274X. Убедитесь, что включены апертуры для всех элементов (контактные площадки, дорожки, vias). Для сверловки используйте *File → Export → NC Drill* с единицами измерения в миллиметрах и точностью 0.01 мм. Проверьте файлы в стороннем просмотрщике (например, GerbView) на соответствие правилам проектирования – отсутствие пересечений, корректные зазоры, целостность полигонов.

Использование библиотек компонентов в P-CAD

Библиотеки компонентов в P-CAD – основа проектирования печатных плат. Они содержат готовые модели электронных элементов: резисторы, конденсаторы, микросхемы, разъемы и другие. Каждый компонент включает графическое изображение (символ для схемы и посадочное место для платы), электрические параметры и атрибуты (номиналы, допуски, производители). Стандартные библиотеки P-CAD поставляются с базовым набором элементов, но для реальных проектов их недостаточно. Пользователю требуется либо расширять существующие, либо создавать собственные библиотеки под специфические задачи.

Оптимизация библиотек ускоряет проектирование. Группируйте компоненты по категориям (пассивные элементы, микросхемы, разъемы) и создавайте отдельные файлы библиотек для каждого типа. Например, библиотека Resistors.lib может содержать резисторы с разными номиналами и корпусами (0402, 0603, 0805), а Connectors.lib – разъемы с шагом 1.25 мм, 2.0 мм и 2.54 мм. Для быстрого поиска используйте систему именования компонентов по шаблону: [Тип]_[Корпус]_[Номинал] (например, CAP_0805_10uF_50V). Это сокращает время на подбор элементов и снижает риск ошибок.

Регулярное обновление библиотек критически важно. Производители выпускают новые компоненты, изменяют корпуса или прекращают производство старых. Для актуализации данных используйте официальные ресурсы: сайты Digi-Key, Mouser, LCSC или базы данных Ultra Librarian. Экспортируйте обновленные компоненты в P-CAD и проверяйте их на соответствие текущим проектам. Храните резервные копии библиотек и ведите журнал изменений, чтобы отслеживать модификации. При работе в команде синхронизируйте библиотеки через общий сетевой ресурс или систему контроля версий (например, Git).

Проверка ошибок и верификация проекта перед производством

P-CAD предоставляет встроенные инструменты для автоматической проверки проектов на соответствие правилам проектирования (DRC – Design Rule Check). В меню Utils → DRC настройте параметры проверки: минимальные зазоры между проводниками (например, 0.2 мм для стандартных плат), допустимые размеры контактных площадок и переходных отверстий. Запустите анализ, и программа выделит критические ошибки красным цветом, а предупреждения – жёлтым. Особое внимание уделите пересечениям проводников на одном слое, отсутствию термобарьеров у мощных компонентов и нарушениям зазоров в высокочастотных цепях, где даже 0.1 мм отклонения может вызвать паразитные эффекты.

Перед отправкой на производство выполните ручную проверку критических участков: разводки питания и земли, зон с высокой плотностью компонентов, а также мест подключения разъёмов. Используйте инструмент Query → Net для выделения отдельных цепей и визуального контроля их трассировки. Для плат с BGA-корпусами убедитесь, что все переходные отверстия под микросхемой имеют одинаковый диаметр и расположены в узлах сетки (например, 0.8 мм шаг для BGA-169). Экспортируйте проект в Gerber-файлы и загрузите их в бесплатный просмотрщик типа GerbView или KiCad Gerber Viewer – сторонний взгляд поможет выявить ошибки, пропущенные в P-CAD.
