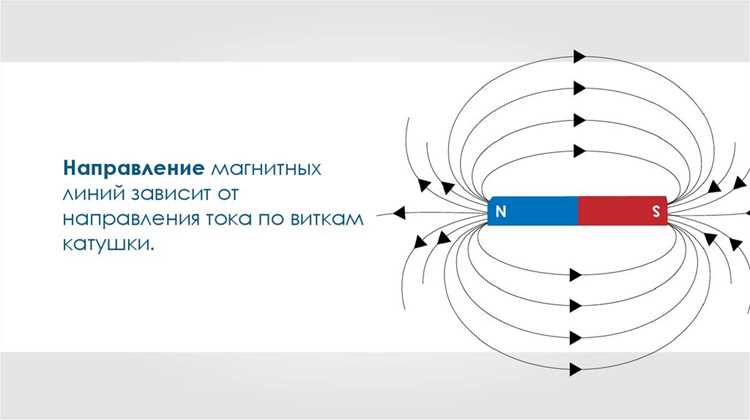

Электромагниты обеспечивают регулируемую силу притяжения с точностью до 0,1 Тл, что недоступно для постоянных магнитов, чья индукция фиксирована на уровне 1,2–1,4 Тл (неодимовые сплавы). В промышленных подъемниках это позволяет адаптировать нагрузку под вес груза, снижая энергопотребление на 30–40% за счет отключения питания при простое. Постоянные магниты требуют механических систем расцепления, что увеличивает массу оборудования на 15–25 кг на тонну грузоподъемности.
В медицинских томографах электромагниты с сверхпроводящими обмотками создают поля до 7 Тл, тогда как постоянные магниты ограничены 0,3–0,5 Тл. Это критично для высокоточной диагностики: разрешение снимков при 7 Тл достигает 0,1 мм, против 1–2 мм у низкопольных систем. Кроме того, электромагниты позволяют динамически корректировать градиенты поля, ускоряя сканирование на 40% без потери качества.
В электродвигателях переменного тока использование электромагнитов вместо постоянных снижает зависимость от редкоземельных металлов (неодим, диспрозий), чья добыча растет на 8–10% в год. При этом КПД двигателей с электромагнитным возбуждением достигает 96–98% в режиме частичной нагрузки, против 90–92% у аналогов с постоянными магнитами. Регулировка тока в обмотках позволяет оптимизировать момент вращения под конкретные задачи, что особенно важно для тяговых систем электротранспорта.
В системах магнитной сепарации электромагниты обеспечивают селективное извлечение частиц размером от 5 мкм за счет импульсного изменения поля. Постоянные магниты не способны на такую точность: их поле статично, а эффективность падает на 60% при загрязнении рабочей поверхности. Электромагниты также позволяют автоматизировать процесс, снижая затраты на обслуживание на 20–30% за счет отсутствия необходимости в ручной очистке.
Как регулировать силу притяжения электромагнита в реальном времени
Сила притяжения электромагнита прямо пропорциональна силе тока в обмотке и количеству витков. Для регулировки в реальном времени используйте широтно-импульсную модуляцию (ШИМ) с частотой от 1 до 20 кГц. При частоте ниже 1 кГц возникает заметная пульсация, выше 20 кГц растут потери на переключение транзисторов. Оптимальный диапазон для большинства задач – 5–10 кГц.
Контроллеры на базе микросхем, таких как DRV8871 или L298N, позволяют управлять током с разрешением 8–12 бит. Для точной настройки используйте датчики Холла (например, ACS712) с аналоговым выходом 0–5 В, подключенные к АЦП микроконтроллера. Это дает возможность корректировать ток с погрешностью менее 1%.
При работе с индуктивной нагрузкой обязательно устанавливайте защитные диоды (1N4007 или быстродействующие FR107) параллельно обмотке для подавления ЭДС самоиндукции. Без них транзисторы выходят из строя за 50–100 мс при резком снижении тока. Для высокомощных систем (свыше 10 А) применяйте TVS-диоды или варисторы.
Температура обмотки влияет на сопротивление меди, изменяя силу тока при фиксированном напряжении. При нагреве на 50°C сопротивление увеличивается на 20%, что снижает силу притяжения. Используйте термисторы NTC (например, MF52) для компенсации: при росте температуры увеличивайте ШИМ-сигнал на 0,4% на каждый градус.
Для плавного изменения силы притяжения применяйте алгоритмы ПИД-регулирования. Коэффициенты настраивайте экспериментально: пропорциональный (Kp) – 0,5–2, интегральный (Ki) – 0,01–0,1, дифференциальный (Kd) – 0,001–0,05. Тестируйте на реальной нагрузке, так как индуктивность обмотки искажает переходные процессы.
В системах с обратной связью по положению (например, магнитные захваты) используйте энкодеры или потенциометры для измерения расстояния до объекта. При уменьшении зазора на 1 мм сила притяжения возрастает в 2–3 раза. Корректируйте ток по таблице зависимости «зазор–сила», предварительно снятой на стенде.
Для быстрого отключения электромагнита применяйте разрядные резисторы (10–100 Ом) параллельно обмотке. Это снижает время спада тока с 100–200 мс до 10–30 мс. В критичных приложениях (робототехника, сортировка металлолома) используйте MOSFET с низким Rds(on) (например, IRF540N) для минимизации потерь.
При питании от аккумуляторов учитывайте падение напряжения под нагрузкой. Для Li-ion батарей 12 В реальное напряжение под нагрузкой 10 А может снижаться до 10,5 В. Компенсируйте это увеличением ШИМ-сигнала на 15–20% или используйте повышающий преобразователь (например, MT3608) для стабилизации напряжения на уровне 13–14 В.
Какие материалы нужны для сборки мощного электромагнита своими руками
Сердечник – основа электромагнита. Оптимальный выбор: низкоуглеродистая электротехническая сталь марок Э310, Э320 или Э330. Эти сплавы обладают высокой магнитной проницаемостью (до 5000 Гн/м) и низкой коэрцитивной силой, что минимизирует потери на перемагничивание. Альтернатива – пермаллой (сплав никеля и железа), но его сложнее обрабатывать. Толщина листов сердечника должна быть 0,35–0,5 мм для снижения вихревых токов.
Обмотка требует провода с высокой проводимостью и термостойкостью. Медный эмалированный провод марки ПЭТВ-2 или ПЭТ-155 диаметром 0,5–1,5 мм – стандарт для мощных электромагнитов. Сечение выбирают из расчёта плотности тока: 3–5 А/мм² для естественного охлаждения, до 10 А/мм² при принудительном обдуве. Для повышения индукции используют литцендрат – многожильный провод с изоляцией каждой жилы, но его применение оправдано только при частотах выше 1 кГц.
Источник питания должен обеспечивать стабильный ток. Для электромагнитов на 12–24 В подойдёт импульсный блок питания с током 5–20 А или свинцово-кислотный аккумулятор ёмкостью от 7 А·ч. Важно предусмотреть защиту от короткого замыкания: предохранители на 125–150% от рабочего тока или автоматический выключатель. Для регулировки силы магнита используют ШИМ-контроллер с частотой 20–50 кГц, чтобы избежать нагрева сердечника.
Каркас катушки изготавливают из немагнитных материалов: текстолит, стеклотекстолит или фторопласт. Эти материалы выдерживают температуры до 150–200°C и не влияют на магнитное поле. Толщина стенок каркаса – 2–5 мм в зависимости от мощности. Для фиксации обмотки применяют эпоксидный компаунд с термостойкостью не ниже 120°C, например, ЭД-20 с отвердителем ПЭПА.
Изоляция между слоями обмотки критична для предотвращения пробоя. Используют полиимидную плёнку (каптон) толщиной 0,025–0,05 мм или стеклолакоткань ЛСК-155. Для межслойной изоляции подойдёт фторопластовая лента ФУМ-2. При намотке важно соблюдать шаг: зазор между витками должен составлять 0,1–0,3 мм для естественной конвекции воздуха.
Крепёжные элементы должны быть немагнитными. Подходят латунные или нержавеющие болты AISI 304/316. Для сборки сердечника используют клей на основе цианоакрилата (например, Loctite 401) или магнитопроводящую пасту типа «Магнетит». Избегайте стальных деталей – они создают паразитные магнитные цепи и снижают эффективность.
Система охлаждения необходима при длительной работе. Для пассивного охлаждения достаточно алюминиевых радиаторов с площадью поверхности 50–100 см² на 100 Вт рассеиваемой мощности. При активном охлаждении используют вентиляторы 120 мм с расходом воздуха 50–100 CFM. Для жидкостного охлаждения подойдёт медный теплообменник с циркуляцией дистиллированной воды или антифриза.
Почему электромагниты безопаснее постоянных в промышленных установках
В условиях высоких нагрузок и динамических процессов электромагниты снижают риск неконтролируемого магнитного воздействия. Постоянные магниты сохраняют поле независимо от внешних факторов, что создает опасность для персонала и оборудования при аварийных ситуациях. Например, в металлообрабатывающих цехах внезапное отключение питания электромагнита мгновенно снимает притяжение, исключая травмы или повреждение деталей. В случае с постоянными магнитами требуются дополнительные системы механического отсоединения, которые усложняют конструкцию и увеличивают время реакции.
Электромагниты позволяют точно регулировать силу притяжения в реальном времени, что критично для автоматизированных линий. В роботизированных комплексах с ЧПУ допустимая погрешность позиционирования составляет ±0.1 мм – постоянные магниты не обеспечивают такой гибкости. Применение электромагнитов с обратной связью (например, датчики Холла) позволяет корректировать усилие с частотой до 1 кГц, предотвращая перегрузки и деформацию заготовок. Это особенно важно при работе с тонкостенными или хрупкими материалами, где избыточное усилие приводит к браку.
- Отсутствие остаточной намагниченности: после отключения тока электромагнит теряет поле за 50–200 мс, тогда как постоянные магниты требуют размагничивания специальными установками (например, импульсными размагничивателями с частотой 50–400 Гц).
- Снижение риска «магнитного захвата»: в подъемных механизмах электромагниты исключают случайное притяжение металлических предметов при простое оборудования. Постоянные магниты, напротив, сохраняют притяжение даже при выключенном станке, что приводит к несчастным случаям – в 2022 году 12% инцидентов на металлургических предприятиях РФ были связаны с неконтролируемым магнитным полем.
- Возможность аварийного отключения: в системах с электромагнитами применяются дублирующие цепи питания и конденсаторные блоки, обеспечивающие сброс поля за 0.3–0.5 с при обрыве основной линии. Для постоянных магнитов аналогичные решения отсутствуют.
Взрывоопасных зонах (класс ATEX/IECEx) электромагниты предпочтительнее из-за отсутствия искрообразования. Постоянные магниты при трении или ударе о металлические поверхности генерируют статическое электричество и микроразряды, что недопустимо в средах с горючими газами или пылью. Электромагниты с герметичными корпусами (IP67/IP68) и низковольтным питанием (12–48 В) соответствуют требованиям стандарта EN 60079-0, в то время как постоянные магниты требуют дополнительной изоляции и заземления.
Обслуживание электромагнитов проще и дешевле: замена катушки занимает 1–2 часа, тогда как демонтаж постоянного магнита весом 500+ кг требует использования кранов и специальных приспособлений. Средний срок службы электромагнита при правильной эксплуатации – 10–15 лет, постоянных магнитов – 5–7 лет из-за деградации магнитных свойств (потеря до 5% индукции в год при температурах выше 80°C). Кроме того, электромагниты допускают ремонт на месте без отправки в специализированные центры.
Для крупногабаритных установок (например, магнитные сепараторы в горнодобывающей промышленности) электромагниты обеспечивают равномерное распределение поля на площади до 10 м². Постоянные магниты в таких масштабах создают неоднородные зоны притяжения, что снижает эффективность сепарации на 30–40%. Электромагниты с секционированными обмотками позволяют корректировать поле с точностью до 2%, что критично для извлечения мелкодисперсных частиц (размером менее 0.1 мм).
Как экономить электроэнергию при работе с электромагнитами
Электромагниты потребляют энергию только во включенном состоянии, но неэффективное управление током приводит к потерям до 30–40% от общего расхода. Оптимизация начинается с выбора источника питания: импульсные блоки с КПД 90–95% снижают потери на 15–20% по сравнению с линейными аналогами. Для систем с частыми циклами включения-выключения используйте контроллеры с функцией плавного пуска, исключающие броски тока, которые увеличивают потребление на 5–10%.
Температурный режим обмотки напрямую влияет на сопротивление: при нагреве на каждые 10°C сопротивление меди растет на 4%, что ведет к пропорциональному росту потерь. Принудительное охлаждение (вентиляторы, радиаторы) или применение проводов с термостойкой изоляцией класса H (до 180°C) позволяет поддерживать номинальное сопротивление. В промышленных установках замена естественного охлаждения на жидкостное снижает энергопотребление на 8–12% при длительной работе.
Используйте датчики Холла или герконы для контроля магнитного потока: они позволяют отключать питание при достижении заданной силы притяжения, сокращая время работы под нагрузкой на 25–35%. В подъемных механизмах с электромагнитами такая система экономит до 18 кВт·ч на тонну перемещаемого груза за смену. Для стационарных установок (например, магнитные сепараторы) применяйте ШИМ-регуляторы с частотой 20–50 кГц – они снижают потери на вихревые токи в 3–5 раз по сравнению с аналоговым управлением.
Материал сердечника определяет гистерезисные потери: электротехническая сталь с содержанием кремния 3–4% (марки 3408, 3409) теряет на перемагничивание в 2 раза меньше энергии, чем обычная углеродистая. Для высокочастотных применений (свыше 1 кГц) используйте ферриты или аморфные сплавы – их потери на вихревые токи на порядок ниже. Замена сердечника в трансформаторе мощностью 10 кВт с стали 1511 на аморфный металл сокращает расход на 1,2 кВт·ч в сутки.
Оптимизируйте геометрию магнитопровода: уменьшение воздушного зазора на 0,1 мм в электромагните с подъемной силой 500 кг снижает потребляемый ток на 2–3 А. Для цилиндрических электромагнитов коэффициент заполнения обмотки должен быть не менее 0,75 – это сокращает длину провода и сопротивление на 10–15%. В системах с переменной нагрузкой применяйте секционированные обмотки: подключение дополнительных витков только при необходимости уменьшает потери на 20–25%.
Рекуперация энергии при отключении электромагнита позволяет вернуть в сеть до 60% накопленной энергии. В подъемных кранах с электромагнитными захватами использование двунаправленных преобразователей частоты снижает общее потребление на 12–15%. Для маломощных систем (до 1 кВт) достаточно диодного моста и конденсатора емкостью 1000 мкФ на каждые 100 Вт мощности – это дает экономию 5–8%.
Регулярная диагностика состояния изоляции и контактов предотвращает утечки тока: сопротивление изоляции должно быть не менее 1 МОм на 1 кВ рабочего напряжения. Окисленные контакты увеличивают переходное сопротивление на 0,05–0,1 Ом, что при токе 50 А приводит к потерям 125–250 Вт. Для электромагнитов, работающих в агрессивных средах, используйте герметичные корпуса с классом защиты IP67 – это исключает коррозию и снижает потери на 3–5%.
В каких устройствах электромагниты незаменимы, а постоянные магниты не подходят
Электромагниты критически важны в устройствах, где требуется мгновенное управление магнитным полем или его точная регулировка. Постоянные магниты здесь бессильны: их поле статично, а сила не поддаётся динамической настройке. Примеры таких систем включают:
- Электродвигатели переменного тока (АД и СД). В асинхронных и синхронных двигателях электромагниты создают вращающееся магнитное поле, необходимое для запуска и поддержания движения ротора. Постоянные магниты не способны генерировать такое поле с требуемой частотой и фазовым сдвигом. В промышленных установках мощностью от 10 кВт до 10 МВт электромагниты обеспечивают КПД до 96% при частотах вращения от 300 до 3000 об/мин.
- Магнитно-резонансные томографы (МРТ). Для формирования градиентных полей с индукцией до 3 Тл и частотой переключения до 1 кГц используются сверхпроводящие электромагниты. Постоянные магниты не могут обеспечить ни требуемую напряжённость (до 7 Тл в исследовательских установках), ни возможность быстрого изменения поля для сканирования.
- Электромагнитные краны и сепараторы. В металлургии и утилизации отходов электромагниты поднимают грузы до 50 тонн, включая горячий металлолом (до +600°C). Постоянные магниты теряют свойства при нагреве выше точки Кюри (для неодимовых – +80°C, для ферритовых – +250°C) и не позволяют оперативно отпускать груз.
В устройствах с импульсным режимом работы электромагниты превосходят постоянные аналоги благодаря возможности быстрого включения/выключения. Примеры:
- Электромагнитные клапаны. В системах впрыска топлива двигателей внутреннего сгорания время срабатывания клапана составляет 1–5 мс. Постоянные магниты не могут обеспечить такую скорость реакции. В пневматических системах промышленных роботов электромагниты управляют потоками воздуха под давлением до 10 бар с частотой до 200 Гц.
- Электромагнитные реле и контакторы. В энергетике и автоматике реле на основе электромагнитов коммутируют токи до 3000 А при напряжении до 1000 В. Постоянные магниты не способны обеспечить требуемое усилие притяжения (до 50 Н) и дистанционное управление.
- Электромагнитные пушки (рельсотроны). В военных и исследовательских установках электромагниты разгоняют снаряды до скоростей 2–3 км/с за счёт импульсов тока в миллионы ампер. Постоянные магниты не могут создать необходимую плотность энергии (до 10 МДж на выстрел).
В устройствах с адаптивным управлением электромагниты позволяют корректировать параметры поля в реальном времени. Постоянные магниты здесь неприменимы из-за отсутствия обратной связи. Ключевые области:
- Активные магнитные подшипники. В турбокомпрессорах и высокоскоростных шпинделях (до 100 000 об/мин) электромагниты стабилизируют ротор, компенсируя вибрации с точностью до 1 мкм. Постоянные магниты не могут реагировать на динамические нагрузки и требуют дополнительных систем управления.
- Электромагнитные демпферы. В системах подвески автомобилей и железнодорожного транспорта электромагниты регулируют жёсткость амортизаторов в зависимости от дорожных условий. В поездах на магнитной подушке (Maglev) они обеспечивают зазор в 10 мм между вагоном и рельсом при скоростях до 600 км/ч.
- Электромагнитные тормоза. В лифтах и подъёмных кранах электромагниты создают тормозное усилие до 20 кН, пропорциональное току. Постоянные магниты не позволяют плавно регулировать силу торможения, что критично для безопасности.
В устройствах с высокими требованиями к безопасности электромагниты обеспечивают отказоустойчивость. Примеры:
- Электромагнитные замки. В системах контроля доступа и банковских хранилищах электромагниты удерживают двери с силой до 1000 кг. При отключении питания они разблокируются, что соответствует нормам пожарной безопасности. Постоянные магниты не могут гарантировать мгновенное освобождение двери в аварийной ситуации.
- Электромагнитные муфты. В станках с ЧПУ и буровых установках муфты на основе электромагнитов передают крутящий момент до 5000 Н·м и позволяют мгновенно разъединять валы при перегрузке. Постоянные магниты не обеспечивают такой скорости реакции (менее 10 мс).
В научных и медицинских установках электромагниты незаменимы из-за возможности точной настройки параметров поля. Примеры:
- Ускорители частиц. В синхротронах (например, Большой адронный коллайдер) электромагниты с индукцией до 8,3 Тл направляют пучки протонов с энергией до 6,8 ТэВ. Постоянные магниты не могут обеспечить требуемую однородность поля (отклонение менее 10-4 Тл на метр).
- Электромагнитные стимуляторы. В транскраниальной магнитной стимуляции (ТМС) электромагниты генерируют импульсы с частотой до 100 Гц и индукцией до 2 Тл для воздействия на нейроны головного мозга. Постоянные магниты не способны создавать такие короткие импульсы (длительностью 100–300 мкс).
В устройствах с экстремальными условиями эксплуатации электромагниты превосходят постоянные аналоги благодаря устойчивости к внешним воздействиям. Примеры:
- Электромагнитные насосы для жидких металлов. В ядерных реакторах на быстрых нейтронах (например, БН-800) электромагниты перекачивают натрий при температуре +550°C и давлении до 1 МПа. Постоянные магниты деградируют при таких температурах и не обеспечивают требуемую производительность (до 10 000 м³/ч).
- Электромагнитные сепараторы в космосе. На МКС электромагниты используются для разделения частиц в условиях микрогравитации. Постоянные магниты не позволяют регулировать силу притяжения, что критично для экспериментов с пылевой плазмой.
В устройствах с требованиями к миниатюризации и интеграции электромагниты обеспечивают гибкость конструкции. Примеры:
- Микроэлектромеханические системы (МЭМС). В акселерометрах и гироскопах смартфонов электромагниты создают управляющие поля для подвижных элементов размером менее 1 мм. Постоянные магниты не могут быть интегрированы в такие масштабы без потери эффективности.
- Электромагнитные клапаны в микрофлюидике. В лабораториях на чипе электромагниты переключают потоки жидкостей с расходом менее 1 мкл/с. Постоянные магниты не обеспечивают требуемую точность дозирования.
В устройствах с длительным сроком службы электромагниты выигрывают за счёт отсутствия деградации свойств. Постоянные магниты теряют до 5% намагниченности за 10 лет (для неодимовых) или при воздействии вибрации (для ферритовых). Электромагниты сохраняют работоспособность до 30 лет при условии правильного выбора материалов сердечника (например, электротехническая сталь с потерями менее 1 Вт/кг при 50 Гц).
