Какие виды частотной коррекции оу

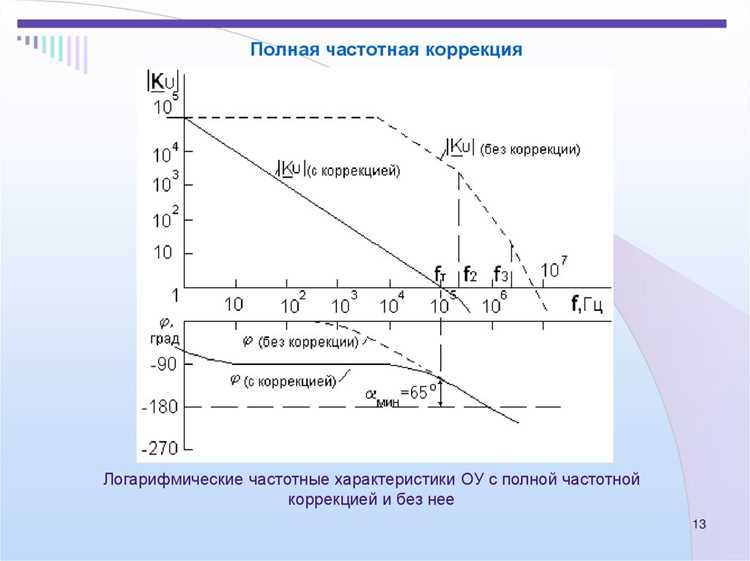

Частотная коррекция операционных усилителей (ОУ) – ключевой этап проектирования аналоговых схем, определяющий их устойчивость и динамические характеристики. Без коррекции большинство ОУ склонны к самовозбуждению из-за фазового сдвига, превышающего 180° на частотах, где коэффициент усиления превышает единицу. Стандартные методы коррекции – внутренняя (заводская) и внешняя (пользовательская) – решают эту проблему, но требуют точного расчёта параметров.

Внутренняя коррекция реализуется производителем с помощью конденсатора малой ёмкости (обычно 5–50 пФ), подключённого между каскадами ОУ. Это снижает частоту единичного усиления (f_T) до значений 1–10 МГц, обеспечивая запас по фазе не менее 45°. Пример – ОУ LM358 с f_T ≈ 1 МГц. Однако такой подход ограничивает быстродействие: скорость нарастания выходного напряжения (SR) падает до 0,5–1 В/мкс.

Внешняя коррекция позволяет адаптировать ОУ под конкретные задачи. Для этого используют RC-цепи или конденсаторы обратной связи. Например, добавление конденсатора C_f = 10–100 пФ параллельно резистору обратной связи в неинвертирующем усилителе снижает полосу пропускания, но повышает устойчивость. Метод Миллера с конденсатором между выходом и инвертирующим входом (C_M = 1–10 пФ) эффективен для ОУ с высоким коэффициентом усиления, таких как TL071.

Для высокочастотных приложений (свыше 10 МГц) применяют доминирующий полюс или опережающую коррекцию. В первом случае конденсатор C_d = 1–10 пФ подключают к высокоимпедансному узлу (например, базе транзистора входного каскада), смещая первый полюс в область низких частот. Во втором – добавляют резистор R_z = 10–100 Ом последовательно с корректирующим конденсатором, компенсируя фазовый сдвиг. Пример: ОУ AD8055 с f_T = 300 МГц требует C_f = 1 пФ и R_z = 50 Ом для стабильной работы.

Выбор метода зависит от требований к схеме. Для низкочастотных усилителей (до 1 МГц) достаточно внутренней коррекции. В прецизионных схемах с высоким коэффициентом усиления (K_U > 100) предпочтительна внешняя коррекция с C_f = 10–50 пФ. Для импульсных приложений критична скорость нарастания, поэтому используют ОУ с внешней коррекцией и минимальными паразитными ёмкостями (например, OPA657 с SR = 700 В/мкс).

Как выбрать метод коррекции для усилителя с единичным коэффициентом усиления

Усилители с единичным коэффициентом усиления (K=1) требуют особого подхода к частотной коррекции из-за высоких требований к устойчивости и фазовому запасу. Основные методы: внутренняя коррекция (встроенные конденсаторы), внешняя коррекция (RC-цепи) и коррекция Миллера. Выбор зависит от:

• Требуемой полосы пропускания: для сигналов до 1 МГц подходит внутренняя коррекция (например, ОУ LM358 с C_кор=30 пФ), для более высоких частот – внешние цепи.
• Допустимого фазового запаса: при K=1 минимальный запас – 60° (для предотвращения колебаний). Коррекция Миллера (C_кор=1–10 пФ) эффективна при малых нагрузках, но снижает скорость нарастания.
• Типа нагрузки: емкостная нагрузка >100 пФ требует дополнительной коррекции (например, R_кор=10–100 Ом последовательно с C_кор).

1. Определите частоту единичного усиления (f_T) ОУ (например, 50 МГц для AD8055).
2. Выберите C_кор по формуле: C_кор = 1/(2π·f_T·R_кор), где R_кор – сопротивление обратной связи (обычно 1–10 кОм).
3. Проверьте фазовый запас с помощью анализатора Боде или симулятора (например, LTspice). При запасе <45° увеличьте C_кор на 20–30%.

В системах с низким энергопотреблением (например, портативные устройства) оптимальна внутренняя коррекция или минимальные внешние элементы. Для ОУ с током потребления <1 мА (например, MCP6001) используйте встроенные конденсаторы – они обеспечивают запас по фазе 65–70° при K=1. Исключение: если требуется полоса >1 МГц, добавьте внешний конденсатор 5–20 пФ параллельно встроенному для компенсации паразитных емкостей печатной платы.

Схемотехника внутренней коррекции с использованием конденсатора Миллера

Конденсатор Миллера применяется для стабилизации операционных усилителей (ОУ) путем введения доминирующего полюса в передаточную характеристику. Типовое значение емкости лежит в диапазоне 5–50 пФ, причем выбор зависит от требуемой частоты единичного усиления (f_T) и крутизны входного каскада. Например, для ОУ с f_T = 1 МГц и крутизной 1 мА/В оптимальная емкость составит ~15 пФ. Конденсатор подключается между выходом и инвертирующим входом промежуточного каскада, создавая эффект Миллера, который увеличивает эффективную емкость в (1 + K) раз, где K – коэффициент усиления каскада.

В классической двухкаскадной архитектуре ОУ конденсатор Миллера формирует полюс на частоте f_p ≈ 1/(2π·R_eq·C_M), где R_eq – эквивалентное сопротивление узла, к которому подключен конденсатор. Для типовых значений R_eq = 100 кОм и C_M = 30 пФ частота полюса составит ~53 кГц. Это обеспечивает запас по фазе не менее 45° при замкнутой петле обратной связи с коэффициентом усиления 10. Критическое значение имеет паразитная емкость монтажа – при превышении 1 пФ она смещает полюс и требует корректировки C_M.

При проектировании ОУ с rail-to-rail выходом конденсатор Миллера часто интегрируют в состав выходного каскада на комплементарных транзисторах. В этом случае эффективность коррекции снижается из-за нелинейности выходного сопротивления, что требует увеличения C_M на 20–30% или введения дополнительного буферного каскада. Для ОУ с током покоя 100 мкА и выходным сопротивлением 1 кОм рекомендуется C_M = 47 пФ, чтобы сохранить стабильность при емкостной нагрузке до 100 пФ.

В быстродействующих ОУ (f_T > 10 МГц) конденсатор Миллера может вызывать нежелательные эффекты, такие как «звон» на фронтах импульсов. Для их устранения применяют компенсацию нулем: последовательно с C_M включают резистор 50–500 Ом, формирующий нуль передаточной функции на частоте f_z ≈ 1/(2π·R·C_M). Например, при R = 200 Ом и C_M = 10 пФ нуль возникает на 80 МГц, что компенсирует фазовый сдвиг от второго полюса.

В ОУ с токовым зеркалом в качестве нагрузки входного дифференциального каскада конденсатор Миллера подключают между выходом зеркала и базой транзистора второго каскада. Это позволяет снизить влияние паразитных емкостей коллектор-база и улучшить частотную характеристику. Для структуры с током зеркала 50 мкА и крутизной 0,5 мА/В оптимальное значение C_M составляет 22 пФ, что обеспечивает f_T = 3 МГц при запасе по фазе 60°.

При реализации ОУ на КМОП-технологии конденсатор Миллера выполняют в виде МОП-конденсатора с площадью 100–500 мкм², что соответствует емкости 1–5 пФ/мкм². Для минимизации утечек и диэлектрической абсорбции используют тонкий оксид (10–20 нм) и металлические обкладки. В схемах с низким напряжением питания (< 1,8 В) применяют динамическую коррекцию, где C_M коммутируется в зависимости от режима работы, снижая потребление в статике на 15–20%.

Внешняя коррекция ОУ: подбор компонентов для стабилизации фазы

При использовании резистивно-ёмкостной коррекции (RC-цепочка) в цепи обратной связи стабильность улучшается за счёт сдвига фазы. Оптимальное соотношение: R_c ≈ 0.1 · R_f, C_c выбирается из условия C_c = 1 / (2π · f₀ · R_c), где f₀ – частота, на которой требуется коррекция. Для ОУ с высоким входным сопротивлением (например, TL071) R_c может быть увеличен до 1–10 кОм, а C_c снижен до 10–100 пФ.

В схемах с индуктивной нагрузкой (например, при работе на кабель) коррекция усложняется. Для компенсации паразитных резонансов применяют последовательную RC-цепочку на выходе ОУ: R ≈ 10–100 Ом, C ≈ 100 пФ–1 нФ. Это демпфирует колебания и предотвращает фазовые искажения на высоких частотах. При ёмкостной нагрузке >100 пФ требуется буферный каскад или снижение коэффициента усиления.

Для прецизионных ОУ (например, OP07) коррекция должна учитывать температурный дрейф. Используют конденсаторы с низким TKE (NP0, C0G) и резисторы с допуском 1%. В схемах с переменным коэффициентом усиления (например, в программируемых усилителях) корректирующие элементы подбираются для худшего случая – максимального усиления и минимальной нагрузки.

Практический пример: для ОУ AD8055 с f_u = 300 МГц и R_f = 1 кОм требуется C_c ≈ 0.5 пФ. Однако из-за паразитных ёмкостей монтажа реальное значение может быть увеличено до 1–2 пФ. Для проверки стабильности используют генератор прямоугольных импульсов и осциллограф – отсутствие выбросов и колебаний на фронтах сигнала подтверждает правильность коррекции.

Коррекция с помощью RC-цепочек: расчёт параметров для разных частотных диапазонов

RC-цепочки применяются для стабилизации операционных усилителей (ОУ) путём сдвига частоты единичного усиления (f_T) или формирования полюса/нуля в передаточной характеристике. Основная задача – подавление высокочастотных колебаний при сохранении требуемой полосы пропускания. Для расчёта используют формулу постоянной времени τ = R·C, где R – сопротивление в омах, C – ёмкость в фарадах. Критическая частота коррекции f_c определяется как f_c = 1/(2π·τ). Пример: для подавления колебаний на частоте 1 МГц требуется τ ≈ 159 нс, что соответствует R = 1 кОм и C = 159 пФ.

В низкочастотном диапазоне (до 10 кГц) коррекция направлена на устранение дрейфа постоянной составляющей и снижение шумов. Здесь применяют цепочки с большими τ (1–100 мс), например, R = 100 кОм и C = 10 мкФ. Однако такие значения увеличивают время установления сигнала, что критично для быстродействующих систем. Альтернатива – использование двухзвенных RC-фильтров с разнесёнными полюсами, где первый полюс на 10–20 Гц подавляет низкочастотные помехи, а второй (на 1–5 кГц) корректирует фазовый запас.

Для среднечастотного диапазона (10–500 кГц) расчёт ведётся с учётом требуемого фазового запаса (обычно 45–60°). Если ОУ имеет f_T = 5 МГц, а цель – стабилизация на частоте 50 кГц, то τ выбирают так, чтобы полюс коррекции находился на 1/5–1/10 от f_T. Пример: для f_c = 1 МГц (τ = 159 нс) подойдёт R = 1.5 кОм и C = 100 пФ. Важно учитывать паразитные ёмкости печатной платы (обычно 2–5 пФ), которые могут смещать расчётные значения на 10–20%.

При проектировании многоступенчатых усилителей с обратной связью RC-цепочки размещают между каскадами для развязки полюсов. Если первый каскад имеет полюс на 10 кГц, а второй – на 100 кГц, то корректирующую цепочку с τ = 1.59 мкс (R = 1 кОм, C = 1.59 нФ) устанавливают на выходе первого каскада. Это смещает его полюс на 100 кГц, выравнивая частотную характеристику. Для проверки стабильности используют критерий Найквиста или измеряют фазовый запас на частоте единичного усиления с помощью анализатора Боде.

Влияние паразитных ёмкостей на частотную характеристику и способы их компенсации

Основные последствия паразитных ёмкостей:

• Сдвиг фазы на высоких частотах из-за дополнительных полюсов в передаточной функции. При C_in = 2 пФ и R_s = 1 кОм фазовый сдвиг достигает 45° уже на 80 МГц.
• Уменьшение коэффициента усиления на высоких частотах. Для ОУ с GBW = 100 МГц и C_out = 10 пФ реальная полоса пропускания сужается до 15–20 МГц при нагрузке 1 кОм.
• Риск самовозбуждения при недостаточном фазовом запасе. Критическое значение – менее 30° на частоте единичного усиления.

Компенсация паразитных ёмкостей требует комплексного подхода. Для входных ёмкостей эффективны следующие методы:

1. Использование ОУ с низким входным током смещения (например, ADA4898 с C_in = 0.8 пФ) и минимизация длины проводников на плате.
2. Введение резистора R_iso = 50–200 Ом последовательно с инвертирующим входом для развязки C_fb от входной цепи.
3. Применение T-образной цепи обратной связи для снижения эквивалентной ёмкости: R_f1 = R_f2 = 10 кОм, R_g = 1 кОм.

Для выходных ёмкостей компенсация включает:

• Добавление последовательного резистора R_ser = 10–100 Ом между выходом ОУ и нагрузкой для демпфирования колебаний. Оптимальное значение подбирается экспериментально по критерию минимального выброса переходной характеристики.
• Использование ферритовых бусин (например, BLM18PG121SN1) для подавления высокочастотных помех без влияния на постоянный ток.
• Выбор ОУ с низким выходным импедансом (менее 10 Ом на частоте 1 МГц) и высокой скоростью нарастания (SR > 100 В/мкс), таких как OPA847.

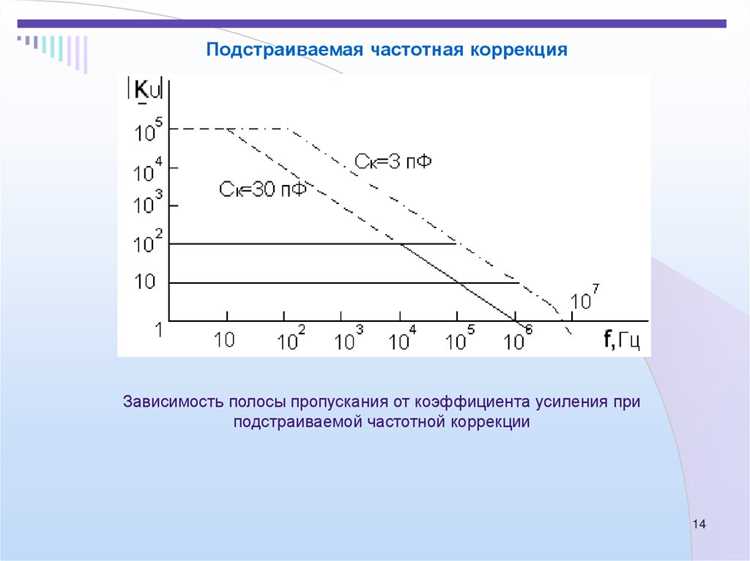

Коррекция в многокаскадных усилителях: последовательное и параллельное подключение

Параллельная коррекция применяется для подавления высокочастотных паразитных полюсов, возникающих из-за ёмкостей транзисторов и монтажа. Включение небольшого конденсатора C_f (1–10 пФ) параллельно резистору обратной связи или между выходом и инвертирующим входом ОУ формирует нуль передаточной функции, компенсирующий фазовый сдвиг. Для усилителей с полосой пропускания свыше 10 МГц рекомендуется использовать C_f = 1/(2πR_ff_z), где R_f – сопротивление обратной связи, а f_z – частота нуля, выбираемая на 20–30% выше частоты среза. При этом важно учитывать, что чрезмерное увеличение C_f снижает коэффициент усиления на высоких частотах и может привести к самовозбуждению из-за взаимодействия с паразитными индуктивностями.

Комбинированная коррекция (последовательная + параллельная) позволяет достичь оптимального соотношения между стабильностью и быстродействием. Например, в ОУ с архитектурой folded-cascode последовательный конденсатор C_c (5–20 пФ) между каскадами задаёт доминирующий полюс, а параллельный C_f (1–3 пФ) на выходе компенсирует полюс второго порядка. При этом частота единичного усиления f_T ограничивается не только корректирующими элементами, но и паразитными ёмкостями: для кремниевых процессов 0.35 мкм типовое значение C_par составляет 0.5–1 пФ на узел, что требует уменьшения C_c до 3–5 пФ для сохранения f_T > 50 МГц.

Выбор между последовательной и параллельной коррекцией определяется требованиями к шумовым характеристикам и нагрузочной способности. Последовательная коррекция предпочтительна для усилителей с высоким входным импедансом, так как не нагружает входную цепь, но увеличивает шум на частотах выше f_p1. Параллельная коррекция минимизирует шум, но снижает входное сопротивление и требует точного согласования с импедансом нагрузки. Для критичных приложений (например, прецизионные АЦП) рекомендуется использовать активную коррекцию с дополнительным буферным каскадом, исключающим влияние C_f на входные параметры.

Практическое применение коррекции в аудиоусилителях и фильтрах

В аудиоусилителях частотная коррекция решает проблему неравномерности АЧХ и фазовых искажений, критичных для высококачественного звуковоспроизведения. Например, в усилителях мощности класса AB с выходным каскадом на комплементарных транзисторах применяют корректирующие цепи Миллера (C_c = 10–100 пФ) для стабилизации коэффициента усиления на высоких частотах. Без коррекции паразитные емкости транзисторов (C_cb, C_be) вызывают подъем АЧХ на частотах выше 20 кГц, что приводит к самовозбуждению на 100–500 кГц. Для фильтров нижних частот (ФНЧ) второго порядка на ОУ коррекция сдвига фазы на 180° в области среза (f_c = 1–20 кГц) достигается добавлением резистора R_c = 1–10 кОм последовательно с корректирующим конденсатором C_c = 10–100 пФ, что снижает перерегулирование до <5%.

В микрофонных предусилителях коррекция интегрального типа (C_f = 1–10 нФ) подавляет низкочастотные помехи без ухудшения динамического диапазона. Для фильтров высоких частот (ФВЧ) третьего порядка на ОУ с f_c = 100 Гц–1 кГц оптимальная коррекция достигается комбинацией резистора R_c = 2,2 кОм и конденсатора C_c = 22 пФ, что обеспечивает крутизну спада 60 дБ/дек и минимальные фазовые искажения в полосе пропускания.

Типовые ошибки при настройке частотной коррекции и их устранение

Наиболее распространённая ошибка – игнорирование влияния паразитных ёмкостей монтажа на стабильность ОУ. Даже при правильно подобранных номиналах корректирующих цепей ёмкость печатной дорожки в 1–2 пФ может сместить частоту единичного усиления на 10–30%, вызвав самовозбуждение на частотах 5–20 МГц. Для устранения проблемы:

• сокращайте длину сигнальных проводников до минимума (менее 10 мм для высокочастотных схем);
• используйте экранированные кабели или витые пары при внешних подключениях;

Неправильный выбор типа коррекции без анализа АЧХ разомкнутого контура приводит к неоптимальной полосе пропускания. Например, применение внешней коррекции с одним конденсатором (как в схеме с ОУ TL072) при усилении менее 10 раз снижает частоту среза до 100 кГц вместо потенциальных 3 МГц. Решение:

1. измеряйте АЧХ разомкнутого контура с помощью генератора сигналов и осциллографа (амплитуда тестового сигнала – 10–50 мВ);
2. для усилителей с коэффициентом усиления K_u < 10 используйте внутреннюю коррекцию или двухполюсную внешнюю (например, RC-цепь с R = 1 кОм, C = 100 пФ);

Ошибка в расчёте фазового запаса устойчивости часто возникает из-за пренебрежения влиянием нагрузки. Например, ёмкостная нагрузка 100 пФ на выходе ОУ с выходным сопротивлением 100 Ом создаёт дополнительный полюс на частоте ~16 МГц, снижая фазовый запас на 20–30°. Методы компенсации:

• включайте последовательно с нагрузкой резистор 10–50 Ом для развязки;
• используйте буферный каскад на транзисторе или дополнительном ОУ с низким выходным сопротивлением;
• для критических приложений применяйте ОУ с встроенной защитой от ёмкостной нагрузки (например, OPA2188 с допустимой нагрузкой до 1 нФ).

Неучёт температурного дрейфа параметров корректирующих элементов приводит к деградации устойчивости при изменении условий эксплуатации. Например, температурный коэффициент ёмкости керамических конденсаторов X7R составляет ±15% в диапазоне −40…+125°C, что при номинале 100 пФ эквивалентно изменению частоты среза на 15 кГц. Рекомендации:

• заменяйте керамические конденсаторы на плёночные (полипропиленовые) с ТКЕ < 100 ppm/°C для корректирующих цепей;
• используйте термостабильные резисторы (металлоплёночные с ТКС < 50 ppm/°C);
• проводите тестирование схемы в климатической камере при крайних температурах рабочего диапазона.

Самовозбуждение из-за неправильного заземления возникает при общем импедансе «земли» для сигнальных и силовых цепей. Например, падение напряжения 1 мВ на индуктивности дорожки заземления (0,1 мкГн) при токе 10 мА создаёт паразитную обратную связь на частоте 1,6 МГц. Способы устранения:

• разделяйте аналоговую и цифровую «земли», соединяя их в одной точке у источника питания;
• используйте звездообразную топологию заземления для критичных узлов;
