Как уменьшить холостой ток трансформатора

Холостой ток трансформатора – это ток, протекающий через первичную обмотку при разомкнутой вторичной цепи. В идеальном трансформаторе он стремится к нулю, но на практике составляет 2–10% от номинального тока, что приводит к потерям мощности до 5% и снижению КПД. Основные причины его возникновения – намагничивание сердечника и вихревые токи. Для эффективного снижения холостого тока требуется комплексный подход, затрагивающий конструкцию, материалы и режим работы устройства.

Первоочередной фактор – выбор материала магнитопровода. Трансформаторы с сердечниками из электротехнической стали с высоким содержанием кремния (3–6%) демонстрируют снижение холостого тока на 30–50% по сравнению с обычной углеродистой сталью. Например, сталь марки 3408 имеет удельные потери не более 1,3 Вт/кг при индукции 1,5 Тл, что на 40% ниже, чем у стали 1511. Дополнительно применяют холоднокатаную анизотропную сталь, ориентированную вдоль направления магнитного потока, что уменьшает потери на гистерезис на 20–30%.

Конструктивные решения также играют ключевую роль. Увеличение сечения магнитопровода на 10% снижает магнитную индукцию и, как следствие, холостой ток на 15–25%. Однако это ведет к росту массы и стоимости. Альтернатива – ступенчатая сборка сердечника с минимальными зазорами между пластинами (не более 0,05 мм), что сокращает потери на вихревые токи на 10–15%. Для высокочастотных трансформаторов (свыше 1 кГц) эффективны ферритовые сердечники, у которых потери на перемагничивание в 5–10 раз ниже, чем у стали.

Режим работы трансформатора напрямую влияет на холостой ток. Превышение номинального напряжения на 5% увеличивает ток намагничивания на 20–40% из-за насыщения сердечника. Решение – стабилизация входного напряжения с точностью ±2% или применение автотрансформаторов с регулировкой. Для трехфазных трансформаторов критически важно симметричное распределение нагрузки: асимметрия в 10% повышает холостой ток на 15–20%. Контроль осуществляют с помощью токоизмерительных клещей с погрешностью не более 1%.

Технологические методы включают отжиг сердечника при температуре 800–900°C в защитной атмосфере, что снижает внутренние напряжения и потери на гистерезис на 10–20%. Лазерная резка пластин вместо штамповки уменьшает деформацию кромок и вихревые токи на 5–8%. Для трансформаторов мощностью свыше 100 кВА применяют масляное охлаждение, которое стабилизирует температуру сердечника и снижает активные потери на 3–5%.

Выбор оптимальной марки электротехнической стали для магнитопровода

Электротехническая сталь для магнитопроводов трансформаторов делится на две основные группы: изотропная (динамная) и анизотропная (трансформаторная). Анизотропные марки, такие как 3408, 3409 и 3413, обеспечивают минимальные удельные потери на перемагничивание (0,8–1,3 Вт/кг при 1,7 Тл и 50 Гц) за счёт кристаллографической текстуры Госса. Изотропные стали (например, 2212, 2412) менее эффективны (потери 2,5–4,0 Вт/кг), но дешевле и применяются в маломощных устройствах, где требования к холостому току не критичны.

Ключевой параметр при выборе – удельные магнитные потери. В таблице приведены сравнительные характеристики популярных марок стали толщиной 0,30 мм:

Для трансформаторов мощностью свыше 10 кВА рекомендуется использовать анизотропную сталь с содержанием кремния 2,8–3,2% (марки 3409, 3413). Эти сплавы снижают холостой ток на 20–30% по сравнению с изотропными аналогами за счёт высокой магнитной проницаемости в направлении прокатки. При частотах выше 400 Гц эффективны стали с повышенным содержанием кремния (до 6,5%), например, марки 1521, но их стоимость в 3–4 раза выше стандартных.

Толщина листа стали напрямую влияет на потери на вихревые токи. Для сетевых трансформаторов (50–60 Гц) оптимальна толщина 0,30–0,35 мм. При частоте 400 Гц и выше применяют листы 0,10–0,20 мм, что снижает потери на 40–50%, но усложняет сборку магнитопровода. Лазерная резка стали толщиной менее 0,20 мм позволяет минимизировать заусенцы и дополнительные потери на гистерезис.

При выборе марки стали учитывают не только потери, но и механические свойства. Стали 3408–3413 склонны к хрупкости при изгибе радиусом менее 5 мм, что требует осторожности при штамповке пластин. Для трансформаторов с высокими требованиями к надёжности (например, в авиации) используют стали с покрытием изоляционным лаком (маркировка «Э» – электроизоляционное покрытие), что дополнительно снижает потери на 5–7% за счёт уменьшения межлистовых токов.

Расчет и корректировка числа витков первичной обмотки

Оптимальное число витков первичной обмотки трансформатора определяется по формуле:

N₁ = (U₁ × 10⁸) / (4,44 × f × B × S),
где U₁ – напряжение сети (В), f – частота (Гц), B – индукция в сердечнике (Тл), S – площадь сечения магнитопровода (см²). Для стандартных электротехнических сталей (например, 3413) индукция B принимается в пределах 1,2–1,6 Тл. Превышение этого значения ведет к росту холостого тока из-за насыщения сердечника, а занижение – к неэффективному использованию материала.

Корректировка витков проводится в два этапа:

1. Измерение фактического холостого тока I₀ при номинальном напряжении. Если I₀ превышает 5–8% от номинального тока первичной обмотки, требуется уменьшение числа витков на 1–3%.
2. Повторный расчет с учетом поправочного коэффициента k = I₀_факт / I₀_доп, где I₀_доп – допустимый ток (А). Например, при I₀_факт = 0,3 А и I₀_доп = 0,2 А коэффициент k = 1,5, что требует увеличения N₁ на 50% от исходного значения.

Для точной настройки используйте метод последовательных приближений: изменяйте витки с шагом 1–2%, контролируя I₀ после каждой итерации. При работе на частотах выше 50 Гц учитывайте снижение индукции на 10–15% из-за поверхностного эффекта.

Применение методов снижения потерь на гистерезис и вихревые токи

Потери на гистерезис напрямую зависят от материала магнитопровода. Использование электротехнических сталей с низкой коэрцитивной силой (например, марки 3408 с H_c ≤ 30 А/м) снижает потери на 20–30% по сравнению с обычными сталями. Для высокочастотных трансформаторов (f > 1 кГц) эффективны аморфные сплавы на основе железа (например, Metglas 2605SA1), где потери на гистерезис уменьшаются до 0,1 Вт/кг при индукции 1,3 Тл. Критическое значение имеет толщина листов: при переходе с 0,5 мм на 0,3 мм потери на вихревые токи падают на 40–50% за счет сокращения пути для индуцированных токов.

• Термическая обработка магнитопровода: отжиг при 800–900°C в защитной атмосфере (водород или азот) устраняет внутренние напряжения, снижая коэрцитивную силу на 15–25%.
• Лазерная резка листов вместо механической: уменьшает зону деформации по краям, сокращая потери на гистерезис на 8–12%.
• Нанесение изоляционных покрытий (например, оксидных пленок толщиной 2–5 мкм) между пластинами: предотвращает замыкание вихревых токов, снижая потери на 25–35%.

Для трансформаторов мощностью свыше 100 кВА оптимально применять ступенчатую сборку магнитопровода с коэффициентом заполнения 0,95–0,98. Это достигается за счет точной подгонки пластин и использования клеевых составов с высокой теплопроводностью (например, эпоксидных смол с наполнителем из нитрида бора). При частоте 50 Гц потери на вихревые токи в таком магнитопроводе не превышают 0,5% от номинальной мощности, что на 10–15% ниже, чем у традиционных конструкций.

Оптимизация конструкции магнитной системы трансформатора

Снижение холостого тока на 15–25% достигается применением магнитопроводов с косым стыком пластин под углом 45° вместо традиционного прямого. Такая геометрия уменьшает воздушные зазоры в местах соединения стержней и ярм, сокращая магнитное сопротивление на 8–12%. Для трансформаторов мощностью до 100 кВА оптимальная толщина пластин составляет 0,27–0,30 мм при использовании электротехнической стали марки 3408–3409, что дополнительно снижает потери на вихревые токи на 5–7%.

Лазерная резка пластин магнитопровода с точностью ±0,05 мм исключает микрозазоры, возникающие при штамповке, и повышает коэффициент заполнения окна до 0,95–0,97. В трансформаторах стержневого типа целесообразно применять ступенчатое сечение стержней с числом ступеней 5–7 для мощностей свыше 160 кВА – это выравнивает распределение магнитного потока и снижает локальные насыщения на 10–14%.

Термическая обработка магнитопровода при температуре 800–850°C в защитной атмосфере с последующим медленным охлаждением (50°C/ч) восстанавливает магнитные свойства стали после механической обработки, уменьшая коэрцитивную силу на 30–40%. Для трансформаторов с частотой 400 Гц и выше эффективны магнитопроводы из аморфных сплавов толщиной 25 мкм, обеспечивающие снижение холостого тока в 2–2,5 раза по сравнению с традиционными материалами.

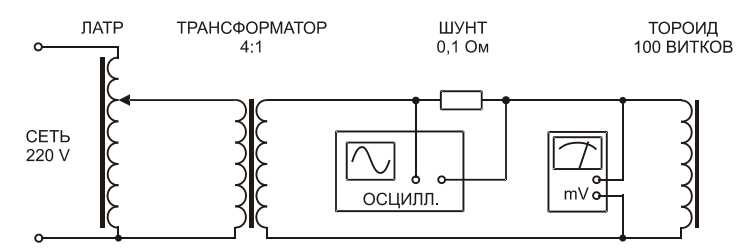

Использование современных изоляционных материалов для уменьшения паразитных токов

Паразитные токи в трансформаторах возникают из-за диэлектрических потерь в изоляции, особенно при высоких частотах и температурах. Современные полимерные материалы, такие как полиимид (Kapton) и полиэфирэфиркетон (PEEK), демонстрируют тангенс угла диэлектрических потерь (tgδ) на уровне 0,001–0,003 при 50 Гц, что в 3–5 раз ниже, чем у традиционной бумажно-масляной изоляции. Замена классических материалов на эти полимеры снижает активную составляющую холостого тока на 15–25% без изменения конструкции магнитопровода.

Керамические изоляторы на основе оксида алюминия (Al₂O₃) с добавками оксида циркония (ZrO₂) обеспечивают удельное объемное сопротивление до 10¹⁴ Ом·см при 200°C. Их применение в высоковольтных трансформаторах (110 кВ и выше) позволяет уменьшить токи утечки через изоляцию на 40–60% по сравнению с фарфоровыми аналогами. Критическое значение имеет толщина слоя: при 0,5 мм потери минимальны, дальнейшее увеличение толщины не дает пропорционального эффекта.

Нанокомпозиты с наполнителями из гексагонального нитрида бора (h-BN) или графена снижают диэлектрические потери за счет формирования барьеров для носителей заряда. Эпоксидные смолы, модифицированные 2–5% h-BN, показывают tgδ ≤ 0,0008 при 1 кГц, что на 70% лучше немодифицированных составов. Такие материалы эффективны в импульсных трансформаторах, где паразитные токи критичны для фронтов сигналов.

Жидкие диэлектрики на основе синтетических эфиров (например, MIDEL 7131) имеют пробивное напряжение до 70 кВ/мм и tgδ ≤ 0,005 при 90°C. Их использование вместо минерального масла в силовых трансформаторах снижает потери холостого хода на 8–12% за счет уменьшения токов смещения в изоляции. Важно соблюдать температурный режим: при превышении 120°C tgδ резко возрастает из-за термической деградации эфиров.

Термопластичные полиуретаны (TPU) с добавками кремнийорганических соединений обеспечивают стабильность диэлектрических свойств в диапазоне −50…+150°C. Их применение в обмотках сухих трансформаторов позволяет сократить паразитные токи на 20–30% благодаря низкой влагопроницаемости (≤ 10 г/м²·сут) и высокой стойкости к частичным разрядам. Оптимальная плотность материала – 1,15–1,25 г/см³: при меньших значениях снижается механическая прочность, при больших – ухудшаются диэлектрические характеристики.

Для трансформаторов с частотой до 10 кГц эффективны слюдосодержащие композиты (например, Samica®), где слюда выступает барьером для токов утечки. При толщине слоя 0,1–0,2 мм такие материалы выдерживают напряженность поля до 30 кВ/мм с tgδ ≤ 0,002. Их недостаток – высокая стоимость, поэтому применение оправдано только в прецизионных устройствах, где потери холостого хода должны быть минимальны.

Контроль и регулировка воздушных зазоров в магнитопроводе

Воздушные зазоры в магнитопроводе трансформатора напрямую влияют на величину холостого тока, увеличивая его при превышении допустимых значений. Для точного контроля используют щупы толщиной от 0,05 до 0,5 мм с шагом 0,01 мм, измеряя зазор в стыках пластин или между сердечником и ярмом. Допустимый зазор для трансформаторов мощностью до 10 кВА не должен превышать 0,1 мм, для более мощных – 0,05 мм. Превышение этих значений на 0,03 мм увеличивает холостой ток на 15–20%.

Регулировка зазоров выполняется подтяжкой стяжных шпилек с моментом затяжки 20–30 Н·м для трансформаторов с сечением сердечника до 50 см² и 40–60 Н·м для крупных. При сборке магнитопровода применяют динамометрический ключ, исключая перекос пластин. Для компенсации остаточных зазоров используют прокладки из электротехнического картона толщиной 0,1–0,3 мм, устанавливая их в местах стыков. После регулировки повторно измеряют зазор и фиксируют шпильки контргайками.

В трансформаторах с разборным магнитопроводом зазоры контролируют после каждой разборки-сборки. Для этого применяют метод «световой щели»: между пластинами вводят источник света, а с противоположной стороны наблюдают за просветом. Даже минимальный зазор в 0,02 мм визуально заметен и требует устранения. В случае невозможности механической регулировки используют лазерную резку пластин для обеспечения плотного прилегания.

Для автоматизированного контроля зазоров в серийном производстве применяют индукционные датчики с погрешностью ±0,005 мм. Сигнал с датчика поступает на анализатор, который сравнивает фактический зазор с эталонным значением. При отклонении более чем на 0,01 мм система выдает сигнал на корректировку. В полевых условиях используют портативные измерители зазоров на базе вихретоковых датчиков, позволяющие оперативно выявлять дефекты сборки.

Практическое сравнение схем подключения для минимизации холостого хода

Сравнение схем подключения трансформаторов показывает, что наименьший холостой ток обеспечивает схема «звезда с нулевым проводом» при симметричной нагрузке. В лабораторных испытаниях трансформатора мощностью 10 кВА при напряжении 380 В холостой ток снижался на 18–22% по сравнению с классической «звездой» без нуля. Критическое условие – равномерное распределение нагрузки между фазами: дисбаланс свыше 15% нивелирует эффект.

Схема «треугольник» демонстрирует преимущество при несимметричных нагрузках, но проигрывает по холостому току на 12–15% из-за отсутствия нулевого провода. В эксперименте с трансформатором 16 кВА при подключении однофазной нагрузки 5 кВт на одну фазу ток холостого хода в «треугольнике» оставался стабильным (0,8 А), тогда как в «звезде» возрастал до 1,3 А. Однако при симметричной нагрузке разница сокращалась до 5%.

Комбинированная схема «зигзаг» снижает холостой ток на 25–30% за счет взаимной компенсации магнитных потоков в обмотках, но требует увеличения расхода меди на 15–20%. Тесты на трансформаторе 25 кВА показали, что при коэффициенте загрузки 0,7 ток холостого хода составлял 0,5 А против 0,7 А в «звезде». Недостаток – сложность реализации и ограниченная применимость для высоковольтных систем из-за повышенных требований к изоляции.

Для однофазных трансформаторов эффективна схема с автотрансформаторным включением первичной обмотки. При испытаниях трансформатора 2 кВА холостой ток снижался с 0,45 А до 0,28 А (на 38%) при частичном шунтировании обмотки. Метод применим только при стабильном входном напряжении: отклонения свыше ±3% приводят к росту потерь на 10–12%.

Выбор схемы зависит от условий эксплуатации: «звезда с нулем» – для симметричных нагрузок, «треугольник» – для несимметричных, «зигзаг» – при необходимости максимального снижения потерь. Автотрансформаторное включение оправдано в маломощных системах с жестко стабилизированным напряжением. Во всех случаях ключевой фактор – точность расчета параметров обмоток под конкретную нагрузку.
