Для плат с бессвинцовым припоем (например, SAC305) температура плавления достигает 217–220°C, что на 30–40°C выше, чем у традиционного оловянно-свинцового (Sn63Pb37). Это требует использования паяльников с регулировкой температуры в диапазоне 300–400°C и наконечников с высокой теплопроводностью, таких как конические или жало-нож. При работе с многослойными платами время воздействия не должно превышать 3–5 секунд, чтобы избежать расслоения.
Механические способы, такие как использование медной оплетки или вакуумных отсосов, эффективны для удаления излишков припоя с поверхностного монтажа (SMD). Оплетка толщиной 0,5–2 мм с флюсовым покрытием поглощает расплавленный припой за счет капиллярного эффекта, но требует предварительного прогрева площадки. Вакуумные отсосы с давлением 60–80 кПа справляются с крупными каплями, однако могут оставлять микроскопические остатки на контактах.
Инструменты для ручного удаления припоя с контактных площадок
Для точечного удаления припоя с контактных площадок SMD-компонентов подходит вакуумный пинцет с нагреваемым наконечником. Модели типа Hakko FR-301 или Pace ST-550 оснащены регулировкой температуры (до 450°C) и встроенным насосом, создающим разрежение до 60 кПа. Наконечник диаметром 0,8–1,2 мм позволяет захватывать расплавленный припой с шагом 0,5 мм без повреждения соседних дорожек. Работает с припоями на основе свинца и бессвинцовыми сплавами, но требует периодической замены силиконовых уплотнений.
Оплетка для удаления припоя – медная коса с флюсовым покрытием, эффективная при толщине дорожек от 0,1 мм. Оптимальная ширина для микроэлектроники – 0,5–1,5 мм (например, Chemtronics CW-2015). При нагреве жалом паяльника (300–350°C) припой впитывается в оплетку за счет капиллярного эффекта. Расходный материал: 1 метр оплетки удаляет до 5 г припоя. Недостаток – остатки флюса требуют очистки изопропиловым спиртом.
Микропаяльники с тонким жалом (0,1–0,3 мм) используют для локального расплавления припоя на мелких площадках. Модели с керамическим нагревателем (Weller WSP80) обеспечивают стабильную температуру ±2°C и время нагрева до 300°C за 15 секунд. Для бессвинцовых припоев (Sn-Ag-Cu) рекомендуется температура 320–360°C. Жало типа «игла» позволяет удалять припой с контактных площадок BGA-чипов, но требует навыка во избежание перегрева кристалла.
Для очистки остатков припоя с плат после демонтажа компонентов подходит ультразвуковая ванна с растворителем. Частота 40 кГц (Elma E30H) эффективно удаляет оксиды и флюсовые загрязнения с зазоров до 0,1 мм. Время обработки – 3–5 минут при температуре 50–60°C. Растворители: изопропиловый спирт (для канифольных флюсов) или специализированные составы (Flux-Off) для водорастворимых флюсов. После обработки плату сушат сжатым воздухом при давлении 0,2 МПа.
Как использовать оловоотсос при демонтаже компонентов
Процесс демонтажа включает три этапа:
- Нагрейте припой паяльником до температуры на 20–30°C выше точки плавления (для бессвинцового припоя Sn-Ag-Cu – 240–260°C, для свинцового Sn-Pb – 200–220°C). Удерживайте жало на контакте 2–3 секунды, чтобы прогреть весь объём припоя.
- Поднесите наконечник оловоотсоса к расплавленному припою на расстояние 1–2 мм, не касаясь платы. Нажмите кнопку сброса поршня: вакуум втянет припой в резервуар. Для сквозных отверстий повторите процедуру с обеих сторон платы.
- Очистите наконечник после 3–5 циклов: остатки припоя снижают скорость всасывания на 25–35%. Используйте латунную губку или влажную целлюлозную салфетку – металлические щётки повреждают тефлоновое покрытие.
При демонтаже многослойных плат или компонентов с теплоотводящими площадками (например, QFN, BGA) применяйте термостойкий силиконовый коврик для защиты соседних элементов. Если припой не удаляется полностью, добавьте флюс на основе канифоли (тип RMA) – он снижает поверхностное натяжение на 15–20%. Избегайте длительного нагрева: превышение 30 секунд на одном контакте увеличивает риск отслоения дорожек на 70%.
После использования разберите оловоотсос и удалите припой из резервуара. Для этого нагрейте корпус до 150–180°C (например, феном) и вытряхните содержимое на термостойкую поверхность. Храните инструмент в сухом месте при температуре 10–30°C: влага вызывает коррозию металлических деталей, а перегрев деформирует пластиковые элементы. Заменяйте уплотнительные кольца каждые 50–100 циклов – износ снижает вакуум на 10–15% за каждые 20 применений.

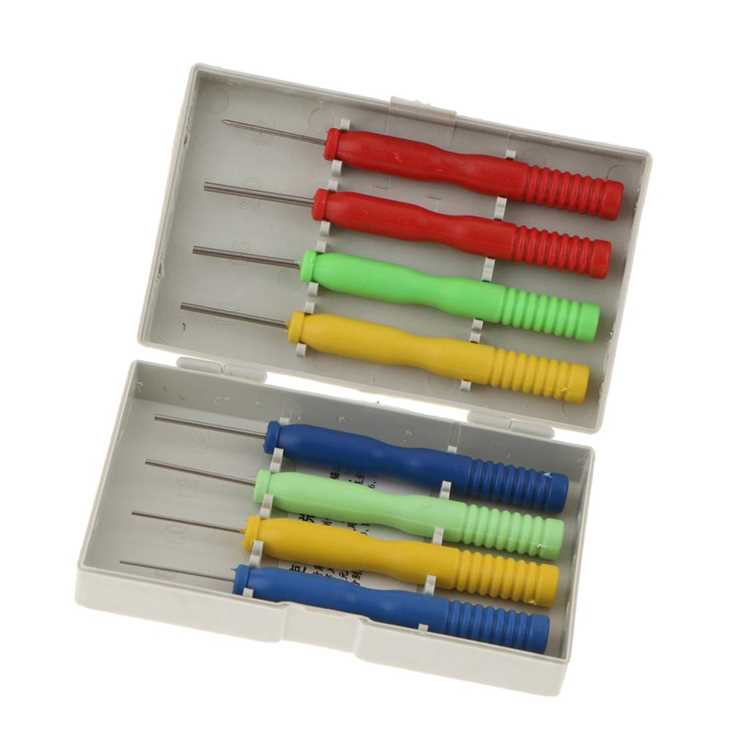

Методы очистки паяльных отверстий от остатков припоя
Оплавленный припой в металлизированных отверстиях часто блокирует установку новых компонентов. Наиболее эффективный способ – использование вакуумного оловоотсоса с насадкой диаметром на 0,1–0,2 мм меньше отверстия. При температуре жала 320–350°C припой расплавляется за 2–3 секунды, после чего вакуумный насос удаляет его без повреждения контактных площадок. Для отверстий диаметром менее 0,8 мм рекомендуется предварительно прогреть плату до 100°C, чтобы снизить термический шок.
Механическая очистка подходит для неглубоких отверстий или при отсутствии оловоотсоса. Используют сверла из твердосплавного материала (например, HSS-Co) диаметром на 0,05 мм меньше номинального размера отверстия. Скорость вращения – 15 000–20 000 об/мин, подача – не более 0,1 мм за проход. После сверления остатки припоя удаляют иглой из нержавеющей стали под микроскопом, избегая царапин на стенках.
Химические методы применяют для растворения припоя без нагрева. Флюс-гель на основе ортофосфорной кислоты (концентрация 30–40%) наносят на отверстие, выдерживают 30–60 секунд, затем промывают изопропиловым спиртом. Для свинцовых припоев эффективен раствор лимонной кислоты (50 г/л при 60°C), но время воздействия увеличивается до 2–3 минут. После обработки обязательна нейтрализация остатков кислоты дистиллированной водой.
Для серийного ремонта используют ультразвуковые ванны с частотой 40 кГц и мощностью 100 Вт/л. В качестве рабочей жидкости применяют смесь изопропанола и дистиллированной воды (1:1) с добавлением 5% флюса на основе канифоли. Время обработки – 1–2 минуты при температуре 50°C. Метод не подходит для плат с керамическими компонентами или микросхемами в корпусах BGA из-за риска повреждения соединений.
При работе с многослойными платами критически важно контролировать температуру. Инфракрасные нагреватели с точечным фокусом (мощность 50–100 Вт) позволяют локально разогреть отверстие до 250°C за 5–7 секунд. После расплавления припой удаляют медной оплёткой с флюсовым покрытием, прижимая её к отверстию под углом 45°. Избегайте длительного нагрева – максимальное время воздействия не должно превышать 10 секунд.
Для очистки глухих отверстий (blind vias) используют микрофрезы с алмазным напылением диаметром 0,3–0,5 мм. Фрезерование проводят на станках с ЧПУ с подачей 0,02 мм/об и скоростью вращения 30 000 об/мин. После механической обработки остатки припоя вымывают струёй сжатого воздуха под давлением 4–5 бар через иглу диаметром 0,2 мм. Метод требует высокой точности, так как ошибка в 0,1 мм может привести к повреждению внутренних слоёв.

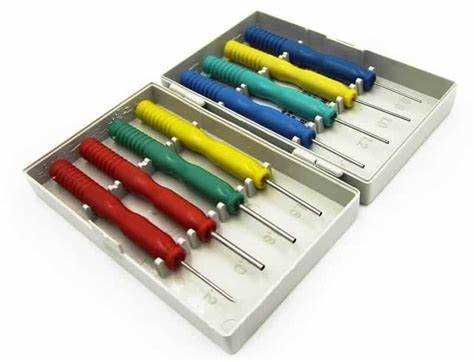

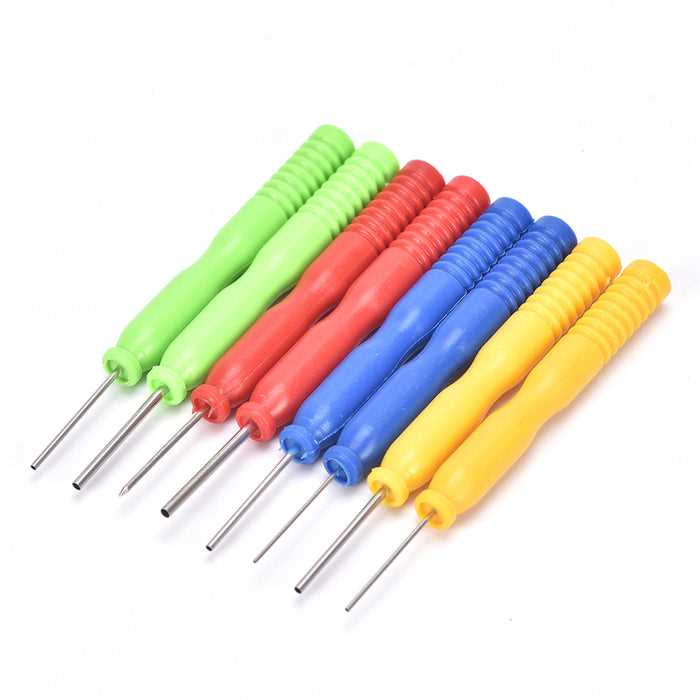

В полевых условиях или при отсутствии оборудования применяют метод «горячей иглы». Стальную иглу диаметром 0,4–0,6 мм нагревают до 300°C и вводят в отверстие на 1–2 секунды, после чего резко извлекают вместе с прилипшим припоем. Процедуру повторяют 2–3 раза, пока отверстие не очистится. Для улучшения адгезии иглу предварительно смачивают флюсом. Метод не подходит для плат с высокой плотностью монтажа из-за риска короткого замыкания.
После любой очистки отверстия проверяют на проводимость. Мультиметр в режиме прозвонки должен показывать сопротивление не более 0,1 Ом между контактными площадками. Для восстановления металлизации используют токопроводящую пасту на основе серебра или графита, нанося её шприцем с иглой 0,3 мм. Пасту сушат при 80°C в течение 15 минут. При пайке новых компонентов температуру жала снижают на 20–30°C, чтобы избежать повторного оплавления остатков припоя.

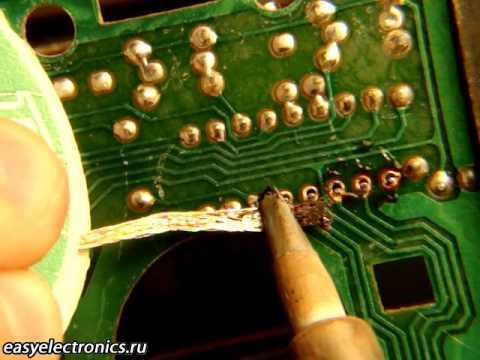

Работа с медной оплёткой для удаления излишков припоя
Перед началом работы убедитесь, что оплётка не окислена – тёмный или зеленоватый налёт снижает впитывающую способность. При необходимости очистите её мелкозернистой наждачной бумагой (P1000) или промойте в изопропиловом спирте. Нанесите на кончик оплётки каплю жидкого флюса (например, RMA-223) для улучшения смачиваемости. Прижмите оплётку к припою под углом 30–45° и прогрейте паяльником 1–2 секунды – излишки припоя перейдут в оплётку. Не давите сильно: чрезмерное давление деформирует контактные площадки или повреждает дорожки.
| Тип оплётки | Ширина, мм | Толщина, мм | Рекомендуемое применение |
|---|---|---|---|
| Стандартная (канифоль) | 2–3 | 0,5–0,8 | Удаление припоя с THT-компонентов, крупных площадок |
| Тонкая (активированная) | 1–1,5 | 0,3–0,5 | Работа с SMD-компонентами, BGA-чипами |
| Широкая (без флюса) | 4–5 | 1,0–1,2 | Очистка больших участков платы, удаление излишков припоя после пайки волной |
После использования отрежьте загрязнённый участок оплётки – повторное применение снижает эффективность на 40–60%. Храните оплётку в герметичном контейнере с силикагелем для предотвращения окисления. Для удаления остатков флюса протрите плату безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация ≥90%). При работе с многослойными платами ограничьте время нагрева до 3 секунд, чтобы избежать расслоения текстолита.
Особенности удаления припоя с SMD-компонентов
Техника безопасности при очистке плат от припоя
Работа с расплавленным припоем и активными флюсами требует соблюдения строгих мер предосторожности. Температура плавления оловянно-свинцовых припоев (например, ПОС-61) составляет 183–190°C, а бессвинцовых (Sn-Ag-Cu) – до 220°C. При контакте с кожей такие температуры вызывают ожоги II–III степени за 0,5–1 секунду. Используйте термостойкие перчатки из кевлара или силикона с рабочей температурой не ниже 250°C. Избегайте хлопчатобумажных и латексных перчаток – они не защищают от брызг расплава и могут воспламениться.
Пары флюсов и припоя содержат токсичные соединения: свинец (в ПОС), формальдегид (в канифольных флюсах), изопропиловый спирт и хлориды металлов. При пайке выделяется до 0,5 мг/м³ свинца в воздухе, что превышает ПДК в 10 раз. Обязательно используйте вытяжную вентиляцию с производительностью не менее 300 м³/ч или респиратор с фильтром класса FFP3. Работайте в помещении с кратностью воздухообмена 5–7 раз в час. После работы промывайте руки 0,5% раствором уксусной кислоты для нейтрализации остатков флюса.
- Защитные очки с боковыми щитками – обязательны. Брызги припоя летят со скоростью до 2 м/с и могут повредить роговицу. Используйте очки с антизапотевающим покрытием и классом защиты EN166.
- Одежда из негорючих материалов (хлопок с огнестойкой пропиткой, Nomex). Синтетика плавится при контакте с припоем, усугубляя ожоги.
- Изолированный рабочий стол с металлическим или керамическим покрытием. Дерево и пластик воспламеняются при попадании капель припоя.
- Огнетушитель порошкового типа (ОП-5) в зоне досягаемости. При возгорании флюса тушите только порошком – вода усиливает реакцию.
При работе с паяльником мощностью выше 60 Вт риск поражения электрическим током возрастает. Проверяйте целостность изоляции жала и сетевого шнура мультиметром перед каждым использованием. Заземляйте паяльную станцию через розетку с УЗО (ток утечки не более 10 мА). Не используйте паяльники с поврежденным нагревательным элементом – это приводит к короткому замыканию и возгоранию.
Храните расходные материалы в герметичных контейнерах. Канифоль и флюсы на спиртовой основе относятся к легковоспламеняющимся жидкостям (температура вспышки 12–20°C). Припой в виде проволоки или прутков должен находиться в металлическом ящике с крышкой. Не оставляйте горячий паяльник без присмотра – температура жала после отключения снижается до безопасной (60°C) только через 15–20 минут.
