Как проверить короткозамкнутые витки в катушке осциллографом

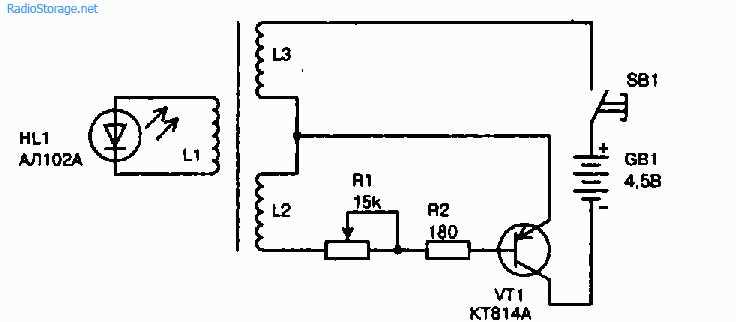

Короткозамкнутые витки в катушках индуктивности – распространённая неисправность, приводящая к снижению добротности, изменению индуктивности и перегреву обмотки. Осциллограф позволяет выявить дефект без разборки устройства, используя метод импульсного отклика или анализа затухающих колебаний. Для диагностики потребуется генератор сигналов с частотой 1–10 кГц и осциллограф с полосой пропускания не менее 20 МГц.

Подключите генератор к катушке через резистор 10–100 Ом для формирования тестового импульса. На осциллографе наблюдайте форму сигнала: при наличии короткозамкнутых витков амплитуда затухающих колебаний резко снижается, а их частота смещается в сторону более высоких значений. Для точной оценки сравните осциллограмму с эталонной катушкой или расчётными параметрами.

Альтернативный способ – подача на катушку прямоугольного импульса длительностью 1–5 мкс и анализ времени затухания. В исправной катушке колебания затухают за 5–20 периодов, при коротком замыкании – за 1–3 периода. Используйте щуп осциллографа с делителем 1:10 для минимизации влияния на схему.

При диагностике высокочастотных катушек (>1 МГц) учитывайте паразитные ёмкости и индуктивности монтажа. Для снижения погрешности применяйте коаксиальные кабели и экранирование. Если осциллограмма нестабильна, проверьте заземление и качество контактов.

Какие параметры осциллографа настроить перед проверкой

Установите полосу пропускания не менее 50 МГц для катушек с индуктивностью до 10 мГн. При работе с высокочастотными обмотками (например, импульсные трансформаторы) выбирайте осциллограф с полосой 100 МГц и выше. Недостаточная полоса приведёт к сглаживанию фронтов сигнала, что исказит результаты проверки на короткозамкнутые витки.

Настройте временную развёртку в диапазоне 1–10 мкс/дел для большинства катушек. Для низкочастотных обмоток (50 Гц) используйте 2–5 мс/дел. При проверке импульсных катушек переключитесь на 100 нс–1 мкс/дел, чтобы зафиксировать переходные процессы. Избегайте автоматического режима – ручная настройка даёт контроль над масштабом.

Выберите режим запуска по фронту (rising edge) с уровнем триггера 10–30% от амплитуды тестового сигнала. Для катушек с высокой добротностью используйте однократный запуск (single trigger), чтобы избежать наложения повторяющихся сигналов. Отключите задержку запуска (holdoff), если она не требуется для стабилизации изображения.

Установите входной импеданс на 1 МОм с параллельной ёмкостью 10–20 пФ. Для высокочастотных измерений переключитесь на 50 Ом, но учтите, что это снизит амплитуду сигнала. При работе с низкоомными катушками (менее 1 Ом) используйте активный пробник с высоким входным сопротивлением, чтобы минимизировать влияние нагрузки.

Настройте чувствительность канала (V/дел) так, чтобы сигнал занимал 60–80% экрана. Для катушек с индуктивностью менее 1 мГн начинайте с 50–100 мВ/дел, для мощных обмоток – с 1–5 В/дел. Избегайте перегрузки входа: максимальное напряжение не должно превышать 80% от предела осциллографа.

Включите режим усреднения (averaging) на 8–16 выборок для подавления шумов, особенно при работе с маломощными катушками. Для динамических измерений (например, при подаче импульсов) используйте пиковый детектор (peak detect), чтобы зафиксировать кратковременные выбросы напряжения.

Отключите фильтры нижних частот, если они не требуются для подавления помех. При проверке катушек на частотах выше 10 кГц используйте фильтр с частотой среза в 2–3 раза выше рабочей частоты сигнала. Для низкочастотных обмоток (50–400 Гц) фильтр не нужен – он исказит форму сигнала.

Проверьте калибровку пробников перед измерениями. Подключите пробник к выходу калибровочного сигнала осциллографа и убедитесь, что прямоугольный сигнал не имеет выбросов или завалов фронтов. Для дифференциальных измерений используйте два канала в режиме инвертирования (invert) одного из них, чтобы исключить синфазные помехи.

Как подключить катушку к осциллографу для диагностики

При подключении следите за формой сигнала: короткозамкнутые витки проявляются как уменьшение амплитуды колебаний, увеличение времени затухания или искажение фронтов импульсов. Сравните полученные осциллограммы с эталонными для аналогичной исправной катушки. Если осциллограф двухканальный, подключите второй канал к генератору для синхронизации и точного анализа фазовых сдвигов.

Методы генерации тестового сигнала для анализа витков

Для выявления короткозамкнутых витков применяют сигналы с фиксированными параметрами: синусоидальный ток частотой 1–10 кГц и амплитудой 0,1–1 В от генератора с низким выходным сопротивлением (менее 50 Ом). При использовании функционального генератора рекомендуется подключать последовательно резистор 10–100 Ом для ограничения тока и предотвращения насыщения сердечника. Импульсные сигналы с фронтом 10–100 нс и длительностью 1–10 мкс позволяют анализировать переходные процессы, выявляя замыкания по искажению формы импульса на осциллографе с полосой пропускания не менее 50 МГц.

Альтернативный метод – использование LC-генератора на базе исследуемой катушки и внешнего конденсатора 100–1000 пФ. При наличии короткозамкнутых витков резонансная частота смещается на 5–20%, а добротность падает на 30–70%. Для точного измерения применяют частотомер с разрешением 1 Гц или осциллограф в режиме FFT. При тестировании катушек с ферромагнитным сердечником амплитуду сигнала ограничивают до уровня, исключающего насыщение (обычно 0,3–0,5 Тл).

Как отличить нормальную форму сигнала от дефектной

Нормальная форма сигнала на осциллографе при проверке катушки без короткозамкнутых витков характеризуется симметричной синусоидой или прямоугольным импульсом с четкими фронтами и стабильной амплитудой. Для синусоидального сигнала допустимое отклонение амплитуды не должно превышать ±5% от номинального значения, а искажения формы (гармоники) – менее 3% по THD. При прямоугольном сигнале длительность фронтов (время нарастания/спада) не должна превышать 10% от периода, а выбросы на вершинах – 5% от амплитуды.

Дефектная форма сигнала проявляется в виде асимметрии, завалов фронтов, появления паразитных колебаний или неравномерного затухания. Например, при коротком замыкании витков синусоидальный сигнал теряет симметрию, амплитуда снижается на 20–50%, а на фронтах появляются высокочастотные осцилляции с частотой 10–100 кГц. В прямоугольном сигнале дефект вызывает «звон» (колебания после фронта) с амплитудой более 10% от основного сигнала или увеличение времени нарастания в 2–3 раза.

Для точной оценки используйте таблицу эталонных параметров сигнала в зависимости от типа катушки и частоты тестирования:

При анализе сигнала обращайте внимание на фазовый сдвиг между входным и выходным сигналом. В исправной катушке он составляет 0–90° в зависимости от конструкции. При коротком замыкании сдвиг увеличивается до 120–180°, а форма сигнала на выходе искажается – появляются провалы или «ступеньки». Для проверки используйте двухканальный осциллограф, синхронизируя каналы по фронту входного сигнала.

Дефекты также проявляются в изменении частотного спектра. На анализаторе спектра нормальный сигнал имеет одну доминирующую гармонику (основную частоту) с уровнем -40 дБ и ниже для остальных. При коротком замыкании появляются дополнительные гармоники с уровнем -20 дБ и выше, особенно на частотах, кратных основной. Например, для катушки на 10 кГц дефектные гармоники будут заметны на 20, 30 и 40 кГц.

Практический метод проверки: подайте на катушку тестовый сигнал с генератора (например, 1 кГц, 5 В) и сравните форму на входе и выходе. Если разница в амплитуде превышает 15% или появляются нелинейные искажения (ограничение вершин, «двойные» фронты), катушка содержит короткозамкнутые витки. Для катушек с ферритовым сердечником допустимое снижение амплитуды – не более 10%, для воздушных – 5%.

Признаки короткого замыкания на осциллограмме

• Снижение амплитуды импульса на 20–50% при сохранении частоты возбуждения. Например, при подаче тестового сигнала 1 кГц амплитуда падает с 5 В до 2,5–3 В.
• Искажение фронта нарастания/спада: время нарастания увеличивается с 1–2 мкс до 5–10 мкс, появляются завалы или колебания.
• Появление высокочастотных колебаний (100 кГц–1 МГц) на вершине импульса – следствие паразитных резонансов в замкнутом контуре.

При использовании метода ударного возбуждения (подача одиночного импульса) осциллограмма демонстрирует характерное «затухание с биениями». Время затухания свободных колебаний сокращается в 3–5 раз по сравнению с исправной катушкой, а частота биений смещается на 10–30%. Для точной диагностики сравнивайте осциллограммы с эталоном при идентичных параметрах тестового сигнала: амплитуда 1–10 В, длительность импульса 10–100 мкс, частота повторения 50–1000 Гц.

В режиме синусоидального возбуждения короткое замыкание витков проявляется как фазовый сдвиг между током и напряжением. При частоте 1 кГц угол сдвига уменьшается с 80–85° до 40–60°, а форма тока искажается – появляются гармоники 3-й и 5-й кратности (амплитуда до 15–20% от основной). Для выявления используйте двухканальный осциллограф: канал 1 – напряжение на катушке, канал 2 – ток через резистор 1 Ом, включенный последовательно.

Дополнительный признак – нелинейность амплитудно-частотной характеристики. При плавном увеличении частоты тестового сигнала с 100 Гц до 10 кГц амплитуда отклика катушки с КЗ витками резко падает на 30–70% в диапазоне 1–3 кГц, в то время как исправная обмотка демонстрирует монотонное снижение не более 10%. Зафиксируйте осциллограммы на частотах 500 Гц, 1 кГц, 2 кГц и 5 кГц для сравнительного анализа.

Проверка катушки с помощью импульсного сигнала

Импульсный метод позволяет выявить короткозамкнутые витки за счет анализа переходных процессов в катушке. Для тестирования используйте генератор прямоугольных импульсов с фронтом не более 100 нс и амплитудой 5–10 В. Подключите катушку к выходу генератора через резистор 50–100 Ом для согласования импеданса. Осциллограф подключите параллельно катушке с делителем напряжения 10:1, чтобы избежать перегрузки входа.

Настройте осциллограф на захват одиночного импульса с разверткой 1–10 мкс/дел. В исправной катушке сигнал будет иметь экспоненциальный спад с постоянной времени τ = L/R, где L – индуктивность, R – активное сопротивление обмотки. При наличии короткозамкнутых витков:

• τ уменьшится в 2–10 раз из-за снижения индуктивности;
• на фронте импульса появятся высокочастотные колебания (50–500 кГц);
• амплитуда сигнала упадет на 30–70% из-за шунтирования обмотки.

Для точной диагностики сравните осциллограммы тестируемой катушки с эталонной. Разница в форме сигнала более 15% указывает на дефект. При отсутствии эталона используйте расчетные значения: для катушки с L = 1 мГн и R = 10 Ом τ должна составлять ~100 мкс. Если измеренное значение τ < 50 мкс – вероятны короткозамкнутые витки.

Оптимальные параметры импульса для проверки:

1. Длительность: 10–50 мкс (достаточна для наблюдения переходного процесса);
2. Частота повторения: 10–100 Гц (позволяет визуально анализировать сигнал);
3. Полярность: положительная (упрощает интерпретацию осциллограммы).

Избегайте длительных импульсов (>100 мкс) – они могут вызвать насыщение сердечника и исказить результаты.

Анализ частотных характеристик при повреждении витков

Основные признаки дефекта на АЧХ:

• Снижение амплитуды резонансного пика на 3–12 дБ при сохранении формы кривой.
• Появление дополнительных гармоник на частотах, кратных основной (2f, 3f), с уровнем -30 дБ и ниже.
• Увеличение ширины резонансного пика на 20–50% из-за роста активных потерь.

Для количественной оценки измеряют добротность Q до и после повреждения. В исправной катушке Q = 50–150, при коротком замыкании 1–2 витков значение падает до 10–30. Расчёт ведут по формуле Q = f₀/Δf, где f₀ – резонансная частота, Δf – ширина пика на уровне -3 дБ. При Q < 15 катушка считается неработоспособной.

Практический алгоритм проверки:

1. Подключите катушку к генератору через резистор 50–100 Ом для согласования импеданса.
2. Подайте сигнал с линейной развёрткой частоты (1 кГц–10 МГц) и амплитудой 2 В.
3. Зафиксируйте АЧХ на осциллографе в режиме FFT или с помощью внешнего анализатора спектра.
4. Сравните полученную кривую с эталонной для данного типа катушки.
5. При отклонении резонансной частоты более чем на 10% или снижении Q ниже 20 проведите локализацию дефекта методом импульсного отклика.

Локальные повреждения (1–3 витка) выявляют подачей прямоугольных импульсов длительностью 10–100 мкс. На осциллограмме короткозамкнутые витки проявляются как затухающие колебания с частотой 100 кГц–2 МГц и амплитудой 50–200 мВ, накладывающиеся на основной сигнал. Для точной диагностики используйте дифференциальный щуп с коэффициентом ослабления синфазного сигнала не менее 60 дБ.

Типичные ошибки при диагностике и способы их избежать

Первая распространённая ошибка – использование осциллографа с недостаточной полосой пропускания. Для проверки катушек с частотой сигнала выше 1 МГц требуется прибор с полосой не менее 10 МГц. В противном случае высокочастотные искажения, вызванные короткозамкнутыми витками, будут сглажены, а амплитуда импульсов занижена на 30–50%. Перед тестированием сверяйте характеристики осциллографа с рабочими частотами катушки.

Неправильная настройка триггера осциллографа – ещё одна причина пропуска дефектов. При проверке импульсных сигналов выставляйте уровень триггера на 20–30% ниже амплитуды тестового сигнала. Если триггер срабатывает по фронту, а короткое замыкание проявляется в виде затухающих колебаний на спаде, дефект останется незамеченным. Переключайтесь между режимами триггера (фронт/спад) и анализируйте оба полупериода сигнала.

Отсутствие эталонного сигнала делает диагностику субъективной. Сравнивайте осциллограммы проверяемой катушки с образцом заведомо исправной. Разница в амплитуде более 15% или увеличение длительности фронта/спада на 20% указывает на межвитковое замыкание. Для катушек с индуктивностью 1–10 мГн допустимое отклонение параметров не должно превышать 5%. Храните эталонные осциллограммы в цифровом формате для быстрого сравнения.

Использование нестабильного источника тестового сигнала приводит к флуктуациям формы импульса. Генераторы с нестабилизированным выходом (например, самодельные схемы на базе 555 таймера) дают разброс амплитуды до 10%, что маскирует дефекты. Применяйте лабораторные генераторы с погрешностью не более 1% и встроенной защитой от короткого замыкания. Для проверки катушек с индуктивностью свыше 100 мкГн используйте сигналы с частотой 1–10 кГц и амплитудой 1–5 В.

Неучёт температурного дрейфа параметров катушки искажает результаты. При нагреве обмотки до 60°C её сопротивление увеличивается на 20–25%, а индуктивность снижается на 5–10%. Проводите измерения при стабильной температуре (20–25°C) или используйте термокомпенсированные щупы. Если катушка эксплуатируется в условиях перегрева, тестируйте её при рабочей температуре, но корректируйте эталонные значения с учётом температурного коэффициента меди (0,0039 К⁻¹).
