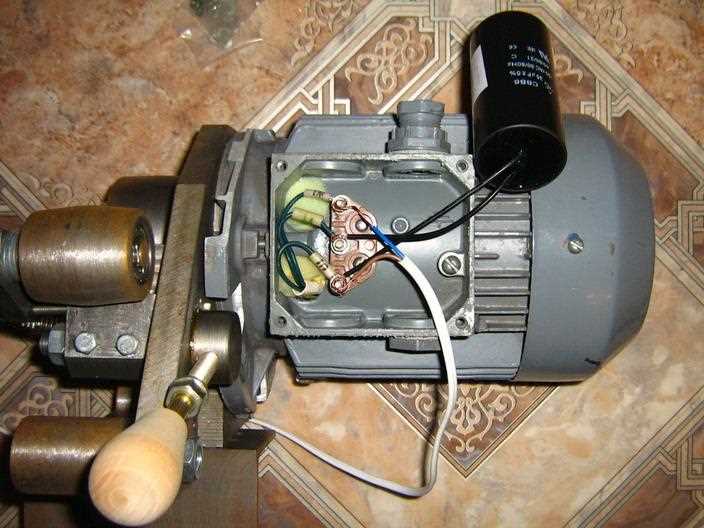

Как подключить электродвигатель с 3 проводами 220 вольт

Трёхпроводные асинхронные электродвигатели с короткозамкнутым ротором – распространённый тип оборудования в бытовых и полупрофессиональных установках. Их подключение к однофазной сети 220В требует использования фазосдвигающего конденсатора, так как стандартная схема «звезда» или «треугольник» рассчитана на трёхфазное питание 380В. Номинальная мощность таких двигателей обычно не превышает 2–3 кВт, а рабочее напряжение обмоток чаще всего составляет 220/380В (треугольник/звезда).

Для корректного запуска потребуется два конденсатора: рабочий (постоянно включённый) и пусковой (кратковременно подключаемый для увеличения момента на валу). Ёмкость рабочего конденсатора определяется по формуле Cр = 66·P, где P – мощность двигателя в киловаттах. Например, для двигателя 1,5 кВт потребуется Cр ≈ 100 мкФ. Пусковой конденсатор выбирается с ёмкостью в 2–3 раза больше рабочего, но не более 800 мкФ для двигателей до 2 кВт.

Используйте конденсаторы с рабочим напряжением не менее 450В (лучше 630В) для исключения пробоя при переходных процессах. Пусковой конденсатор подключайте через кнопку с нормально разомкнутыми контактами, удерживая её не более 2–3 секунд. При длительной работе без нагрузки двигатель может перегреваться – обеспечьте принудительное охлаждение или снизьте нагрузку на 20–30%.

Выбор схемы подключения: звезда или треугольник для 220В

Трёхпроводные асинхронные электродвигатели с номинальным напряжением 380/220 В допускают два варианта подключения обмоток: звездой (Y) или треугольником (Δ). При работе от сети 220 В выбор схемы критически влияет на ток, мощность и пусковые характеристики. Основной критерий – соответствие напряжения обмоток линейному напряжению сети.

В схеме «звезда» фазное напряжение на обмотке составляет 127 В (220/√3), что ниже номинального 220 В для обмоток, рассчитанных на 380/220 В. Это приводит к снижению мощности двигателя на 30–40% от паспортной. Ток в фазе при этом уменьшается пропорционально напряжению, но пусковой момент падает до 30–50% от номинального, что делает схему непригодной для нагрузок с высоким моментом сопротивления при пуске.

Подключение «треугольником» обеспечивает полное фазное напряжение 220 В, соответствующее номиналу обмоток. Мощность двигателя достигает паспортных значений, а пусковой момент увеличивается до 100–150% от номинального. Однако пусковой ток возрастает в 5–7 раз, что требует применения устройств плавного пуска или частотных преобразователей для двигателей мощностью свыше 2,2 кВт.

Выбор схемы зависит от типа нагрузки и условий эксплуатации. В таблице приведены ключевые параметры для сравнения:

Для двигателей с маркировкой «Δ/Y 220/380 В» схема «треугольник» является единственно корректной при питании от 220 В. Ошибка в выборе схемы приведёт к перегреву обмоток (при Y) или чрезмерным токам (при Δ). Проверка паспортных данных обязательна – некоторые двигатели рассчитаны только на одно напряжение, например, 380 В (Y), и не могут работать от 220 В без понижающего трансформатора.

В бытовых условиях, где нагрузка не превышает 1,5 кВт и пуск происходит без нагрузки (например, вентиляторы, насосы), допустимо использовать схему «звезда». Это упрощает подключение и снижает требования к проводке. Однако для станков, компрессоров или других механизмов с высоким моментом сопротивления единственным вариантом остаётся «треугольник» с обязательным применением устройств ограничения пускового тока.

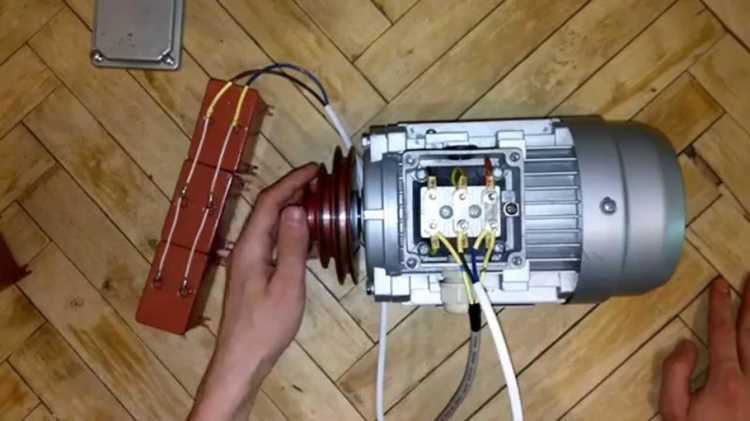

Необходимые инструменты и материалы для безопасного монтажа

Для подключения трёхпроводного электродвигателя к сети 220В потребуется набор специализированных инструментов, исключающих риск короткого замыкания или поражения током. Основу составляют:

• Отвёртка с изолированным жалом (диэлектрическая, до 1000 В) – для работы с клеммами и винтовыми соединениями.
• Пассатижи с изолированными ручками (категория не ниже 1000 В) – для обжима наконечников и резки проводов.
• Мультиметр (с функцией измерения сопротивления, напряжения и прозвонки) – для проверки целостности обмоток и отсутствия утечек.
• Нож электрика с изолированной рукояткой – для снятия изоляции с проводов (сечение не менее 1,5 мм²).

Материалы должны соответствовать параметрам двигателя и сети. Для стандартного асинхронного двигателя мощностью до 2 кВт потребуются:

• Пусковой конденсатор (электролитический, 50–100 мкФ, рабочее напряжение 400–450 В) – для создания фазового сдвига при запуске.
• Рабочий конденсатор (плёночный, 10–30 мкФ, 400 В) – для поддержания вращения после пуска.
• Кабель ПВС 3×1,5 мм² или ВВГнг 3×1,5 мм² – для подключения к сети (длина рассчитывается с запасом 10–15%).
• Наконечники НШВИ (под сечение провода) – для надёжного соединения с клеммами двигателя и конденсаторов.
• Изолента ПВХ (чёрная, шириной 19 мм) или термоусадочные трубки (диаметр 4–6 мм) – для изоляции мест соединений.

Дополнительные элементы повышают безопасность и долговечность системы. В список входят:

• Автоматический выключатель (на 10–16 А, тип C) – для защиты от перегрузок и короткого замыкания.
• УЗО (30 мА, 25 А) – для отключения при утечке тока свыше допустимого значения.
• Клеммная колодка (на 3–5 контактов, 25 А) – для разветвления проводов без скруток.
• Защитный кожух (пластиковый или металлический) – для изоляции конденсаторов и клемм от механических повреждений.

При работе с двигателями мощностью свыше 1,5 кВт рекомендуется использовать тепловое реле (например, РТЛ-1000) для защиты обмоток от перегрева. Параметры реле подбираются по току двигателя с запасом 10–15%. Для фиксации проводов и конденсаторов внутри щита или корпуса применяют пластиковые стяжки или металлические хомуты с резиновыми прокладками.

Перед началом монтажа проверьте соответствие напряжения сети и двигателя. Для трёхпроводных двигателей на 220 В обмотки соединяются по схеме «треугольник» (Δ), а для 380 В – «звезда» (Y). Ошибка в схеме приведёт к выходу двигателя из строя. Используйте таблицу номинальных токов (указана на шильдике) для подбора сечения проводов и защитных устройств.

Все соединения выполняйте при отключённом питании. После монтажа прозвоните обмотки мультиметром (сопротивление между фазами должно быть одинаковым), проверьте отсутствие замыкания на корпус и подайте напряжение только после установки всех защитных элементов. Храните инструменты и материалы в сухом месте, избегая контакта с маслами и агрессивными средами.

Подбор и подключение пускового конденсатора нужной ёмкости

Для трёхпроводного асинхронного двигателя мощностью до 2 кВт пусковой конденсатор подбирают из расчёта 60–80 мкФ на каждые 100 Вт номинальной мощности. Например, двигателю на 1,1 кВт потребуется конденсатор ёмкостью 66–88 мкФ. Превышение этих значений ведёт к перегреву обмоток, занижение – к недостаточному пусковому моменту.

Используйте только пусковые конденсаторы с рабочим напряжением не менее 400 В (лучше 450 В) для надёжной работы в сети 220 В. Электролитические конденсаторы не подходят из-за низкого ресурса и риска взрыва при обратной полярности. Оптимальный выбор – металлоплёночные или полипропиленовые модели типа CBB60 или CBB65.

При отсутствии конденсатора нужной ёмкости допускается параллельное соединение нескольких меньших. Например, два конденсатора по 40 мкФ дадут 80 мкФ. Последовательное соединение не применяют – оно снижает общую ёмкость и не обеспечивает требуемый пусковой ток.

Проверка работоспособности: после подключения измерьте ток в рабочей обмотке. Если он превышает номинальный на 20–30%, уменьшите ёмкость конденсатора на 10–15%. При слабом пуске (двигатель не набирает обороты) увеличьте ёмкость на 5–10 мкФ. Используйте мультиметр в режиме измерения переменного тока.

Типичные ошибки: подключение конденсатора к рабочей обмотке вместо пусковой, использование конденсаторов с низким рабочим напряжением (менее 400 В), отсутствие защиты от длительного включения. В первом случае двигатель не запустится, во втором – конденсатор выйдет из строя, в третьем – перегреется пусковая обмотка.

Для двигателей мощностью свыше 2 кВт требуется отдельный расчёт с учётом коэффициента мощности (cos φ) и пускового тока. В таких случаях применяют формулу: C = (Iпуск × 10⁶) / (2πfU), где Iпуск – пусковой ток (А), f – частота сети (50 Гц), U – напряжение (220 В). Результат округляют до ближайшего стандартного значения.

Сборка цепи с кнопкой пуска и защиты от перегрузок

Для подключения трёхпроводного электродвигателя к сети 220В с кнопкой пуска и защитой от перегрузок потребуются: магнитный пускатель (например, ПМЛ-1100 с катушкой на 220В), тепловое реле (РТЛ-1010 или аналогичное с диапазоном тока 1,5–2,5А), кнопочный пост с нормально разомкнутым контактом «Пуск» и нормально замкнутым «Стоп», а также автоматический выключатель (АВ) на 6–10А с характеристикой C. Схема собирается по принципу самоподхвата: фаза подаётся на АВ, затем на контакты теплового реле, далее – на кнопку «Стоп», после чего разветвляется на кнопку «Пуск» и нормально разомкнутый контакт пускателя. Нулевой провод подключается напрямую к катушке пускателя и обмотке двигателя.

Ключевые этапы сборки:

1. Установите тепловое реле на DIN-рейку или закрепите на монтажной плате, подключив его силовые контакты последовательно с обмотками двигателя. Настройте ток срабатывания реле на 10–20% выше номинального тока двигателя (указан на шильдике). Например, для двигателя 1,5 кВт с током 6,8А выберите реле с уставкой 7,5–8А.
2. Подсоедините кнопочный пост: контакт «Пуск» должен замыкать цепь катушки пускателя через нормально разомкнутый блок-контакт пускателя (самоподхват), а «Стоп» – разрывать её. Используйте провода сечением не менее 1,5 мм² для цепей управления и 2,5 мм² для силовых.
3. Проверьте правильность подключения мультиметром в режиме прозвонки: при нажатии «Пуск» катушка пускателя должна получать питание, а при отпускании – удерживаться через свой блок-контакт. Тепловое реле должно размыкать цепь при превышении тока.

После сборки проведите испытания без нагрузки: включите АВ, нажмите «Пуск» – пускатель должен сработать с характерным щелчком. Убедитесь, что кнопка «Стоп» разрывает цепь. Под нагрузкой контролируйте температуру теплового реле: при перегреве оно должно отключить двигатель в течение 10–30 секунд. Для защиты от короткого замыкания дополнительно установите плавкий предохранитель на 10А в фазный провод перед пускателем.

Проверка фазировки и направления вращения ротора

После корректировки фазировки проведите контрольный запуск с полной нагрузкой. Измерьте ток в каждой фазе токоизмерительными клещами: разница более 15% указывает на несимметрию или неверное подключение. При реверсивном режиме используйте переключатель, меняющий местами две фазы – это исключит необходимость повторной проверки при смене направления. Запомните: неправильная фазировка снижает КПД на 20–30% и вызывает вибрацию, сокращая ресурс подшипников.

Настройка теплового реле и автоматического выключателя

Тепловое реле настраивают по номинальному току двигателя, указанному на шильдике. Для трёхпроводных асинхронных двигателей мощностью до 3 кВт ток срабатывания реле выставляют на 1,1–1,2 от номинального значения. Например, при токе двигателя 6,5 А реле настраивают на 7,1–7,8 А. Превышение этого диапазона приведёт к ложным отключениям, занижение – к перегреву обмоток. Регулировку проводят вращением диска или винта на корпусе реле, сверяясь с метками шкалы. После настройки проверяют срабатывание при токе 1,2–1,3 от установленного значения в течение 2–3 минут.

Автоматический выключатель выбирают с характеристикой C или D и номиналом, превышающим пусковой ток двигателя в 1,5–2 раза. Для двигателя с номинальным током 6,5 А и пусковым током 30 А подойдёт автомат на 10–16 А. Установка меньшего номинала вызовет ложные отключения при пуске, большего – не защитит от перегрузок. При монтаже фазный провод подключают к верхним клеммам автомата, а нагрузку – к нижним. Перед первым запуском проверяют целостность цепи мегомметром на 500 В.

Типичные ошибки при подключении и способы их устранения

Одна из самых распространённых ошибок – неправильный выбор конденсатора. Для двигателя мощностью 1 кВт требуется рабочий конденсатор ёмкостью 70–80 мкФ, а пусковой – в 2–3 раза больше. Использование конденсаторов с меньшей ёмкостью приводит к потере крутящего момента, перегреву обмоток и преждевременному выходу из строя. Проверяйте маркировку: конденсаторы должны быть рассчитаны на напряжение не менее 400 В (лучше 450 В), иначе они вздуются или взорвутся при пуске.

Отсутствие защиты от перегрузок – прямая дорога к сгоревшему двигателю. Даже кратковременное превышение тока на 30% сокращает ресурс обмоток вдвое. Установите автоматический выключатель с номиналом, равным 1,2–1,5 от рабочего тока двигателя (для 1 кВт – 5–6 А). Для дополнительной защиты используйте тепловое реле, настроенное на ток срабатывания 1,1 от номинального. Не полагайтесь на бытовые автоматы – они не рассчитаны на пусковые токи, которые в 5–7 раз превышают рабочие.

Подключение без проверки изоляции обмоток – грубая ошибка, особенно для старых двигателей. Сопротивление изоляции между обмотками и корпусом должно быть не менее 0,5 МОм (измеряется мегаомметром на 500 В). Если значение ниже, обмотки отсырели или повреждены. Просушите двигатель в сушильном шкафу при 100–120 °C в течение 4–6 часов. Если после сушки сопротивление не восстановилось, изоляция разрушена – двигатель требует перемотки.

Неправильный выбор сечения проводов приводит к падению напряжения и перегреву. Для двигателя мощностью 1 кВт минимальное сечение медного провода – 1,5 мм², для 2 кВт – 2,5 мм². Алюминиевые провода использовать не рекомендуется из-за высокого сопротивления. Расстояние от источника питания до двигателя не должно превышать 10 метров, иначе падение напряжения превысит допустимые 5%. При большей длине увеличивайте сечение провода на 0,5 мм² на каждые 5 метров.

Использование несоответствующих пусковых устройств – частая причина выхода из строя двигателей. Пусковые конденсаторы нельзя оставлять подключёнными постоянно: они рассчитаны на кратковременную работу (3–5 секунд). Для автоматического отключения используйте центробежный выключатель или реле времени. Если двигатель запускается под нагрузкой (например, компрессор), пусковой конденсатор обязателен. Без него ток в момент пуска может превысить номинальный в 10 раз, что приведёт к срабатыванию защиты или перегреву обмоток.

Пренебрежение заземлением – прямая угроза безопасности. Корпус двигателя должен быть надёжно заземлён медным проводом сечением не менее 4 мм². При отсутствии заземления пробой изоляции на корпус создаёт опасное напряжение прикосновения (до 220 В). Проверяйте заземление тестером: сопротивление между корпусом и заземляющим контуром не должно превышать 4 Ом. Если двигатель установлен на металлической раме, раму также необходимо заземлить.
