Как отремонтировать батарею на пылесосе

Современные беспроводные пылесосы работают на литий-ионных (Li-ion) или литий-полимерных (LiPo) аккумуляторах с напряжением от 14,4 В до 25,2 В. Средний ресурс батареи – 300–500 циклов заряд-разряд, после чего емкость падает на 30–50%. Первые признаки неисправности: сокращение времени работы до 5–10 минут, быстрый нагрев корпуса, отказ включаться даже при полной зарядке. Прежде чем покупать новый аккумулятор за 30–70% стоимости пылесоса, проверьте возможность ремонта.

Для диагностики потребуется мультиметр, паяльная станция с регулировкой температуры (до 350°C) и термоусадка. Начните с разборки корпуса аккумулятора: большинство моделей скреплены винтами или защелками, но в некоторых (например, Xiaomi или Dyson) используются клеевые соединения. После вскрытия измерьте напряжение на каждой банке – рабочее значение должно быть в пределах 3,6–4,2 В для Li-ion. Банки с напряжением ниже 3 В или выше 4,3 В подлежат замене.

Замена элементов – самый эффективный способ восстановления. Подбирайте банки с аналогичными характеристиками: емкостью (обычно 2000–3000 мА·ч), типом (Li-ion 18650 или LiPo в мягком корпусе) и внутренним сопротивлением (не более 50 мОм). При пайке избегайте перегрева: используйте флюс для лития, прижимайте жало паяльника не дольше 2–3 секунд. После сборки проведите балансировку зарядным устройством с функцией контроля каждой банки – это продлит срок службы аккумулятора на 20–40%.

Если проблема не в банках, проверьте плату управления: часто выходят из строя MOSFET-транзисторы (маркировка AO4407, SI4435) или термодатчики NTC. Для проверки используйте схему подключения из сервисного мануала пылесоса – большинство производителей публикуют их на официальных сайтах. При отсутствии опыта работы с SMD-компонентами замените плату целиком: стоимость аналога на AliExpress или eBay – от 500 до 1500 рублей.

Как определить неисправность аккумулятора пылесоса по внешним признакам

Первый признак – быстрая потеря заряда. Если пылесос работает менее 50% от заявленного времени (например, 10 минут вместо 20), а индикатор заряда падает скачкообразно или гаснет внезапно, проблема в аккумуляторе. Проверьте напряжение мультиметром: при полном заряде литий-ионные батареи должны выдавать 3,6–4,2 В на ячейку, никель-металлгидридные – 1,2–1,4 В. Падение ниже этих значений на 20% указывает на деградацию элементов.

Вздутие корпуса – критический сигнал. Осмотрите аккумуляторный блок: выпуклости, трещины или деформация пластика говорят о внутреннем коротком замыкании или перегреве. Даже незначительное вздутие увеличивает риск возгорания. Измерьте толщину блока штангенциркулем: превышение заводских параметров на 2–3 мм требует немедленной замены. Не пытайтесь заряжать или разбирать такой аккумулятор – это опасно.

Перегрев во время работы или зарядки – признак неисправности контроллера или ячеек. Если корпус нагревается выше 45°C (рука не терпит прикосновения дольше 5 секунд), отключите пылесос и дайте остыть. Проверьте контакты на окисление: белый или зеленый налет снижает проводимость, вызывая перегрев. При отсутствии внешних повреждений протестируйте зарядное устройство – неисправный адаптер может подавать повышенное напряжение, разрушая батарею.

Необходимые инструменты и материалы для разборки и ремонта батареи

Для отсоединения контактов и пайки понадобятся паяльник мощностью 30–60 Вт с тонким жалом (1–2 мм) и припой типа ПОС-61. Температура жала не должна превышать 350°C, чтобы не повредить плату управления или элементы батареи. Дополнительно используйте флюс на основе канифоли – он улучшает растекание припоя и предотвращает окисление контактов.

• Мультиметр с функцией измерения напряжения (до 20 В) и сопротивления (до 200 Ом). Перед разборкой проверьте общее напряжение батареи и каждого элемента отдельно. Падение ниже 2.5 В на ячейке указывает на её неисправность.
• Термоусадочные трубки диаметром 4–6 мм для изоляции восстановленных контактов. Альтернатива – изолента на основе ПВХ, но она менее надёжна при нагреве.
• Пинцет с антистатическим покрытием для работы с мелкими деталями, например, предохранителями или термисторами.

Разборка литий-ионных или никель-металлгидридных аккумуляторов требует осторожности. Используйте пластиковые или нейлоновые лопатки для отделения склеенных частей корпуса. Металлические инструменты могут повредить плату или вызвать короткое замыкание. Если корпус зафиксирован защёлками, подберите лопатку толщиной 0.5–1 мм – она не сломает пластик при поддевании.

Для замены неисправных элементов батареи (например, 18650 или призматических ячеек) потребуются новые аккумуляторы с аналогичными характеристиками: напряжением 3.6–3.7 В для Li-ion и 1.2 В для Ni-MH, ёмкостью не ниже оригинальных. Покупайте ячейки только у проверенных поставщиков – подделки часто имеют завышенные параметры и быстро выходят из строя. Перед установкой проверьте дату производства: Li-ion теряют до 20% ёмкости в год даже без эксплуатации.

При работе с высокотоковыми батареями (например, для пылесосов мощностью от 1500 Вт) используйте защитные очки и перчатки из нитрила. Литий-ионные элементы при повреждении могут воспламениться. Храните их в огнеупорном контейнере или на негорючей поверхности. Для сброса остаточного заряда перед пайкой замкните контакты ячеек на 1–2 секунды через резистор 10 Ом.

Дополнительные материалы: спирт изопропиловый (90%+) для очистки контактов от окислов, медная проволока сечением 0.5–1 мм² для перемычек между ячейками, силиконовая смазка для обработки резиновых уплотнителей корпуса. Если батарея имеет встроенный BMS-плату (система балансировки), перед пайкой отключите её, чтобы избежать срабатывания защиты.

Для финальной сборки используйте клей-герметик на основе MS-полимера или эпоксидную смолу. Он обеспечивает водонепроницаемость и фиксирует корпус без риска деформации пластика. Наносите клей тонким слоем по периметру, избегая попадания на контакты. После склейки дайте составу высохнуть не менее 12 часов при комнатной температуре.

Пошаговая инструкция по безопасной разборке корпуса аккумулятора

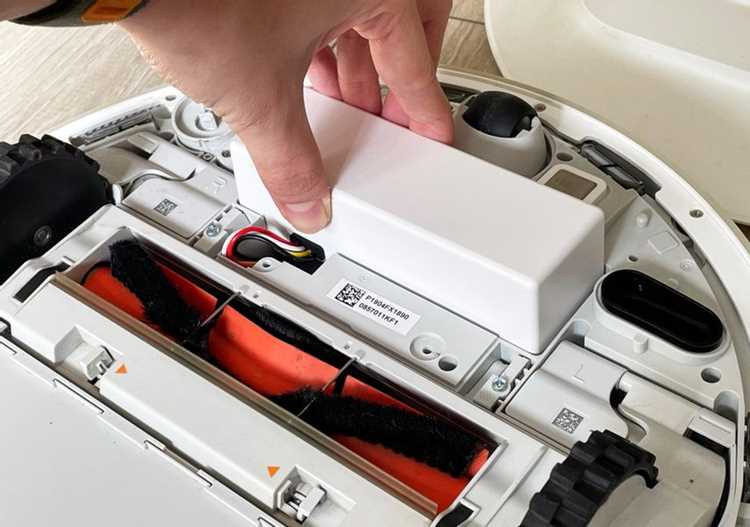

Перед началом отключите пылесос и извлеките аккумулятор. Если батарея съёмная, нажмите на фиксаторы по бокам – обычно они расположены на расстоянии 3–5 см от краёв. Для встроенных моделей потребуется снять нижнюю крышку пылесоса, открутив 4–6 винтов с крестовой или шестигранной головкой (размер чаще всего PH2 или T10).

Осмотрите корпус на наличие скрытых защёлок или клеевых соединений. В большинстве аккумуляторов для пылесосов (например, Xiaomi, Dyson, Karcher) используются пластиковые защёлки по периметру. Подденьте их пластиковой лопаткой или тонкой отвёрткой, начиная с угла, где нет электронных компонентов. Избегайте металлических инструментов – риск повредить печатную плату или короткого замыкания.

Если корпус склеен, прогрейте швы феном при температуре 60–80°C в течение 1–2 минут. Клей размягчится, и половинки разделятся с меньшим усилием. Не перегревайте – при 100°C и выше возможно повреждение литий-ионных элементов. Для моделей с герметичным корпусом (например, Roborock) потребуется аккуратно срезать силиконовый уплотнитель канцелярским ножом.

После вскрытия отсоедините шлейфы или провода, идущие от батареи к плате управления. Запомните их расположение: красный – плюс, чёрный – минус, остальные (жёлтый, зелёный) – сигнальные. Для отключения разъёмов используйте пинцет или тонкую отвёртку, нажимая на фиксатор, а не дёргая за провода. Если разъём припаян, прогрейте паяльником (температура 250–300°C) не более 3 секунд.

Закрепите аккумуляторные элементы перед дальнейшей разборкой. В большинстве пылесосов используются батареи формата 18650 или 21700, соединённые точечной сваркой или пайкой. Подденьте никелевую ленту плоскогубцами, но не тяните – сначала отпаяйте или откусите её кусачками. Храните элементы на негорючей поверхности (керамическая плитка, стекло) и избегайте короткого замыкания металлическими предметами.

Проверьте состояние термодатчика и платы BMS (система управления батареей). Если на плате видны вздутые конденсаторы или следы окисления, дальнейший ремонт нецелесообразен. При отсутствии повреждений соберите корпус в обратном порядке, заменив клей или уплотнитель на новый (например, силиконовый герметик для электроники). Затягивайте винты с усилием 0,3–0,5 Н·м, чтобы не сорвать резьбу.

Способы проверки напряжения и состояния элементов питания мультиметром

Перед началом проверки установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом, превышающим номинальное напряжение аккумулятора. Для большинства литий-ионных элементов пылесосов это 3,6–4,2 В на банку, для Ni-MH – 1,2 В. Подключите щупы к клеммам элемента: красный к «+», черный к «−». Запишите показания. Если напряжение ниже 3,0 В для Li-ion или 1,0 В для Ni-MH, элемент разряжен или неисправен.

Для оценки состояния под нагрузкой используйте резистор сопротивлением 1–10 Ом (в зависимости от емкости аккумулятора). Подключите его параллельно щупам мультиметра и замерьте напряжение через 5–10 секунд. Падение напряжения более чем на 0,2 В для Li-ion или 0,1 В для Ni-MH указывает на деградацию элемента. Пример: если без нагрузки напряжение 3,8 В, а с нагрузкой – 3,5 В, банка требует замены.

Проверка внутреннего сопротивления поможет выявить скрытые дефекты. Мультиметры с функцией измерения сопротивления (Ω) подойдут для грубой оценки. Замерьте сопротивление элемента в холодном состоянии (без нагрузки). Для исправных Li-ion банок оно составляет 20–100 мОм, для Ni-MH – 50–200 мОм. Превышение этих значений в 2–3 раза сигнализирует о проблемах.

При проверке батареи целиком измерьте напряжение на каждом элементе отдельно. Разница более 0,1 В между банками свидетельствует о неравномерном износе. Для этого отсоедините плату BMS (если есть) и подключите щупы к контактам каждой банки. Запишите показания и сравните. Элементы с отклонением требуют балансировки или замены.

Для диагностики саморазряда зарядите аккумулятор до 100%, отключите от зарядного устройства и оставьте на 24 часа. Повторно измерьте напряжение. Падение более чем на 0,1 В для Li-ion или 0,05 В для Ni-MH указывает на повышенный саморазряд, вызванный внутренними утечками или деградацией электролита.

Используйте режим измерения тока утечки (если мультиметр поддерживает). Переведите прибор в режим DC (постоянный ток) с пределом 200 мА. Подключите щупы последовательно с аккумулятором и нагрузкой. Ток утечки свыше 1 мА для Li-ion или 5 мА для Ni-MH – признак неисправности. Проверяйте при отключенной электронике пылесоса, чтобы исключить влияние контроллеров.

При проверке Ni-MH элементов обратите внимание на эффект памяти. Если напряжение резко падает после начала разряда, а затем стабилизируется, элемент требует тренировки (циклов заряд-разряд). Для Li-ion этот эффект не характерен, но глубокий разряд (ниже 2,5 В) необратимо повреждает банку.

Не игнорируйте температурные аномалии. Во время проверки под нагрузкой коснитесь корпуса элемента. Нагрев свыше 40°C для Li-ion или 50°C для Ni-MH – признак короткого замыкания или деградации. В таких случаях элемент подлежит немедленной замене, так как перегрев может привести к возгоранию.

Замена вышедших из строя банок аккумулятора на новые аналоги

Перед началом замены определите тип банок в аккумуляторе пылесоса. Большинство моделей используют литий-ионные (Li-ion) или никель-металлгидридные (NiMH) элементы формата 18650 или призматические. Проверьте маркировку на корпусе банок: напряжение (3,6–3,7 В для Li-ion, 1,2 В для NiMH) и емкость (обычно 2000–3500 мА·ч). Приобретайте аналоги с идентичными параметрами – отклонение даже на 10% снизит эффективность или выведет аккумулятор из строя.

Для демонтажа банок потребуется паяльник мощностью 40–60 Вт, припой с низкой температурой плавления (например, Sn60Pb40) и флюс. Отпаяйте контакты, начиная с минусовой клеммы, чтобы избежать короткого замыкания. Используйте пинцет для фиксации банок – перегрев свыше 120°C для Li-ion и 150°C для NiMH разрушает внутреннюю структуру. Если элементы соединены точечной сваркой, аккуратно срежьте никелевую ленту бокорезами, не повреждая корпус.

Перед установкой новых банок проверьте их работоспособность мультиметром. Напряжение на Li-ion должно быть в пределах 3,0–3,3 В, на NiMH – 1,0–1,3 В. Разброс между элементами не должен превышать 0,05 В. При необходимости выполните балансировку зарядным устройством с функцией разряда. Для Li-ion используйте только контроллеры заряда с защитой от переразряда (BMS), иначе риск возгорания возрастает втрое.

Соберите банки в батарейный блок, соблюдая полярность. Для Li-ion последовательное соединение (3S, 4S и т.д.) увеличивает напряжение, параллельное (2P, 3P) – емкость. При пайке держите жало паяльника на контакте не дольше 2 секунд, используйте теплоотвод (например, алюминиевую пластину). Никелевую ленту толщиной 0,15–0,2 мм приваривайте точечной сваркой – пайка снижает надежность соединения на 30%.

После сборки проверьте общее напряжение блока. Для 3S Li-ion оно должно составлять 10,8–11,1 В, для 4S – 14,4–14,8 В. Подключите аккумулятор к пылесосу и выполните тестовый запуск на минимальной мощности. Если устройство не включается, проверьте цепь на обрывы и короткие замыкания. При нормальной работе проведите 2–3 цикла заряд-разряд для калибровки контроллера.

Для продления срока службы новых банок избегайте глубокого разряда (ниже 3,0 В для Li-ion, 0,9 В для NiMH) и перегрева. Храните аккумулятор при температуре 10–25°C и заряде 40–60%. Используйте только оригинальные зарядные устройства – универсальные адаптеры часто не соответствуют требованиям по току (например, для Li-ion ток заряда не должен превышать 0,5C).

Если после замены банок пылесос работает нестабильно, проверьте термодатчик и плату управления. В моделях с интеллектуальным контролем (например, Xiaomi, Dyson) замена элементов может потребовать перепрошивки BMS через специальное ПО. В таких случаях обратитесь к сервисному центру или используйте программаторы типа iMax B6 с функцией балансировки.

Правильная пайка контактов и восстановление электрических соединений

Пайка контактов в аккумуляторе пылесоса требует точности: температура паяльника должна быть в пределах 300–350°C для литий-ионных элементов и 350–400°C для никель-металлгидридных. Превышение этих значений приводит к деградации защитного слоя батареи или отслоению дорожек на плате контроллера. Используйте паяльник мощностью 40–60 Вт с тонким жалом (1–2 мм) для минимизации теплового воздействия.

Перед пайкой зачистите контакты мелкозернистой наждачной бумагой (P600–P1000) или скальпелем, удаляя оксидную пленку. Для обезжиривания подходит изопропиловый спирт (99%) – ацетон или бензин оставляют токопроводящие остатки. Нанесите тонкий слой флюса (канифоль или безотмывочный флюс на спиртовой основе), чтобы предотвратить повторное окисление и улучшить растекание припоя.

Выбор припоя критичен: для аккумуляторов используйте бессвинцовый припой с содержанием олова 96–99% (например, Sn99Cu1 или Sn96.5Ag3Cu0.5). Свинцовые припои (ПОС-61) допустимы, но токсичны и менее надежны при вибрационных нагрузках. Диаметр проволоки припоя – 0,5–0,8 мм: слишком толстый припой увеличивает время нагрева, тонкий – требует многократного нанесения.

• Пайка проводов к контактам батареи: залудите конец провода и контакт, затем соедините их, удерживая паяльник не более 2–3 секунд. Избегайте перегрева – литий-ионные элементы теряют емкость при нагреве выше 60°C.
• Восстановление дорожек на плате контроллера: используйте медную фольгу толщиной 0,1–0,2 мм для перемычек. Припаяйте ее к поврежденному участку, предварительно залудив обе поверхности.
• Фиксация пайки: после остывания закрепите провода термоусадочной трубкой или изолентой на основе ПВХ (не канцелярской).

При пайке разъемов (например, JST или Molex) соблюдайте полярность и шаг контактов. Для разъемов с шагом 1,25–2,54 мм используйте паяльник с регулировкой температуры и тонкое жало. Нанесите припой на контакт разъема, затем приложите провод и прогрейте до растекания. Избегайте избытка припоя – он может замкнуть соседние контакты.

Проверка качества пайки включает визуальный осмотр и тестирование мультиметром. Идеальный шов – гладкий, блестящий, без пор и наплывов. Сопротивление между контактами должно быть менее 0,1 Ом. Если прибор показывает обрыв или высокое сопротивление, удалите припой и повторите процесс. Для проверки под нагрузкой подключите аккумулятор к пылесосу и измерьте напряжение на контактах – падение более 0,2 В указывает на плохой контакт.

Хранение инструментов и расходных материалов влияет на результат: паяльник храните с залуженным жалом, флюс – в герметичном контейнере, припой – в сухом месте. После пайки удалите остатки флюса спиртом или специальным очистителем (например, Flux-Off), чтобы предотвратить коррозию. Для длительной работы используйте вытяжку или респиратор – пары флюса и припоя токсичны.
