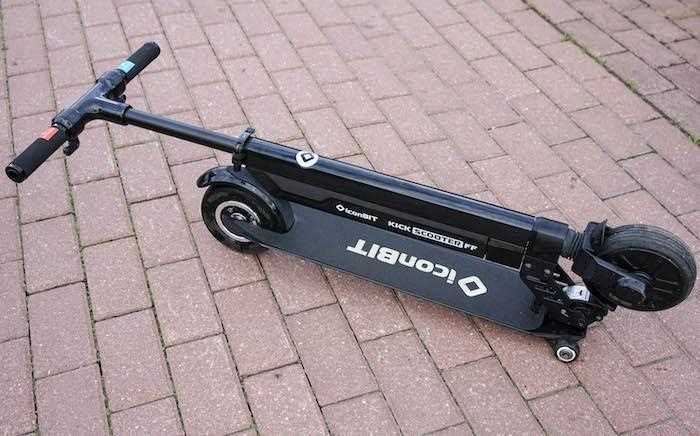

Iconbit Kick Scooter TT – модель, рассчитанная на городские условия с акцентом на баланс между мощностью и управляемостью. Рама выполнена из алюминиевого сплава 6061-T6, что обеспечивает жёсткость при весе в 14,5 кг. Максимальная нагрузка – 120 кг, что делает самокат пригодным для большинства пользователей. Колёса диаметром 10 дюймов с литыми шинами из полиуретана (88A по шкале жёсткости) гасят вибрации на неровностях до 15 мм, но не предназначены для бездорожья.
Двигатель мощностью 350 Вт (пиковая – 500 Вт) расположен в переднем колесе. Это упрощает конструкцию, но ограничивает тягу на подъёмах свыше 15°. Аккумулятор на 36 В и 7,8 А·ч (280 Вт·ч) обеспечивает запас хода до 30 км в экономном режиме, однако реальный показатель зависит от веса райдера, рельефа и температуры. Зарядка до 80% занимает 3 часа, полная – 5 часов. Контроллер поддерживает три режима скорости: 10, 18 и 25 км/ч, что позволяет адаптироваться к разным условиям движения.
Тормозная система комбинированная: передний электронный тормоз с рекуперацией и задний механический дисковый тормоз диаметром 110 мм. Эффективность торможения критически зависит от состояния колодок – при износе свыше 50% тормозной путь увеличивается на 30–40%. Подвеска отсутствует, поэтому при езде по брусчатке или трещинам в асфальте рекомендуется снижать скорость до 12–15 км/ч.
Рулевая колонка регулируется по высоте в диапазоне 95–110 см, что подходит для пользователей ростом от 150 до 190 см. Дисплей на руле отображает текущую скорость, уровень заряда, пробег и выбранный режим. Кнопка включения совмещена с замком, что предотвращает случайное включение, но требует привыкания – для активации нужно удерживать её 3 секунды. В комплект входит звонок, фара на 3 Вт и задний стоп-сигнал, но для езды в тёмное время суток рекомендуется дополнительно установить боковые светоотражатели.
Основные технические характеристики и их влияние на эксплуатацию
Максимальная скорость Iconbit Kick Scooter TT составляет 25 км/ч, что соответствует требованиям ПДД для средств индивидуальной мобильности (СИМ) в большинстве регионов. Превышение этого предела автоматически переводит устройство в категорию, требующую регистрации и прав. При эксплуатации в городских условиях такая скорость оптимальна для безопасного маневрирования в потоке пешеходов и велосипедистов, но на открытых участках дороги может ограничивать динамику разгона.
Двигатель мощностью 350 Вт обеспечивает уверенный подъем на уклоны до 10°, однако при полной загрузке (вес пользователя свыше 90 кг) эффективность снижается на 20–25%. Владельцам с массой тела более 100 кг рекомендуется избегать затяжных подъемов или использовать режим эко для продления ресурса мотора. В холодное время года (<0°C) мощность падает на 15% из-за увеличения внутреннего сопротивления аккумулятора.
Аккумулятор емкостью 7,8 А·ч (36 В) обеспечивает запас хода до 25 км при идеальных условиях: ровное покрытие, скорость 20 км/ч, вес пользователя 70 кг. Реальный пробег сокращается до 15–18 км при частых разгонах, езде по гравию или при температуре ниже +5°C. Полная зарядка занимает 4 часа, но после 300 циклов емкость снижается на 20%, что требует замены батареи для сохранения автономности. Для продления срока службы рекомендуется хранить самокат при заряде 40–60% и температуре +10…+25°C.
Колеса диаметром 8,5 дюймов с литыми шинами из полиуретана обеспечивают низкое сопротивление качению, но уязвимы к проколам на острых предметах. На неровностях (трещины асфальта, стыки плитки) вибрация передается на руль, что утомляет кисти рук при поездках свыше 10 км. Давление в шинах (3,5 бар) критично для управляемости: снижение на 0,5 бар увеличивает тормозной путь на 15%, а превышение – ухудшает сцепление на мокром покрытии.
Тормозная система комбинированная: передний электронный тормоз с рекуперацией и задний механический дисковый. Электронный тормоз эффективен на скоростях до 15 км/ч, но при экстренном торможении на 25 км/ч возможен занос заднего колеса. Дисковый тормоз обеспечивает стабильное замедление, однако требует периодической регулировки колодок (каждые 500 км) и замены при износе до 1,5 мм. Влажная погода увеличивает тормозной путь на 30% из-за снижения коэффициента трения.
Вес самоката 12,5 кг позволяет переносить его одной рукой на короткие расстояния, но при подъеме по лестницам или длительном ношении вызывает дискомфорт. Складной механизм фиксируется магнитной защелкой, которая теряет надежность после 2 лет эксплуатации – рекомендуется проверять ее состояние перед каждой поездкой. Габариты в сложенном виде (108×43×40 см) позволяют размещать устройство в багажнике компактного автомобиля, но не подходят для общественного транспорта в час пик.
Разбор конструкции рамы и креплений для самостоятельного ремонта
Рама Iconbit Kick Scooter TT выполнена из алюминиевого сплава 6061-T6, что обеспечивает баланс прочности и веса (около 3,2 кг для стандартной модели). Основные элементы: передняя вилка, центральная балка с рулевой колонкой и задний кронштейн под мотор-колесо. Толщина стенок профиля – 1,8–2,2 мм, что критично при выборе крепежа: болты M6 с классом прочности не ниже 8.8.
Крепления рамы делятся на три типа:
- Резьбовые соединения – фиксируют рулевую колонку (болт M10×1,25), вилку (4 болта M5×16) и мотор-колесо (6 болтов M6×20). Для разборки потребуется шестигранник на 4, 5 и 6 мм, а также динамометрический ключ (момент затяжки: 12–15 Н·м для M6, 25–30 Н·м для M10).
- Зажимные хомуты – удерживают складной механизм (болт M8×1,25) и подножку (2 болта M5×12). При сборке смазывайте резьбу медной пастой, чтобы предотвратить прикипание.
- Клеевые фиксаторы – используются для датчика тормоза и контроллера (клей Loctite 243). При демонтаже нагревайте детали феном до 80°C для безопасного снятия.
Складной механизм – слабое место рамы. Шарнир состоит из двух стальных пластин толщиной 3 мм, соединённых осью диаметром 8 мм. При люфте проверьте износ втулки (внутренний диаметр 8,1 мм) и замените её на бронзовую аналог (например, IGUS J). Ось смазывайте литиевой смазкой каждые 500 км.
Для ремонта трещин в алюминиевой раме используйте аргонодуговую сварку (TIG) с присадочным прутком ER4043. Перед сваркой зачистите зону повреждения до металла и обезжирьте ацетоном. После сварки обработайте шов наждачной бумагой P400 и покройте антикоррозийным составом (например, CRC Marine). Альтернатива – эпоксидный клей с алюминиевым наполнителем (Devcon Aluminum), но прочность снизится на 30%.
Крепление мотор-колеса требует особого внимания. Шесть болтов M6 вкручиваются в стальные втулки, запрессованные в алюминиевый кронштейн. При перекосе или вибрации проверьте:
- Соосность отверстий (допуск ±0,1 мм).
- Состояние втулок – при износе замените на калёные (сталь 45, твёрдость HRC 40–45).
- Наличие шайб Гровера под головками болтов (толщина 0,5 мм).
Затягивайте болты крест-накрест с моментом 12 Н·м.
При замене рулевой колонки обратите внимание на подшипники (6001-2RS, размер 12×28×8 мм). Демонтаж: выпрессуйте верхний подшипник съёмником, нижний – через отверстие в вилке. Установите новые подшипники с натягом 0,01–0,03 мм, предварительно нагрев вилку до 100°C. Смазка – литол-24 или аналог (Mobilgrease XHP 222). После сборки проверьте люфт руля: допустимое значение – не более 0,5 мм.
Как работает аккумуляторная батарея и правила её обслуживания
Аккумуляторная батарея Iconbit Kick Scooter TT построена на базе литий-ионных элементов формата 18650 с номинальным напряжением 36 В и ёмкостью 7,8 А·ч. Внутри батарейного блока 10 последовательно соединённых ячеек обеспечивают рабочее напряжение 36–42 В, а параллельное подключение групп увеличивает общую ёмкость. Контроллер BMS (Battery Management System) отслеживает ток заряда/разряда, температуру и балансирует ячейки, предотвращая перезаряд (>4,2 В на элемент) и глубокий разряд (<2,5 В). При падении напряжения ниже 32 В электроника отключает питание, защищая батарею от необратимого повреждения.
Ключевые правила обслуживания: раз в 3 месяца проверяйте контакты на окисление (очищайте спиртом), не допускайте эксплуатации при температуре ниже -10°C или выше +40°C, избегайте ударов по корпусу батареи – это может повредить ячейки. Если самокат не используется более 2 недель, отключайте батарею кнопкой на корпусе. При появлении вздутия, резкого нагрева (>50°C) или падении пробега на 30% за короткий срок – замените батарею: дальнейшая эксплуатация опасна.
Особенности тормозной системы и регулировка механизмов
Тормозная система Iconbit Kick Scooter TT построена на комбинированном принципе: передний дисковый тормоз с механическим приводом и задний электронный рекуперативный тормоз. Дисковый тормоз диаметром 120 мм оснащён однопоршневым суппортом с тросовым управлением, что обеспечивает тормозной путь до 3,5 м на сухом асфальте при скорости 25 км/ч. Рекуперативный тормоз активируется при отпускании газа или нажатии на рычаг заднего тормоза, возвращая до 15% энергии в аккумулятор при плавном замедлении.
Регулировка натяжения троса переднего тормоза выполняется шестигранным ключом на 4 мм через винт на суппорте. Оптимальный зазор между колодками и диском – 0,2–0,3 мм, проверяется щупом или визуально: диск должен свободно вращаться без касания колодок. При износе колодок до толщины 1,5 мм их необходимо заменить, иначе снижается эффективность торможения и увеличивается риск перегрева диска.
Электронный тормоз настраивается через приложение Iconbit на смартфоне. В меню «Тормозные режимы» доступны три уровня интенсивности рекуперации: «Эко» (мягкое замедление, подходит для городских условий), «Стандарт» (баланс между эффективностью и энергосбережением) и «Агрессивный» (максимальное торможение, сокращает пробег на одном заряде до 10%). Для точной настройки рекомендуется тестировать режимы на ровной поверхности без пешеходов.
Регулировка заднего механического тормоза (если предусмотрен) осуществляется вращением барашковой гайки на тормозном рычаге. Правильная настройка исключает проскальзывание колеса при резком торможении, но не должна блокировать его полностью – это приводит к потере управляемости. Проверка выполняется на скорости 10 км/ч: при нажатии рычага колесо должно замедляться плавно, без рывков.
Тормозные колодки переднего дискового тормоза изготовлены из металлокерамического композита с коэффициентом трения 0,42. Ресурс колодок составляет 800–1200 км в зависимости от стиля езды и условий эксплуатации. При появлении скрипа или вибрации при торможении необходимо проверить диск на наличие деформаций – допустимое биение не более 0,1 мм. Для проверки используйте индикатор часового типа.
Регулировка свободного хода тормозного рычага выполняется с помощью винта на руле. Оптимальный ход рычага – 10–15 мм до начала срабатывания тормоза. Слишком малый ход увеличивает риск случайного торможения, слишком большой – удлиняет тормозной путь. После регулировки проверьте синхронность срабатывания обоих тормозов: разница во времени не должна превышать 0,2 с.
При эксплуатации в дождливую погоду эффективность дискового тормоза снижается на 30–40% из-за попадания воды на диск. Для восстановления характеристик выполните 3–5 резких торможений на скорости 15–20 км/ч, чтобы просушить поверхность трения. Рекуперативный тормоз в таких условиях работает стабильнее, но его мощность ограничена настройками контроллера.
Обслуживание тормозной системы включает ежемесячную проверку состояния тросов, колодок и диска, а также смазку подвижных частей суппорта силиконовой смазкой. Запрещается использовать минеральные масла или WD-40 – они разрушают резиновые уплотнители. При замене колодок обязательно очистите направляющие суппорта от грязи и старой смазки, иначе возможен перекос и неравномерный износ.
Электронные компоненты: контроллер, дисплей и диагностика неисправностей
Контроллер Iconbit Kick Scooter TT – STM32F103 с тактовой частотой 72 МГц, управляющий BLDC-мотором мощностью 350 Вт через MOSFET-транзисторы IRFB4110. Плата оснащена датчиками Холла для точного позиционирования ротора, что критично при старте с места и рекуперативном торможении. Питание контроллера – 36 В от основной батареи, с защитой от перенапряжения на уровне 42,5 В и минимальным порогом 28 В. Входное сопротивление аналоговых сигналов – 10 кОм, допустимый ток нагрузки на фазах мотора – до 20 А.
Дисплей модели – монохромный OLED 128×64 пикселя с интерфейсом I2C (адрес 0x3C). Отображает текущую скорость (обновление каждые 200 мс), уровень заряда батареи (шаг 5%), пробег (точность ±2%), режим езды (Eco/Standard/Sport) и коды ошибок. Яркость регулируется автоматически по датчику освещенности TEMT6000, но может быть зафиксирована через меню настроек. Потребление дисплея – 15 мА при 3,3 В, что снижает нагрузку на батарею.
Диагностика неисправностей начинается с проверки кодов ошибок на дисплее. Основные коды:
- E01 – обрыв фазы мотора (проверка соединений разъема XH2.54, сопротивление обмоток должно быть 0,3–0,5 Ом);
- E02 – перегрев контроллера (температура >85°C, датчик NTC 10 кОм на плате);
- E03 – низкое напряжение батареи (<28 В, проверка BMS и ячеек 18650);
- E04 – неисправность дросселя (проверка потенциометра 5 кОм на ручке газа);
- E05 – сбой датчиков Холла (замена мотора или датчиков).
Для доступа к расширенной диагностике требуется подключение через UART (разъем JST 4-pin, 115200 бод). Лог содержит данные о токе потребления (точность 0,1 А), температуре контроллера и мотора, напряжении на фазах. Пример команды для запроса статуса: 0xAA 0x03 0x01 0x55. Ответ – пакет из 16 байт, где байты 3–4 – текущий ток, 5–6 – температура.
Типовые неисправности и методы устранения:
- Самопроизвольное отключение при нагрузке: проверка MOSFET-транзисторов мультиметром в режиме диодной прозвонки (падение напряжения 0,4–0,6 В). При выходе из строя – замена на IRFB4110 или аналоги.
- Нестабильная работа дисплея: окисление контактов I2C (чистка спиртом, проверка подтягивающих резисторов 4,7 кОм на линиях SDA/SCL).
- Отсутствие рекуперации: проверка алгоритма в прошивке (версия не ниже 1.2.3), датчиков Холла и драйвера тормоза (сигнал 0–3,3 В на входе контроллера).
Прошивка контроллера обновляется через программатор ST-Link V2. Файл прошивки (.hex) доступен на официальном сайте Iconbit. Перед обновлением необходимо сохранить текущие настройки через команду 0xAA 0x05 0x00 0x55 (ответ – 32 байта конфигурации). После прошивки требуется калибровка дросселя: удержание кнопки питания 10 секунд до появления мигающего индикатора.
Замена контроллера требует точного соблюдения распиновки разъемов. Основные коннекторы:
- XH2.54 6-pin – мотор (фазы A/B/C, датчики Холла);
- JST 4-pin – батарея (36 В, GND, CAN);
- Molex 2-pin – дроссель (сигнал 0,8–3,3 В);
- JST 3-pin – дисплей (3,3 В, SDA, SCL).
При подключении соблюдать полярность: красный провод – плюс, черный – минус, желтый – сигнал. Ошибка в подключении фаз мотора приводит к немедленному выходу из строя MOSFET-транзисторов.
Для долговременной работы контроллера рекомендуется:
- Установить радиатор на MOSFET-транзисторы (площадь не менее 20 см², термопаста КПТ-8);
- Проверить герметичность корпуса контроллера (класс защиты IP54, при попадании влаги – сушка при 60°C 24 часа);
- Обновлять прошивку не реже раза в год (новые версии исправляют ошибки рекуперации и оптимизируют энергопотребление);
- Использовать только оригинальные кабели (сечение проводов не менее 1,5 мм² для силовых линий).
