Из чего состоит тормозная система автомобиля

Тормозная система – единственный механизм, способный остановить автомобиль массой 1,5–2 тонны со скорости 100 км/ч за 3–4 секунды. При этом на колодки действует сила до 500 кг, а температура дисков на спортивных моделях достигает 800°C. Эффективность работы системы зависит от точного взаимодействия гидравлики, механики и электроники, где каждый элемент имеет строго ограниченный ресурс и допуски.

В основе лежит гидравлический привод с рабочим давлением 8–12 МПа, создаваемым главным тормозным цилиндром. Тормозная жидкость (DOT 4 или DOT 5.1) должна сохранять вязкость в диапазоне от −40°C до +200°C и меняться каждые 2 года – даже 3% влаги снижают температуру кипения на 50°C. Колодки изнашиваются неравномерно: передние стираются в 2–3 раза быстрее задних из-за перераспределения нагрузки при торможении (до 70% массы автомобиля приходится на переднюю ось).

Дисковые тормоза преобразуют кинетическую энергию в тепловую с КПД до 95%, но при перегреве коэффициент трения падает на 30–40%. Вентилируемые диски (толщина 22–28 мм) охлаждаются на 20–25% эффективнее монолитных, а перфорация снижает риск образования паровых пробок. Задние барабанные механизмы, несмотря на меньшую эффективность, сохраняют актуальность из-за низкой стоимости и долговечности – их ресурс достигает 150–200 тыс. км против 50–80 тыс. км у дисковых аналогов.

Антиблокировочная система (ABS) срабатывает до 15 раз в секунду, предотвращая блокировку колес при экстренном торможении. Датчики скорости вращения (индуктивные или магниторезистивные) фиксируют замедление свыше 1,2g, после чего блок управления снижает давление в контуре. Система стабилизации (ESC) дополнительно корректирует траекторию, подтормаживая отдельные колеса с усилием до 1000 Н·м. При отказе ABS тормозной путь увеличивается на 15–25% на сухом асфальте и до 50% на льду.

Регулярная диагностика включает проверку толщины колодок (минимально допустимый износ – 2–3 мм), состояния шлангов (трещины появляются после 5–7 лет эксплуатации) и уровня жидкости (падение на 5 мм в бачке сигнализирует об износе колодок или утечке). Замена тормозных дисков требуется при биении свыше 0,05 мм или уменьшении толщины до предельных значений, указанных в сервисной документации (например, для Volkswagen Golf – 19 мм). Пренебрежение этими параметрами приводит к разрушению суппортов, деформации ступиц и отказу системы в критической ситуации.

Какие компоненты входят в гидравлическую часть тормозной системы

Гидравлическая часть тормозной системы отвечает за передачу усилия от педали к тормозным механизмам. Её основа – замкнутый контур, заполненный тормозной жидкостью, которая не сжимается и обеспечивает мгновенную реакцию. В современных автомобилях используются жидкости стандартов DOT 3, DOT 4 или DOT 5.1 с температурой кипения не ниже 205–260°C. DOT 5 на силиконовой основе применяется реже из-за несовместимости с резиновыми уплотнениями.

Главный тормозной цилиндр (ГТЦ) – центральный элемент, преобразующий механическое усилие педали в гидравлическое давление. В большинстве легковых автомобилей устанавливаются двухконтурные ГТЦ с разделением на передний и задний контуры для повышения безопасности. При выходе из строя одного контура второй сохраняет работоспособность. Диаметр поршня ГТЦ варьируется от 19 до 25 мм в зависимости от массы автомобиля.

• Вакуумный усилитель тормозов (ВУТ) – увеличивает усилие на ГТЦ в 3–5 раз за счёт разницы давлений во впускном коллекторе и атмосфере. Работает только при заведённом двигателе. Признаки неисправности: жёсткая педаль, шипение при нажатии, увеличенный ход педали.
• Тормозные трубки и шланги – обеспечивают циркуляцию жидкости. Металлические трубки изготавливаются из стали с антикоррозийным покрытием или меди (редко). Гибкие шланги армированы синтетическими нитями и выдерживают давление до 150 бар. Срок службы шлангов – 5–7 лет, трубок – до 10 лет.
• Рабочие тормозные цилиндры (РТЦ) – передают давление на тормозные колодки. В дисковых тормозах используются суппорты с одним или несколькими поршнями (от 1 до 8). В барабанных тормозах РТЦ раздвигают колодки, прижимая их к барабану. Диаметр поршней суппортов – 30–60 мм, барабанных цилиндров – 19–25 мм.

Тормозная жидкость требует замены каждые 2 года или 40–60 тыс. км пробега из-за гигроскопичности – поглощения влаги из воздуха. Критическое содержание воды (более 3%) снижает температуру кипения на 50–70°C, что приводит к образованию паровых пробок и отказу тормозов. Для проверки используют рефрактометр или тестер влажности.

Клапаны и регуляторы давления корректируют распределение усилия между осями. Регулятор тормозных сил (РТС) на задней оси предотвращает блокировку колёс при резком торможении. В системах с ABS гидравлический блок (HCU) управляет давлением в каждом контуре с частотой до 15 раз в секунду. Датчики ABS генерируют сигнал при замедлении колеса более 1g.

Бачок тормозной жидкости изготавливается из прозрачного пластика для визуального контроля уровня. Минимальный уровень – метка «MIN», максимальный – «MAX». Падение уровня ниже «MIN» указывает на износ колодок или утечку. В бачке установлен датчик уровня, сигнализирующий о неисправности на приборной панели. Объём бачка – 0,3–0,8 л в зависимости от модели автомобиля.

При обслуживании гидравлической части проверяют герметичность всех соединений, состояние шлангов (трещины, вздутия), работоспособность клапанов и датчиков. Прокачку системы проводят после замены жидкости, ремонта ГТЦ или РТЦ. Используют метод двух человек или специальные устройства для прокачки под давлением. Очерёдность прокачки: заднее правое → переднее левое → заднее левое → переднее правое (для диагональной схемы).

Как работает вакуумный усилитель тормозов и признаки его неисправности

Вакуумный усилитель тормозов (ВУТ) снижает усилие на педали тормоза за счёт разницы давлений в атмосферной и вакуумной камерах. При неработающем двигателе диафрагма усилителя находится в нейтральном положении, а при запуске разрежение из впускного коллектора (или отдельного вакуумного насоса на дизелях) поступает в полость за диафрагмой. Нажатие на педаль открывает клапан, соединяя атмосферную камеру с внешним воздухом – возникающая разница давлений толкает диафрагму, усиливая нажатие на главный тормозной цилиндр. Коэффициент усиления достигает 3–5, что позволяет водителю прикладывать к педали усилие всего 20–30 кг вместо 100–150 кг без усилителя.

Неисправности ВУТ проявляются резко и требуют немедленной диагностики. Основные признаки: увеличение хода педали тормоза на 30–50% от нормы, «твёрдая» педаль при работающем двигателе, шипение воздуха под капотом или в салоне, падение оборотов двигателя при нажатии на тормоз (из-за подсоса воздуха через повреждённую диафрагму). Также возможны утечки тормозной жидкости через главный цилиндр при разгерметизации усилителя – в этом случае на корпусе ВУТ появляются маслянистые подтёки.

Проверка работоспособности проводится без инструментов: при заглушённом двигателе нажмите педаль 5–6 раз, чтобы сбросить вакуум, затем удерживайте её нажатой и запустите мотор. Исправный усилитель «утянет» педаль вниз на 2–3 см. Если педаль остаётся неподвижной или требует дополнительного усилия – диафрагма порвана, клапан негерметичен или повреждён шланг подачи вакуума. Для точной диагностики отсоедините шланг от ВУТ и заглушите его конец – если двигатель перестал «троить» на холостых, проблема в усилителе.

Ремонт ВУТ экономически нецелесообразен – стоимость ремкомплекта (500–1500 руб.) сопоставима с ценой нового усилителя (3000–8000 руб.). При замене обязательно проверьте состояние вакуумного шланга (трещины, перегибы) и обратного клапана – его неисправность приводит к попаданию воздуха в систему и отказу усилителя. После установки нового ВУТ прокачайте тормоза, даже если жидкость не сливалась: воздух может попасть через главный цилиндр при демонтаже.

Тормозные колодки: виды, материалы и сроки замены

Тормозные колодки делятся на три основных типа: органические, полуметаллические и керамические. Органические колодки изготавливаются из смеси волокон (арамид, стекло, углерод) и связующих смол, обеспечивают мягкое торможение, но быстрее изнашиваются – ресурс 20–40 тыс. км. Полуметаллические содержат до 65% металлических компонентов (сталь, медь), выдерживают высокие нагрузки (40–60 тыс. км), но шумят и сильнее изнашивают диски. Керамические колодки – композит из керамических волокон и цветных металлов, работают тихо, служат 80–120 тыс. км, но дороже в 2–3 раза и требуют прогрева для эффективности.

Материал фрикционной накладки определяет эксплуатационные характеристики. Органические колодки теряют эффективность при температуре выше 250°C, полуметаллические сохраняют стабильность до 400°C, керамические – до 600°C. Для городского режима подходят органические или полуметаллические, для спортивной езды – керамические или высокоуглеродистые (с добавлением графита). При выборе учитывайте рекомендации производителя автомобиля: отклонение от спецификации может привести к ускоренному износу дисков или снижению тормозного пути.

Сроки замены зависят от стиля вождения, условий эксплуатации и качества колодок. Агрессивное торможение сокращает ресурс на 30–50%, езда по горным дорогам – на 20–40%. Сигналы к замене: скрип или визг (индикатор износа), толщина накладки менее 3 мм, увеличение тормозного пути, вибрация педали. На современных автомобилях датчики износа (электрические или механические) оповещают о критическом состоянии за 1–2 тыс. км до полного истирания.

Замена колодок требует соблюдения регламента: одновременная установка на одной оси, использование оригинальных или сертифицированных аналогов (например, ATE, Brembo, Ferodo), проверка состояния тормозных дисков (допустимый износ – не более 1 мм по толщине). После установки необходима притирка: 200–300 км плавных торможений без перегрева. Игнорирование этого этапа снижает эффективность на 15–25% и приводит к неравномерному износу.

Некачественные колодки распознаются по ряду признаков: неравномерный износ накладки, наличие трещин или сколов, отсутствие маркировки производителя. Подделки часто содержат асбест (запрещён в ЕС и РФ), который выделяет канцерогенную пыль. Проверяйте сертификаты соответствия: для России – ГОСТ Р 55363-2012, для Европы – ECE R90. При покупке онлайн сверяйте артикулы с каталогами производителей.

Экономия на колодках оборачивается рисками: увеличение тормозного пути на 10–15% при экстренном торможении, перегрев суппортов, коробление дисков. Для автомобилей с системой ABS или ESP критически важно использовать колодки с идентичными фрикционными характеристиками на одной оси. В регионах с холодным климатом предпочтительны колодки с низкотемпературной смазкой в составе накладки, предотвращающей примерзание при −20°C и ниже.

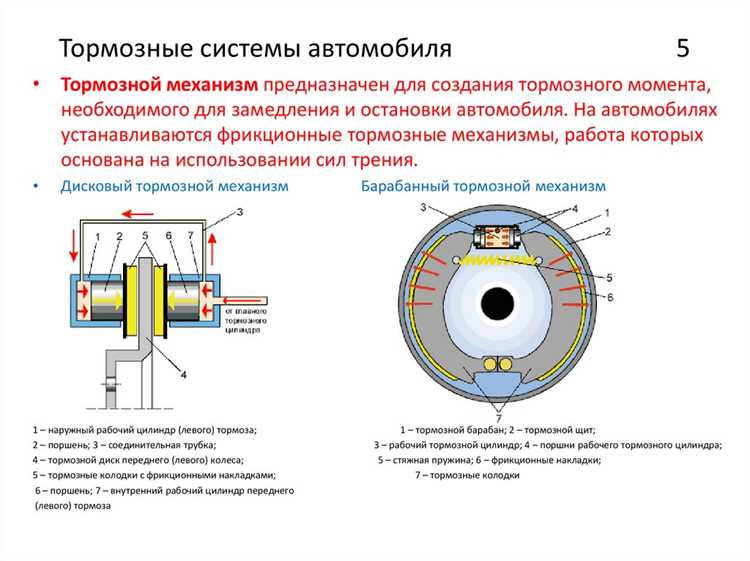

Зачем нужны тормозные диски и барабаны, и как выбрать подходящие

Тормозные диски и барабаны – ключевые элементы фрикционной пары, преобразующие кинетическую энергию автомобиля в тепловую за счет трения. Диски работают в паре с колодками, обеспечивая линейное замедление при нажатии на педаль, тогда как барабаны используют внутренние колодки, расширяющиеся под давлением гидравлики. Эффективность системы зависит от материала: чугунные диски выдерживают температуры до 600°C, вентилируемые модели – до 800°C, а керамические композиты – свыше 1000°C без деформации.

Барабаны дешевле в производстве и лучше защищены от грязи, но уступают дискам в охлаждении и стабильности торможения при высоких нагрузках. На легковых автомобилях барабаны встречаются на задней оси (например, Renault Logan, ВАЗ-2107), где нагрузка ниже, а диски – на передней, принимающей до 70% тормозного усилия. На грузовиках и автобусах барабаны сохраняются из-за большей площади контакта и долговечности при частых остановках.

Выбор между дисками и барабанами определяется заводской конструкцией автомобиля, но при замене учитывайте условия эксплуатации. Для городского режима с частыми торможениями подойдут вентилируемые диски с перфорацией (например, Brembo 09.9734.11), отводящие тепло на 30% эффективнее сплошных. В горах или при агрессивном стиле вождения керамические диски (Pagid 996 421 007 32) сохраняют стабильность при температурах выше 800°C, но стоят в 5–10 раз дороже чугунных.

При подборе дисков обращайте внимание на диаметр и толщину. Увеличение диаметра на 10–15 мм (например, с 280 до 300 мм) улучшает теплоотдачу и сокращает тормозной путь на 5–7%, но требует проверки совместимости с суппортами и колесными дисками. Минимальная толщина диска указывается производителем (обычно 2–3 мм от номинала) – эксплуатация ниже этого значения приводит к трещинам и разрушению. Для барабанов критичен внутренний диаметр: износ свыше 1 мм от заводского размера снижает эффективность на 15–20%.

Материал колодок должен соответствовать типу дисков. Органические колодки (Ferodo FDB1617) мягче и тише, но изнашиваются быстрее на чугунных дисках, а металлические (ATE 13.0460-2709.2) дольше служат, но увеличивают износ дисков на 20–30%. Керамические колодки (Textar 2520201) совместимы только с керамическими или высокоуглеродистыми дисками – использование с чугуном приводит к неравномерному износу и вибрациям.

Для барабанных тормозов выбирайте колодки с коэффициентом трения 0,35–0,45 (например, TRW GS8780). Мягкие колодки (0,25–0,3) подходят для легких условий, но быстро стираются, а жесткие (0,5+) увеличивают нагрузку на барабан, вызывая перегрев. Проверяйте наличие датчиков износа: на современных автомобих (VW Golf, Toyota Corolla) они интегрированы в колодки и сигнализируют о необходимости замены при остаточной толщине 1,5–2 мм.

При установке новых дисков или барабанов обязательна притирка: 20–30 плавных торможений с 80 до 40 км/ч без полной остановки. Это формирует равномерный рабочий слой на поверхности, предотвращая локальный перегрев и вибрации. После замены проверяйте уровень тормозной жидкости – износ деталей увеличивает объем системы на 5–10%. Для барабанов дополнительно регулируйте зазор между колодками и барабаном: на большинстве автомобилей это делается автоматически, но на старых моделях (ГАЗ-3110) требуется ручная настройка с помощью эксцентрика.

Как проверить уровень тормозной жидкости и когда её менять

Проверка уровня тормозной жидкости занимает менее минуты. Откройте капот, найдите бачок главного тормозного цилиндра (обычно прозрачный, с метками *MIN* и *MAX* на корпусе). Уровень должен находиться между этими отметками. Если жидкость ниже *MIN*, долейте рекомендованный производителем тип (DOT 3, DOT 4, DOT 5.1 или DOT 5 – уточните в руководстве по эксплуатации). Не смешивайте разные классы: DOT 5 на силиконовой основе несовместим с остальными. Перед доливкой протрите крышку бачка – попадание грязи или влаги ускоряет коррозию системы. Проверяйте уровень каждые 3–5 тысяч километров или перед длительными поездками.

Замена тормозной жидкости регламентирована пробегом и временем. В таблице ниже – интервалы для разных условий эксплуатации:

Используйте тестер влажности (стоимость от 500 рублей) для точной диагностики: при содержании воды свыше 3% жидкость теряет свойства. Замену проводите методом прокачки с помощником или на СТО с вакуумным оборудованием – самостоятельная замена без прокачки приводит к завоздушиванию системы. После замены проверьте герметичность соединений и эффективность торможения на безопасном участке дороги.

Почему педаль тормоза становится мягкой и как устранить неполадку

Мягкая педаль тормоза – признак нарушений в гидравлическом контуре или механических компонентах системы. Основные причины:

• Воздух в тормозной системе – снижает эффективность передачи давления, так как воздух сжимаем, в отличие от тормозной жидкости. Возникает при разгерметизации шлангов, цилиндров или после замены колодок без прокачки.
• Утечка тормозной жидкости – падение уровня в бачке ниже минимальной отметки (MIN) приводит к завоздушиванию. Проверьте шланги, суппорты, рабочие цилиндры на подтёки, особенно в местах соединений и манжет.
• Износ тормозных колодок – при критическом истончении фрикционного слоя (менее 2–3 мм) поршень суппорта выдвигается дальше, увеличивая ход педали. Требуется замена колодок и проверка состояния дисков.
• Неисправность главного тормозного цилиндра (ГТЦ) – износ манжет или задиры на зеркале цилиндра приводят к внутренним утечкам. Симптомы: педаль проваливается при длительном нажатии, жидкость уходит без видимых подтёков.
• Перегрев тормозной жидкости – закипание жидкости (температура кипения DOT 4 – 230°C, DOT 5.1 – 260°C) образует паровые пробки. Характерно для спортивного стиля вождения или неисправных суппортов, заклинивающих колодки.

Методы устранения зависят от причины. При завоздушивании прокачайте систему в строгой последовательности: задний правый → передний левый → задний левый → передний правый (для большинства автомобилей). Используйте только свежую тормозную жидкость с соответствующим классом (DOT 3/4/5.1), избегайте смешивания разных типов. При утечках замените повреждённые шланги, манжеты или суппорты целиком – ремонтные комплекты часто не обеспечивают герметичность. Если неисправен ГТЦ, замените его в сборе: восстановление манжет не гарантирует долговечность. После ремонта проверьте эффективность торможения на пустой дороге при скорости 40–50 км/ч – педаль должна быть жёсткой, без провалов, а тормозной путь соответствовать нормам для вашей модели.
