Светодиодная лента 12 вольт как сделать мерцание

Светодиодные ленты на 12В – универсальный инструмент для декоративной подсветки, но стандартное статичное свечение быстро приедается. Мерцание добавляет динамики и позволяет реализовать эффекты пульсации, стробоскопа или плавного перехода яркости. Для этого не обязательно покупать готовые контроллеры за 1500–3000 рублей – достаточно базовых компонентов и минимальных навыков пайки.

Основной способ управления мерцанием – использование ШИМ-сигнала (широтно-импульсной модуляции). Частота в 100–500 Гц обеспечит незаметное для глаза мерцание, а диапазон 1–30 Гц создаст эффект стробоскопа. Для генерации сигнала подойдет микроконтроллер Arduino Nano (стоимость ~300 руб.), NE555 (50 руб.) или даже транзисторный мультивибратор на BC547 (20 руб.). Выбор схемы зависит от требуемой точности и сложности эффекта.

Для питания ленты потребуется блок на 12В с током не менее 1А на каждые 5 метров ленты (стандартная плотность 60 светодиодов/м). Важно: мерцание увеличивает нагрузку на светодиоды, поэтому при длительной работе рекомендуется снижать яркость до 70–80% от максимальной. В противном случае срок службы ленты сократится на 30–40%.

При пайке избегайте перегрева ленты: температура жала паяльника не должна превышать 260°C, а время контакта – 3 секунды. Для защиты от короткого замыкания установите предохранитель на 2А в цепь питания. Готовую схему разместите в пластиковом корпусе с вентиляционными отверстиями – даже маломощные компоненты греются при длительной работе.

Какие компоненты нужны для сборки схемы мерцания

Для создания эффекта мерцания светодиодной ленты на 12В потребуется микроконтроллер или генератор импульсов. Оптимальный выбор – NE555 в режиме автоколебательного мультивибратора. Он обеспечивает стабильную частоту мерцания в диапазоне 0,1–10 Гц, регулируемую подстроечным резистором. Альтернатива – ATtiny13 с программируемым ШИМ, если требуется более сложная анимация. Оба варианта совместимы с 12В питанием через стабилизатор напряжения.

Транзистор – ключевой элемент для управления током ленты. Подойдет IRFZ44N (N-канальный MOSFET) с током стока до 49А и напряжением 55В. Для маломощных лент (до 2А) достаточно биполярного транзистора TIP122. Важно: выбирайте компонент с запасом по току не менее 30%, чтобы избежать перегрева. Резистор на 10 кОм между базой/затвором и управляющим сигналом предотвратит ложные срабатывания.

Питание схемы требует блока питания 12В с током, превышающим суммарный ток ленты на 20–30%. Например, для ленты длиной 5 м с потреблением 60 Вт/м (5А) нужен БП на 7–8А. Обязателен электролитический конденсатор 1000 мкФ 25В на выходе БП для сглаживания пульсаций. Дополнительно установите диод Шоттки 1N5822 для защиты от обратного напряжения при подключении.

Регулировка частоты и яркости осуществляется пассивными компонентами. Для NE555 потребуются: два резистора 1 кОм, подстроечный резистор 100 кОм и конденсатор 10 мкФ 16В. Для плавного изменения яркости добавьте потенциометр 50 кОм в цепь затвора MOSFET. Все соединения выполняйте проводом сечением не менее 0,75 мм² для минимизации падения напряжения.

Как подключить транзистор или микросхему для управления яркостью

Для ШИМ-управления яркостью светодиодной ленты 12В подойдут N-канальные MOSFET-транзисторы типа IRLZ44N или IRF540N. Они выдерживают ток до 20–30 А при напряжении сток-исток 55–100 В, что достаточно для большинства лент. Подключите затвор к выходу микроконтроллера через резистор 100–220 Ом, исток – к земле, а сток – к минусовому проводу ленты. Плюсовой провод ленты подключите напрямую к источнику 12 В.

При использовании биполярных транзисторов (например, TIP120) учитывайте падение напряжения на переходе коллектор-эмиттер (0,7–1,2 В). Это снижает эффективность при низких напряжениях. Базу подключите через резистор 1 кОм к управляющему сигналу, эмиттер – к земле, коллектор – к минусу ленты. Для токов свыше 1 А установите транзистор на радиатор.

При подключении нескольких лент параллельно рассчитайте суммарный ток. Для MOSFET IRLZ44N с максимальным током 36 А на радиаторе допустимо подключать до 30 м ленты SMD5050 (60 светодиодов/м) с током 1,2 А на метр. Превышение тока приведет к перегреву и выходу транзистора из строя. Используйте амперметр для контроля.

Для гальванической развязки управляющей цепи от силовой используйте оптопару PC817. Светодиод оптопары подключите к выходу микроконтроллера через резистор 220 Ом, а фототранзистор – к затвору MOSFET и питанию 12 В через резистор 10 кОм. Это защитит микроконтроллер от помех и скачков напряжения.

Проверьте форму ШИМ-сигнала осциллографом. Идеальный сигнал – прямоугольный с крутыми фронтами. При использовании длинных проводов (>30 см) добавьте конденсатор 10 нФ между затвором и истоком MOSFET для подавления паразитных колебаний. Избегайте частот ниже 100 Гц – они вызывают заметное мерцание.

Как настроить частоту мерцания с помощью резисторов и конденсаторов

Частота мерцания светодиодной ленты на 12В зависит от параметров RC-цепочки: сопротивления резистора (R) и ёмкости конденсатора (C). Формула для расчёта периода колебаний в простейшей схеме с таймером NE555: T = 0.693 × (R1 + 2R2) × C. Например, при R1 = 10 кОм, R2 = 100 кОм и C = 10 мкФ период составит ~1.5 секунды, что даст частоту около 0.67 Гц. Для плавного мерцания выбирайте конденсаторы с низким током утечки (керамические или плёночные).

Регулировка частоты достигается изменением номиналов R или C. Увеличение сопротивления R2 в 2 раза (с 100 кОм до 200 кОм) при неизменной ёмкости снизит частоту вдвое. Аналогично, замена конденсатора на 47 мкФ вместо 10 мкФ замедлит мерцание в 4.7 раза. Для точной настройки используйте переменные резисторы (потенциометры) на 500 кОм–1 МОм, подключённые последовательно с постоянным резистором для ограничения минимального сопротивления.

При работе с высокими частотами (выше 10 Гц) учитывайте паразитные параметры: индуктивность проводов и ESR конденсатора. Для частот свыше 50 Гц применяйте керамические конденсаторы (например, X7R) ёмкостью 100 нФ–1 мкФ и резисторы с допуском 1–5%. Избегайте электролитических конденсаторов – их высокий ESR искажает форму сигнала и снижает стабильность. Для схем на микроконтроллерах (например, Arduino) используйте формулу f = 1 / (2 × R × C × ln(2)).

В схемах без таймера, где мерцание реализовано на транзисторе (например, BC547), частота определяется временем заряда/разряда конденсатора через резистор. При R = 47 кОм и C = 22 мкФ время заряда составит ~1.1 секунды. Для ускорения процесса уменьшите R до 10 кОм или C до 4.7 мкФ. Учтите, что при слишком низких номиналах (R < 1 кОм, C < 1 мкФ) светодиоды могут не успевать полностью гаснуть, создавая эффект "дрожания".

Для проверки частоты используйте осциллограф или мультиметр с функцией измерения частоты. Подключите щупы к выходу схемы и сравните полученные значения с расчётными. Если частота нестабильна, замените конденсатор на экземпляр с меньшим током утечки или добавьте стабилизирующий резистор 100 Ом–1 кОм параллельно базе транзистора. В схемах с ШИМ (например, на микросхеме LM393) частота задаётся отдельно от скважности – регулируйте её подбором R и C в генераторе тактовых импульсов.

Как собрать простую схему на таймере NE555 для плавного мерцания

Переменный резистор 100 кОм регулирует частоту мерцания: при минимальном сопротивлении частота максимальна (до нескольких герц), при максимальном – снижается до долей герца. Светодиодную ленту подключите к коллектору транзистора через диод 1N4007 (анодом к ленте), эмиттер соедините с GND. Для стабильности работы добавьте электролитический конденсатор 100 мкФ параллельно питанию схемы. Избегайте превышения тока через транзистор: для лент мощностью свыше 5 Вт используйте радиатор или замените IRFZ44N на более мощный MOSFET (например, IRLZ44N).

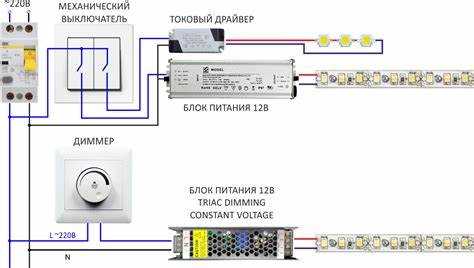

Как подключить светодиодную ленту к источнику питания 12В без перегрева

Первое правило – расчёт мощности. Светодиодная лента на 12В потребляет от 4,8 до 24 Вт на метр в зависимости от типа (SMD 3528, 5050, 5630). Умножьте длину ленты на удельную мощность и добавьте 20% запаса. Например, 5 метров ленты SMD 5050 (14,4 Вт/м) требуют блока питания минимум на 86,4 Вт. Превышение нагрузки ведёт к перегреву и деградации кристаллов.

Выбирайте блок питания с активным охлаждением. Пассивные радиаторы справляются с нагрузкой до 60 Вт, но при большей мощности нужны вентиляторы. Обратите внимание на степень защиты: IP67 для улицы, IP20 для помещений. Импульсные блоки эффективнее линейных – КПД достигает 90%, а тепловыделение ниже.

Сечение проводов критически важно. Для ленты длиной до 3 метров хватит провода 0,5 мм², от 3 до 5 метров – 0,75 мм², свыше – 1,5 мм². Медь предпочтительнее алюминия: сопротивление ниже, потери напряжения минимальны. При падении напряжения на 0,5 В на метр яркость снижается на 10–15%.

Используйте параллельное подключение для длинных отрезков. Последовательное соединение более 5 метров вызывает неравномерное свечение и перегрев первых диодов. Разделите ленту на участки по 3–4 метра, запитав каждый отдельным проводом от блока. Это снижает токовую нагрузку на контакты и стабилизирует напряжение.

Коннекторы – слабое место. Дешёвые пластиковые разъёмы плавятся при токе свыше 2 А. Для надёжности используйте пайку или винтовые клеммы. Перед подключением зачистите контакты ленты от силикона (если есть) и обезжирьте спиртом. Окисление увеличивает сопротивление и вызывает локальный нагрев.

Температурный режим диодов не должен превышать 60°C. При 80°C срок службы сокращается вдвое. Установите ленту на алюминиевый профиль с теплопроводящей пастой. Профиль шириной 10 мм отводит до 30% тепла. Избегайте монтажа на дерево, пластик или гипсокартон – они изолируют тепло.

Стабилизация напряжения продлевает ресурс. Колебания в сети ±10% приводят к пульсациям яркости и перегреву. Подключите стабилизатор на 12В с током на 10–15% выше расчётного. Для RGB-лент используйте контроллер с ШИМ-регулировкой – он снижает среднюю мощность и тепловыделение.

Тестируйте систему перед финальным монтажом. Подключите ленту на 10 минут и проверьте температуру инфракрасным термометром. Если блок питания горячее 50°C, замените его на более мощный или добавьте охлаждение. Измерьте напряжение на концах ленты – разница более 0,3 В указывает на недостаточное сечение проводов.

Как защитить схему от короткого замыкания и скачков напряжения

Светодиодные ленты на 12В уязвимы к перегрузкам и нестабильному питанию. Даже кратковременный скачок напряжения выше 14В может вывести из строя светодиоды, а короткое замыкание – сжечь дорожки на плате. Первым барьером защиты станет правильный выбор блока питания: его номинальное напряжение должно строго соответствовать 12В, а мощность – превышать суммарную потребляемую мощность ленты на 20–30%. Например, для ленты длиной 5 метров с потреблением 60 Вт/м нужен блок на 360–400 Вт.

Плавкий предохранитель – обязательный элемент схемы. Для 12В-систем подойдут предохранители на 3–5 А в зависимости от тока нагрузки. Рассчитайте ток по формуле: I = P/U, где P – мощность ленты в ваттах, U – напряжение (12В). Установите предохранитель как можно ближе к источнику питания, чтобы минимизировать незащищённый участок цепи. Используйте держатели предохранителей с прозрачным корпусом для быстрой диагностики.

• Автоматические выключатели (автоматы) на 1–3 А с характеристикой C или D – альтернатива предохранителям. Они срабатывают при превышении тока и не требуют замены после срабатывания. Подключите автомат в разрыв плюсового провода между блоком питания и лентой.
• Термисторы с отрицательным температурным коэффициентом (NTC) ограничивают пусковые токи. При включении сопротивление термистора высокое, затем оно снижается по мере нагрева. Для 12В-схем подойдут термисторы на 5–10 Ом с током 2–5 А.
• Диоды Шоттки (например, 1N5822) защищают от обратной полярности. Установите их последовательно с нагрузкой: при неправильном подключении диод закроется, предотвратив повреждение ленты.

Стабилизаторы напряжения на базе микросхем LM7812 или LM2596 компенсируют скачки до 35В, выдавая стабильные 12В. LM7812 – линейный стабилизатор с фиксированным выходом, прост в подключении, но рассеивает избыточное напряжение в виде тепла. Для мощных лент (свыше 50 Вт) используйте импульсный стабилизатор LM2596 с КПД до 90%. Оба варианта требуют радиаторов при токе выше 1 А.

Варисторы (например, TVR 14471) поглощают импульсные перенапряжения. Подберите варистор с напряжением срабатывания 18–22В: при превышении этого порога его сопротивление резко падает, шунтируя избыточное напряжение на землю. Установите варистор параллельно входу питания, как можно ближе к блоку питания. Для защиты от высокочастотных помех добавьте керамический конденсатор на 0,1 мкФ между плюсом и минусом.

Печатные платы и провода должны выдерживать ток нагрузки с запасом. Для лент с током до 5 А используйте провода сечением не менее 0,75 мм², для 10 А – 1,5 мм². Избегайте скруток: применяйте пайку или клеммники WAGO с токовой нагрузкой, превышающей расчётную на 30%. На печатных платах увеличьте ширину дорожек: 1 мм ширины на каждые 2 А тока.

Гальваническая развязка через оптроны (например, PC817) изолирует управляющую часть схемы от силовой. Это актуально при подключении ленты к микроконтроллерам или реле. Оптрон передаёт сигнал светом, исключая прямое электрическое соединение. Подключите вход оптрона к управляющему устройству через резистор 220–470 Ом, а выход – к MOSFET-транзистору (например, IRFZ44N), который коммутирует питание ленты.

Тестирование защиты проводите поэтапно. Сначала проверьте предохранители и автоматы, имитируя короткое замыкание: подключите амперметр в разрыв цепи и замкните выходы блока питания накоротко. Прибор должен показать ток срабатывания защиты (например, 5 А), после чего цепь разорвётся. Для проверки варисторов подайте на вход 24В: напряжение на выходе не должно превышать 14В. Зафиксируйте результаты и скорректируйте номиналы компонентов при необходимости.

Как закрепить и спрятать провода для безопасной эксплуатации

Для фиксации проводов используйте кабель-каналы сечением не менее 16×16 мм – они выдерживают до 10 проводов сечением 1,5 мм². Крепите их на саморезы с шагом 30–40 см к деревянным поверхностям или дюбель-гвоздями 6×40 мм к бетону. В местах изгибов применяйте угловые соединители, а для стыков – торцевые заглушки. Альтернатива – гофрированные трубы ПВХ диаметром 16–20 мм: они гибкие, защищают от механических повреждений и подходят для скрытой прокладки за гипсокартоном. Закрепляйте гофру клипсами через каждые 50 см.

• Под мебелью: используйте двусторонний скотч 3M VHB или пластиковые стяжки с монтажными площадками. Площадки клейте на ровные поверхности, избегая мест с вибрацией (например, рядом с компрессором холодильника).
• На стенах: прячьте провода в плинтусы с кабель-каналом (например, Arbiton или Krona) – они вмещают до 3 проводов и маскируются под отделку.
• За потолком: фиксируйте провода к профилям подвесного потолка пластиковыми хомутами с шагом 1 м. Для натяжных потолков заранее прокладывайте трассу в гофре и крепите к черновому потолку на подвесах.
• В автомобиле: применяйте текстильные стяжки или силиконовые трубки диаметром 8–10 мм. Прокладывайте провода вдоль штатной проводки, избегая острых кромок и подвижных элементов (например, петель дверей).

Изолируйте все соединения термоусадочной трубкой с коэффициентом усадки 2:1 – она обеспечивает герметичность при нагреве до 125°C. Для пайки используйте припой ПОС-61 и флюс ЛТИ-120, после чего обрабатывайте место соединения спиртом.
