Системы на кристалле что это

Работа SoC строится на принципе аппаратной оптимизации. Каждый блок проектируется для выполнения узкого круга задач с минимальными накладными расходами. Например, в мобильных SoC (Snapdragon 8 Gen 3) применяется технология big.LITTLE, где ядра группируются по производительности: 1+4+3 (одно мощное, четыре средних, три энергоэффективных). Это позволяет динамически перераспределять нагрузку, снижая потребление энергии на 30–40% по сравнению с однородными архитектурами. Для управления питанием используются специализированные контроллеры, которые отключают неиспользуемые блоки на уровне наносекунд, продлевая автономность устройств.

Ключевое преимущество SoC – интеграция на уровне кремния. Все компоненты взаимодействуют через высокоскоростные шины (например, ARM AMBA 5 CHI с пропускной способностью до 2 ТБ/с), минимизируя задержки. В автомобильных SoC (NVIDIA DRIVE Orin) это критично для систем автономного вождения, где задержка обработки данных с камер не должна превышать 10 мс. Для повышения надежности применяются дублирующие каналы связи и ECC-память, корректирующая ошибки на лету. При проектировании SoC используются инструменты автоматизированного размещения и трассировки (Cadence Innovus, Synopsys IC Compiler), позволяющие упаковать миллиарды транзисторов в ограниченном пространстве.

Из каких компонентов состоит типичная система на кристалле

Графический процессор (GPU) в SoC отвечает за рендеринг изображений и ускорение вычислений. Например, Mali-G710 в чипах MediaTek Dimensity 9000 обеспечивает поддержку Vulkan 1.3 и трассировку лучей, а Adreno 740 в Snapdragon 8 Gen 2 оптимизирован для мобильных игр с частотой до 680 МГц. Для задач машинного обучения в SoC встраивают нейронные процессоры (NPU), такие как Hexagon 740 с производительностью до 45 TOPS в Snapdragon 8 Gen 3.

Память в SoC представлена оперативной (RAM) и постоянной (ROM/Flash). ОЗУ часто реализуется как LPDDR5X с пропускной способностью до 77 ГБ/с (например, в чипах Samsung Exynos 2200), а флеш-память – в виде eMMC 5.1 или UFS 4.0 для хранения данных. Кэш-память первого уровня (L1) достигает 64–128 КБ на ядро, второго (L2) – до 1 МБ, а общего кэша третьего уровня (L3) – до 8 МБ, как в Apple M2.

Контроллеры периферии включают модули для работы с внешними устройствами: USB 3.2 Gen 2×2 (скорость до 20 Гбит/с), PCIe 4.0 (до 16 ГТ/с на линию), SATA 3.0 (6 Гбит/с) и Ethernet (до 10 Гбит/с). Для беспроводной связи в SoC интегрируют модемы 5G (например, Snapdragon X70 с поддержкой mmWave) и Wi-Fi 6E/7 (до 3,6 Гбит/с). Аудиоподсистема часто включает ЦАП/АЦП с разрешением 32 бит/384 кГц и поддержку кодеков Dolby Atmos.

Системы безопасности в SoC представлены аппаратными модулями: Trusted Execution Environment (TEE) для защиты данных (например, ARM TrustZone), криптографическими ускорителями AES-256 и SHA-3, а также датчиками отпечатков пальцев или распознавания лиц. Для управления питанием используются PMIC (Power Management IC), снижающие энергопотребление до 0,5 Вт в режиме ожидания (как в чипах для носимых устройств).

Как процессор, память и периферия интегрируются в одном чипе

Системы на кристалле (SoC) объединяют ключевые компоненты вычислительной системы в едином полупроводниковом чипе, минимизируя задержки и энергопотребление. Процессорное ядро – обычно ARM Cortex-A, -M или RISC-V – взаимодействует с оперативной памятью (SRAM или LPDDR4/5) через шину AMBA (AXI, AHB) с пропускной способностью до 100 ГБ/с. Например, в Apple M2 используется 24 ГБ объединённой памяти с 200 ГБ/с, а в Qualcomm Snapdragon 8 Gen 3 – 16 ГБ LPDDR5X с 77 ГБ/с.

Интеграция памяти в SoC реализуется двумя способами:

• Встроенная SRAM (до 10 МБ) – для кэша L2/L3 и критичных задач с задержкой менее 1 нс, но ограниченным объёмом.
• Внешняя DRAM (LPDDR4/5) – подключается через контроллер памяти с шириной шины 32–128 бит, обеспечивая гибкость, но с задержкой 50–100 нс.

Производители оптимизируют топологию чипа: например, в NVIDIA Tegra X1 память расположена вокруг процессорных кластеров для снижения латентности.

Периферийные устройства подключаются через выделенные интерфейсы с разными требованиями к пропускной способности:

1. Высокоскоростные (PCIe 4.0/5.0, USB 3.2/4.0) – используют контроллеры с DMA для передачи данных без участия CPU (до 64 ГТ/с на линию PCIe 5.0).
2. Низкоскоростные (I2C, SPI, UART) – работают через периферийные мосты с тактовой частотой 1–400 МГц, потребляя микроамперы.
3. Специализированные (MIPI CSI-2 для камер, DisplayPort для дисплеев) – требуют выделенных PHY-слоёв с пропускной способностью до 24 Гбит/с на пару линий.

Ключевую роль играет системная шина, связывающая компоненты. В современных SoC применяют иерархическую архитектуру:

• AXI (Advanced eXtensible Interface) – для высокопроизводительных соединений (например, между CPU и GPU в AMD Ryzen Embedded).
• AHB (Advanced High-performance Bus) – для периферии среднего уровня (контроллеры Ethernet, USB).
• APB (Advanced Peripheral Bus) – для низкоскоростных устройств (таймеры, GPIO).

Ширина шины варьируется от 32 до 512 бит, а частота – от 100 МГц до 3 ГГц (в HBM-памяти).

Для снижения энергопотребления SoC используют динамическое управление питанием:

• Clock gating – отключение тактового сигнала для неактивных блоков (экономия до 30% энергии).
• Power gating – полное отключение питания неиспользуемых модулей (например, GPU в фоновом режиме).
• DVFS (Dynamic Voltage and Frequency Scaling) – регулировка напряжения и частоты в зависимости от нагрузки (в Snapdragon 8 Gen 3 диапазон CPU от 0.3 до 3.3 ГГц).

Эффективность достигается за счёт аппаратных мониторов нагрузки и программных алгоритмов (например, Linux cpufreq).

Примеры интеграции в реальных чипах:

• Apple A16 Bionic – 6-ядерный CPU, 5-ядерный GPU, 16-ядерный Neural Engine, контроллеры Thunderbolt 4 и UWB в 4-нм техпроцессе с площадью 160 мм².
• Raspberry Pi RP2040 – два ядра Cortex-M0+, 264 КБ SRAM, контроллеры USB 1.1 и PIO (программируемая периферия) на 40-нм техпроцессе.
• NVIDIA Orin – 12-ядерный ARM Cortex-A78AE, 2048-ядерный GPU, 200 TOPS для ИИ, поддержка PCIe 4.0 и 8K-видео в 8-нм техпроцессе.

Выбор архитектуры зависит от сценария: мобильные SoC оптимизируют баланс производительности и энергоэффективности, а автомобильные (например, Tesla FSD) – надёжность и детерминированность.

Разработчикам рекомендуется учитывать:

1. Топологию чипа – размещать критичные компоненты ближе к процессору (например, кэш L3 рядом с CPU в AMD EPYC).
2. Ширину шины – для высоконагруженных интерфейсов (например, 128-битная шина для DDR5 в серверных SoC).
3. Протоколы синхронизации – использовать когерентные шины (ACE для ARM) при работе с разделяемой памятью между CPU и GPU.
4. Тепловые ограничения – избегать плотного размещения горячих блоков (например, GPU и NPU в одном кластере без теплового буфера).
5. Совместимость IP-ядер – проверять лицензионные ограничения (например, ARM Cortex-A требует лицензии, а RISC-V – нет).

Инструменты проектирования (Cadence Innovus, Synopsys IC Compiler) позволяют моделировать задержки и энергопотребление до производства.

Какие задачи решают системы на кристалле в современных устройствах

Системы на кристалле (SoC) интегрируют процессорные ядра, графические ускорители, модули связи и периферийные контроллеры в единый чип, что позволяет решать задачи, требующие высокой производительности при минимальном энергопотреблении. В смартфонах SoC, такие как Apple A17 Pro или Qualcomm Snapdragon 8 Gen 3, обеспечивают обработку 4K-видео в реальном времени, работу нейросетей для распознавания лиц и жестов, а также поддержку 5G с пропускной способностью до 10 Гбит/с. В носимых устройствах, например, в умных часах с чипами Apple S9 или Samsung Exynos W930, SoC управляют датчиками здоровья (ЭКГ, пульсоксиметрия), обеспечивая автономность до 30 часов при непрерывном мониторинге.

В автомобильной электронике SoC применяются для реализации функций ADAS (Advanced Driver Assistance Systems). Чипы NVIDIA DRIVE Orin с производительностью 254 TOPS обрабатывают данные с лидаров, камер и радаров, обеспечивая автономное вождение 4-го уровня. В электромобилях Tesla использует собственные SoC для управления батареями, инверторами и системами автопилота, снижая задержки обработки до 10 мс. В промышленной автоматизации SoC на базе ARM Cortex-M или RISC-V контролируют робототехнику, обеспечивая детерминированное время отклика менее 1 мкс для задач синхронизации движений.

В сегменте IoT SoC решают задачи сбора и предобработки данных с датчиков при крайне низком энергопотреблении. Чипы ESP32-C6 с поддержкой Wi-Fi 6 и Bluetooth 5.4 обеспечивают передачу данных с пропускной способностью до 150 Мбит/с при потреблении менее 80 мА в активном режиме. В умных домах SoC, такие как Nordic nRF54, управляют устройствами по протоколу Matter, обеспечивая совместимость с экосистемами Apple HomeKit и Google Home. Для медицинских имплантов используются специализированные SoC с потреблением менее 1 мкА, например, чипы от Texas Instruments для кардиостимуляторов, которые работают от батареи до 10 лет.

В сетевом оборудовании SoC обеспечивают маршрутизацию трафика и безопасность на аппаратном уровне. Чипы Broadcom StrataXGS обрабатывают до 25,6 Тбит/с в дата-центрах, поддерживая функции виртуализации сетей (VXLAN, NVGRE) и аппаратное ускорение шифрования AES-256. В роутерах для дома SoC Qualcomm IPQ8074 обеспечивают Wi-Fi 6E с пропускной способностью 10 Гбит/с и встроенными механизмами защиты от DDoS-атак. Для edge-вычислений используются SoC с поддержкой контейнеров, например, NXP Layerscape, которые позволяют запускать Kubernetes на устройствах с TDP менее 15 Вт.

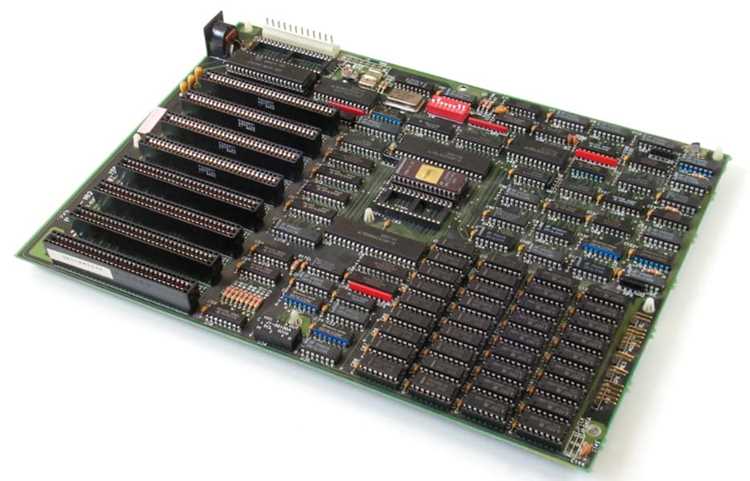

Почему системы на кристалле вытесняют дискретные микросхемы

Производители переходят на SoC из-за экономии на сборке: стоимость тестирования и монтажа одного чипа на 70–80% ниже, чем эквивалентного набора дискретных микросхем. В автомобильной электронике SoC, такие как NVIDIA DRIVE Orin, интегрируют до 20 отдельных функций (ADAS, мультимедиа, коммуникации) в одном корпусе, сокращая количество точек отказа и упрощая сертификацию по стандартам ISO 26262. Для массового производства ключевой фактор – выход годных: при техпроцессе 5 нм дефектность SoC не превышает 0,1%, тогда как сборка из 10 дискретных чипов увеличивает риск брака до 1–1,5%.

Как проектируются и тестируются системы на кристалле перед производством

Тестирование SoC перед производством включает три ключевых этапа:

• Функциональная верификация: UVM-методология (Universal Verification Methodology) позволяет создавать тестовые окружения с покрытием до 99% сценариев. Для сложных SoC используют формальные методы (Cadence JasperGold), проверяющие эквивалентность RTL и спецификации без симуляции.
• Прототипирование: FPGA-прототипы (Xilinx Virtex UltraScale+, Intel Stratix 10) запускают реальное ПО (Linux, Android) на частотах до 500 МГц, выявляя ошибки взаимодействия блоков. Для ускорения применяют эмуляторы (Synopsys ZeBu, Cadence Palladium), работающие на скоростях до 10 МГц.
• Анализ физических эффектов: инструменты экстракции паразитных параметров (Synopsys StarRC) моделируют влияние емкостей и сопротивлений межсоединений на частотах 5 нм и ниже. IR-drop анализ (Cadence Voltus) предотвращает падение напряжения ниже 0.75 В в горячих точках кристалла.

Завершающий этап – подготовка к производству: генерация GDSII-файлов с топологией кристалла, проверка правил проектирования (DRC) и правил литографии (LRC) для конкретного техпроцесса (например, TSMC N3E). Для снижения рисков выпускают тестовые чипы (shuttle runs) с частичной функциональностью, которые проходят электрические испытания (ATE) на зондовых станциях. Типичные тесты включают проверку потребляемой мощности (до 15 Вт для мобильных SoC), устойчивости к электростатическим разрядам (ESD > 2 кВ) и термической стабильности при температурах до 125°C.

Какие технологии производства используются для создания SoC

Основной технологией производства систем на кристалле (SoC) остаётся кремниевая планарная технология с использованием фотолитографии. Наиболее распространённые техпроцессы – 5 нм, 7 нм и 14 нм, где лидируют TSMC, Samsung и Intel. Например, 5-нанометровый техпроцесс TSMC N5 обеспечивает плотность транзисторов до 171,3 млн/мм², что критично для высокопроизводительных SoC, таких как Apple A16 или Qualcomm Snapdragon 8 Gen 2. Для сравнения, 7-нанометровый техпроцесс Samsung 7LPP предлагает плотность 95 млн/мм², что делает его более экономичным для массовых решений.

Для снижения энергопотребления и повышения быстродействия применяются FinFET-транзисторы (например, в техпроцессах TSMC N7 и Intel 10nm) или их эволюция – GAAFET (Gate-All-Around FET), используемая в 3-нанометровых техпроцессах. GAAFET позволяет уменьшить ток утечки на 50% по сравнению с FinFET, что особенно важно для мобильных SoC. Компании также экспериментируют с материалами: например, Samsung внедряет EUV-литографию (экстремальный ультрафиолет) для 5-нанометровых и более тонких техпроцессов, сокращая количество масок и повышая точность.

Альтернативные подходы включают технологии сборки чипов, такие как 2.5D- и 3D-интеграция. В 2.5D-решениях (например, AMD Ryzen с использованием Infinity Fabric) кристаллы размещаются на общей подложке через интерпозиер, что снижает задержки сигналов. 3D-стекирование (HBM-память в графических SoC NVIDIA) позволяет размещать чипы друг над другом с вертикальными межсоединениями, увеличивая пропускную способность до 1 ТБ/с. Для массового производства таких решений критичны технологии термокомпрессионной сварки и микроболлов (microbumps) диаметром менее 20 мкм.

В нишевых сегментах используются специализированные технологии: например, для радиационно-стойких SoC (космос, военная техника) применяют кремний на изоляторе (SOI) или карбид кремния (SiC). Техпроцессы SOI (например, GlobalFoundries 22FDX) снижают паразитные емкости и повышают устойчивость к радиации, но дороже на 20–30%. Для аналоговых и смешанных SoC (например, в автомобильных системах) востребованы биполярно-комплементарные КМОП-технологии (BiCMOS), сочетающие высокую скорость биполярных транзисторов и низкое энергопотребление КМОП.

Будущее производства SoC связано с переходом на 2-нанометровые и более тонкие техпроцессы, а также с внедрением новых материалов: графена, углеродных нанотрубок или двумерных полупроводников (например, дисульфида молибдена). Компании уже тестируют прототипы с транзисторами на основе нанопроводов (nanowire FET), которые обещают дальнейшее снижение энергопотребления. Однако массовое производство таких решений ожидается не ранее 2027–2030 годов из-за сложностей с дефектами и стоимостью оборудования.
