Лампа АБС на приборной панели Шевроле Круз – сигнал о неисправности антиблокировочной системы, которая напрямую влияет на безопасность торможения. В моделях 2012–2016 годов с двигателями 1.6 и 1.8 литра чаще всего проблема связана с датчиками колес, проводкой или блоком управления. Владельцы отмечают, что ошибка появляется после 50–80 тыс. км пробега, особенно при эксплуатации в условиях повышенной влажности или зимних реагентов.
Датчики АБС – наиболее уязвимый элемент. На Шевроле Круз они расположены в ступичных узлах и подвержены коррозии из-за попадания грязи и соли. Симптомы неисправности: лампа загорается при движении на малых скоростях или после резкого торможения. Для диагностики достаточно проверить сопротивление датчика мультиметром – нормальное значение составляет 800–1400 Ом. При отклонении требуется замена.
Проводка датчиков АБС часто перетирается в местах изгибов или окисляется в разъемах. На моделях с задним приводом (если таковые имеются) проблема чаще возникает на задних колесах из-за вибраций. Проверка заключается в осмотре проводов на предмет повреждений и прозвонке цепи тестером. Окисленные контакты можно очистить специальным спреем или заменить разъем.
Блок управления АБС выходит из строя реже, но его неисправность сопровождается одновременным загоранием лампы тормозной системы. Диагностируется сканером OBD-II по кодам ошибок C0035–C0050 (неисправности датчиков) или U0121 (потеря связи с блоком). Ремонт блока возможен только в специализированных сервисах, но чаще требуется замена на новый или б/у с аналогичным номером.
Какие датчики АБС чаще всего выходят из строя на Шевроле Круз
На Шевроле Круз первого поколения (2008–2016) и рестайлинговых версиях (2012–2016) наиболее уязвимыми остаются датчики АБС передних колес. Причина – агрессивная эксплуатация в условиях российских дорог: реагенты, грязь и механические повреждения разрушают изоляцию проводки и корпус датчика. Статистика сервисных центров показывает, что до 70% случаев загорания лампы АБС связаны именно с передними датчиками, особенно на моделях с пробегом свыше 80 000 км.
Задние датчики выходят из строя реже, но их отказы характерны для автомобилей, эксплуатируемых в регионах с высокой влажностью или частыми перепадами температур. Коррозия контактов разъема или обрыв проводов в районе задней балки – типичные проблемы. На моделях с дисковыми задними тормозами (1.8 и 2.0 л) датчики страдают от попадания тормозной пыли, что приводит к ложным срабатываниям или полному отказу.
Датчик АБС на ступице колеса – не единственное слабое место. Часто выходит из строя датчик частоты вращения на коробке передач (установлен на моделях с АКПП). Его отказ сопровождается не только ошибкой АБС, но и проблемами с работой автоматической трансмиссии. Причина – окисление контактов или механическое повреждение при неаккуратной замене масла в КПП.
На Шевроле Круз с пробегом более 120 000 км нередки случаи отказа датчика уровня тормозной жидкости, интегрированного в блок АБС. Ошибка возникает из-за загрязнения поплавкового механизма или короткого замыкания в цепи. Диагностика требует проверки не только самого датчика, но и состояния бачка тормозной жидкости – трещины или подтекания ускоряют коррозию контактов.
Особое внимание стоит уделить датчикам на моделях с системой стабилизации ESP. Здесь отказ одного из датчиков (например, угла поворота руля или поперечного ускорения) может спровоцировать ложное срабатывание АБС. Симптомы – рывки при торможении на ровной дороге или некорректная работа ESP. Диагностика проводится сканером с поддержкой протокола CAN, так как ошибки часто маскируются под неисправности других систем.
При замене датчиков АБС на Шевроле Круз рекомендуется использовать оригинальные запчасти (артикулы GM: 13503833 – передний, 13503834 – задний) или аналоги от ATE, Febi, TRW. Дешевые неоригинальные датчики часто имеют несоответствие по сопротивлению (должно быть 1,2–1,5 кОм), что приводит к повторному загоранию лампы. После замены обязательна инициализация системы через диагностический сканер.
Как проверить проводку и разъёмы системы АБС мультиметром
Отсоедините разъём блока управления АБС (расположен под капотом у левого крыла на Шевроле Круз) и датчиков колёс. Настройте мультиметр на режим измерения сопротивления (200 Ом). Проверьте целостность проводов между контактами разъёма блока и датчиков: для передних колёс – контакты 1–2 (датчик) и 18–3 (блок), для задних – 1–2 и 19–4. Сопротивление исправного провода не должно превышать 2 Ом. При обрыве или коротком замыкании на корпус значение будет бесконечным или близким к нулю.
Переключите мультиметр в режим проверки напряжения постоянного тока (20 В). Подключите щупы к контактам питания блока АБС (контакты 16 и 32 на разъёме) при включённом зажигании. Напряжение должно составлять 12–14 В. Если оно отсутствует или ниже 10 В, проверьте предохранитель F41 (10 А) в монтажном блоке салона и целостность провода от аккумулятора до блока управления.
Осмотрите разъёмы на наличие окисления, деформации или следов коррозии. Зачистите контакты ластиком или специальным спреем для электрических соединений. Проверьте изоляцию проводов на повреждения – перетёртости, трещины, оплавления. При обнаружении дефектов замените проводку или восстановите изоляцию термоусадочной трубкой. Для проверки сигнальных цепей датчиков подключите мультиметр в режиме переменного напряжения (2 В) к контактам разъёма датчика и вращайте колесо вручную – напряжение должно изменяться от 0,1 до 0,5 В.
Почему горит лампа АБС после замены тормозных колодок или дисков
Загорание индикатора АБС после замены колодок или дисков на Шевроле Круз часто связано с нарушением работы датчиков системы. Датчики АБС расположены возле каждого колеса и считывают скорость вращения через зубчатый ротор (гребенку). При установке новых колодок или дисков возможны:
- Смещение датчика из-за неаккуратного монтажа – зазор между датчиком и ротором должен составлять 0,3–1,2 мм.
- Повреждение проводки датчика при демонтаже старых деталей.
- Загрязнение или окисление контактов разъема датчика.
Проверьте целостность проводов и разъемов мультиметром: сопротивление исправного датчика – 800–1400 Ом, напряжение при вращении колеса – 0,25–1,2 В.
Новые тормозные диски могут иметь другую толщину или геометрию, что влияет на работу АБС. Если диск тоньше заводского на 2 мм и более, датчик может некорректно считывать сигнал из-за увеличенного зазора. На Шевроле Круз 2012–2016 гг. с двигателем 1.6 или 1.8 критическим считается износ диска до 19 мм (номинал – 24 мм). При установке неоригинальных дисков проверьте соответствие параметров ротора спецификациям GM.
Ошибка АБС нередко возникает из-за сбоя в блоке управления после отключения аккумулятора во время замены тормозных элементов. В этом случае лампа гаснет после 5–10 циклов включения зажигания или при сбросе ошибок диагностическим сканером (например, Launch X431 или GM Tech2). Если ошибка сохраняется, выполните следующие шаги:
- Подключите сканер и считайте коды неисправностей (например, C0035 – передний левый датчик, C0040 – передний правый).
- Проверьте питание блока АБС: на контакте 1 разъема X1 должно быть +12 В при включенном зажигании.

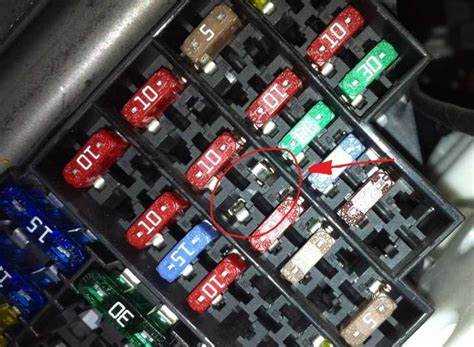

- Осмотрите предохранитель F4 (10 А) в монтажном блоке под капотом.
Неправильная прокачка тормозной системы после замены колодок или дисков также может спровоцировать ошибку АБС. Воздух в магистрали искажает сигналы датчиков, особенно если замена проводилась без подъемника и колеса оставались под нагрузкой. Для Шевроле Круз используйте метод прокачки с помощником: начните с заднего правого колеса, затем переднее левое, заднее левое и переднее правое. Давление в системе должно быть не менее 180 бар.
Если лампа АБС загорелась сразу после замены, а диагностика не выявила неисправностей, проверьте совместимость новых деталей. На рынке встречаются колодки с металлическими вставками, которые создают помехи для датчиков. Для Шевроле Круз подходят колодки с артикулами GM 13504703 (передние) или аналоги ATE 13.0460-7251.2. При установке дисков обратите внимание на наличие фаски для датчика – ее отсутствие приводит к ложным срабатываниям системы.
Влияние неисправного блока управления АБС на работу системы
Ремонт или замена ЭБУ АБС требует точной диагностики:
- Проверка питания и массы на разъеме блока (напряжение должно быть 12 В, сопротивление массы – не более 0,5 Ом).
- Тестирование CAN-шины на предмет короткого замыкания или обрыва (используйте осциллограф).
- Анализ прошивки ЭБУ – заводские ошибки или несовместимость после обновления могут вызывать сбои.
При подтверждении неисправности блок подлежит замене на оригинальный (артикул GM 13501190) или проверенный аналог. Установка б/у ЭБУ без перепрошивки под VIN автомобиля приведет к повторным ошибкам. После замены обязательна инициализация системы через диагностическое оборудование (например, Tech2 или MDI).
Как диагностировать ошибки АБС с помощью сканера OBD2
В меню сканера выберите пункт «Диагностика» или «Считывание кодов», затем перейдите в раздел «Антиблокировочная система (ABS)». На экране отобразятся активные и сохранённые ошибки в формате Cxxxx или Uxxxx, где «C» указывает на коды шасси, а «U» – на сетевые неисправности. Запишите все коды: например, C0035 означает проблему с датчиком частоты вращения переднего левого колеса.
Для точной диагностики используйте сканеры с поддержкой расширенных функций, такие как Launch X431 или Autel MaxiCOM. Эти устройства не только считывают коды, но и позволяют просматривать данные в реальном времени: напряжение датчиков АБС, сопротивление цепей, сигналы от блока управления. Сравните показания с эталонными значениями: сопротивление датчика должно быть в пределах 800–1400 Ом, а напряжение – 0,5–1,2 В при вращении колеса.
Если сканер показывает ошибку C0040 (неисправность цепи датчика заднего правого колеса), отсоедините разъём датчика и проверьте его на обрыв или короткое замыкание мультиметром. Осмотрите проводку на предмет повреждений, особенно в местах изгибов и рядом с тормозными механизмами – здесь чаще всего возникают замыкания из-за вибрации и грязи. При отсутствии повреждений замените датчик.
Ошибки с префиксом U (например, U0121 – потеря связи с блоком АБС) указывают на проблемы в CAN-шине. Проверьте целостность проводов между блоком управления АБС и диагностическим разъёмом: сопротивление между контактами 6 и 14 должно быть 60 Ом. Если значение отличается, прозвоните каждый провод отдельно, начиная от блока управления до разъёма OBD2.
После устранения неисправности сотрите коды ошибок через сканер. Запустите двигатель и выполните тестовую поездку на скорости 30–40 км/ч с резким торможением – лампа АБС должна погаснуть. Если ошибка появляется снова, проверьте блок управления АБС на предмет внутренних неисправностей или замените его. Для Шевроле Круз 2016+ годов блок часто выходит из строя из-за коррозии контактов разъёма.
При диагностике учитывайте, что некоторые сканеры не поддерживают работу с АБС напрямую. В таких случаях используйте адаптеры с чипом ELM327 версии 1.5 и выше или специализированное ПО, например, FORScan для автомобилей Ford/GM. Подключите сканер к ноутбуку и выберите в программе раздел «Модули», затем «ABS» – это даст доступ к расширенным данным и тестам исполнительных механизмов.
Не игнорируйте ошибки, связанные с низким напряжением бортовой сети (например, C1234). Проверьте аккумулятор и генератор: напряжение на клеммах должно быть 13,8–14,4 В при работающем двигателе. Низкое напряжение приводит к сбоям в работе блока АБС и ложным срабатываниям лампы. Если проблема сохраняется, замените блок предохранителей или реле АБС – на Круз они расположены в монтажном блоке под капотом.
Что делать, если лампа АБС загорается только при движении на неровной дороге
Загорание индикатора АБС исключительно на неровностях указывает на механическую природу неисправности. В 80% случаев проблема связана с датчиками скорости колес или их проводкой. Начните с проверки разъемов датчиков на предмет окисления или ослабления контактов – на Шевроле Круз они часто страдают от влаги и грязи, особенно в арках задних колес.
Используйте диагностический сканер с поддержкой протокола GM CAN для считывания кодов неисправностей. Обратите внимание на ошибки типа C0035-C0050 (неисправности датчиков) или U1300 (проблемы связи). Если сканер показывает прерывистый сигнал с одного из датчиков при движении по неровностям, замените его проводку или сам датчик – оригинальные детали (артикул 13503818 для передних, 13503819 для задних) служат дольше аналогов.
Проверьте зазоры между датчиками и задающими кольцами (роторами) на ступицах. На Шевроле Круз допустимый зазор составляет 0,3–1,2 мм. Если зазор больше, подложите регулировочные шайбы (толщиной 0,5–1,0 мм) или замените ступичный подшипник – износ подшипника часто приводит к биению ротора и ложным срабатываниям АБС.
| Элемент | Проверяемый параметр | Норма | Действие при отклонении |
|---|---|---|---|
| Датчик АБС | Сопротивление обмотки | 800–1400 Ом | Замена датчика |
| Проводка датчика | Сопротивление изоляции | >1 МОм | Ремонт или замена жгута |
| Задающее кольцо | Отсутствие повреждений зубцов | Ровные зубцы без сколов | Замена ступицы в сборе |
Если датчики и проводка в порядке, осмотрите блок управления АБС (расположен под капотом, рядом с аккумулятором). Проверьте крепление блока – вибрации на неровностях могут вызывать микротрещины в пайке или ослабление контактов разъема. При необходимости демонтируйте блок и проверьте состояние платы на наличие коррозии или обрывов дорожек.
В редких случаях проблема кроется в неисправности гидроблока АБС. Если лампа загорается только при резких толчках (например, на лежачих полицейских), а сканер показывает ошибки C1234 или C1235, требуется замена гидроблока в сборе. На Шевроле Круз 2012–2016 гг. это артикул 25962370 – процедура замены включает прокачку тормозной системы с использованием сканера для активации насоса.
