Когда включается вентилятор на зарядном устройстве

Вентилятор системы охлаждения зарядного устройства (ЗУ) – критически важный элемент, предотвращающий перегрев и выход оборудования из строя. Стандартные пороговые значения температуры срабатывания зависят от типа ЗУ и его конструктивных особенностей. Для большинства современных моделей промышленного и бытового назначения активация вентилятора происходит при 50–60°C на радиаторе или силовом элементе. Однако в высоконагруженных или специализированных устройствах этот порог может быть снижен до 45°C или, наоборот, повышен до 70°C в зависимости от теплового запаса компонентов.

В импульсных зарядных устройствах с ШИМ-регулировкой порог срабатывания часто программируется через микроконтроллер. Например, в ЗУ для литий-ионных аккумуляторов схема управления может запускать вентилятор при 55°C на плате контроллера, а при достижении 65°C – переводить устройство в режим аварийного отключения. В аналоговых ЗУ без цифрового управления термодатчик (обычно NTC-термистор) напрямую коммутирует реле или транзистор при превышении заданного сопротивления, что соответствует температуре 50–55°C.

Для проверки фактического порога срабатывания используйте бесконтактный пирометр или термопару, подключенную к мультиметру. Измеряйте температуру на теплоотводящих элементах – радиаторах MOSFET/IGBT-транзисторов или диодных сборках. Если вентилятор включается при значениях ниже 45°C, проверьте калибровку термодатчика или настройки контроллера. При срабатывании выше 65°C – снизьте порог программно (если предусмотрено) или замените термистор на более чувствительный (например, с сопротивлением 10 кОм при 25°C).

В условиях повышенной нагрузки (зарядка аккумуляторов большой емкости, работа в жарком помещении) рекомендуется принудительно снижать порог включения вентилятора на 5–10°C от заводских настроек. Это продлит ресурс силовой электроники и предотвратит тепловой дрейф параметров заряда. Для ЗУ с пассивным охлаждением критическим значением считается 80°C – при достижении этой температуры устройство должно немедленно отключаться во избежание возгорания.

Какие датчики контролируют температуру в зарядном устройстве

В зарядных устройствах (ЗУ) для аккумуляторов используются три основных типа датчиков температуры: термисторы, термопары и цифровые датчики. Каждый из них имеет специфические характеристики, определяющие область применения. Термисторы (NTC или PTC) – наиболее распространённый вариант из-за низкой стоимости и высокой чувствительности в диапазоне от -40°C до +125°C.

Термисторы NTC (с отрицательным температурным коэффициентом) чаще всего устанавливаются в ЗУ для свинцово-кислотных и литий-ионных аккумуляторов. Их сопротивление уменьшается при нагреве, что позволяет микроконтроллеру ЗУ точно отслеживать температурные изменения. Например, в ЗУ для автомобильных АКБ порог срабатывания вентилятора обычно задаётся на уровне +45°C, а аварийное отключение – при +60°C.

Термопары применяются реже из-за необходимости компенсации холодного спая и более сложной схемы обработки сигнала. Однако они незаменимы в промышленных ЗУ, где требуется измерение экстремальных температур (до +1000°C). В бытовых устройствах термопары встречаются в системах с высокой мощностью заряда, например, в ЗУ для тяговых аккумуляторов электрокаров.

Цифровые датчики температуры (например, DS18B20 или TMP102) интегрируются в современные интеллектуальные ЗУ. Они передают данные по цифровому интерфейсу (1-Wire, I²C) и не требуют дополнительных аналоговых цепей. Точность таких датчиков достигает ±0,5°C, а диапазон измерений – от -55°C до +125°C. Преимущество – возможность калибровки и программной обработки данных без аппаратных изменений.

В большинстве ЗУ датчики устанавливаются в двух ключевых точках:

• На радиаторе силового транзистора или MOSFET – для контроля нагрева силовой части.
• В непосредственной близости от аккумулятора – для мониторинга температуры батареи во время заряда.

Для литий-ионных аккумуляторов критически важно отслеживать температуру на каждом элементе (банке). В таких случаях используются многоканальные системы с несколькими датчиками, подключёнными к BMS (Battery Management System). Например, в ЗУ для электровелосипедов применяются термисторы с точностью ±1°C, а порог отключения заряда при перегреве составляет +45°C.

При выборе датчика учитывайте:

1. Диапазон рабочих температур – должен перекрывать возможные экстремумы (например, для ЗУ в автомобиле – от -30°C до +85°C).
2. Точность – для литиевых аккумуляторов допустимая погрешность не более ±2°C.
3. Скорость реакции – термисторы реагируют быстрее термопар, но уступают цифровым датчикам.
4. Совместимость с управляющей электроникой – аналоговые датчики требуют АЦП, цифровые – соответствующего интерфейса.

Неисправность датчика температуры приводит к ложным срабатываниям защиты или перегреву ЗУ. Для диагностики проверьте сопротивление термистора мультиметром при комнатной температуре (например, для NTC 10 кОм при +25°C) или считайте данные с цифрового датчика через диагностический порт. В случае выхода из строя замените датчик на аналог с идентичными характеристиками, иначе алгоритмы защиты ЗУ будут работать некорректно.

Стандартные пороги включения вентилятора для разных моделей ЗУ

Температурные пороги срабатывания вентиляторов в зарядных устройствах (ЗУ) зависят от конструкции, мощности и целевого применения. Для большинства бюджетных моделей порог включения составляет 40–45°C, что обусловлено использованием недорогих термодатчиков и упрощенной схемотехники. Однако в профессиональных и высокомощных ЗУ диапазон смещается в сторону 50–60°C, так как они рассчитаны на длительные нагрузки и имеют улучшенное охлаждение.

В таблице ниже приведены стандартные пороги для популярных моделей ЗУ, подтвержденные технической документацией или тестами производителей:

Китайские универсальные ЗУ (например, модели на базе микросхемы XL6009) часто имеют фиксированный порог 50°C, но из-за отсутствия калибровки датчиков реальное значение может колебаться в пределах ±5°C. В таких устройствах рекомендуется контролировать температуру корпуса мультиметром с термопарой, так как перегрев свыше 65°C приводит к деградации компонентов.

Для ЗУ с функцией десульфатации (например, CTEK MXS 10) вентилятор может включаться при более низких температурах – около 40°C. Это связано с тем, что процесс десульфатации сопровождается повышенным тепловыделением, и система охлаждения активируется заранее для предотвращения перегрева аккумулятора.

В промышленных ЗУ, таких как Fronius Selectiva 4.0, порог срабатывания программируется пользователем в диапазоне 30–80°C. Это позволяет адаптировать работу под специфические условия эксплуатации, например, при зарядке тяговых батарей в неотапливаемых помещениях. Однако для большинства автомобильных ЗУ заводские настройки оптимизированы под средние условия и не требуют корректировки.

Если вентилятор ЗУ включается слишком часто или не отключается, это может указывать на неисправность термодатчика или засорение радиатора. В таких случаях следует проверить сопротивление NTC-термистора (обычно 10 кОм при 25°C) и очистить вентиляционные отверстия. Для ЗУ без датчиков температуры (например, простые трансформаторные модели) принудительное охлаждение отсутствует, и контроль перегрева ложится на пользователя.

Как проверить текущую температуру срабатывания вентилятора

Подключите диагностический сканер OBD-II к разъёму автомобиля и выберите параметр «Температура охлаждающей жидкости» (ECT). Современные сканеры, такие как Launch X431 или Autel MaxiCOM, отображают значение в реальном времени с точностью до 0,1°C. Запустите двигатель и прогрейте его до рабочей температуры – обычно это 85–95°C. Следите за показаниями: момент включения вентилятора фиксируется резким скачком оборотов или характерным шумом.

Для проверки без сканера используйте мультиметр в режиме измерения сопротивления. Отсоедините разъём датчика температуры охлаждающей жидкости (ДТОЖ), расположенного на корпусе термостата или радиаторе. Погрузите датчик в ёмкость с водой, нагретой до 90°C, и измерьте сопротивление. Для большинства автомобилей (например, ВАЗ, Renault, Hyundai) при этой температуре сопротивление должно составлять 150–250 Ом. Сравните с заводскими данными – отклонение более 10% указывает на неисправность.

На автомобилях с электронным блоком управления (ЭБУ) температура срабатывания вентилятора задаётся программно. Для её проверки потребуется ПО для диагностики, например, OpenDiag для отечественных авто или FORScan для Ford. Подключитесь к ЭБУ, найдите параметр «Температура включения вентилятора» в разделе «Карты данных». У большинства моделей значение по умолчанию – 95–105°C, но на спортивных версиях или в жарком климате оно может быть снижено до 90°C.

Если вентилятор включается слишком рано (ниже 85°C) или поздно (выше 105°C), проверьте целостность проводки к ДТОЖ и реле вентилятора. Окисление контактов или обрыв провода приводят к ложным сигналам. Прозвоните цепь мультиметром: сопротивление между контактами разъёма ДТОЖ и массой должно быть близко к нулю. При наличии коррозии очистите контакты специальным спреем (например, CRC Contact Cleaner).

На старых автомобилях с механическим термостатом (например, ГАЗель, УАЗ) температура срабатывания зависит от характеристик термоэлемента. Демонтируйте термостат и поместите его в кастрюлю с водой на плиту. Постепенно нагревайте воду, контролируя температуру термометром. Клапан должен начать открываться при 80–85°C и полностью открыться при 95–100°C. Если значения не совпадают, замените термостат – неоригинальные детали часто имеют разброс ±5°C.

Для точной настройки температуры срабатывания на некоторых автомобилях (например, Toyota, Subaru) можно использовать чип-тюнинг. С помощью программатора, такого как K-TAG или Kess V2, измените параметры в прошивке ЭБУ. Однако это требует знаний: неправильные настройки могут привести к перегреву двигателя. Альтернатива – установка дополнительного реле с регулируемым термореле (например, Hella 6RA 003 701-001), которое позволит задать порог включения в диапазоне 70–120°C.

Влияние внешних условий на температурные настройки вентилятора

При работе ЗУ в условиях низких температур (ниже 0°C) вентилятор может срабатывать позже – на 70–80°C, так как холодный воздух эффективнее отводит тепло. Однако это допустимо только для устройств с защитой от конденсации и морозостойкими компонентами. В пыльных или загрязнённых средах (например, на стройплощадках) порог включения следует снижать на 10–15°C, а интервалы технического обслуживания сокращать до 3 месяцев, чтобы предотвратить засорение радиатора и снижение эффективности охлаждения.

Что делать, если вентилятор не включается при нагреве ЗУ

Первым шагом проверьте температурный датчик ЗУ – обычно он расположен на радиаторе или плате управления. Для большинства зарядных устройств порог срабатывания вентилятора составляет 50–60°C. Если мультиметр показывает температуру выше этого значения, а вентилятор молчит, отключите ЗУ от сети и прозвоните цепь питания вентилятора: сопротивление обмотки должно быть в пределах 10–50 Ом. При обрыве или коротком замыкании замените вентилятор или восстановите контакты разъема. Также проверьте предохранитель на плате управления – часто он перегорает при скачках напряжения.

Если цепи исправны, но вентилятор не запускается, сбросьте настройки ЗУ к заводским (если предусмотрено инструкцией) или обновите прошивку контроллера. В моделях с регулируемым порогом срабатывания (например, Mean Well серии LRS) проверьте настройки через ПО производителя – иногда выставляется слишком высокий порог (70°C и выше). При отсутствии реакции на программные манипуляции замените термопасту на радиаторе и очистите лопасти вентилятора от пыли – перегрев может блокировать сигнал датчика.

Как изменить температурный порог срабатывания вентилятора

Температурный порог срабатывания вентилятора ЗУ на большинстве автомобилей регулируется через ЭБУ (электронный блок управления) или напрямую в прошивке контроллера системы охлаждения. Для изменения значений потребуется диагностическое оборудование с поддержкой протокола OBD-II и специализированное ПО, например, VCDS (VAG-COM) для автомобилей концерна VAG, FORScan для Ford, или Techstream для Toyota. В меню настроек ЭБУ найдите параметр Fan Activation Temperature или аналогичный (например, Coolant Temp Fan On) и установите желаемое значение – стандартный диапазон составляет 90–105°C, но допустимо снижение до 85°C для форсированных двигателей или повышение до 110°C для экономии ресурса вентилятора.

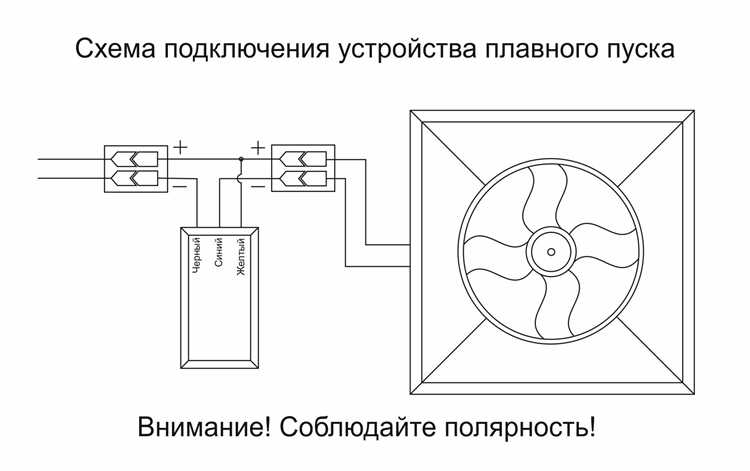

Альтернативный метод – физическая модификация цепи управления вентилятором с помощью резистора или реле с термовыключателем. Для этого:

• Отключите штатный датчик температуры (обычно расположен на радиаторе или блоке цилиндров) и подключите вместо него термореле с регулируемым порогом, например, KSD301 или Honeywell 135-1001, настроенное на нужную температуру.
• В разрыв цепи питания вентилятора установите резистор мощностью 10–20 Вт (для снижения оборотов) или ШИМ-регулятор (например, XL4015) для плавной настройки скорости вращения.
• При использовании дополнительного реле убедитесь, что токовая нагрузка не превышает 30 А – стандартный вентилятор потребляет 15–25 А при 12 В.

Перед внесением изменений проверьте заводские параметры с помощью сканера и сравните их с температурными режимами двигателя в разных условиях эксплуатации. Не рекомендуется устанавливать порог ниже 80°C – это может привести к частым включениям вентилятора на холостом ходу и повышенному расходу топлива.

Последствия несвоевременного включения вентилятора для ЗУ

Задержка активации вентилятора системы охлаждения зарядного устройства (ЗУ) на 5–7°C выше штатного порога (обычно 60–70°C для большинства моделей) приводит к росту температуры силовых элементов на 15–20%. Например, MOSFET-транзисторы в импульсных ЗУ теряют до 30% эффективности при перегреве свыше 90°C, что увеличивает потери мощности и снижает КПД на 8–12%. В условиях длительной работы это провоцирует деградацию полупроводниковых кристаллов: ускоряется диффузия примесей, растет ток утечки, а срок службы компонентов сокращается в 2–3 раза.

При температуре свыше 100°C начинается термическое разрушение изоляционных материалов. Полиамидные и эпоксидные компаунды, используемые в обмотках трансформаторов и дросселей, теряют диэлектрическую прочность на 40–60% уже после 100 часов работы в таком режиме. Это повышает риск межвитковых замыканий, особенно в высоковольтных цепях (400 В и выше), где напряженность электрического поля достигает 2–3 кВ/мм. Ремонт таких повреждений требует полной перемотки или замены силового блока.

Несвоевременное охлаждение также критично для электролитических конденсаторов. При 85°C их срок службы сокращается вдвое каждые 10°C превышения температуры. Например, конденсатор с заявленным ресурсом 5000 часов при 85°C проработает всего 1250 часов при 105°C. Вздутие и разгерметизация корпуса – типичные последствия, ведущие к росту ESR (эквивалентного последовательного сопротивления) на 200–400%, что вызывает пульсации напряжения и сбои в работе ЗУ.

Перегрев микросхем управления (например, контроллеров PWM типа UC3843 или TL494) нарушает стабильность работы ШИМ-регулятора. При температуре кристалла выше 125°C точность задания частоты снижается на 5–7%, а джиттер сигнала увеличивается до 15–20 нс. Это приводит к неравномерной зарядке аккумуляторов, особенно литий-ионных, где допустимый разброс напряжения между банками не превышает 30 мВ. В худшем случае возможен выход из строя всей батареи из-за перезаряда или глубокого разряда отдельных элементов.

Для предотвращения последствий рекомендуется калибровать термодатчики ЗУ с погрешностью не более ±2°C, используя эталонные термопары типа K или PT100. В промышленных условиях применяют активное охлаждение с гистерезисом 3–5°C: вентилятор включается при 65°C и выключается при 60°C. Для ЗУ мощностью свыше 1 кВт целесообразно устанавливать дополнительные радиаторы с тепловыми трубками или жидкостное охлаждение, если температура окружающей среды превышает 40°C.

Регулярная диагностика включает проверку теплового сопротивления радиаторов (не более 0,5°C/Вт для алюминиевых и 0,2°C/Вт для медных) и контроль скорости вращения вентилятора. При снижении оборотов на 20% от номинала (обычно 3000–5000 об/мин) необходимо заменить подшипники или двигатель. Для ЗУ с пассивным охлаждением критически важно соблюдать зазоры между компонентами: не менее 10 мм для естественной конвекции и 20 мм при принудительном обдуве.
