Как сделать ультрафиолетовую лампу в домашних условиях

Ультрафиолетовые лампы применяются для дезинфекции поверхностей, проверки банкнот, отверждения полимерных смол и даже в медицинских целях. Промышленные модели стоят от 3 000 до 15 000 рублей, но аналогичную конструкцию можно собрать самостоятельно за 1 500–2 500 рублей. В этом руководстве рассмотрен процесс сборки лампы с длиной волны 365–395 нм – оптимальный диапазон для большинства задач, включая работу с флуоресцентными материалами и фотополимерами.

Основные компоненты: УФ-светодиоды мощностью 5–10 Вт (например, модели 3535 или 5050 с плотностью тока 350 мА), алюминиевый радиатор с площадью рассеивания не менее 50 см², драйвер постоянного тока на 12 В и корпус из негорючего материала. Для точного контроля спектра используйте светодиоды с заявленной длиной волны ±5 нм. Избегайте дешёвых аналогов без сертификатов – они часто выдают нестабильный спектр и быстро деградируют.

Ключевой этап – расчёт теплового режима. При токе 700 мА светодиод нагревается до 80–90°C, что сокращает срок службы до 5 000 часов. Для охлаждения подойдёт радиатор с термопастой Arctic MX-4 и вентилятором 40×40 мм на 12 В. Без активного охлаждения мощность лампы придётся снизить на 30–40%. Также учтите, что УФ-излучение опасно для глаз и кожи – используйте защитные очки ANSI Z87.1 и работайте в перчатках.

Какие компоненты нужны для сборки УФ-лампы

Основу УФ-лампы составляют светодиоды или газоразрядные трубки с длиной волны 254 нм (для дезинфекции) или 365–405 нм (для полимеризации). Светодиоды типа UV-C (например, Seoul Viosys CUD8AF1A) обеспечивают высокую эффективность при низком энергопотреблении, но требуют радиатора для отвода тепла. Газоразрядные лампы (ртутные или амальгамные) дешевле, но менее долговечны и нуждаются в балласте для стабилизации тока. Выбор зависит от задачи: для стерилизации подойдут лампы на 254 нм, для сушки гель-лака – 365–395 нм.

Ключевые элементы сборки:

• Источник питания: драйвер постоянного тока (для светодиодов) или электронный балласт (для газоразрядных ламп). Для светодиодов на 10 Вт подойдет драйвер на 350 мА, 30–36 В. Балласт должен соответствовать мощности лампы (например, 11 Вт для компактной УФ-трубки).
• Корпус: алюминиевый профиль с отражателем (коэффициент отражения ≥90%) или пластиковый корпус с УФ-стойким покрытием (например, поликарбонат с добавкой сажи). Для мобильных устройств используют герметичные корпуса с классом защиты IP65.
• Охлаждение: пассивный радиатор (для светодиодов мощностью до 50 Вт) или вентилятор (для систем свыше 100 Вт). Алюминиевые радиаторы с ребрами увеличивают площадь рассеивания тепла на 30–40%.
• Защитные элементы: кварцевое стекло (пропускает УФ-излучение, блокирует озон) или акриловое стекло с УФ-фильтром (для безопасности). Датчик присутствия (ИК или ультразвуковой) предотвращает случайное облучение.

Дополнительные компоненты зависят от назначения: таймер (для дозированного облучения), диммер (регулировка интенсивности), датчик влажности (для дезинфекции помещений). Для сборки потребуются инструменты: паяльная станция (температура 300–350°C), мультиметр (для проверки напряжения), термоклей (фиксация светодиодов). При работе с ртутными лампами обязательны средства защиты: перчатки, очки с УФ-фильтром, вытяжка.

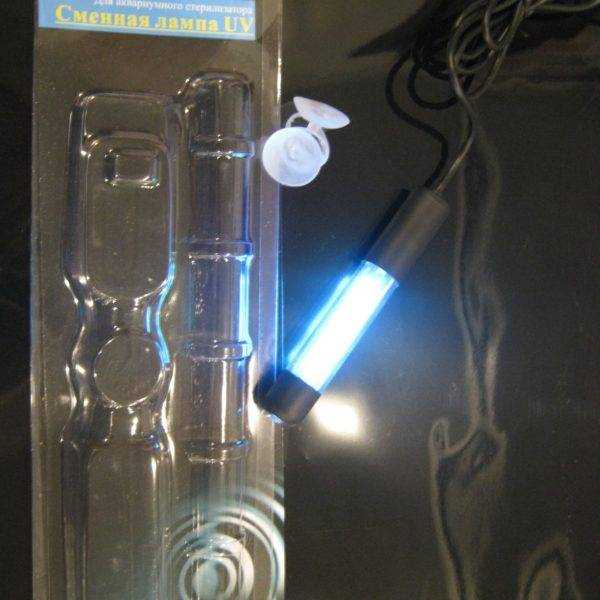

Как выбрать подходящий УФ-светодиод или лампу

Первый параметр – длина волны. УФ-излучение делится на три диапазона: UVA (315–400 нм), UVB (280–315 нм) и UVC (100–280 нм). Для полимеризации гель-лаков подходит UVA (365–405 нм), для дезинфекции – UVC (254–280 нм). Светодиоды с длиной волны 395 нм дешевле, но менее эффективны для профессиональных ламп. Проверяйте маркировку: надпись «365 nm» гарантирует стабильную работу с большинством материалов.

Мощность излучения измеряется в милливаттах на квадратный сантиметр (мВт/см²). Для домашней лампы достаточно 4–6 мВт/см², профессиональные модели выдают 8–12 мВт/см². Светодиоды мощностью ниже 3 мВт/см² не обеспечат равномерного отверждения. При выборе лампы накаливания с УФ-фильтром ориентируйтесь на 9–15 Вт – меньшая мощность не даст нужного эффекта.

Тип источника света определяет срок службы и энергоэффективность. Светодиоды служат 20 000–50 000 часов, не нагреваются и потребляют в 5–10 раз меньше энергии, чем ртутные лампы. Ртутные лампы дешевле, но требуют замены каждые 1000–2000 часов и содержат опасные вещества. Для портативных устройств выбирайте COB-светодиоды – они компактнее и равномернее распределяют излучение.

Размер и форма излучающей поверхности влияют на равномерность облучения. Для маникюрных ламп оптимальна площадь 10×10 см с 4–6 светодиодами. В дезинфекционных приборах используют трубчатые лампы длиной 15–30 см или матрицы из 10–20 светодиодов. Избегайте точечных источников – они создают «мертвые зоны» и требуют дополнительных отражателей.

Питание и управление – критически важные аспекты для стабильной работы. Светодиоды требуют драйвера с током 350–700 мА и напряжением 3–3,6 В. Дешевые блоки питания без стабилизации тока сокращают срок службы на 30–50%. Для ламп с таймером выбирайте модели с микроконтроллером, а не механическим реле – точность срабатывания ±1 секунда против ±5 секунд.

Дополнительные функции зависят от задачи. Для маникюрных ламп нужны сенсорное включение и автоматическое отключение через 30–120 секунд. Дезинфекционные приборы должны иметь защитный экран и датчик открытия крышки. В промышленных установках важна возможность регулировки мощности – например, ШИМ-контроллер с диапазоном 10–100%.

Сертификация и безопасность – обязательные условия. Для UVC-ламп проверяйте наличие сертификата IEC 62471 (оценка фотобиологической опасности). Светодиоды должны соответствовать RoHS – это гарантирует отсутствие свинца и ртути. Избегайте китайских ламп без маркировки CE или FCC – они могут превышать допустимые нормы излучения в 2–3 раза.

Подготовка корпуса и системы охлаждения

Корпус УФ-лампы должен выдерживать нагрев до 80–100°C без деформации. Оптимальные материалы – алюминиевый сплав 6061-T6 или нержавеющая сталь AISI 304 толщиной 1,5–2 мм. Алюминий легче и лучше отводит тепло, но сталь устойчивее к механическим повреждениям. Избегайте пластика: даже термостойкие полимеры (например, PPS) со временем теряют прочность под УФ-излучением.

Размеры корпуса зависят от мощности лампы. Для 30-ваттной УФ-лампы достаточно коробки 150×100×80 мм. При расчете габаритов учитывайте зазор 20–30 мм между лампой и стенками для циркуляции воздуха. Внутренние поверхности покройте термостойкой краской (например, на основе кремнийорганических смол) с коэффициентом отражения не менее 85% для повышения эффективности излучения.

Система охлаждения – критически важный элемент. Для ламп мощностью до 50 Вт достаточно пассивного охлаждения: перфорированный корпус с отверстиями диаметром 5–8 мм, расположенными в шахматном порядке. Шаг между отверстиями – 15–20 мм. При мощности свыше 50 Вт требуется активное охлаждение: вентилятор 40×40 мм с расходом воздуха 10–15 CFM (кубических футов в минуту). Подойдет модель с подшипниками скольжения (например, Sunon KDE1204PKVX) – они тише и долговечнее шариковых.

Вентилятор устанавливайте на торцевой стенке корпуса, противоположной лампе, чтобы поток воздуха проходил вдоль всей длины трубки. Для направления потока используйте пластиковые или алюминиевые воздуховоды толщиной 0,5 мм. Угол наклона воздуховода – 30–45° относительно оси лампы. Это предотвратит образование застойных зон и обеспечит равномерное охлаждение.

Термоконтроль обязателен для ламп мощностью от 75 Вт. Используйте термореле KSD301 с порогом срабатывания 70°C или цифровой термостат W1209 с гистерезисом 5°C. Датчик размещайте на расстоянии 10–15 мм от колбы лампы, зафиксировав его термопастой с теплопроводностью не менее 2 Вт/м·К. При превышении температуры система должна отключать питание лампы или увеличивать обороты вентилятора.

Крепежные элементы корпуса – винты M3–M4 из нержавеющей стали или оцинкованной стали с шагом резьбы 0,5 мм. Для герметизации стыков используйте термостойкий силиконовый герметик (например, Dow Corning 732) с рабочей температурой до 260°C. Наносите герметик тонким слоем (0,5 мм) только на сопрягаемые поверхности, избегая попадания внутрь корпуса.

Заземление корпуса – обязательное условие безопасности. Подключите корпус к шине заземления через провод сечением не менее 1,5 мм². Точка подключения должна быть обозначена символом заземления и защищена от коррозии (например, луженой медной клеммой). Проверьте сопротивление между корпусом и заземляющим проводом – оно не должно превышать 0,1 Ом.

Для снижения шума при работе вентилятора установите резиновые демпферы толщиной 3–5 мм между корпусом и крепежными элементами. Используйте виброизолирующие прокладки из силикона или неопрена. Уровень шума не должен превышать 35 дБ на расстоянии 1 метра. При необходимости закройте вентилятор шумопоглощающим кожухом из вспененного полиэтилена толщиной 10 мм.

Сборка электрической схемы и подключение питания

Для питания УФ-лампы используйте драйвер с выходным напряжением 12–36 В постоянного тока и током не менее 350 мА. Подключите драйвер к сети 220 В через предохранитель на 1 А и выключатель с номиналом 250 В/6 А. УФ-светодиоды соедините последовательно, соблюдая полярность: анод первого элемента к катоду второго. При количестве светодиодов более 5 штук добавьте резистор 10–22 Ом мощностью 0,5 Вт для стабилизации тока. Проверьте схему мультиметром в режиме прозвонки перед подачей питания – сопротивление цепи должно составлять 50–150 Ом в зависимости от числа светодиодов.

Избегайте параллельного подключения УФ-светодиодов без индивидуальных резисторов – разброс параметров приведет к неравномерному распределению тока и выходу из строя. Для проверки работоспособности подайте питание на 10 секунд и замерьте ток нагрузки – он должен соответствовать номиналу драйвера ±10%. При превышении тока отключите питание и увеличьте сопротивление резистора на 5–10 Ом.

Тестирование работоспособности и безопасность использования

Первичную проверку УФ-лампы проводите в затемнённом помещении с помощью люминесцентных маркеров или специальных тест-карт. Нанесите на поверхность метку маркером (например, Staedtler Lumocolor) и включите лампу на расстоянии 10–15 см. При исправной работе метка должна светиться ярко-зелёным или синим цветом в течение 5–10 секунд. Если свечение слабое или отсутствует, проверьте:

• целостность УФ-светодиодов (визуально или мультиметром в режиме прозвонки);
• напряжение на выходе блока питания (должно соответствовать номиналу светодиодов ±5%);
• наличие короткого замыкания в цепи.

Для оценки мощности излучения используйте УФ-радиометр (например, UV-340A или аналоги). Направьте датчик прибора на работающую лампу с расстояния 20 см и зафиксируйте показания в мВт/см². Для бытовых задач (дезинфекция, проверка документов) достаточно 0,5–2 мВт/см² в диапазоне 365–395 нм. Превышение 5 мВт/см² требует установки защитного экрана или ограничения времени работы до 30 секунд за сеанс.

Безопасность эксплуатации зависит от длины волны и времени воздействия. УФ-излучение с длиной волны 254 нм (бактерицидное) разрушает ДНК микроорганизмов, но при прямом контакте с кожей вызывает ожоги за 15–30 секунд. Лампы на 365–395 нм (ближний УФ) менее опасны, однако при непрерывном воздействии свыше 10 минут провоцируют фотостарение кожи. Всегда используйте:

1. защитные очки с фильтром UV400 (например, 3M Virtua AP);
2. перчатки из нитрила или латекса;
3. таймер для контроля времени экспозиции.

Проверьте герметичность корпуса лампы, особенно если она собрана на базе ртутных трубок. Утечка паров ртути при повреждении колбы приводит к острому отравлению (ПДК в воздухе – 0,01 мг/м³). Для теста используйте индикаторные трубки (например, ГХ-РТ) или электронный газоанализатор. При обнаружении ртути немедленно проветрите помещение и соберите остатки амальгамы с помощью медной фольги или специального набора.

Электробезопасность тестируйте мультиметром в режиме измерения сопротивления изоляции. Проверьте сопротивление между токоведущими частями и металлическим корпусом – оно должно быть не менее 1 МОм. При значении ниже 0,5 МОм доработайте конструкцию: замените провода на термостойкие (например, Silicone Wire AWG20), установите дополнительную изоляцию из стеклоткани или полиимидной плёнки. Подключайте лампу только через УЗО с током утечки 10 мА.

После сборки проведите ресурсное тестирование: включите лампу на 1 час, затем выключите на 30 минут. Повторите цикл 10 раз. Если светодиоды не теряют яркость более чем на 10% (измеряется люксметром), а блок питания не перегревается выше 60°C, устройство готово к эксплуатации. Для ртутных ламп контролируйте стабильность тока разряда – колебания свыше 5% указывают на неисправность балласта или стартера.

Настройка времени экспозиции для разных задач

Время экспозиции под УФ-лампой зависит от типа материала, его толщины и цели обработки. Для стандартных фотополимерных смол (например, Anycubic UV-sensitive или Elegoo Standard) оптимальный диапазон – 3–8 секунд на слой при толщине 0,05 мм. Превышение 10 секунд ведет к переотверждению, деформации деталей и потере мелких деталей.

При работе с эпоксидными смолами время увеличивается до 15–30 минут для полной полимеризации слоя толщиной 5 мм. Используйте лампу мощностью 36–48 Вт и расстояние 10–15 см от поверхности. Для ускорения процесса добавьте термообработку при 60°C на 1 час после УФ-экспозиции.

• Печать на LCD-принтерах: 6–12 секунд на слой (0,05 мм) при 405 нм.
• Стерилизация инструментов: 30 минут при мощности 50 Вт и расстоянии 20 см.
• Отверждение гель-лака: 30–60 секунд под лампой 36 Вт.
• Полимеризация клея (например, Loctite 3106): 10–15 секунд под точечным источником.

Для проверки времени проведите тест на небольшом образце. Нанесите материал на стекло, экспонируйте с шагом 2 секунды и проверьте твердость по шкале Шора. Записывайте результаты: недоотвержденный слой липнет, переотвержденный – трескается.

При работе с прозрачными материалами (акрил, поликарбонат) время сокращается на 20–30% из-за меньшего поглощения УФ-излучения. Для черных или пигментированных смол увеличьте экспозицию на 40–50% или используйте лампу с длиной волны 385 нм вместо 405 нм.

Автоматизируйте процесс с помощью таймера. Для самодельных ламп подойдет реле времени с шагом 1 секунда (например, модуль NE555 или цифровой таймер на Arduino). Подключите его к блоку питания лампы для точного контроля.

Храните данные по экспозиции в таблице:

Чистка и обслуживание самодельной УФ-лампы

Для удаления пыли и загрязнений с кварцевой колбы применяйте безворсовую салфетку из микрофибры, смоченную в изопропиловом спирте (концентрация не менее 70%). Протирайте поверхность круговыми движениями без сильного нажима – кварцевое стекло хрупкое и может треснуть при механическом воздействии. Избегайте использования воды, ацетона или агрессивных моющих средств: они оставляют разводы и снижают прозрачность колбы на 10–15%.

Проверяйте состояние электродов каждые 50 часов работы. Окисление контактов приводит к падению мощности излучения на 20–30%. Очистите их мелкозернистой наждачной бумагой (P600–P800) или ластиком для удаления налета. Если на электродах заметны глубокие раковины или оплавления, замените их – дальнейшая эксплуатация снизит срок службы лампы в 2–3 раза. При пайке новых контактов используйте припой с температурой плавления не ниже 250°C.

Регулярно контролируйте герметичность корпуса. УФ-лампы чувствительны к влаге: попадание даже 0,1 мл воды внутрь вызывает коррозию внутренних элементов и короткое замыкание. Проверяйте уплотнительные прокладки на предмет трещин и деформаций. Для восстановления герметичности используйте термостойкий силиконовый герметик (рабочая температура до 200°C). Наносите его тонким слоем, избегая попадания на оптические поверхности.

Оптимальная периодичность чистки зависит от условий эксплуатации. В сухих помещениях с низким уровнем пыли (менее 0,1 мг/м³) достаточно обслуживания раз в 100 часов работы. В запыленных или влажных средах интервал сокращается до 30–50 часов. Ведите журнал обслуживания с указанием даты, времени работы и выполненных процедур – это позволит отследить деградацию лампы и спрогнозировать замену компонентов.

При замене кварцевой колбы учитывайте ее спектральные характеристики. Стандартные колбы из кварцевого стекла пропускают УФ-С излучение (200–280 нм), но блокируют часть УФ-В (280–315 нм). Если требуется расширенный спектр, используйте колбы из легированного кварца с добавками оксида титана – они пропускают до 90% излучения в диапазоне 250–350 нм. Перед установкой новой колбы обезжирьте ее поверхность спиртом и проверьте на отсутствие микротрещин с помощью лупы с 10-кратным увеличением.

Храните лампу в вертикальном положении в чехле из плотной ткани или пенопластовом контейнере. Избегайте контакта с металлическими предметами – вибрации и удары приводят к микротрещинам в кварце. Если лампа не используется более 30 дней, включайте ее на 10–15 минут каждые две недели для предотвращения окисления электродов и стабилизации газовой смеси внутри колбы.
