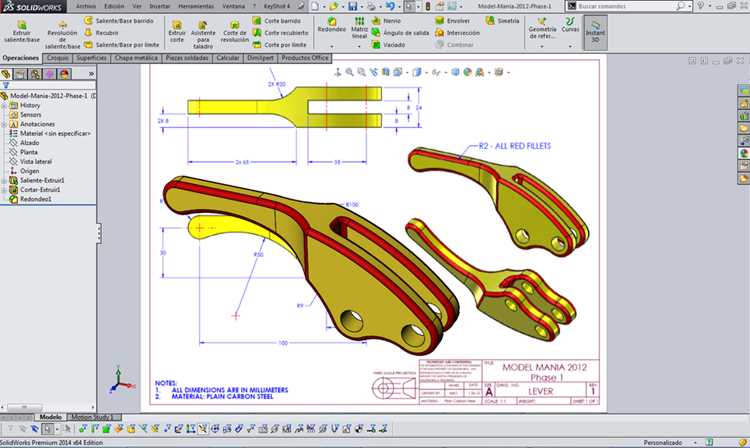

Сборка в SolidWorks – это не просто объединение деталей, а структурированный процесс, требующий точности на каждом этапе. Начиная с версии 2020, программа поддерживает два основных метода: нисходящее и восходящее проектирование. Первый подход удобен для создания сборок с нуля, когда детали разрабатываются непосредственно в контексте сборки, а второй – для интеграции готовых компонентов. Выбор метода зависит от сложности проекта: для простых механизмов (например, редукторов) чаще используют восходящий метод, а для крупных узлов (как автомобильные подвески) – нисходящий.
Перед началом работы убедитесь, что все детали сохранены в одном каталоге или в библиотеке Toolbox, если используете стандартные крепежные элементы. SolidWorks автоматически подгружает зависимости, но при переносе файлов на другой компьютер ссылки могут нарушиться. Чтобы избежать ошибок, используйте Pack and Go (Файл → Pack and Go) – инструмент, который собирает все связанные файлы в один архив. Для сборок с более чем 50 компонентами рекомендуется разбивать их на подсборки по функциональным блокам (например, двигатель, трансмиссия, корпус).
Первый шаг – создание нового файла сборки (Файл → Новый → Сборка). В открывшемся окне выберите шаблон Assembly (по умолчанию – Assembly_mm для метрической системы). Если детали уже существуют, добавьте их через Вставить компоненты (Insert Components) или перетащите из FeatureManager. Для фиксации первой детали (обычно это базовая плита или корпус) используйте команду Зафиксировать (Fix) – она предотвратит случайные смещения. При добавлении последующих компонентов применяйте сопряжения: Совпадение (Coincident), Концентричность (Concentric) и Расстояние (Distance). Избегайте избыточных сопряжений – достаточно 2–3 для каждой детали, иначе система может выдать ошибку переопределения.
Для проверки сборки используйте инструмент Проверить интерференцию (Interference Detection) в меню Инструменты → Оценить. Он выявляет пересечения деталей с точностью до 0,01 мм. Если обнаружены конфликты, скорректируйте сопряжения или измените геометрию деталей. Для динамического анализа подвижных механизмов (например, кривошипно-шатунных) активируйте Motion Study – это позволит визуализировать движение и выявить столкновения на ранних стадиях. Не забывайте сохранять сборку с включенной опцией Сохранить все ссылки (Save All References), чтобы избежать потери связей между файлами.
Создание сборки в SolidWorks: пошаговая инструкция
Откройте SolidWorks и выберите Файл → Новый → Сборка. В окне PropertyManager задайте параметры сборки: единицы измерения (мм, дюймы), шаблон по умолчанию и расположение файла. Для ускорения работы используйте горячие клавиши: Ctrl+N для создания нового документа, затем A для переключения на тип «Сборка». Если сборка содержит стандартные компоненты (болты, подшипники), загрузите их из библиотеки Toolbox через Инструменты → Библиотека проектирования → Toolbox.

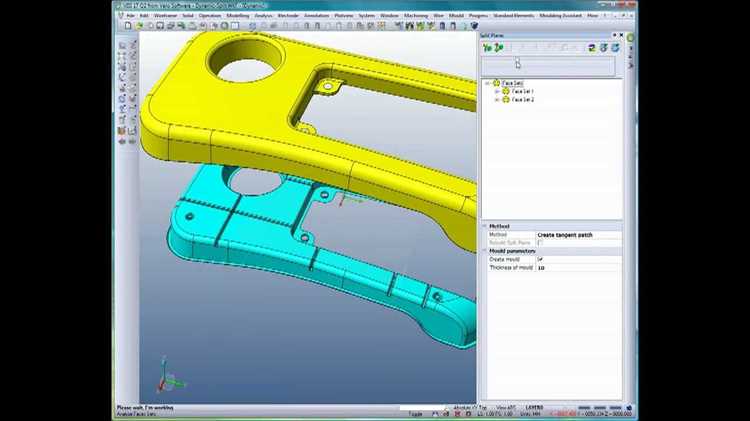

Добавьте первый компонент в сборку методом Вставить компоненты (Shift+A). Выберите деталь из существующих файлов или создайте новую на месте через Создать новую деталь. Зафиксируйте первый компонент, щелкнув правой кнопкой мыши по нему в дереве конструирования и выбрав Фиксировать – это предотвратит его случайное перемещение. Для точного позиционирования используйте сопряжения: Совпадение (выравнивание граней), Концентричность (соосность отверстий) или Расстояние (зазор между поверхностями). Применяйте Авто-сопряжения (Alt при перетаскивании) для быстрого создания связей.
Перед импортом деталей в сборку проверьте их на соответствие требованиям к геометрии и допускам. Убедитесь, что все эскизы полностью определены (синий цвет в дереве конструирования), а сопрягаемые поверхности не имеют разрывов или пересечений. Для деталей с резьбой используйте стандартные библиотеки SolidWorks (например, Toolbox) или создавайте параметрические элементы с точными размерами по ГОСТ/ISO. Пример: для метрической резьбы M10×1.5 задайте диаметр 9.85 мм (внутренний) и 10 мм (наружный) с углом профиля 60°.
Оптимизируйте структуру файлов: переименуйте детали в соответствии с их функцией (например, «Кронштейн_опорный_01.sldprt» вместо «Деталь1.sldprt») и сохраните их в единой папке проекта. Для крупных сборок разделите компоненты на подпапки по функциональным группам (крепеж, корпусные элементы, подвижные части). Исключите дублирование файлов – используйте ссылки на оригиналы через «Вставить компонент» > «Из файла».
| Тип компонента | Требования к подготовке | Инструменты проверки |
|---|---|---|
| Крепежные элементы | Задайте материал (сталь 1045, нержавеющая сталь A2) и параметры резьбы (шаг, класс точности) | FeatureManager > Свойства > Материал; Инструмент «Проверка геометрии» |
| Пластиковые детали | Учтите усадку материала (0.5–2% для ABS) и радиусы скруглений (не менее 0.5 мм) | Анализ уклонов (Draft Analysis); SimulationXpress |
| Сварные узлы | Разделите на отдельные детали с припусками на сварку (1–3 мм) и добавьте фаски под шов | Инструмент «Сварная деталь»; Проверка пересечений |
Для деталей, требующих последующей обработки (сверление, фрезерование), создайте технологические припуски и добавьте примечания в чертежи. Пример: для литой заготовки оставьте 2–3 мм на механическую обработку и укажите это в свойствах детали (Custom Properties > «Припуск_обработка»). Перед сборкой выполните проверку на наличие плавающих граней или несоответствий в сопряжениях с помощью команды «Проверить» (Ctrl+Q) – это сократит время на отладку сборки на 30–40%.
Добавление первой детали и настройка базовой системы координат
Первая деталь в сборке SolidWorks определяет базовую систему координат для всех последующих компонентов. Выберите файл детали через команду Вставить компоненты (Insert Components) или перетащите его из проводника Windows в графическую область. Убедитесь, что деталь не содержит внешних зависимостей (сопряжений, привязок к другим файлам), иначе сборка может вести себя некорректно при изменении исходных данных.
После добавления детали проверьте её положение относительно глобальной системы координат сборки. Если деталь расположена не по центру или под углом, используйте инструмент Переместить компонент (Move Component) с привязкой к исходной точке (0;0;0). Для точной настройки ориентации примените команду Вращать компонент (Rotate Component), задавая углы поворота вокруг осей X, Y или Z вручную или через числовые значения в PropertyManager.
Для фиксации детали в пространстве щелкните правой кнопкой мыши по её имени в дереве конструирования (FeatureManager) и выберите Фиксировать (Fix). Это предотвратит случайные смещения при добавлении других компонентов. Если деталь должна оставаться подвижной, оставьте её без фиксации, но учтите, что это может усложнить последующее сопряжение с другими элементами сборки.
Настройте базовую систему координат, если стандартные оси не соответствуют требованиям проекта. Создайте пользовательскую систему координат через Вставка → Справочная геометрия → Система координат (Insert → Reference Geometry → Coordinate System). Укажите исходную точку и направления осей, используя существующие кромки, грани или вершины детали. Это особенно важно для сборок с нестандартной ориентацией или при экспорте в форматы, требующие специфического расположения осей (например, STEP для CAM-систем).
Сохраните сборку сразу после добавления первой детали, даже если она пока не содержит других компонентов. Используйте команду Сохранить как (Save As) и выберите формат .SLDASM, чтобы избежать потери настроек системы координат и фиксации. В дальнейшем эта деталь станет основой для сопряжений, поэтому её параметры должны быть стабильны и не зависеть от изменений в других файлах.
Использование сопряжений для точного позиционирования элементов
Сопряжения в SolidWorks – инструмент фиксации взаимного расположения деталей с заданными геометрическими условиями. Для базовой сборки используйте Совпадение (Coincident) для плоскостей, граней или кромок, Концентричность (Concentric) для цилиндрических поверхностей и Касательность (Tangent) для соприкосновения криволинейных элементов. При работе с подвижными узлами применяйте Шарнир (Hinge) или Вращение (Revolute) для ограничения степеней свободы. Избегайте избыточных сопряжений: три условия на одну деталь (например, два совпадения и одно расстояние) часто приводят к конфликтам. Для сложных сборок используйте Сопряжение «Путь» (Path Mate), чтобы задать траекторию движения вдоль эскиза или кромки.
- Перед добавлением сопряжений зафиксируйте базовую деталь (Фиксация в контекстном меню). Это предотвратит случайные смещения.
- Для точного позиционирования используйте Расстояние (Distance) или Угол (Angle) с привязкой к реальным размерам чертежа. Пример: задайте зазор 0.5 мм между зубчатыми колесами вместо совпадения граней.
- Включите Динамическое выделение (Dynamic Highlight) в настройках интерфейса – это ускорит выбор нужных элементов при создании сопряжений.
- При конфликтах проверяйте Дерево конструирования (FeatureManager): удаляйте лишние или дублирующиеся условия. Используйте Подавление (Suppress) для временного отключения сопряжений при отладке.
- Для сборок с большим количеством деталей применяйте Группы сопряжений (Mate Groups), чтобы структурировать условия по функциональным узлам (например, «Крепление двигателя», «Передача»).
Проверка конфликтов и корректировка положения деталей
После добавления всех компонентов в сборку запустите инструмент Проверить интерференцию (Интерференция компонентов) через панель Оценить. SolidWorks выделит пересекающиеся объемы красным цветом, а в окне результатов отобразит точные значения наложений в миллиметрах. Для сложных сборок используйте фильтр по подсборкам, чтобы исключить ложные срабатывания на стыках стандартных элементов (например, крепежа).
При обнаружении конфликтов откройте детали в контексте сборки, щелкнув правой кнопкой по компоненту и выбрав Редактировать деталь. Используйте инструмент Переместить компонент (Сопряжения → Переместить) с режимом Физическая динамика, чтобы визуально оценить допустимые перемещения без нарушения существующих сопряжений. Для точной корректировки применяйте числовые значения смещения в полях ΔX, ΔY, ΔZ с шагом 0,1 мм.
Если конфликт вызван неверным сопряжением, удалите или отредактируйте его через дерево конструирования. Для цилиндрических поверхностей замените сопряжение Совпадение на Концентричность с зазором 0,2–0,5 мм, если это допустимо по конструкции. В случае плоских стыков используйте Расстояние вместо Совпадение, задав минимальный зазор 0,1 мм для учета технологических допусков.
Для проверки подвижных узлов активируйте Динамическое моделирование (Инструменты → Дополнения → SolidWorks Motion). Задайте вращательные или поступательные движения с шагом 5–10° (или 1–2 мм) и наблюдайте за траекториями компонентов. Инструмент автоматически выявит столкновения, которые не фиксируются статическим анализом интерференции.
При работе с крупными сборками (>100 деталей) используйте Быструю проверку интерференции с параметром Только видимые компоненты, чтобы сократить время анализа. Для повторяющихся конфликтов создайте Конфигурацию сборки с измененными положениями деталей и сравните результаты проверки между конфигурациями через Сравнить сборки.
Корректировку положения деталей с жесткими допусками выполняйте с помощью Уравнений. Например, для выравнивания зазора между двумя пластинами добавьте уравнение вида "D1@Эскиз1" = "D2@Эскиз2" + 0.3 мм, где D1 и D2 – размеры в эскизах деталей. Это гарантирует сохранение заданного зазора при изменении геометрии.
После устранения конфликтов сохраните сборку с новой версией и выполните повторную проверку интерференции. Экспортируйте отчет в формате .xls или .txt для документирования изменений. Для критических узлов добавьте Заметку в дерево конструирования с описанием причины корректировки и ссылкой на номер изменения в системе PDM.
