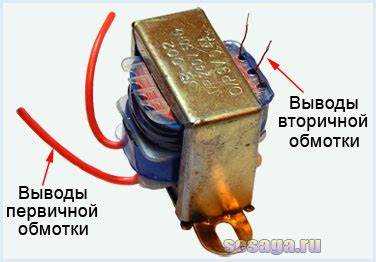

Как расчитать обмотку на трансформатор

Точный расчет обмотки трансформатора определяет его КПД, тепловой режим и долговечность. Ошибка в выборе сечения провода или числа витков на 5–10% приводит к перегреву на 20–30°C, сокращая срок службы изоляции в 2–3 раза. В этой статье приведен алгоритм, который учитывает плотность тока, магнитную индукцию и коэффициент заполнения окна сердечника.

Начинайте с определения мощности трансформатора P_вых (Вт) и входного напряжения U₁ (В). Для однофазных трансформаторов используйте формулу первичной мощности: P₁ = P_вых / η, где η – КПД (0,85–0,95 для мощностей до 1 кВт). Сечение сердечника S_c (см²) рассчитайте по эмпирической зависимости: S_c = √(P₁ / 1,11) для стали Э330 с индукцией 1,2 Тл.

Число витков первичной обмотки N₁ определите по формуле: N₁ = (U₁ × 10⁴) / (4,44 × f × B × S_c), где f – частота (Гц), B – индукция (Тл). Для вторичной обмотки N₂ = N₁ × (U₂ / U₁). Учтите падение напряжения на обмотках: добавьте 3–5% витков для компенсации.

Сечение провода выбирайте по плотности тока j (А/мм²): S_пр = I / j. Для медного провода допустимая плотность тока – 2–4 А/мм² (воздушное охлаждение) или 4–6 А/мм² (принудительное). Проверьте коэффициент заполнения окна k_з: суммарное сечение проводов не должно превышать 0,3–0,4 от площади окна сердечника.

Определение исходных параметров трансформатора перед расчетом

Выбор магнитопровода определяет эффективность трансформатора. Основные параметры: площадь поперечного сечения сердечника (S_c), площадь окна (S_o) и коэффициент заполнения окна (k_o). Для Ш-образных сердечников из электротехнической стали k_o принимают равным 0,3–0,4, для тороидальных – 0,2–0,3. Формула для предварительного расчета S_c (см²): S_c = √(P / (1,11 · f · B · j · k_o)), где B – индукция (0,8–1,2 Тл для стали 3413), j – плотность тока. Для трансформаторов мощностью свыше 500 Вт рекомендуется использовать сердечники с отношением ширины среднего стержня к толщине пакета 1:1,5–1:2.

• Тип нагрузки влияет на выбор схемы обмоток. Для активной нагрузки (лампы, нагреватели) достаточно простой двухобмоточной конструкции. При индуктивной нагрузке (двигатели, дроссели) вводят дополнительные компенсационные обмотки или увеличивают сечение провода на 15–20% для компенсации реактивной мощности.
• Температурный режим определяет класс изоляции. Для трансформаторов с естественным охлаждением при температуре окружающей среды до +40°C используют провода с изоляцией класса A (105°C) или E (120°C). При работе в условиях повышенных температур (+60°C и выше) переходят на классы B (130°C) или F (155°C), что требует корректировки плотности тока в сторону уменьшения на 10–15%.
• Требования к КПД и падению напряжения под нагрузкой задают допуски на расчет. Для силовых трансформаторов КПД должен быть не менее 90–95%, падение напряжения – не более 5–8%. Эти параметры достигаются подбором сечения провода и оптимизацией числа витков с учетом коэффициента трансформации: k = U₁ / U₂ = w₁ / w₂.

После фиксации исходных данных проводят проверку на совместимость параметров. Например, при заданной мощности 300 Вт и напряжении 220/12 В ток вторичной обмотки составит 25 А. При плотности тока 3 А/мм² требуемое сечение провода – 8,33 мм², что соответствует диаметру 3,26 мм. Если окно магнитопровода не позволяет разместить провод такого сечения, корректируют либо плотность тока (увеличивая потери), либо выбирают сердечник с большим S_o. Аналогично проверяют соотношение S_c и S_o: для оптимальной конструкции S_c · S_o ≥ (P · 10⁴) / (2,22 · f · B · j · k_o).

Выбор типа магнитопровода и расчет его геометрических размеров

Тип магнитопровода определяет эффективность трансформатора и зависит от мощности, частоты и условий эксплуатации. Для низкочастотных трансформаторов (50–400 Гц) оптимальны шихтованные магнитопроводы из электротехнической стали марок 3411–3416 с толщиной листа 0,35–0,5 мм. При частотах свыше 1 кГц применяют ферритовые сердечники (например, N87, 3C90) или аморфные сплавы с низкими потерями на вихревые токи. Для импульсных трансформаторов выбирают кольцевые (тороидальные) магнитопроводы из феррита или порошковых материалов (например, MPP, High Flux), обеспечивающие минимальные потери и высокую индукцию насыщения (до 1,5 Тл).

Расчет геометрических размеров начинают с определения сечения магнитопровода S_c по формуле:

• S_c = √(P_габ / (1,11 · f · B_m · j · k_c · k_м)), где
• P_габ – габаритная мощность (Вт),
• f – частота (Гц),
• B_m – максимальная индукция (Тл): 1,2–1,5 для стали, 0,2–0,4 для ферритов,
• j – плотность тока (А/мм²): 2–4 для естественного охлаждения, 5–7 для принудительного,
• k_c – коэффициент заполнения сердечника (0,9–0,95 для стали, 1 для ферритов),
• k_м – коэффициент заполнения окна медью (0,2–0,4).

Для тороидальных сердечников дополнительно рассчитывают внутренний d_вн и внешний d_нар диаметры, а также высоту h по соотношениям: d_нар = d_вн + 2√(S_c/π), h = S_c / (π · (d_нар — d_вн)/2).

При выборе стандартного магнитопровода (например, Ш-образного или П-образного) ориентируются на таблицы производителей, где указаны параметры: площадь сечения S_c, площадь окна S_о, средняя длина магнитной силовой линии l_ср. Для Ш-образных сердечников оптимальное соотношение S_о / S_c = 1,5–2,5. При расчете учитывают запас по мощности 10–20% для компенсации потерь и неравномерности нагрузки. Для высокочастотных применений проверяют удельные потери в материале (Вт/кг) при заданной индукции и частоте по графикам производителя.

Расчет количества витков первичной обмотки с учетом напряжения и частоты

Количество витков первичной обмотки трансформатора определяется по формуле: N₁ = (U₁ × 10⁸) / (4,44 × f × B × S), где U₁ – напряжение первичной обмотки (В), f – частота сети (Гц), B – магнитная индукция в сердечнике (Тл), S – площадь поперечного сечения магнитопровода (см²). Для стандартных электротехнических сталей типа 3411 или 3413 значение B принимают в пределах 1,2–1,6 Тл. Превышение этого диапазона ведет к насыщению сердечника и росту потерь.

При частоте 50 Гц и индукции 1,3 Тл формула упрощается до N₁ ≈ (U₁ × 10⁴) / (2,89 × S). Например, для трансформатора с U₁ = 220 В и S = 10 см² расчет дает 761 виток. Если частота повышается до 400 Гц (авиационные или промышленные сети), количество витков сокращается пропорционально: при тех же параметрах потребуется всего 95 витков.

Площадь сечения магнитопровода S измеряется в месте стыка стержней и ярма. Для Ш-образных сердечников S = a × b, где a – ширина среднего стержня (см), b – толщина набора пластин (см). В тороидальных трансформаторах S = (D – d) × h / 2, где D и d – внешний и внутренний диаметры кольца (см), h – высота сердечника (см). Погрешность в измерении S на 5% увеличивает ошибку в расчете витков на 5–7%.

Магнитная индукция B зависит от материала сердечника. Для ферритов (например, марки N87) B не должна превышать 0,3–0,4 Тл на частотах выше 20 кГц. В низкочастотных трансформаторах с сердечниками из аморфных сплавов (например, Metglas) допустимое значение B достигает 1,5 Тл. Использование неверного значения B приводит к искажению формы тока и перегреву обмотки.

Коэффициент 4,44 в формуле – это произведение числа π/√2, учитывающее синусоидальную форму напряжения. Для несинусоидальных сигналов (например, в импульсных источниках питания) коэффициент корректируют. При прямоугольной форме напряжения его заменяют на 4,0, что увеличивает количество витков на 11%. Игнорирование формы сигнала снижает КПД трансформатора на 8–12%.

Практический расчет требует учета падения напряжения на активном сопротивлении обмотки. Для медного провода диаметром 0,5–1,5 мм падение составляет 2–5% от U₁. Чтобы компенсировать потери, количество витков увеличивают на соответствующий процент. Например, при U₁ = 220 В и падении 3% расчетное значение N₁ умножают на 1,03.

В трансформаторах с несколькими первичными обмотками (например, на 110/220 В) витки рассчитывают для максимального напряжения. Для переключения на пониженное напряжение используют отводы. При этом количество витков для 110 В должно составлять ровно половину от 220 В. Ошибка в 1–2 витка вызывает дисбаланс токов и перегрев при параллельном включении обмоток.

Проверка расчетов проводится экспериментально. Собранный трансформатор подключают к источнику пониженного напряжения (например, 10–20 В) и измеряют выходное напряжение холостого хода. Если оно отличается от расчетного более чем на 5%, корректируют количество витков. Для точной настройки добавляют или удаляют по 1–2 витка, контролируя изменение напряжения мультиметром.

Определение сечения провода для обмоток по току и плотности нагрузки

Сечение провода обмотки трансформатора вычисляется по формуле: S = I / j, где S – площадь поперечного сечения в мм², I – действующий ток в амперах, j – допустимая плотность тока в А/мм². Для медных проводов в трансформаторах с естественным охлаждением j принимают равной 2–3 А/мм² при мощности до 1 кВт и 1,5–2,5 А/мм² для мощностей свыше 1 кВт. Алюминиевые провода требуют увеличения сечения на 30–40% из-за худшей проводимости. Превышение плотности тока ведет к перегреву, снижению КПД и сокращению срока службы изоляции.

Ток обмотки рассчитывается по формуле I = P / (U × cosφ), где P – мощность нагрузки в ваттах, U – напряжение обмотки в вольтах, cosφ – коэффициент мощности (для активной нагрузки – 1, для индуктивной – 0,8–0,9). Например, для вторичной обмотки с U = 24 В и P = 200 Вт при cosφ = 0,8 ток составит 10,42 А. При плотности тока 2,5 А/мм² минимальное сечение медного провода – 4,17 мм², что соответствует диаметру 2,3 мм (по таблице стандартных сечений).

Для многослойных обмоток с принудительным охлаждением допустимую плотность тока увеличивают на 20–30%, но не более 4 А/мм² для меди. В высокочастотных трансформаторах (f > 20 кГц) сечение корректируют с учетом поверхностного эффекта: глубина проникновения тока для меди при 50 кГц – ~0,3 мм, поэтому используют провода типа литцендрат или фольгу. При выборе сечения учитывают также механическую прочность провода: минимальный диаметр для ручной намотки – 0,3 мм, для станочной – 0,1 мм.

Проверка сечения по падению напряжения: ΔU = (I × ρ × l) / S, где ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), l – длина провода в метрах. Для обмотки длиной 10 м с током 5 А и сечением 2,5 мм² падение напряжения составит 0,35 В. Если ΔU превышает 5% от U, сечение увеличивают. В таблице ниже приведены стандартные сечения и допустимые токи для медных проводов при j = 2,5 А/мм²:

Расчет вторичных обмоток с поправкой на падение напряжения

Падение напряжения на вторичных обмотках трансформатора возникает из-за активного сопротивления провода и индуктивного сопротивления рассеяния. Для точного расчета используйте формулу: U₂ = U_2ном + ΔU, где U_2ном – номинальное напряжение нагрузки, а ΔU – суммарное падение напряжения. При токе нагрузки до 5 А и сечении провода 0,5–1,5 мм² падение на активном сопротивлении составляет 0,1–0,3 В на метр длины обмотки. Индуктивное падение зависит от конструкции: для броневых трансформаторов оно достигает 3–5% от U_2ном

Для компенсации падения напряжения увеличьте число витков вторичной обмотки на 5–10% относительно расчетного значения. Например, если по номиналу требуется 100 витков, намотайте 105–110. При работе на выпрямитель с емкостной нагрузкой учитывайте дополнительное падение на диодах: для кремниевых диодов – 0,7–1,2 В на каждый, для диодов Шоттки – 0,3–0,5 В. В импульсных трансформаторах с частотой выше 20 кГц падение напряжения на активном сопротивлении снижается в 2–3 раза из-за поверхностного эффекта, но возрастает влияние индуктивности рассеяния.

Практический метод корректировки: измерьте напряжение на вторичной обмотке без нагрузки (U_2хх) и под нагрузкой (U_2нагр). Разница ΔU = U_2хх – U_2нагр покажет реальное падение. Если ΔU превышает 5% от U_2ном, пересчитайте обмотку с поправочным коэффициентом k = U_2хх / U_2ном. Для трансформаторов мощностью до 100 Вт допустимо падение до 8%, свыше 500 Вт – не более 3%.

При намотке многовитковых обмоток (свыше 500 витков) используйте провод с эмалевой изоляцией класса ПЭТВ-2 или ПЭТ-155 – их удельное сопротивление на 10–15% ниже, чем у ПЭЛ. Для снижения индуктивного падения применяйте секционирование обмоток: разделите вторичную обмотку на 2–4 секции, чередуя их с первичной. В трансформаторах с тороидальным сердечником падение напряжения на 20–30% ниже, чем у стержневых, благодаря меньшему рассеянию магнитного потока.

Проверка заполнения окна магнитопровода и корректировка параметров

После расчета числа витков и выбора диаметра провода проверьте коэффициент заполнения окна магнитопровода (k_з). Для Ш-образных сердечников допустимое значение k_з составляет 0,25–0,35, для тороидальных – 0,3–0,45. Рассчитайте площадь окна (S_ок) по формуле: S_ок = h × c, где h – высота окна, c – ширина окна. Суммарная площадь проводов обмоток (S_пр) определяется как: S_пр = (π × d_из² / 4) × N, где d_из – диаметр провода с изоляцией, N – общее число витков. Коэффициент заполнения: k_з = S_пр / S_ок. Если k_з превышает допустимые значения, уменьшите диаметр провода или выберите магнитопровод с большим окном.

При корректировке параметров учитывайте зависимость между плотностью тока (J) и диаметром провода. В таблице приведены рекомендуемые значения для медного провода при естественном охлаждении:

Если k_з ниже 0,2, увеличьте диаметр провода или добавьте дополнительные обмотки для оптимального использования окна. При невозможности изменения конструкции пересчитайте трансформатор с другим типоразмером магнитопровода, используя соотношение: S_ок × S_ст ≥ (P_габ × 10⁴) / (2,22 × f × B × J × k_з × k_м), где S_ст – площадь сечения сердечника, P_габ – габаритная мощность, f – частота, B – индукция, k_м – коэффициент заполнения сердечника (0,9–0,95 для пластин).

Финальная проверка теплового режима и выбор изоляционных материалов

После расчета электрических параметров обмотки трансформатора критически важно оценить тепловые потери и обеспечить их эффективный отвод. Допустимая температура нагрева обмоток зависит от класса изоляции: для класса A (105°C) плотность тока не должна превышать 2,5–3,5 А/мм², для класса F (155°C) – 4–5 А/мм². Превышение этих значений ведет к ускоренному старению изоляции и сокращению срока службы трансформатора на 30–50%. Расчет теплового режима начинают с определения потерь в меди по формуле Pм = I²R, где R – сопротивление обмотки при рабочей температуре, скорректированное на температурный коэффициент меди (0,00393 1/°C).

Для оценки температурного перепада между обмоткой и окружающей средой используют тепловое сопротивление Rθ = ΔT/P, где ΔT – разница температур, P – суммарные потери (медь + сталь). В масляных трансформаторах Rθ составляет 0,05–0,1 °C/Вт, в сухих – 0,15–0,3 °C/Вт. Если расчетный перегрев превышает допустимый для выбранного класса изоляции, увеличивают сечение проводника или применяют принудительное охлаждение. Например, переход с естественной конвекции на обдув снижает температуру обмоток на 15–25°C.

Выбор изоляционных материалов напрямую влияет на надежность и габариты трансформатора. Для межслоевой изоляции в низковольтных обмотках (до 1 кВ) используют кабельную бумагу К-120 толщиной 0,12 мм с электрической прочностью 8–10 кВ/мм. В высоковольтных обмотках (свыше 10 кВ) применяют лакированные ткани ЛШМ-105 или полиимидные пленки типа Kapton с прочностью до 200 кВ/мм. Для межобмоточной изоляции в сухих трансформаторах эффективны стеклотекстолиты СТЭФ толщиной 0,5–2 мм, выдерживающие импульсные перенапряжения до 25 кВ.

Коэффициент заполнения окна магнитопровода изоляцией не должен превышать 0,3–0,4 для сухих трансформаторов и 0,2–0,3 для масляных. Превышение этих значений ухудшает теплоотвод и увеличивает риск пробоя. При проектировании учитывают также стойкость материалов к частичным разрядам: например, эпоксидные компаунды ЭЗК-10 выдерживают до 10⁵ импульсов при напряженности 3 кВ/мм, тогда как обычные лаки – лишь 10³ импульсов.

В трансформаторах с жидкостным охлаждением (масло, эфиры) изоляционные материалы должны быть совместимы с теплоносителем. Бумага КМ-60 пропитывается трансформаторным маслом без потери свойств, сохраняя электрическую прочность 20–25 кВ/мм при 90°C. Синтетические эфиры (например, MIDEL 7131) требуют использования полиэфирных пленок типа Mylar, так как целлюлозные материалы в них набухают. Для герметичных систем применяют фторопластовые прокладки Ф-4, устойчивые к окислению при температурах до 200°C.

Температурные испытания проводят в термокамере с циклическим нагревом: 8 часов при максимальной рабочей температуре, затем 16 часов при комнатной. Критерий успешности – отсутствие снижения сопротивления изоляции более чем на 10% после 1000 часов испытаний. Для ускоренной проверки используют метод «горячего пятна»: термопары устанавливают в наиболее нагретых зонах (обычно верхние слои обмоток), допустимое превышение температуры – не более 10°C над расчетным значением.

При выборе изоляции для высокочастотных трансформаторов (свыше 10 кГц) учитывают диэлектрические потери: тангенс угла потерь (tgδ) не должен превышать 0,01 при рабочей частоте. Полипропиленовые пленки PPLP толщиной 0,05 мм имеют tgδ = 0,0005 при 100 кГц, что в 20 раз ниже, чем у бумаги. Для импульсных трансформаторов критична стойкость к частичным разрядам: слюдяные ленты Samica толщиной 0,08 мм выдерживают до 10⁶ импульсов при напряженности 5 кВ/мм, тогда как полиэтилентерефталат – лишь 10⁴ импульсов.
