Транзисторный генератор – это устройство, преобразующее энергию источника постоянного тока в переменное напряжение заданной частоты. В основе его работы лежит положительная обратная связь, обеспечивающая самовозбуждение колебаний. Наиболее распространённые схемы: LC-генераторы (например, схема Хартли или Колпитца) и RC-генераторы (как в мосте Вина). Выбор типа зависит от требуемой частоты: LC-генераторы эффективны в диапазоне от десятков килогерц до сотен мегагерц, RC-генераторы – до единиц мегагерц.
В LC-генераторе колебательный контур определяет частоту по формуле f = 1/(2π√(LC)). Для стабильной работы коэффициент усиления транзистора должен компенсировать потери в контуре. В схеме Колпитца обратная связь реализуется через ёмкостный делитель, а в Хартли – через индуктивный. Критическое значение имеет выбор транзистора: для высокочастотных генераторов подходят биполярные транзисторы (например, 2N2222) или полевые (JFET типа 2N3819), обеспечивающие низкий уровень шумов и высокую крутизну.
Температурная стабильность генератора зависит от параметров элементов. Для минимизации дрейфа частоты используют конденсаторы с низким температурным коэффициентом (например, керамические NP0) и катушки индуктивности с ферритовыми сердечниками. В RC-генераторах стабильность достигается за счёт термостабильных резисторов и конденсаторов. При проектировании рекомендуется применять буферные каскады для развязки генератора от нагрузки, что предотвращает изменение частоты при подключении внешних цепей.
Практическая настройка генератора требует осциллографа для контроля формы сигнала и частотомера для точной подстройки. Начальная амплитуда колебаний регулируется изменением глубины обратной связи – например, подбором резистора в цепи эмиттера или базы транзистора. Для снижения гармонических искажений используют фильтры нижних частот или ограничители амплитуды на диодах. В высокочастотных схемах критически важно учитывать паразитные ёмкости и индуктивности монтажа, минимизируя длину проводников.
Как выбрать тип транзистора для генератора с заданной частотой
Частота генерации напрямую зависит от граничной частоты транзистора fT. Для стабильной работы на частоте f выбирайте прибор с fT в 3–5 раз выше. Например, для генератора на 10 МГц подойдут транзисторы с fT ≥ 30 МГц, такие как КТ315 (300 МГц) или 2N2222 (250 МГц). При частотах выше 100 МГц рассматривайте СВЧ-транзисторы: BFR92 (5 ГГц), BFG591 (7 ГГц).
Тип проводимости влияет на схемотехнику. NPN-транзисторы (2N3904, BC547) проще в реализации LC-генераторов, но для низкочастотных RC-генераторов (до 1 МГц) могут использоваться PNP (2N3906). В высокочастотных схемах (СВЧ) предпочтительны NPN из-за меньших паразитных емкостей и более высокой подвижности электронов.
- Малосигнальные транзисторы (КТ368, 2SC9018) – оптимальны для генераторов до 500 МГц. Имеют низкий уровень шумов и малые входные/выходные емкости (Cbe ≤ 1 пФ, Cbc ≤ 0.5 пФ).
- Мощные транзисторы (IRF510, BLF188) – требуются для генераторов с выходной мощностью >1 Вт. Выбирайте приборы с высоким коэффициентом усиления по току hFE (≥50) и низким сопротивлением насыщения (RCE(sat) ≤ 0.5 Ом).
- СВЧ-транзисторы (ATF-33143, HEMT) – для частот >1 ГГц. Критичны параметры: fmax (максимальная частота генерации) и коэффициент шума (NF ≤ 1 дБ).
Коэффициент усиления по току hFE должен обеспечивать самовозбуждение схемы. Для LC-генераторов (например, Хартли) минимальное значение – 20–30. В RC-генераторах (мост Вина) требуется hFE ≥ 100. Проверяйте зависимость hFE от тока коллектора: для малых токов (≤1 мА) выбирайте транзисторы с высоким hFE при низких токах (BC550, MPSA18).
Паразитные параметры ограничивают верхнюю частоту. Основные из них:
- Емкость коллектор-база Cbc – снижает добротность контура. Для частот >100 МГц выбирайте транзисторы с Cbc ≤ 0.3 пФ (например, BFR93A).
- Время задержки td – влияет на фазовый сдвиг. Для импульсных генераторов (мультивибраторы) критично td ≤ 10 нс (2N7000, BS170).
- Тепловое сопротивление Rth – важно для мощных генераторов. При рассеиваемой мощности >1 Вт используйте транзисторы с Rth(j-c) ≤ 10 °C/Вт (IRFZ44N, 2N3055).
Примеры подбора для конкретных задач:
- Генератор на 1 МГц: КТ3102 (fT = 150 МГц, Cbc = 1.5 пФ) или 2N3904. Просты в настройке, дешевы.
- Генератор на 100 МГц: BFR91A (fT = 5 ГГц, Cbc = 0.25 пФ). Требует согласования импедансов и экранирования.
- Генератор на 2.4 ГГц: ATF-54143 (fmax = 6 ГГц, NF = 0.5 дБ). Используется с микрополосковыми линиями и подстройкой фазы.
Для экспериментальных схем проверяйте параметры в datasheet: даже транзисторы одной серии могут отличаться по fT на 20–30%.

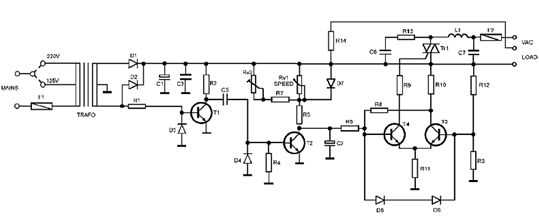

Расчет параметров колебательного контура в схеме генератора
Колебательный контур в транзисторном генераторе определяет частоту генерации и стабильность работы. Основные параметры – индуктивность катушки (L) и емкость конденсатора (C) – рассчитываются по формуле Томсона: f = 1/(2π√(LC)). Для генерации на частоте 1 МГц при L = 10 мкГн требуется C ≈ 2,53 нФ. Допуск компонентов не должен превышать ±5%, иначе частота сместится за пределы допустимого диапазона.
Добротность контура (Q) влияет на амплитуду и чистоту сигнала. Для LC-контура Q = (1/R)√(L/C), где R – эквивалентное сопротивление потерь. При Q < 10 генерация становится неустойчивой, а при Q > 100 возрастает риск паразитных колебаний. Оптимальное значение – 30–70. Для повышения Q используют катушки с ферритовыми сердечниками и конденсаторы с низким тангенсом угла потерь (например, керамические NP0).
Температурная стабильность контура критична для долговременной работы. Температурный коэффициент частоты (ТКЧ) зависит от ТКИ катушки и ТКЕ конденсатора. Для минимизации дрейфа частоты выбирают компоненты с противоположными температурными коэффициентами: например, катушку с ТКИ +50 ppm/°C и конденсатор с ТКЕ −50 ppm/°C. В прецизионных схемах применяют термокомпенсированные конденсаторы (группы C0G/NP0) и катушки на керамических каркасах.
Практический пример: для генератора на 5 МГц с катушкой L = 5 мкГн и Q = 50 требуется конденсатор C = 202 пФ (стандартный номинал 200 пФ с подстройкой). Эквивалентное сопротивление потерь R = 1,57 Ом. При использовании транзистора с крутизной S = 20 мА/В коэффициент обратной связи β = 0,05 обеспечит устойчивую генерацию. Подстройка частоты осуществляется триммером 10–50 пФ, включенным параллельно основному конденсатору.
Методы стабилизации амплитуды выходного сигнала транзисторного генератора
Стабилизация амплитуды в транзисторных генераторах критична для предотвращения искажений и обеспечения долговременной работы устройства. Наиболее распространённый метод – автоматическая регулировка усиления (АРУ), реализуемая через цепь обратной связи с детектором огибающей. В схеме с биполярным транзистором детектор на диоде (например, 1N4148) выпрямляет часть выходного сигнала, а полученное постоянное напряжение подаётся на базу транзистора через фильтр нижних частот (R=10 кОм, C=10 мкФ). Это позволяет компенсировать колебания амплитуды при изменении температуры или напряжения питания в пределах ±15%.
Для генераторов с высокими требованиями к линейности применяют дифференциальные каскады с токовым зеркалом. В схеме на двух транзисторах (например, КТ315) токовое зеркало на p-n-p транзисторах стабилизирует рабочую точку, ограничивая размах выходного сигнала на уровне 0,7 В от пикового значения. При этом температурный дрейф амплитуды не превышает 0,1% на 10°C, что втрое лучше пассивных методов. Важно подбирать транзисторы с близкими параметрами h21Э (разброс не более 5%).
Отрицательная обратная связь (ООС) по напряжению – эффективный способ стабилизации, особенно в LC-генераторах. Включение резистора Rос=1 кОм между коллектором и базой транзистора снижает коэффициент усиления каскада, но уменьшает нестабильность амплитуды до 2–3% при изменении напряжения питания на ±20%. Для устранения влияния ООС на частоту генерации используют частотно-зависимые цепи, например, RC-фильтр с постоянной времени τ=10 мс.
В генераторах с кварцевой стабилизацией частоты амплитуду стабилизируют ограничителями на стабилитронах. Пара стабилитронов (например, Д814А) включается встречно-параллельно в цепь обратной связи, ограничивая размах сигнала на уровне напряжения стабилизации (8,2 В). Метод прост, но вносит нелинейные искажения до 5%, поэтому применим только для сигналов с низкими требованиями к чистоте спектра. Для снижения искажений последовательно со стабилитронами включают резисторы по 100 Ом.
Термокомпенсация необходима в генераторах, работающих в широком температурном диапазоне. В схеме с полевым транзистором (например, КП303) терморезистор с отрицательным ТКС (NTC) включается в цепь затвора. При повышении температуры сопротивление терморезистора падает, уменьшая смещение на затворе и компенсируя рост крутизны транзистора. Для диапазона −20…+60°C подбирают терморезистор с B=3900 К и номиналом 10 кОм при 25°C, что обеспечивает стабильность амплитуды ±0,5%.
В импульсных генераторах амплитуду стабилизируют пиковыми детекторами с усилителем ошибки. Выходной сигнал детектируется диодом Шоттки (например, BAT46), а постоянная составляющая сравнивается с опорным напряжением на операционном усилителе (LM358). Выход ОУ управляет током базы транзистора через резистор 4,7 кОм, поддерживая амплитуду импульсов с точностью ±1% при частоте до 1 МГц. Для устранения самовозбуждения в цепь обратной связи добавляют конденсатор 100 пФ.
При проектировании генераторов с цифровым управлением амплитудой используют ШИМ-модуляцию с фильтрацией. Микроконтроллер формирует ШИМ-сигнал, который после LC-фильтра (L=10 мГн, C=1 мкФ) подаётся на базу транзистора через эмиттерный повторитель. Разрешение ШИМ в 10 бит позволяет регулировать амплитуду с шагом 0,1% в диапазоне 0,1–5 В. Для снижения пульсаций частоту ШИМ выбирают не менее чем в 100 раз выше частоты генерации, а фильтр настраивают на подавление гармоник не менее 40 дБ.
Для сборки LC-генератора на биполярном транзисторе потребуется схема Хартли или Колпитца – обе подходят для частот от 100 кГц до 10 МГц. Основные компоненты: транзистор (например, КТ315 или 2N3904), катушка индуктивности L (5–50 мкГн), конденсаторы C1 и C2 (100–1000 пФ), резисторы R1 (10–100 кОм) и R2 (1–10 кОм), а также конденсатор связи C3 (10–100 нФ). Питание – 5–12 В. Монтаж удобнее вести на макетной плате с последующим переносом на печатную.
Катушку индуктивности наматывают на ферритовом кольце (например, 2000НМ) или каркасе диаметром 8–10 мм. Для частоты 1 МГц при C = 220 пФ требуется L ≈ 115 мкГн. Число витков рассчитывают по формуле: N = √(L / (AL · 10-9)), где AL – коэффициент индуктивности сердечника (для феррита 2000НМ – 1600 нГн/виток²). Витки укладывают плотно, без зазоров, используя провод ПЭВ-2 диаметром 0,2–0,3 мм.
Настройка начинается с проверки режима транзистора по постоянному току. Подключите мультиметр в режиме измерения напряжения между коллектором и эмиттером (UКЭ). При правильной работе оно должно составлять 0,5–0,7 от напряжения питания. Если UКЭ близко к 0 или Uпит, измените номиналы R1 и R2. Для КТ315 оптимальное UБЭ – 0,6–0,7 В.
Таблица типовых значений компонентов для генератора на 1 МГц:
| Компонент | Номинал | Примечание |
|---|---|---|
| Транзистор | КТ315 / 2N3904 | fT ≥ 100 МГц |
| L | 115 мкГн | Намотка на феррите 2000НМ |
| C1, C2 | 220 пФ | Керамические, группа NP0 |
| R1 | 47 кОм | Регулировка тока базы |
| R2 | 4,7 кОм | Стабилизация режима |
| C3 | 47 нФ | Развязка по питанию |
Частоту генерации корректируют подбором C1 и C2. Формула Томсона: f = 1 / (2π√(L · C)), где C – эквивалентная ёмкость контура (для схемы Колпитца C = C1·C2 / (C1 + C2)). При необходимости точной подстройки параллельно L включают подстроечный конденсатор 5–30 пФ. Измеряйте частоту частотомером или осциллографом с функцией измерения периода.
Для снижения гармоник и повышения стабильности добавьте буферный каскад на втором транзисторе (например, эмиттерный повторитель). Выходное сопротивление генератора без буфера – 50–500 Ом, что может влиять на нагрузку. При работе на антенну используйте согласующий трансформатор или П-контур. Избегайте длинных проводников в цепи обратной связи – это приводит к паразитным колебаниям на высших гармониках.

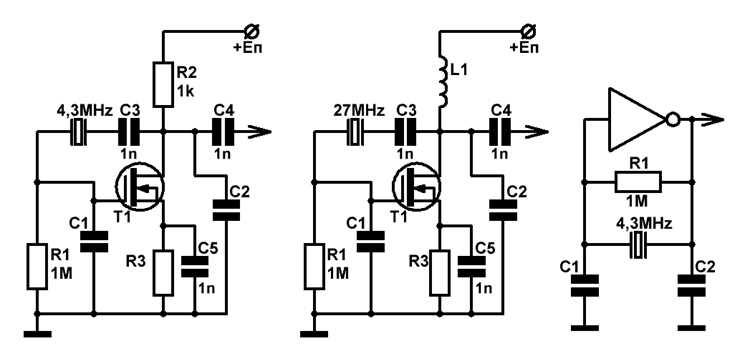

Типичные неисправности и способы их устранения в транзисторных генераторах
Отсутствие генерации часто вызвано обрывом в цепи обратной связи или пробоем транзистора. Проверьте резисторы в базе и эмиттере на соответствие номиналам (допуск ±5%), измерьте напряжение на коллекторе – при исправном транзисторе оно должно составлять 0,5–0,7 от напряжения питания. Замените транзистор, если мультиметр в режиме проверки диодов показывает короткое замыкание между коллектором и эмиттером. Для схем с LC-контуром убедитесь в отсутствии обрывов в катушке индуктивности (индуктивность должна быть в пределах расчётных значений ±10%) и исправности конденсаторов (ёмкость не ниже 90% от номинала).
Нестабильная частота генерации возникает при дрейфе параметров элементов или паразитных связях. Проверьте температурную стабильность резисторов в цепи смещения – используйте прецизионные резисторы с ТКС не хуже 50 ppm/°C. Исключите наводки, экранировав LC-контур и сигнальные цепи, а также сократив длину проводников до минимума. При самовозбуждении на гармониках добавьте ферритовые бусины в цепь питания или замените транзистор на экземпляр с более высокой граничной частотой (fT должна превышать рабочую частоту генератора в 5–10 раз).
