Измерение напряжения 12В – базовая операция при диагностике автомобильных аккумуляторов, блоков питания, светодиодных лент и других устройств. Стандартный диапазон для свинцово-кислотных АКБ составляет 12,6–12,8В при полном заряде и 11,9В при разряде до 50%. Для проверки потребуется мультиметр с разрешением не менее 0,1В и режимом измерения постоянного напряжения (DCV).
Неправильная настройка прибора или подключение щупов приводит к ошибкам в ±0,5В и более. Например, при измерении на пределе 20В вместо 200В точность снижается в 10 раз. Щупы должны быть подключены: красный – в гнездо VΩmA, черный – в COM. Полярность важна только при проверке источников с фиксированным направлением тока.
Перед началом отключите нагрузку от цепи. Паразитные токи от включенных потребителей (например, магнитолы или сигнализации) могут занижать показания на 0,2–0,8В. Если напряжение ниже 11,5В, аккумулятор требует зарядки или замены. Для импульсных блоков питания допустимое отклонение – ±5% (11,4–12,6В).

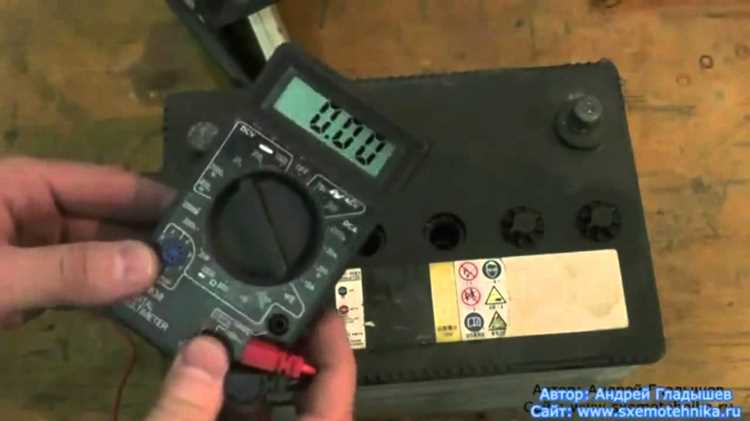

Как выбрать правильный режим мультиметра для измерения напряжения
Для измерения постоянного напряжения 12В установите переключатель мультиметра в сектор DCV (Direct Current Voltage) на значение, превышающее ожидаемое напряжение. Минимальный подходящий диапазон – 20В, так как он обеспечивает достаточную точность без риска перегрузки прибора. Если мультиметр автоматический, выберите режим DCV без указания диапазона – прибор подстроится самостоятельно. Избегайте режима ACV (переменное напряжение), так как он не подходит для проверки источников постоянного тока, например, автомобильных аккумуляторов или блоков питания.
При работе с мультиметрами без автоматического выбора диапазона всегда начинайте с максимального значения (например, 200В), затем постепенно снижайте до ближайшего к измеряемому напряжению. Это предотвращает повреждение прибора при случайном контакте с высоким напряжением. Для 12В оптимальным будет диапазон 20В, который даёт точность до сотых долей вольта. Если на экране отображается «1» или «OL», это сигнал о превышении выбранного диапазона – немедленно переключитесь на более высокий.
Перед подключением щупов убедитесь, что чёрный провод вставлен в гнездо COM, а красный – в VΩmA (или аналогичное для измерения напряжения). Неправильное подключение щупов к гнёздам для измерения тока (10A или mA) приведёт к короткому замыканию и выходу мультиметра из строя. После установки режима коснитесь щупами соответствующих точек цепи: красный – к плюсу, чёрный – к минусу. Полярность важна только для постоянного напряжения – при обратном подключении на экране появится знак «минус».
Подготовка мультиметра и проверка его работоспособности перед тестом
Перед измерением напряжения 12В убедитесь, что мультиметр исправен и настроен корректно. Начните с визуального осмотра: проверьте целостность корпуса, отсутствие трещин на дисплее и повреждений проводов щупов. Особое внимание уделите наконечникам щупов – они должны быть чистыми, без окислов и следов коррозии. При необходимости очистите их мелкозернистой наждачной бумагой или спиртом.
Установите мультиметр в режим проверки постоянного напряжения (DCV). Для измерения 12В выберите предел измерения не менее 20В – это предотвратит перегрузку прибора и обеспечит точность. Если мультиметр автоматический, он сам выберет диапазон, но ручные модели требуют ручной настройки. Ошибка в выборе режима (например, переменное напряжение вместо постоянного) приведет к неверным показаниям.
Проверьте работоспособность мультиметра с помощью встроенного источника питания или эталонного напряжения. Самый простой способ – измерить напряжение собственной батареи прибора (если она съемная). Для 9В батареи показания должны быть в пределах 8,5–9,5В. Альтернатива: используйте заведомо исправный источник 12В (например, автомобильный аккумулятор) и сравните показания с эталонным значением.
- Подключите черный щуп к разъему COM (общий), красный – к разъему VΩmA или V (в зависимости от модели).
- Коснитесь наконечниками щупов друг друга – на дисплее должно появиться значение, близкое к 0 (допустимо ±0,1В).
- Если показания нестабильны или сильно отклоняются, замените щупы или проверьте контакты разъемов.
Проверьте калибровку мультиметра, если есть подозрения на неточность. Для этого используйте прецизионный источник напряжения (например, лабораторный блок питания с точностью ±0,1%) и сравните показания. Допустимая погрешность для бытовых мультиметров – ±0,5–1% от измеряемого значения. Если отклонение больше, прибор нуждается в калибровке или ремонте.
Избегайте проверки мультиметра на высоковольтных источниках (например, 220В) без необходимости – это увеличивает риск повреждения прибора. Если требуется тест на переменном напряжении, используйте режим ACV и выберите предел 200–600В. После проверки сразу переключитесь обратно в режим DCV для измерения 12В.
Завершите подготовку, убедившись, что мультиметр не подвергался механическим ударам или воздействию влаги. Храните прибор в сухом месте при температуре от +10 до +30°C. Перед каждым использованием повторяйте проверку щупов и режима измерения – это займет не более 30 секунд, но исключит ошибки при тестировании 12В цепей.

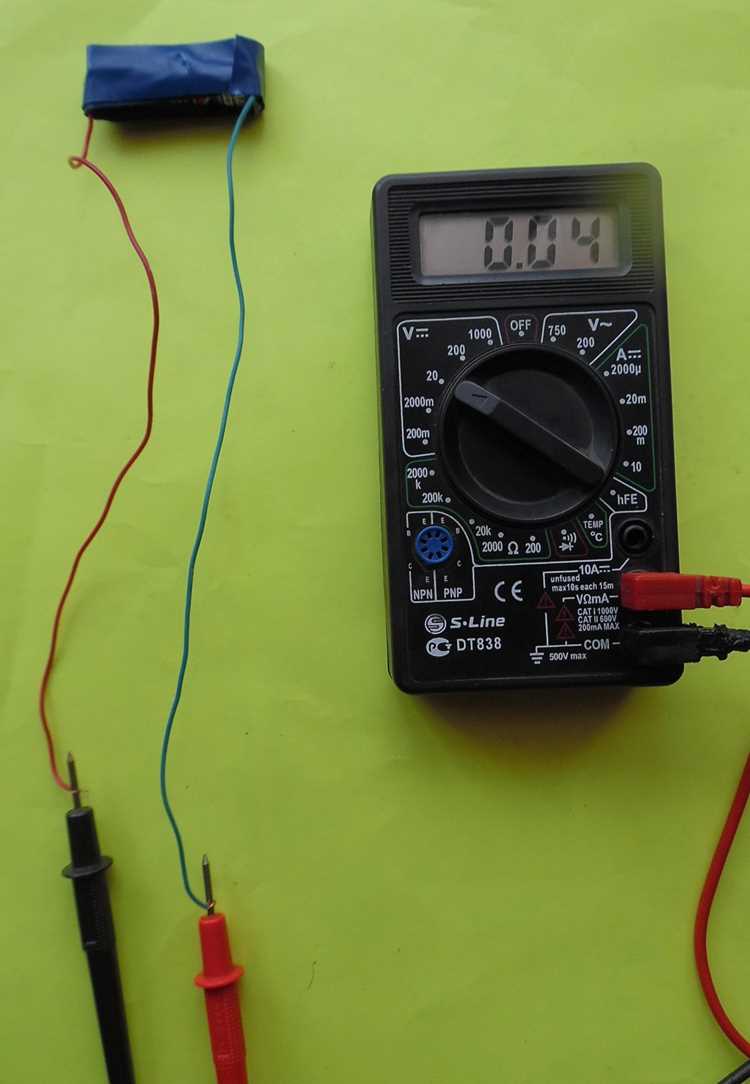

Подключение щупов мультиметра к источнику питания 12В
Перед началом измерений убедитесь, что мультиметр настроен на режим постоянного напряжения (DCV) с пределом измерения не менее 20 В. Для источников 12 В стандартный диапазон 20 В оптимален – он обеспечивает точность до 0,01 В без риска перегрузки прибора. Если мультиметр автоматический, выберите режим «DCV» или «V⎓» и позвольте прибору самостоятельно установить предел.
Подключите чёрный щуп к гнезду «COM» (общий), а красный – к гнезду «VΩmA» или аналогичному, обозначенному для измерения напряжения. Гнёзда с маркировкой «10A» или «20A» предназначены для токовых измерений и не подходят для проверки напряжения. Ошибка в подключении щупов может привести к повреждению мультиметра или искажению показаний.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Подключение красного щупа к «10A» | Нет показаний или перегорание предохранителя | Используйте гнездо «VΩmA» для напряжения |
| Неправильная полярность | Отрицательное значение на экране | |
| Касание щупов друг друга | Короткое замыкание, повреждение прибора | Удерживайте щупы за изолированные ручки |
| Измерение под нагрузкой без учёта падения напряжения | Заниженные показания на 0,3–1 В | Отключите нагрузку или измеряйте на клеммах |
При измерении напряжения на работающем двигателе автомобиля используйте зажимы типа «крокодил» для фиксации щупов. Вибрация может привести к потере контакта и ложным показаниям. Если зажимов нет, плотно прижимайте щупы к клеммам, избегая касания металлических частей кузова – это вызовет короткое замыкание. Для точности повторите измерение 2–3 раза с интервалом в 5 секунд.
Если мультиметр показывает напряжение ниже 11 В на заряженном аккумуляторе, проверьте его под нагрузкой. Подключите нагрузку (например, автомобильную лампу 55 Вт) и измерьте напряжение повторно. Падение ниже 10 В указывает на неисправность аккумулятора или сульфатацию пластин. Для блоков питания 12 В стабильное напряжение должно находиться в пределах 11,8–12,5 В без нагрузки и не опускаться ниже 11,5 В при подключённой нагрузке.
После завершения измерений отключите красный щуп первым, затем чёрный. Это предотвращает случайное короткое замыкание при касании щупов друг друга или металлических поверхностей. Храните мультиметр с отсоединёнными щупами, чтобы избежать разряда батареи через случайное замыкание. Для длительного хранения установите режим «OFF» или извлеките батарею питания.
Чтение показаний на дисплее и определение корректного напряжения
На дисплее мультиметра напряжение 12В отображается в виде числового значения с точностью до десятых или сотых долей вольта. Если прибор показывает 11,8–12,2В при измерении аккумулятора или блока питания, это считается допустимым диапазоном для большинства систем. Значения ниже 11,5В указывают на разряд или неисправность источника, выше 12,6В – на перезаряд или некорректную работу зарядного устройства.
При измерении под нагрузкой (например, при включенном двигателе автомобиля) нормальным считается напряжение 13,5–14,5В. Если мультиметр фиксирует 14,8В и выше, это сигнализирует о проблемах с регулятором напряжения генератора. Для электронных устройств с питанием от 12В допустимое отклонение обычно не превышает ±5%, то есть 11,4–12,6В.
Обращайте внимание на единицы измерения: если мультиметр переключен в милливольты (мВ), показания будут в 1000 раз меньше реального напряжения. Например, 12000 мВ = 12В. Перед началом измерений убедитесь, что прибор настроен на диапазон постоянного напряжения (DCV) не ниже 20В, чтобы избежать перегрузки.
При колебаниях показаний на дисплее проверьте надежность контактов щупов с клеммами. Если значения «прыгают» в пределах 0,1–0,3В, это может быть вызвано плохим соединением или помехами. Для стабилизации используйте зажимы типа «крокодил» вместо стандартных щупов, особенно при работе с автомобильными аккумуляторами.
Если мультиметр показывает отрицательное значение, поменяйте местами щупы: черный должен быть подключен к минусу, красный – к плюсу. На некоторых моделях приборов знак «-» перед числом указывает на обратную полярность, а не на отрицательное напряжение. В цепях с переменной нагрузкой (например, стартер) допустимы кратковременные просадки до 9–10В.
Для проверки точности мультиметра сравните его показания с эталонным источником напряжения, например, лабораторным блоком питания с регулировкой. Если разница превышает 0,2В, прибор требует калибровки или замены. Дешевые модели могут иметь погрешность до 1–2%, что критично при диагностике чувствительной электроники.
При измерении напряжения в цепях с импульсными источниками питания (например, компьютерные блоки питания) используйте режим True RMS, если мультиметр его поддерживает. Обычные приборы могут показывать завышенные или заниженные значения из-за несинусоидальной формы сигнала. Без этого режима погрешность может достигать 10–15%.
Записывайте показания сразу после подключения щупов: некоторые мультиметры автоматически отключаются через 15–30 минут бездействия. Для длительного мониторинга используйте функцию удержания данных (Hold) или подключите прибор к регистратору. При работе с литий-ионными аккумуляторами напряжение ниже 10В свидетельствует о глубоком разряде и возможном повреждении элементов.
Проверка стабильности напряжения при нагрузке и без неё
Стабильность напряжения 12В блока питания или аккумулятора критична для работы устройств с низким допуском к колебаниям. Допустимое отклонение для большинства электронных схем – ±5% (11,4–12,6В). Превышение этих значений приводит к перегреву компонентов или их отказу. Измерения проводят в двух режимах: холостого хода (без нагрузки) и под нагрузкой, имитирующей реальные условия эксплуатации.
Для проверки без нагрузки подключите мультиметр в режиме измерения постоянного напряжения (DCV) к клеммам источника. Запишите показания. Если напряжение выходит за пределы 12,0–12,6В, блок питания или аккумулятор требуют диагностики. У свинцово-кислотных аккумуляторов напряжение холостого хода ниже 12,4В указывает на глубокий разряд или сульфатацию пластин.
Тестирование под нагрузкой выявляет скрытые дефекты. Используйте резистор или лампу накаливания с известным сопротивлением. Для проверки блока питания на 12В и 5А подойдет нагрузка 2,4 Ом (мощность не менее 60 Вт). Подключите её параллельно мультиметру и зафиксируйте напряжение через 30 секунд после подачи питания. Падение ниже 11,4В свидетельствует о недостаточной мощности источника или деградации элементов.
- Минимальные требования к нагрузке:
- Сопротивление: R = U²/P (например, для 60 Вт – 2,4 Ом).
- Мощность резистора: не менее 1,5× расчетной (90 Вт для 60 Вт нагрузки).
- Тип нагрузки: активная (резисторы, лампы), избегайте индуктивных (двигатели, трансформаторы).
При проверке автомобильных аккумуляторов используйте нагрузку 100–200 А (например, нагрузочную вилку). Напряжение под нагрузкой должно оставаться выше 9,6В в течение 10 секунд. Падение ниже 9В указывает на потерю емкости или внутреннее короткое замыкание. Для Li-ion аккумуляторов критично падение ниже 10,8В – это сигнал к немедленной замене.
Динамические колебания напряжения фиксируйте с помощью мультиметра в режиме записи минимумов/максимумов или осциллографа. Пульсации выше 100 мВ (пик-пик) на частоте 100 Гц и выше свидетельствуют о неисправности фильтрующих конденсаторов в блоке питания. Для автомобильных систем допустимы пульсации до 500 мВ при работе генератора.
Сравните результаты измерений с паспортными данными источника. Например, импульсный блок питания на 12В 10А должен выдавать не менее 11,7В при полной нагрузке. Если реальные значения ниже, проверьте:
- Состояние конденсаторов (вздутие, утечка).
- Работу стабилизатора напряжения (для линейных БП).
- Качество контактов (окисление, непропай).
Для длительных испытаний используйте электронную нагрузку с функцией программирования тока. Установите ступенчатое увеличение нагрузки с шагом 1А и фиксируйте напряжение каждые 5 секунд. Постройте график зависимости U(I). Резкие провалы на графике указывают на нелинейность внутреннего сопротивления источника или проблемы с теплоотводом.
Типичные ошибки при измерении 12В и как их избежать
Первая ошибка – неправильный выбор диапазона измерений. Мультиметры часто имеют несколько пределов для постоянного напряжения: 200 мВ, 2 В, 20 В, 200 В и выше. При проверке 12В многие выбирают диапазон 200 В, что снижает точность показаний. Оптимальный выбор – 20 В, так как он обеспечивает максимальное разрешение (обычно до 0,01 В) и исключает погрешности, связанные с перегрузкой входных цепей. Если мультиметр показывает «OL» или «1», значит диапазон выбран неверно – переключитесь на более высокий.
Использование поврежденных или некачественных щупов приводит к нестабильным показаниям. Трещины в изоляции, окисленные контакты или обрыв провода внутри щупа создают дополнительное сопротивление, искажая результаты. Перед измерением проверьте целостность щупов, прозвонив их на режиме проверки сопротивления (Ω). Сопротивление исправных щупов не должно превышать 0,5 Ом. Замените щупы, если мультиметр показывает скачки напряжения при легком покачивании проводов.
Измерение напряжения под нагрузкой без учета падения напряжения – распространенная ошибка. Аккумулятор или блок питания 12В без нагрузки может показывать 12,6 В, но при подключении потребителя (например, лампы 55 Вт) напряжение проседает до 11,8–12,2 В. Это нормально, но если падение превышает 0,5 В на каждые 10 А тока, проверьте состояние проводки, клемм или самого источника питания. Для точной диагностики измеряйте напряжение непосредственно на клеммах аккумулятора и на потребителе.
Игнорирование температурных условий приводит к неверной интерпретации результатов. Напряжение свинцово-кислотного аккумулятора 12В зависит от температуры: при +25°C оно составляет 12,6 В, при −10°C – 12,2 В, а при +40°C – 12,8 В. Если измерять напряжение холодного аккумулятора сразу после запуска двигателя, показания будут занижены из-за низкой химической активности электролита. Дайте аккумулятору прогреться до комнатной температуры или используйте температурные поправочные коэффициенты (обычно +0,003 В на каждый °C ниже +25°C).
