Кнопка удлинителя – деталь, которая выходит из строя чаще всего. Причина – механический износ контактов или поломка пружинного механизма. В 80% случаев проблема решается без замены всего устройства: достаточно разобрать корпус, очистить или подогнуть контакты, и удлинитель снова заработает. Для ремонта понадобятся отвёртка с плоским жалом, мультиметр (опционально) и 5–10 минут времени.
Первый шаг – отключить удлинитель от сети. Даже если кнопка не работает, внутри могут оставаться опасные напряжения. Снимите крышку корпуса, открутив 2–4 винта (обычно под крестовую отвёртку). Осмотрите кнопку: если пластиковые защёлки сломаны, ремонт нецелесообразен – проще купить новую. Если механизм цел, проверьте контакты: окисление или нагар убираются мелкозернистой наждачной бумагой (зерно 800–1200).
Частая неисправность – ослабление пружины, которая возвращает кнопку в исходное положение. Подогните её плоскогубцами, увеличив натяжение на 1–2 мм. Если контакты подвижные, но не замыкаются, проверьте их положение: расстояние между ними должно быть 1–1,5 мм. Для проверки используйте мультиметр в режиме прозвонки – при нажатии кнопки сопротивление должно падать до 0 Ом.
Соберите удлинитель в обратном порядке. Перед включением в сеть убедитесь, что все детали на месте, а провода не касаются подвижных частей. Если кнопка после ремонта работает с заеданием, смажьте механизм силиконовой смазкой (не WD-40 – она оставляет проводящий слой). В большинстве случаев такой ремонт продлевает срок службы удлинителя на 1–2 года.

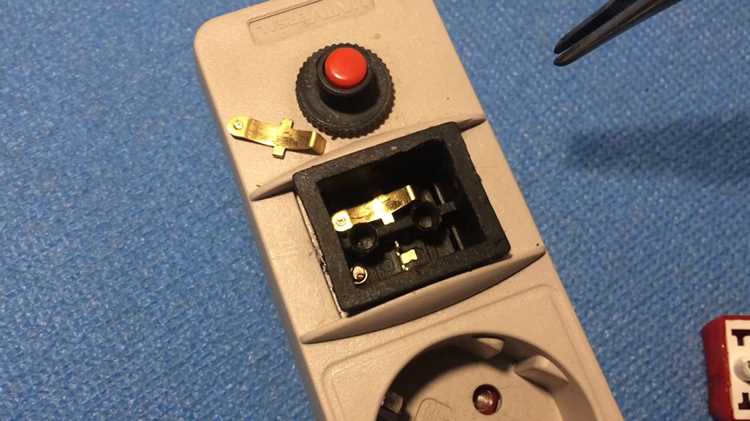

Какие инструменты понадобятся для быстрого ремонта
Для ремонта кнопки удлинителя потребуется минимальный набор инструментов, но каждый из них должен быть под рукой, чтобы не тратить время на поиски. Основные:
- Отвёртка с плоским шлицем (ширина жала 3–4 мм) – для вскрытия корпуса и поддевания фиксаторов.
- Паяльник мощностью 25–40 Вт с тонким жалом – если кнопка неразборная или требуется замена контактов.
- Мультиметр (режим прозвонки) – для проверки целостности цепи до и после ремонта.
- Пинцет или тонкогубцы – для извлечения мелких деталей (пружин, контактных пластин).
- Наждачная бумага (зерно 400–600) или надфиль – для зачистки окисленных контактов.
- Спирт или очиститель контактов (например, KONTAKT 60) – удаление нагара и грязи.
Если кнопка механически сломана (треснул корпус, сломался рычаг), дополнительно пригодится суперклей (цианоакрилат) или термоклей для фиксации деталей. При отсутствии паяльника временно можно использовать токопроводящий клей (например, Контактол), но это менее надёжное решение. Храните инструменты в одном месте – например, в небольшом пластиковом контейнере с ячейками, чтобы не терять время на сборы.
Как разобрать удлинитель без повреждения корпуса
Первым шагом осмотрите корпус на наличие скрытых защелок или винтов. У большинства удлинителей крепежные элементы спрятаны под резиновыми ножками, наклейками или заглушками. Аккуратно подденьте их плоской отверткой или пластиковой картой, избегая сильного нажима – пластик легко трескается. Если винты утоплены в корпус, используйте отвертку с магнитным наконечником или намагниченный стержень для их извлечения.
При отсутствии видимых креплений проверьте соединение половинок корпуса на наличие защелок. Вставьте тонкий пластиковый инструмент (например, медиатор для гитары) в стык и медленно ведите вдоль шва, нажимая на защелки. Начинайте с угла или края, где пластик обычно толще и прочнее. Если корпус не поддается, прогрейте стык феном в течение 20–30 секунд – тепло размягчит пластик, облегчив разъединение.
После снятия одной половины корпуса отсоедините кнопку и провода, запоминая их расположение. Если кнопка фиксируется металлическими лапками, отогните их пассатижами, придерживая корпус, чтобы не сломать пластиковые выступы. При сборке используйте оригинальные винты – замены могут не совпадать по резьбе и повредить корпус. Перед окончательной сборкой проверьте подвижность кнопки и отсутствие замыканий мультиметром.

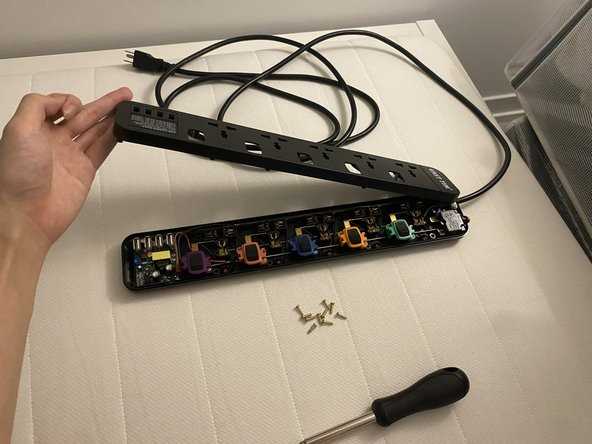

Основные причины поломки кнопки и их диагностика
Второй распространенной причиной является износ возвратной пружины. Если кнопка не фиксируется в положении «включено» или «выключено», пружина либо сломалась, либо потеряла упругость. Проверить это можно, аккуратно разобрав корпус: пружина должна сжиматься и разжиматься без заеданий. При деформации ее заменяют на аналогичную с жесткостью 0,5–1 Н/мм – стандартный параметр для большинства бытовых удлинителей.
| Признак поломки | Вероятная причина | Способ проверки |
|---|---|---|
| Кнопка не фиксируется | Сломана пружина или заклинило механизм | Разборка, осмотр пружины и направляющих |
| Искрение при включении | Окисленные или подгоревшие контакты | Визуальный осмотр, замер сопротивления мультиметром |
| Кнопка нажимается с усилием | Загрязнение или деформация пластиковых направляющих | Очистка от пыли, проверка подвижности штока |
Электрические неисправности, такие как обрыв цепи внутри кнопки, диагностируются мультиметром. Установите прибор в режим прозвонки и проверьте проводимость между входным и выходным контактами в положениях «вкл» и «выкл». Если сопротивление превышает 0,5 Ом в замкнутом состоянии, контакты требуют зачистки или замены. При полном отсутствии проводимости высока вероятность обрыва проводника внутри кнопки – в этом случае ремонт нецелесообразен, проще заменить весь механизм.
Пошаговая замена или ремонт контактов кнопки
Отключите удлинитель от сети и разберите корпус кнопки, открутив 2–4 винта крестовой отвёрткой PH1 или PH0. Если корпус держится на защёлках, подденьте их пластиковой картой или тонкой отвёрткой, избегая повреждения пластика. Осмотрите контакты: окисление выглядит как тёмный налёт, подгар – как оплавленные или почерневшие участки. При сильном износе контакты заменяют целиком, при незначительном – зачищают.
Для зачистки используйте мелкозернистую наждачную бумагу (P600–P1000) или надфиль. Снимите слой окисла или нагара, двигаясь вдоль контактной площадки, не прилагая чрезмерного усилия – толщина металла часто не превышает 0,3 мм. Протрите контакты спиртом или изопропанолом, удалив металлическую пыль. Если контакты подпружинены, проверьте упругость пружины: при деформации замените её на аналог с усилием 0,5–1 Н.
При замене контактов отпаяйте старые паяльником мощностью 25–40 Вт, используя припой ПОС-61 и флюс ЛТИ-120. Новые контакты вырежьте из медной или латунной пластины толщиной 0,5–0,8 мм по шаблону старых. Припаяйте их, соблюдая полярность (если кнопка с подсветкой), и убедитесь в отсутствии замыканий тестером в режиме прозвонки. Для фиксации используйте термостойкий клей или эпоксидную смолу, если контакты не закреплены механически.
Соберите кнопку в обратном порядке, предварительно проверив ход толкателя: он должен перемещаться плавно, без заеданий. Подключите удлинитель к сети и протестируйте кнопку под нагрузкой 1–2 кВт. Если искрение не исчезло, замените кнопку целиком – ремонт нецелесообразен при стоимости новой детали от 50 рублей.
Как правильно собрать удлинитель после ремонта
Перед сборкой проверьте целостность всех деталей: корпус кнопки должен плотно прилегать к основанию, контакты – не иметь следов окисления или деформации. Если кнопка фиксируется винтами, затяните их с усилием 0,5–0,7 Н·м, чтобы избежать самопроизвольного раскручивания. Для пластиковых защёлок используйте тонкую отвёртку, чтобы не сломать фиксаторы – нажимайте до характерного щелчка.
Разместите провода внутри корпуса так, чтобы они не пережимались подвижными частями. Сечение жил должно соответствовать номиналу удлинителя: для 10 А – не менее 0,75 мм², для 16 А – 1,5 мм². Избегайте резких изгибов у основания клемм – минимальный радиус изгиба для медного провода составляет 3 диаметра жилы.
Подключите фазный и нулевой провода к соответствующим контактам кнопки. Убедитесь, что зажимные винты или пружинные клеммы надёжно фиксируют жилы – потяните за провод с усилием 2–3 кг, чтобы проверить крепление. Для удлинителей с заземлением подключите жёлто-зелёный провод к отдельному контакту на корпусе, если он предусмотрен конструкцией.
Закройте корпус, совместив пазы и выступы. Если корпус скрепляется саморезами, используйте крестовую отвёртку с регулируемым моментом затяжки – перетяжка может повредить резьбу в пластике. Для моделей с защёлками надавите на обе половины одновременно, начиная с середины, чтобы избежать перекоса.
Проверьте работоспособность кнопки до подключения к сети. Нажмите на неё несколько раз – ход должен быть плавным, без заеданий, а фиксация в положениях «вкл»/»выкл» – чёткой. Если кнопка не фиксируется, разберите корпус и отрегулируйте пружину или толкатель, подогнув их на 0,5–1 мм.
Подключите удлинитель к сети и протестируйте под нагрузкой. Используйте прибор с мощностью, близкой к максимальной для данного удлинителя (например, 2 кВт для 10 А). Измерьте падение напряжения на концах провода – оно не должно превышать 2% от номинального (4,4 В для сети 220 В). Если напряжение ниже, проверьте качество контактов и сечение провода.
Заизолируйте места соединений, если при ремонте нарушалась заводская изоляция. Используйте термоусадочную трубку с коэффициентом усадки 2:1 или изоленту ПВХ толщиной не менее 0,15 мм. Накладывайте изоляцию внахлёст на 50% ширины ленты, избегая воздушных пузырей. Для термоусадки нагревайте трубку равномерно, начиная с середины.
Промаркируйте удлинитель, указав дату ремонта и максимальную нагрузку. Используйте водостойкий маркер или самоклеящуюся этикетку. Храните удлинитель в сухом месте, избегая перегибов провода – радиус свёрнутого в бухту кабеля должен быть не менее 10 диаметров провода, чтобы не повредить изоляцию.
Проверка работоспособности кнопки перед использованием
Перед подключением удлинителя к сети выполните три простых действия, чтобы исключить риск короткого замыкания или возгорания. Поднесите удлинитель к источнику света и осмотрите кнопку на предмет:
- Трещин на пластиковом корпусе – даже микротрещины могут пропускать пыль и влагу, что приводит к окислению контактов.
- Свободного хода кнопки – если она проваливается или заедает, механизм фиксации сломан.
- Следов оплавления – черные пятна или деформация пластика указывают на перегрев.
Используйте мультиметр в режиме прозвонки (200 Ом) для проверки контактов. Прижмите щупы к входным клеммам кнопки – сопротивление должно меняться с бесконечности (кнопка отжата) до 0–2 Ом (кнопка нажата). Если показания стабильны или превышают 5 Ом, контакты окислены или подгорели. Для механических кнопок без фиксации проверьте возврат в исходное положение: после нажатия кнопка должна самостоятельно отщелкиваться за 0,5–1 секунду.
Подключите удлинитель к сети через лампу накаливания мощностью 40–60 Вт. Нажмите кнопку – лампа должна загораться и гаснуть без мерцания. Если свет тусклый или мигает, контакты не обеспечивают надежного соединения. В этом случае разберите кнопку и зачистите контактные площадки мелкозернистой наждачной бумагой (P600) или замените их на новые из меди толщиной не менее 0,5 мм.
После ремонта проведите нагрузочное тестирование: подключите к удлинителю прибор мощностью 1–1,5 кВт (например, чайник или утюг). Кнопка должна выдерживать 10–15 циклов включения/выключения без нагрева корпуса выше 40°C. Если температура превышает этот порог, замените кнопку на модель с номинальным током не ниже 10 А.
