Блок питания выдает большее напряжение чем указано

Блок питания (БП) – критически важный компонент, от стабильности которого зависит работа всей системы. Когда выходное напряжение превышает номинальное значение на 5–10% и более, это приводит к перегреву компонентов, снижению их ресурса или даже выходу из строя. Чаще всего проблема проявляется на линиях +12В, +5В или +3.3В, где допустимое отклонение не должно превышать ±5% от номинала. Например, для +12В это диапазон 11.4–12.6В, а превышение до 13В уже считается критическим.

Основные причины завышения напряжения делятся на аппаратные и схемотехнические. К первым относятся деградация электролитических конденсаторов (потеря емкости на 30–50%), неисправность ШИМ-контроллера (например, TL494 или аналоги) или выход из строя обратной связи (резистивный делитель, оптопара). В дешевых БП часто используются компоненты с низким запасом по току, что ускоряет их износ. Ко вторым – неправильная калибровка цепи обратной связи или отсутствие стабилизации на высоких нагрузках, особенно в импульсных источниках питания с однотактной схемой.

Для диагностики потребуется мультиметр с точностью не хуже 0.1В и нагрузочный резистор (например, 10 Ом на 10 Вт для проверки линии +12В). Измерения проводятся под нагрузкой, близкой к реальной (30–70% от максимальной мощности БП). Если напряжение стабильно завышено на всех линиях, проблема, скорее всего, в оптопаре или цепи обратной связи. Если отклонение наблюдается только на одной линии – виноват выходной дроссель или диод Шоттки в соответствующем канале.

Исправление зависит от причины. При деградации конденсаторов их заменяют на новые с аналогичными параметрами (например, 1000 мкФ × 16В вместо 1000 мкФ × 10В). Если неисправен ШИМ-контроллер, его меняют на идентичный (например, KA7500 вместо TL494). В случае сбоя обратной связи проверяют резисторы делителя (обычно 10–50 кОм) и оптопару (например, PC817). Для точной настройки используют подстроечный резистор в цепи обратной связи, добиваясь номинального напряжения под нагрузкой. В крайних случаях – перепрошивка контроллера (если БП имеет цифровое управление).

Какие признаки указывают на завышенное напряжение блока питания

Первый и наиболее очевидный симптом – нестабильная работа подключенных устройств. Если компьютер или периферия самопроизвольно перезагружаются, зависают или выключаются без видимых причин, это может сигнализировать о превышении допустимого напряжения на линиях +3.3V, +5V или +12V. Особенно критично для материнских плат, где даже кратковременные скачки выше 12.6V на линии +12V способны вызвать сбои в работе контроллеров питания.

Измерение мультиметром – единственный способ подтвердить проблему. Под нагрузкой (например, при запуске ресурсоемких задач) напряжение на линии +12V не должно превышать 12.6V, на +5V – 5.25V, на +3.3V – 3.465V. Превышение этих значений на 5% и более указывает на неисправность блока питания. Для точности замеров используйте нагрузочный тест: подключите к БП резисторы или специализированный тестер, имитирующий работу системы.

• Перегрев компонентов: конденсаторы на материнской плате или видеокарте вздуваются, радиаторы силовых элементов (MOSFET, дроссели) становятся горячее обычного. При завышенном напряжении увеличивается ток утечки, что приводит к росту тепловыделения.
• Шум вентилятора блока питания: если кулер начинает работать на повышенных оборотах без увеличения нагрузки на систему, это может быть реакцией на внутренний перегрев из-за некорректного регулирования напряжения.
• Искажение звука в аудиосистемах: фон, щелчки или помехи в колонках или наушниках, подключенных к ПК, часто возникают из-за пульсаций напряжения, вызванных нестабильной работой БП.

Сбои в работе накопителей – еще один характерный признак. SSD и HDD могут терять данные, выдавать ошибки чтения/записи или вовсе не определяться системой. Причина в том, что контроллеры дисков чувствительны к колебаниям напряжения: превышение +5V на 0.3V и более способно вывести их из строя. Если после замены кабелей и портов проблема сохраняется, проверьте БП в первую очередь.

Визуальные артефакты на экране – верный сигнал о проблемах с питанием видеокарты. Полосы, мерцание, искажение цветов или «битые» пиксели появляются, когда напряжение на линии +12V превышает 13V. В таких случаях видеокарта может уходить в защиту, отключаясь или сбрасывая частоты. Для диагностики подключите монитор к интегрированной графике и сравните результаты.

Если при включении ПК слышны щелчки реле или треск из блока питания, это указывает на срабатывание защиты от перенапряжения. Современные БП оснащены OVP (Over Voltage Protection), но если она не срабатывает вовремя, завышенное напряжение может повредить компоненты. В таких случаях немедленно отключите питание и проверьте БП на стенде или замените его, если нет возможности провести диагностику.

Основные причины превышения напряжения в импульсных блоках питания

Другая распространённая причина – неисправность выходных конденсаторов фильтра. Электролитические конденсаторы (например, 1000 мкФ × 16 В) со временем теряют ёмкость из-за высыхания электролита или повышенного ESR, что вызывает пульсации напряжения и ложные срабатывания обратной связи. В таблице ниже приведены критические параметры для проверки конденсаторов:

Реже встречаются проблемы с трансформатором или диодным выпрямителем. Межвитковое замыкание в первичной обмотке трансформатора снижает индуктивность, что приводит к росту тока и перенапряжению на выходе. Проверка проводится измерением индуктивности обмоток (допустимое отклонение ±5%) или заменой трансформатора на заведомо исправный. Диоды Шоттки в выходном выпрямителе (например, SB560) могут пробиваться из-за импульсных перенапряжений, что также вызывает завышение напряжения. Для проверки используйте мультиметр в режиме диодной прозвонки (прямое падение напряжения должно быть 0,2–0,4 В).

Как проверить реальное выходное напряжение мультиметром

Перед началом измерений убедитесь, что мультиметр поддерживает режим измерения постоянного напряжения (DCV) в диапазоне не менее 20 В. Для большинства блоков питания с выходным напряжением 12 В или 5 В достаточно диапазона 20–50 В. Если мультиметр автоматический, переключите его в режим DCV; если ручной – выберите ближайший диапазон выше ожидаемого напряжения.

Подключите чёрный щуп к разъёму COM мультиметра, а красный – к разъёму VΩ. При измерении напряжения на разъёме блока питания чёрный щуп присоединяйте к минусовому контакту (обычно обозначен чёрным проводом или символом «–»), красный – к плюсовому (красный провод или «+»). Избегайте касания щупами металлических частей корпуса блока питания во избежание короткого замыкания.

Включите блок питания в сеть и дайте ему прогреться 2–3 минуты. Многие импульсные блоки питания выходят на номинальное напряжение только после стабилизации внутренних цепей. Измеряйте напряжение под нагрузкой: подключите к блоку питания устройство с потреблением не менее 10–20% от его максимальной мощности (например, жёсткий диск или вентилятор для 12-вольтового выхода).

Снимите показания с дисплея мультиметра. Допустимое отклонение для большинства блоков питания составляет ±5% от номинала. Например, для 12 В допустимый диапазон – 11,4–12,6 В. Если напряжение выходит за эти пределы, блок питания требует диагностики или замены. Запишите показания для сравнения с результатами последующих проверок.

Повторите измерения несколько раз с интервалом в 30 секунд. Колебания напряжения более 0,1 В могут указывать на нестабильность работы блока питания или проблемы с фильтрацией. Если напряжение «плавает» при постоянной нагрузке, проверьте конденсаторы на плате блока питания на вздутие или утечку.

Для проверки пульсаций переключите мультиметр в режим переменного напряжения (ACV) в диапазоне 2–20 В. Подключите щупы аналогично предыдущему шагу. Допустимый уровень пульсаций для большинства блоков питания – не более 120 мВ (пик-пик) для 12 В и 50 мВ для 5 В. Превышение этих значений говорит о неисправности фильтрующих цепей.

Если блок питания имеет несколько выходов (например, +12 В, +5 В, +3,3 В), проверьте каждый из них отдельно. Некоторые дешёвые модели завышают напряжение на одном канале при недогрузке другого. Например, при нагрузке только на 12-вольтовом выходе напряжение на 5-вольтовом может подниматься до 5,5 В и выше.

После завершения измерений отключите блок питания от сети и разрядите его конденсаторы, замкнув на 1–2 секунды плюсовой и минусовой контакты разъёма резистором на 100–200 Ом. Это предотвратит случайный удар током при последующем обслуживании. Храните мультиметр с отсоединёнными щупами и переключённым в режим измерения сопротивления (Ω) для безопасности.

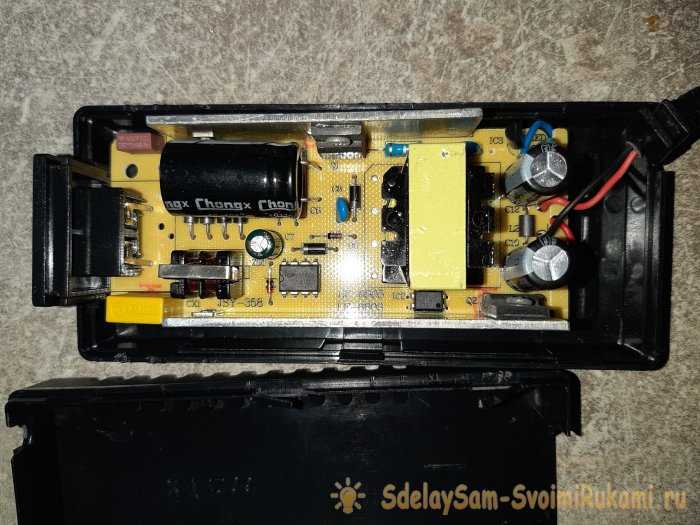

Роль конденсаторов и стабилизаторов в регулировке напряжения

Конденсаторы в блоке питания выполняют две критические функции: сглаживание пульсаций после выпрямления переменного тока и компенсация кратковременных нагрузок. Электролитические конденсаторы ёмкостью от 470 до 2200 мкФ на выходе выпрямителя снижают амплитуду пульсаций до 50–100 мВ, но их эффективность падает при старении (утечка тока, снижение ёмкости на 20–30% за 5 лет). Керамические конденсаторы (0,1–1 мкФ) параллельно электролитам устраняют высокочастотные помехи, вызванные переключением транзисторов. При завышенном напряжении проверьте ESR конденсаторов мультиметром с функцией измерения эквивалентного последовательного сопротивления – значения выше 0,5 Ом для 1000 мкФ указывают на необходимость замены.

• Линейные стабилизаторы (например, LM7805, LM317) поддерживают фиксированное напряжение с точностью ±2–4%, но рассеивают избыточную мощность в виде тепла. При входном напряжении 12 В и токе 1 А на LM7805 выделяется 7 Вт – требуется радиатор площадью не менее 20 см². Для снижения тепловых потерь используйте импульсные стабилизаторы (buck-конвертеры) с КПД 85–95%: например, MP2307DN при входном диапазоне 4,75–23 В обеспечивает выход 3,3 В с током до 3 А при частоте 340 кГц. При выборе стабилизатора учитывайте:
  1. Максимальный ток нагрузки – превышение на 20% приводит к перегреву и срабатыванию защиты.
  2. Диапазон входного напряжения – для импульсных стабилизаторов критичен минимальный порог (например, 4,5 В для TPS5430).
  3. Температурный дрейф – у LM317 он составляет 0,02%/°C, что может вызывать отклонения до 0,5 В при перегреве.
• Для точной настройки напряжения на LM317 используйте формулу: Vout = 1,25 × (1 + R2/R1), где R1 – резистор 240 Ом, а R2 – подстроечный резистор 5 кОм. При замене стабилизатора проверяйте совместимость по pinout: например, LM7805 и LM78M05 имеют одинаковую цоколёвку, но разный максимальный ток (1 А и 0,5 А соответственно).

Почему дешевые блоки питания чаще выдают завышенные значения

Дешевые блоки питания экономят на ключевых компонентах, что напрямую влияет на стабильность выходного напряжения. В них часто отсутствуют или используются упрощенные схемы обратной связи, например, вместо прецизионных операционных усилителей ставят дешевые компараторы с высоким дрейфом параметров. Это приводит к тому, что напряжение на выходе может отклоняться на 5–15% от номинала даже при небольших изменениях нагрузки или входного напряжения. В бюджетных моделях также применяют низкокачественные конденсаторы с высоким ESR (эквивалентным последовательным сопротивлением), что ухудшает фильтрацию и вызывает пульсации, которые система компенсирует завышением напряжения.

Еще одна причина – отсутствие защиты от перенапряжения (OVP) или ее реализация на примитивных схемах. В дорогих блоках питания OVP срабатывает при превышении напряжения на 10–15% от номинала, отключая выход. В дешевых моделях эта функция либо отсутствует, либо работает с задержкой, позволяя напряжению кратковременно подниматься до опасных значений. Например, при резком отключении нагрузки из-за индуктивного выброса напряжение может подскочить на 20–30%, что критично для чувствительной электроники.

• Использование дешевых ШИМ-контроллеров без температурной компенсации – напряжение «плывет» при нагреве.
• Отсутствие активной коррекции коэффициента мощности (PFC) – приводит к искажениям входного тока и нестабильности выходного напряжения.
• Низкокачественные трансформаторы с большими потерями – требуют завышенного входного напряжения для компенсации потерь.

Производители дешевых блоков питания часто завышают номинальные характеристики, указывая на этикетке идеализированные значения. Например, блок на 12 В может фактически выдавать 13,5–14 В под нагрузкой, что соответствует заявленным 12 В только в режиме холостого хода. Для проверки рекомендуется использовать нагрузочный тестер или осциллограф: если напряжение под нагрузкой 50–70% от номинала превышает 5% от заявленного, блок ненадежен. Замена таких устройств на модели с сертификатами 80 PLUS (хотя бы Bronze) или с активным PFC снижает риск перенапряжения в 3–5 раз.

Как заменить неисправные компоненты для нормализации напряжения

Первым шагом идентифицируйте неисправные элементы с помощью мультиметра. Проверьте конденсаторы на вздутие или утечку электролита – типичные признаки деградации. Измерьте ESR (эквивалентное последовательное сопротивление) у электролитических конденсаторов: значения выше 1 Ом для низковольтных (до 50 В) или 0,5 Ом для высоковольтных (100 В+) указывают на необходимость замены. Особое внимание уделите выходным фильтрующим конденсаторам – их емкость должна соответствовать номиналу ±20%. Для точной диагностики используйте осциллограф: пульсации напряжения выше 50 мВ на выходе при нагрузке свидетельствуют о проблемах с фильтрацией.

При пайке используйте паяльную станцию с регулировкой температуры (300–350 °C) и бессвинцовый припой с флюсом на основе канифоли. Избегайте перегрева печатной платы – время контакта жала с контактной площадкой не должно превышать 3 секунды. После замены компонентов очистите плату от остатков флюса изопропиловым спиртом (99%) и проверьте отсутствие мостиков припоя между дорожками. Для критичных участков (например, цепи обратной связи) используйте лупу или микроскоп – даже микроскопические замыкания могут вызвать нестабильность напряжения.

После сборки проведите нагрузочное тестирование. Подключите эквивалент нагрузки (резистор или электронную нагрузку) и измерьте выходное напряжение под разными токами (от 10% до 100% номинала). Допустимое отклонение – не более ±2% от заданного значения. Если напряжение плавает, проверьте цепь обратной связи: замените оптрон (обычно PC817 или аналоги) и стабилитрон в цепи reference. Для блоков питания с активной коррекцией коэффициента мощности (APFC) дополнительно протестируйте работу контроллера PFC (например, FAN7527) – его неисправность может вызывать завышение напряжения на шине +310 В.

Когда стоит отрегулировать напряжение подстроечным резистором

Регулировка подстроечным резистором оправдана, если измеренное напряжение на выходе блока питания отклоняется от номинала более чем на ±2–3%. Например, при заявленных 12 В фактическое значение составляет 12,5 В или 11,7 В. В таких случаях коррекция через резистор позволяет вернуть параметры в допустимый диапазон без замены компонентов. Для точной настройки используйте мультиметр с разрешением не хуже 0,01 В и отключайте нагрузку перед измерениями.

Необходимость в подстройке возникает после замены ключевых элементов схемы: силового транзистора, ШИМ-контроллера или выходных конденсаторов. Даже идентичные по маркировке компоненты могут иметь разброс параметров, влияющий на выходное напряжение. Например, замена конденсатора с ESR 0,1 Ом на аналог с ESR 0,15 Ом способна повысить напряжение на 0,3–0,5 В. В таблице ниже приведены типичные отклонения при замене компонентов:

Подстроечный резистор также используется при адаптации блока питания под специфические требования нагрузки. Например, некоторые устройства (микроконтроллеры, аналоговые схемы) критичны к напряжению и требуют точности ±1%. В таких случаях заводская калибровка может не соответствовать нуждам конкретного проекта. Перед регулировкой проверьте документацию на нагрузку – допустимый диапазон часто указан в разделе «Power Supply Requirements».

Если блок питания эксплуатируется в условиях повышенной температуры (выше +40°C) или влажности, резистор поможет компенсировать дрейф параметров. Термическое расширение печатных плат и изменение сопротивления дорожек способны смещать напряжение на 0,1–0,2 В. Для стабилизации рекомендуется проводить подстройку после прогрева блока в течение 30 минут при рабочей нагрузке. Избегайте регулировки в холодном состоянии – результат будет некорректным.

Не регулируйте напряжение, если отклонение вызвано неисправностью обратной связи (повреждённый диод, резистор делителя, оптопара). В таких случаях подстройка резистором лишь маскирует проблему, приводя к перегрузке компонентов. Перед вмешательством прозвоните цепь обратной связи мультиметром: сопротивление резисторов делителя должно соответствовать номиналам, а оптопара – передавать сигнал без искажений. Если обнаружены отклонения – замените неисправные элементы.

Для блоков питания с активной коррекцией коэффициента мощности (PFC) регулировка резистором может быть неэффективна. В таких схемах выходное напряжение зависит от сложного взаимодействия контроллера PFC и ШИМ-стабилизатора. Попытка изменить напряжение подстроечником часто приводит к нестабильной работе или срабатыванию защиты. В подобных случаях корректируйте параметры через программное обеспечение контроллера или заменяйте опорные резисторы в цепи обратной связи.
