Двигатель культиватора сильная вибрация от чего

Вибрация двигателя культиватора – не просто дискомфорт при работе, а сигнал о потенциальных неисправностях, способных привести к поломке техники. Нормальный уровень вибрации для большинства моделей составляет 5–10 мм/с при частоте вращения коленвала 3000–3600 об/мин. Превышение этих значений на 30–50% указывает на проблемы, требующие немедленного вмешательства. Основные источники вибрации – дисбаланс вращающихся деталей, износ подшипников, нарушение креплений или некорректная работа системы зажигания.

Дисбаланс маховика или коленвала – одна из частых причин. Даже отклонение массы на 0,5–1 г при диаметре маховика 150–200 мм вызывает вибрацию с амплитудой до 15 мм/с. Проверка проводится на балансировочном станке: допустимое отклонение для культиваторов мощностью 5–7 л.с. – не более 0,3 г. Износ подшипников коленвала (особенно шариковых серии 6203 или 6303) приводит к люфту и вибрации на частотах 50–100 Гц. Замена подшипников требуется при радиальном люфте свыше 0,05 мм.

Ослабление креплений двигателя к раме – простая, но опасная причина. Болты М8 или М10 с моментом затяжки 20–25 Н·м со временем ослабевают из-за динамических нагрузок. Вибрация усиливается при 2000–2500 об/мин, если зазор между опорой и рамой превышает 0,1 мм. Проверка проводится динамометрическим ключом: повторная затяжка с указанным моментом устраняет проблему в 70% случаев. Неправильная установка фрез или навесного оборудования также вызывает вибрацию: допустимое смещение оси вращения – не более 0,2 мм.

Неисправности системы зажигания – менее очевидная, но распространенная причина. Смещение магнето относительно маховика на 0,3–0,5 мм приводит к неравномерному искрообразованию и вибрации на частоте 100–150 Гц. Проверка зазора между катушкой и маховиком (норма – 0,25–0,35 мм) выполняется щупом. Износ или загрязнение свечи зажигания (например, NGK BP6HS) увеличивает сопротивление искрового промежутка до 1,5–2 кОм, что нарушает стабильность работы двигателя.

Топливная система – еще один источник проблем. Засорение жиклера карбюратора (диаметр 0,8–1,2 мм) или неравномерная подача топлива вызывают вибрацию на холостом ходу и при нагрузке. Проверка давления в топливной магистрали (норма – 0,2–0,3 бар) помогает выявить неисправности насоса или фильтра. Использование топлива с октановым числом ниже 92 или смеси с неправильным соотношением масла (1:25 вместо 1:50) также провоцирует детонацию и вибрацию.

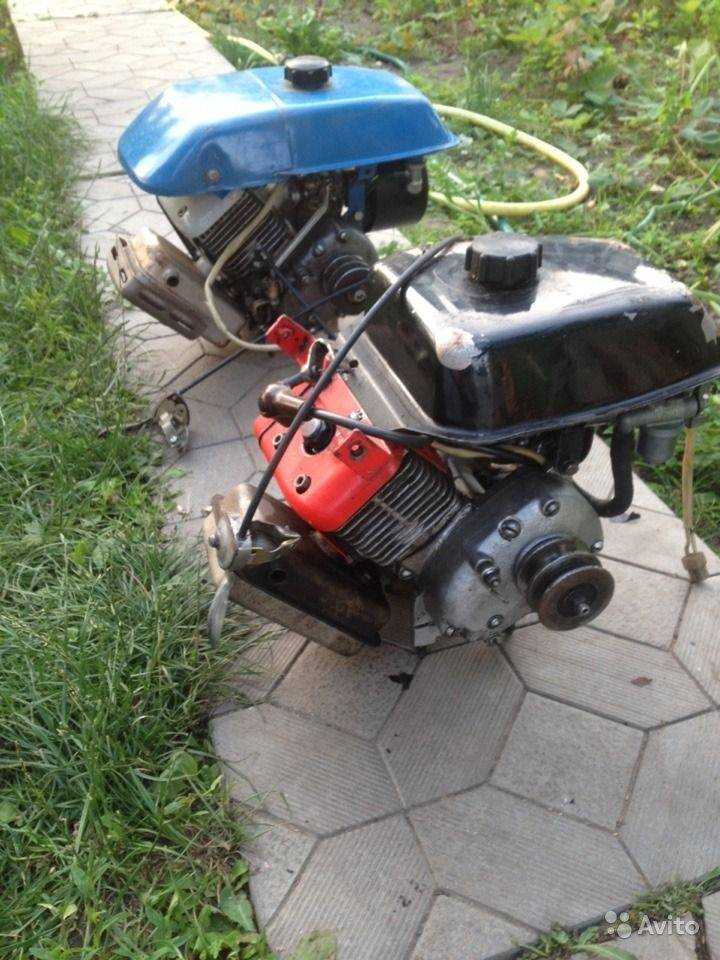

Как проверить крепление двигателя и рамы культиватора

Осмотрите болты крепления двигателя к раме: на большинстве моделей используются болты М8 или М10 с пружинными шайбами. Проверьте момент затяжки динамометрическим ключом – для М8 норма 18–22 Н·м, для М10 – 30–35 Н·м. Обратите внимание на следы коррозии или деформации резьбы: ржавые болты замените на новые класса прочности не ниже 8.8. Если двигатель установлен на резиновых амортизаторах, убедитесь, что они не растрескались и не потеряли эластичность – допустимая остаточная толщина не менее 70% от исходной.

Проверьте геометрию рамы: замерьте диагонали между точками крепления двигателя – расхождение не должно превышать 2 мм. Используйте штангенциркуль или рулетку с точностью до 0,5 мм. При обнаружении изгибов или трещин в сварных швах раму необходимо демонтировать и восстановить в специализированной мастерской – кустарная сварка снижает прочность на 40–60%. Особое внимание уделите кронштейнам крепления редуктора: их смещение даже на 1 мм вызывает дисбаланс и вибрацию на высоких оборотах.

Запустите двигатель на холостом ходу и приложите ладонь к точкам крепления: вибрация должна быть равномерной, без резких толчков. Если чувствуется локальная пульсация, проверьте зазор между двигателем и рамой – он не должен превышать 0,3 мм. При необходимости установите регулировочные шайбы толщиной 0,1–0,2 мм. Для культиваторов с мощностью свыше 5 л.с. дополнительно проверьте крепление глушителя: ослабленные болты вызывают резонанс на частоте 50–70 Гц, усиливая общую вибрацию.

Влияние износа или повреждения подшипников на вибрацию

Подшипники в двигателе культиватора – критические элементы, обеспечивающие плавное вращение коленчатого вала и других подвижных частей. При износе или разрушении их рабочих поверхностей зазор между телами качения и обоймами увеличивается до 0,1–0,3 мм, что вызывает радиальное биение вала. Это биение передается на корпус двигателя, усиливая вибрацию на частотах, кратных оборотам коленвала (обычно 25–50 Гц при 1500–3000 об/мин). Характерный признак – низкочастотная дрожь, усиливающаяся при нагрузке.

Поврежденные подшипники генерируют не только механические колебания, но и ударные импульсы. При разрушении сепаратора или выкрашивании дорожек качения амплитуда вибрации возрастает в 3–5 раз по сравнению с нормой. Измерения виброметром показывают превышение допустимых значений (для культиваторов – свыше 7 мм/с на частоте 100 Гц). Особенно опасно разрушение подшипника маховика: дисбаланс достигает 20–30 г·см, что приводит к резонансным колебаниям на холостом ходу.

Температурный режим ускоряет деградацию подшипников. При перегреве свыше 120°C смазка теряет свойства, а металл обойм подвергается термической деформации. В результате зазор увеличивается неравномерно, вызывая асимметричную вибрацию. На практике это проявляется как пульсирующая тряска с частотой 10–15 Гц, синхронизированная с тактами работы двигателя. Контроль температуры корпуса подшипника (не выше 80°C) – обязательное условие профилактики.

Диагностика подшипников требует спектрального анализа вибрации. Пиковые значения на частотах, кратных оборотной (1X, 2X, 3X), указывают на износ, а появление боковых полос (например, 1X ± 5 Гц) – на повреждение тел качения. Для культиваторов с двигателями мощностью до 5 л.с. допустимый уровень виброскорости на подшипниковых узлах не должен превышать 4,5 мм/с. Превышение этого порога на 30% – сигнал к немедленной замене.

Замена подшипников должна сопровождаться проверкой сопряженных деталей. Износ посадочных мест вала или корпуса приводит к повторному выходу из строя даже новых подшипников. Допустимое отклонение от цилиндричности посадочных поверхностей – не более 0,02 мм. При превышении этого значения требуется расточка или наплавка с последующей шлифовкой. Использование подшипников с увеличенным внутренним диаметром (ремонтных размеров) допустимо только при согласовании с заводскими допусками.

Смазка подшипников – ключевой фактор долговечности. Для культиваторов применяют консистентные смазки с классом NLGI 2 (например, Литол-24) или специализированные составы на основе лития с антизадирными присадками. Заполнение подшипника смазкой должно составлять 30–40% его свободного объема. Переизбыток смазки приводит к перегреву, недостаток – к ускоренному износу. Периодичность замены смазки – каждые 100 моточасов или раз в сезон.

Профилактическая замена подшипников рекомендуется после 500–700 моточасов эксплуатации, даже при отсутствии явных признаков износа. Для двигателей с воздушным охлаждением этот срок сокращается до 400 моточасов из-за повышенных термических нагрузок. При выборе подшипников предпочтение отдают изделиям с металлокерамическими сепараторами или усиленными обоймами (например, серии 6200ZZ или 6300-2RS). Дешевые аналоги без защитных шайб выходят из строя в 2–3 раза быстрее.

Роль дисбаланса ножей и фрез в возникновении вибрации

Дисбаланс рабочих органов культиватора – ножей и фрез – возникает при неравномерном распределении массы относительно оси вращения. Даже отклонение в 5–10 грамм на одной из фрез диаметром 250 мм создает центробежную силу до 20 Н при 3000 об/мин, что приводит к вибрации с амплитудой до 0,8 мм. Особенно критичен дисбаланс на высокооборотных моделях (свыше 2500 об/мин), где частота колебаний совпадает с резонансной частотой рамы или рукояток, усиливая эффект. Износ крепежных отверстий фрез или неравномерная заточка ножей усугубляют проблему, смещая центр тяжести на 2–3 мм от геометрического центра.

Для диагностики дисбаланса используют лазерные балансировочные стенды или простой метод: фрезу подвешивают на нити и вращают – при дисбалансе она останавливается тяжелой частью вниз. Устранение дефекта требует либо замены поврежденных элементов, либо компенсации массы: на легкую сторону приваривают груз (например, стальную пластину 20×20×3 мм) или высверливают металл с тяжелой стороны. При установке новых ножей проверяют их парность по массе – разница не должна превышать 1% (для ножа массой 300 г – не более 3 г).

Регулярная проверка балансировки каждые 50 моточасов предотвращает прогрессирующий износ подшипников выходного вала и разрушение сварных швов рамы. На культиваторах с активной фрезой (например, Husqvarna TF 338) дисбаланс одной фрезы снижает ресурс редуктора на 30–40%. Для профилактики рекомендуется маркировать ножи и фрезы по позициям, чтобы при замене устанавливать их в исходное положение – это сохраняет заводскую балансировку.

Загрязнение или деформация воздушного фильтра и его последствия

Воздушный фильтр культиватора с рабочим объёмом двигателя 160–200 см³ пропускает до 150 литров воздуха в минуту. При засорении фильтрующего элемента пылью, растительными остатками или маслом сопротивление воздушному потоку увеличивается на 30–50%, что нарушает стехиометрическое соотношение топливовоздушной смеси. Двигатель начинает работать на обогащённой смеси, что приводит к неполному сгоранию топлива, образованию нагара на поршне и свече зажигания, а также к повышенной вибрации из-за неравномерного сгорания в цилиндре.

Деформация фильтра – смятие каркаса, разрывы фильтрующего материала или неплотное прилегание к корпусу – вызывает подсос неочищенного воздуха. Частицы абразива размером от 5 мкм попадают в камеру сгорания, ускоряя износ цилиндропоршневой группы в 2–3 раза. Вибрация усиливается из-за локального перегрева поршня и неравномерного распределения нагрузки на коленчатый вал. На культиваторах с четырёхтактными двигателями деформация фильтра дополнительно провоцирует разбалансировку клапанного механизма.

Проверка состояния фильтра проводится каждые 25 моточасов или после работы в запылённых условиях. Бумажные фильтры продувают сжатым воздухом под давлением не более 2 бар, направляя струю изнутри наружу. Поролоновые фильтры промывают в тёплой воде с моющим средством, отжимают без скручивания и пропитывают моторным маслом (20–30 мл на фильтр объёмом 0,5 л). Сушка фильтра перед установкой обязательна – остаточная влага вызывает гидроудар при запуске.

Замена фильтра требуется при разрывах материала, потере формы или после 100 моточасов эксплуатации. Использование неоригинальных фильтров с меньшей площадью фильтрации снижает ресурс двигателя на 15–20%. При установке проверяют герметичность посадки – зазор между фильтром и корпусом не должен превышать 0,5 мм. Игнорирование этих требований приводит к прогрессирующей вибрации, падению мощности на 10–12% и преждевременному выходу из строя подшипников коленвала.

Неисправности системы зажигания и их связь с вибрацией

Зазор между электродами свечи зажигания должен соответствовать заводским параметрам (обычно 0,6–0,8 мм для большинства культиваторов). Превышение или уменьшение этого значения на 0,2 мм уже способно вызвать нестабильное искрообразование. В таблице ниже приведены типичные отклонения и их последствия:

Магнето (магдино) – еще один уязвимый элемент. Износ подшипников ротора или смещение статора на 1–2 мм относительно заводского положения нарушает синхронизацию искры. Это приводит к запаздыванию или опережению зажигания, что вызывает детонацию и вибрацию. Проверка проводится с помощью стробоскопа: при отклонении угла опережения более чем на 3° требуется регулировка или замена магнето.

Высоковольтный провод с поврежденной изоляцией или окисленными контактами снижает напряжение на свече до 5–7 кВ (при норме 12–15 кВ). Результат – слабая искра, нестабильная работа на холодную. Вибрация усиливается при прогреве двигателя из-за изменения сопротивления в цепи. Для диагностики используют мультиметр: сопротивление провода не должно превышать 5 кОм/м.

Неправильно подобранная свеча (по калильному числу или длине резьбы) также провоцирует вибрацию. Например, «горячая» свеча (с низким калильным числом) в двигателе с высокой степенью сжатия вызывает калильное зажигание, а «холодная» – нагар и пропуски. В обоих случаях двигатель работает с перебоями, что усиливает вибрацию. Рекомендации производителя по типу свечи (например, NGK BP6ES для Honda GX200) игнорировать нельзя.
