Как определить постоянный или переменный ток

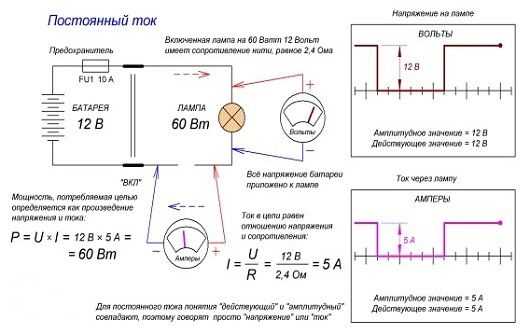

Электрический ток бывает двух основных типов: постоянный (DC) и переменный (AC). Первый течёт в одном направлении с неизменной полярностью, второй меняет направление с частотой 50 Гц (в России) или 60 Гц (в США). Разница критична для выбора оборудования, безопасности и диагностики неисправностей. Например, светодиоды работают только на постоянном токе, а трансформаторы – на переменном.

Самый надёжный способ определения – использование мультиметра. Переключите прибор в режим измерения напряжения постоянного (DCV) или переменного (ACV) тока. Подключите щупы к источнику: если прибор показывает стабильное значение на DCV, ток постоянный; если на ACV – переменный. При измерении переменного тока на DCV мультиметр либо покажет 0, либо случайные значения. Важно: не перепутайте режимы, иначе можно повредить прибор.

Для быстрой проверки без инструментов подойдёт светодиод с резистором (220–1000 Ом). Подключите его к источнику: если светится – ток постоянный (полярность важна). Если мигает с частотой сети (50 Гц) – переменный. Другой метод: поднесите компас к проводу. Постоянный ток создаёт стабильное магнитное поле, отклоняющее стрелку в одном направлении; переменный – заставляет её вибрировать.

Обратите внимание на маркировку источников. Блоки питания с обозначениями DC, V= или символом ⎓ выдают постоянный ток. Надписи AC, V~ или символ ⏦ указывают на переменный. Розетки в домах всегда переменного тока (220 В, 50 Гц), а батарейки и аккумуляторы – постоянного (1,5–12 В).

Не пытайтесь определять тип тока на глаз по форме провода или устройству. Например, зарядные устройства для телефонов преобразуют переменный ток из розетки в постоянный, но внешне это не очевидно. При работе с высоким напряжением (>50 В) всегда используйте мультиметр – самодельные методы опасны.

Какие приборы нужны для проверки тока без сложных измерений

Для быстрого определения типа тока достаточно мультиметра в режиме измерения постоянного (DC) или переменного (AC) напряжения. Установите предел измерения выше ожидаемого значения (например, 200 В для бытовой сети 220 В). При подключении щупов к источнику постоянного тока показания будут стабильными, а при переменном – колебаться с частотой 50 Гц (в России). Дешёвые модели мультиметров часто некорректно измеряют малые напряжения переменного тока, поэтому для точности используйте прибор с погрешностью не более 1,5%.

Простейший индикатор – светодиод с резистором на 1 кОм. Подключите его к источнику: при постоянном токе светодиод будет гореть ровно, при переменном – мерцать с частотой сети. Для проверки полярности постоянного тока используйте два светодиода разного цвета, включённых встречно-параллельно: один загорится при правильной полярности, другой – при обратной. Не применяйте этот метод для напряжений выше 24 В без дополнительных ограничительных резисторов.

Как использовать светодиод для определения типа тока

Светодиод – простой и доступный инструмент для проверки постоянного (DC) и переменного (AC) тока. Его работа основана на свойстве пропускать ток только в одном направлении. Для теста потребуется светодиод с рабочим напряжением 2–3 В и резистор на 220–470 Ом для защиты от перегрузки.

При переменном токе светодиод будет мигать с частотой сети (обычно 50 Гц). Человеческий глаз не успевает фиксировать такие колебания, поэтому свечение кажется непрерывным, но менее ярким. Для точного определения используйте осциллограф или мультиметр в режиме измерения частоты.

Если светодиод подключить без резистора к источнику переменного тока с напряжением выше 3 В, он может выйти из строя из-за превышения обратного напряжения. Для сетей 220 В используйте диодный мост или дополнительный резистор на 10 кОм для ограничения тока.

Для проверки низковольтных источников (например, батарей 1,5–9 В) достаточно одного светодиода с резистором. При постоянном токе яркость стабильна, при переменном – заметны пульсации, особенно при низкой частоте (менее 10 Гц).

Светодиоды с разным цветом свечения имеют разное падение напряжения: красные – 1,8–2,2 В, синие и белые – 3–3,5 В. Учитывайте это при выборе резистора. Формула расчёта: R = (Uпит – Uсд) / Iсд, где Uпит – напряжение источника, Uсд – падение на светодиоде, Iсд – ток (обычно 10–20 мА).

Если светодиод светится тускло или мерцает при подключении к источнику постоянного тока, проверьте полярность и качество контактов. Окисленные провода или слабый контакт могут создавать эффект переменного тока из-за нестабильного сопротивления.

Для проверки высокочастотного переменного тока (например, в импульсных блоках питания) светодиод может не реагировать из-за инерционности. В таких случаях используйте высокочастотный диод (например, 1N4148) последовательно со светодиодом для выпрямления сигнала.

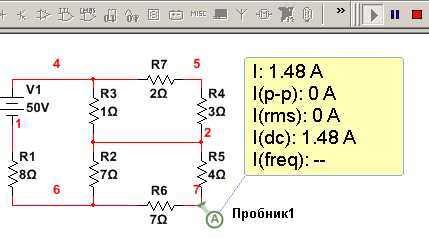

Почему лампа накаливания мигает при переменном токе и не мигает при постоянном

Лампа накаливания работает за счёт нагрева вольфрамовой нити до температуры 2500–3000°C. При постоянном токе напряжение стабильно, и нить поддерживает равномерное свечение без колебаний интенсивности. Переменный ток, напротив, меняет направление и амплитуду 50 (или 60) раз в секунду, что приводит к периодическому снижению температуры нити.

Частота мигания лампы накаливания совпадает с частотой сети: 100 Гц при стандартных 50 Гц (два пика за период). Однако человеческий глаз не способен различить такие быстрые колебания из-за инерционности зрительного восприятия – эффект называется критической частотой слияния мельканий (около 60 Гц). Но при снижении яркости или использовании камеры с низкой частотой кадров мигание становится заметным.

Температурная инерция нити сглаживает колебания яркости. Вольфрам обладает высокой теплоёмкостью (0,134 Дж/г·К) и низкой теплопроводностью (173 Вт/м·К), поэтому нить не успевает остыть полностью между пиками напряжения. При постоянном токе тепловой баланс устанавливается мгновенно, а при переменном – нить «дышит» в такт изменениям тока, но амплитуда колебаний температуры не превышает 5–10% от номинальной.

Для проверки типа тока можно использовать простой эксперимент: подключить лампу через диод. При переменном токе диод срежет одну полуволну, и мигание станет заметнее (частота снизится до 50 Гц). При постоянном токе диод не изменит работу лампы, если полярность соблюдена. В таблице ниже приведены ключевые различия в поведении лампы:

Мигание лампы накаливания на переменном токе не связано с её конструкцией – это следствие физических свойств самого тока. В отличие от светодиодов или люминесцентных ламп, где мигание обусловлено электронными компонентами, у лампы накаливания причина чисто тепловая. Даже при идеально синусоидальном напряжении нить будет слегка пульсировать из-за квадратичной зависимости мощности от тока (P = I²R).

Для устранения мигания в цепях переменного тока используют сглаживающие конденсаторы или стабилизаторы напряжения. Однако в бытовых условиях это нецелесообразно – проще заменить лампу накаливания на светодиодную с драйвером постоянного тока. Если же требуется точно определить тип тока без приборов, лампа накаливания – один из самых доступных индикаторов.

Интересный факт: при частоте переменного тока выше 1000 Гц мигание лампы накаливания исчезает, так как нить не успевает остывать даже между полупериодами. Это свойство использовалось в ранних системах освещения самолётов, где применялся ток частотой 400 Гц. В современных сетях такие частоты не встречаются, но принцип остаётся актуальным для высокочастотных источников питания.

Как проверить ток с помощью мультиметра в режиме постоянного и переменного напряжения

Мультиметр – основной инструмент для измерения тока, но перед началом работы убедитесь, что прибор поддерживает нужный диапазон. Для постоянного тока (DC) выбирайте режим с обозначением «V⎓» или «DCV», для переменного (AC) – «V~» или «ACV». Стандартные мультиметры измеряют напряжение до 600–1000 В в режиме AC и до 1000 В в DC, но превышение пределов приведёт к повреждению прибора.

Подключите щупы к мультиметру: чёрный – в гнездо «COM», красный – в «VΩmA» или аналогичное. Для измерения напряжения щупы подсоединяются параллельно источнику или нагрузке. В цепях постоянного тока полярность важна: красный щуп – к «+», чёрный – к «−». При обратном подключении на дисплее появится знак «−», но показания останутся корректными по модулю.

• Переменный ток: установите диапазон выше ожидаемого напряжения (например, 200 В для бытовой сети 220 В). Погрешность измерений в этом режиме обычно составляет ±1–3%.
• Постоянный ток: начните с максимального диапазона (например, 600 В), затем снижайте до получения точных показаний. Погрешность в DC-режиме – ±0,5–1,5%.

При измерении переменного напряжения в сети 220 В учитывайте, что реальное значение может колебаться в пределах 200–240 В. Если мультиметр показывает «OL» (перегрузка), немедленно отключите щупы – это сигнал о превышении выбранного диапазона. В DC-режиме «OL» также указывает на необходимость увеличить предел измерений.

Для проверки аккумуляторов или батарей используйте DC-режим. Например, у автомобильного аккумулятора напряжение должно быть 12,6 В в состоянии покоя и 13,8–14,4 В при работающем генераторе. Если показания ниже 12 В – аккумулятор разряжен или неисправен. В переменных цепях (например, трансформаторы) измеряйте напряжение на вторичной обмотке: оно должно соответствовать паспортным данным ±10%.

После завершения измерений переведите мультиметр в режим «OFF» или на максимальный диапазон ACV. Храните прибор в сухом месте, избегая механических повреждений. Для точных измерений калибруйте мультиметр раз в 1–2 года, особенно если он используется в профессиональных целях.

Какие звуковые и визуальные признаки выдают переменный ток в бытовых устройствах

Мигание ламп накаливания – ещё один явный признак переменного тока. При питании от AC нить накала остывает и нагревается 100 раз в секунду (в сетях 50 Гц), что создаёт едва заметное мерцание. В отличие от постоянного тока (DC), где свечение стабильно, переменный ток вызывает пульсации, которые можно зафиксировать камерой смартфона в режиме замедленной съёмки: на экране появятся тёмные полосы, движущиеся синхронно с частотой сети.

В устройствах с коллекторными двигателями (дрели, миксеры, фены) переменный ток проявляется через искрение щёток. При работе на AC искры под щётками ярче и чаще, чем на DC, из-за постоянного изменения направления тока. Если разобрать такой прибор, можно увидеть характерные подпалины на коллекторе – они расположены равномерно по окружности, а не локализованы в одной точке, как при постоянном токе.

Электронные дисплеи и индикаторы, питающиеся от AC через импульсные блоки питания, иногда демонстрируют пульсацию яркости. Особенно это заметно на дешёвых светодиодных лампах или ЖК-экранах старых телевизоров: при быстром движении глаз или съёмке на видео проявляются тёмные полосы, синхронизированные с частотой сети. В качественных устройствах с корректором коэффициента мощности (PFC) этот эффект сглажен, но на бюджетных моделях он остаётся.

В трансформаторных блоках питания (например, зарядных устройствах для ноутбуков) переменный ток выдаёт себя вибрацией корпуса. Приложив руку к работающему блоку, можно ощутить лёгкую дрожь – это механические колебания сердечника трансформатора под действием переменного магнитного поля. На постоянном токе такие блоки питания не вибрируют, так как магнитное поле в них статично.

В устройствах с аналоговыми стрелочными индикаторами (вольтметры, амперметры) переменный ток заставляет стрелку дрожать на месте. При измерении AC стрелка не устанавливается чётко, а колеблется в пределах нескольких делений шкалы из-за быстрого изменения направления тока. На постоянном токе стрелка фиксируется стабильно, без вибраций.

Наконец, в аудиотехнике (усилители, колонки) переменный ток может проявляться как фоновый гул при отсутствии сигнала. Если подключить к усилителю наушники и выкрутить регулятор громкости на максимум, на фоне тишины будет слышен слабый гул с частотой 50 или 100 Гц – это наводки от сети AC. На постоянном токе такой фон отсутствует, если блок питания хорошо экранирован.

Как отличить ток по поведению магнита возле проводника

Поднесите компас или небольшой магнит к проводнику с током на расстояние 1–3 см. Постоянный ток создаёт стабильное магнитное поле, направление которого зависит от полярности: стрелка компаса отклонится в одну сторону и останется неподвижной. Переменный ток частотой 50 Гц вызовет колебания стрелки с той же частотой – она будет дрожать или вращаться хаотично, если частота выше 20 Гц. Для проверки используйте проводник с током не менее 0,5 А, иначе эффект будет слабым.

Определите направление отклонения магнита с помощью правила буравчика. Для постоянного тока:

• Если ток течёт от вас, северный полюс магнита отклонится против часовой стрелки.
• Если ток течёт к вам – по часовой стрелке.

Переменный ток не даст чёткого направления: магнит будет менять ориентацию синхронно с изменением полярности тока. Зафиксируйте проводник вертикально и наблюдайте за поведением стрелки – при переменном токе она не зафиксируется в одном положении.

Используйте неодимовый магнит для усиления эффекта. Его сильное поле позволит заметить реакцию даже при токе 0,1–0,3 А. Подвесьте магнит на нитке длиной 10–15 см над проводником. При постоянном токе магнит развернётся и останется в стабильном положении. При переменном – начнёт раскачиваться или вращаться, особенно если частота тока совпадает с собственной частотой колебаний подвеса (обычно 1–5 Гц).

Проверьте реакцию на разных участках цепи. В разветвлённых схемах постоянный ток сохраняет направление, а переменный – меняет фазу. Поднесите магнит к разным проводам: если отклонение стрелки одинаково по направлению – ток постоянный. Если направление меняется или стрелка реагирует по-разному – переменный. Для точности измерений отключите другие источники магнитных полей (электроприборы, трансформаторы) на расстоянии не менее 1 м.
