Вокодер – устройство, синтезирующее речь с характерным «роботизированным» звучанием, активно применяется в музыке, стриммингах и аудиоэкспериментах. Самодельная сборка позволяет получить полный контроль над параметрами модуляции, избежав ограничений готовых решений. В основе схемы лежит комбинация микрофонного предусилителя, анализатора спектра и синтезатора огибающих. Для реализации потребуется операционный усилитель (например, TL072 или NE5532), набор полосовых фильтров на LM324 или дискретных транзисторах, а также аналоговый мультиплексор (CD4051) для коммутации каналов.

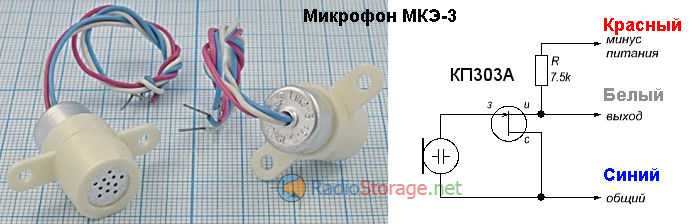

Микрофонный вход должен быть согласован с импедансом источника сигнала. Для электретных капсюлей (CZN-15E, WM-61A) оптимально использовать схему с фантомным питанием через резистор 2.2 кОм, подключенный к +5В. Уровень сигнала регулируется потенциометром 10 кОм перед первым каскадом усиления. Коэффициент усиления первого ОУ задается резисторами 1 кОм (в обратной связи) и 10 кОм (на входе), что обеспечивает диапазон 10–20 дБ без искажений.
Анализатор спектра строится на основе 8–16 полосовых фильтров с центральными частотами от 100 Гц до 8 кГц, распределенными по логарифмической шкале. Для каждого фильтра используются активные схемы на ОУ с добротностью Q=5–10, реализованные на TL074. Выходы фильтров детектируются диодами 1N4148 и сглаживаются конденсаторами 1 мкФ, формируя управляющие напряжения для синтезатора. Важно обеспечить минимальные перекрестные помехи между каналами – для этого применяются экранированные провода и раздельное питание аналоговой и цифровой частей.
Синтезатор огибающих реализуется на основе VCF (Voltage-Controlled Filter) или VCA (Voltage-Controlled Amplifier). Для прототипа подойдет микросхема LM13700, позволяющая модулировать амплитуду несущей частоты управляющими сигналами с анализатора. Несущая частота (1–4 кГц) генерируется отдельным генератором на NE555 или цифровым синтезатором на Arduino с ЦАП (MCP4725). Выходной сигнал суммируется через резистивную матрицу 10 кОм и подается на линейный выход с разъемом 3.5 мм или XLR.
Печатная плата проектируется с учетом минимизации паразитных связей: аналоговые и цифровые цепи разводятся на разных слоях, земляные шины объединяются в одной точке. Для питания рекомендуется использовать двуполярный источник ±9В с линейными стабилизаторами 7809/7909. Тестирование схемы проводится пошагово: сначала проверяется работа микрофонного предусилителя, затем – фильтров анализатора, и только после этого подключается синтезатор. Калибровка заключается в подборе резисторов в цепях обратной связи фильтров для равномерного распределения амплитуд по каналам.
Выбор компонентов для аналогового вокодера: микрофон, фильтры и усилители
Для аналогового вокодера критически важен микрофон с низким уровнем шума и равномерной АЧХ в диапазоне 80–8000 Гц. Оптимальны электретные капсюли типа WM-61A (Panasonic) или EM172 (Primo) – их чувствительность -32 дБ ±3 дБ, а собственный шум не превышает 15 дБ SPL. Альтернатива – динамические микрофоны Shure SM58, но они требуют предусилителя с коэффициентом усиления не менее 40 дБ из-за низкого выходного сигнала.
Фильтры полосового типа формируют основу вокодера. Для 8-полосной схемы используйте активные фильтры на операционных усилителях TL072 или NE5532 с добротностью Q=5–7. Центральные частоты полос распределяйте по логарифмической шкале: 150, 300, 600, 1200, 2400, 4800 Гц. Для пассивных вариантов подойдут LC-цепи с катушками индуктивности 10–100 мГн (например, Bourns 78F) и конденсаторами пленочного типа WIMA MKS2.
Усилители сигнала должны обеспечивать минимальные искажения и широкий динамический диапазон. На входе вокодера используйте инструментальный усилитель INA125 с CMRR >100 дБ для подавления синфазных помех. Для усиления модулирующего сигнала подойдут LM386 (коэффициент усиления 20–200) или дискретные схемы на транзисторах 2N3904 с эмиттерной обратной связью. Избегайте операционных усилителей с высоким уровнем шума, таких как LM741.
Для детектора огибающей каждой полосы необходимы прецизионные выпрямители на диодах 1N4148 или Schottky BAT54 с последующей фильтрацией RC-цепями (постоянная времени 5–20 мс). В качестве управляющих элементов используйте аналоговые перемножители AD633 или дискретные схемы на полевых транзисторах J112, работающих в линейном режиме.
Питание аналоговых цепей должно быть стабилизированным: двуполярное ±12 В для ОУ и ±5 В для микрофонных предусилителей. Используйте линейные стабилизаторы LM7812/LM7912 и LM7805 с развязывающими конденсаторами 100 мкФ на входе и 0,1 мкФ на выходе. Импульсные источники питания недопустимы из-за высокого уровня шума.
Для согласования импедансов между каскадами применяйте буферные усилители на TL071 с входным сопротивлением >1 МОм. При подключении динамического микрофона используйте трансформатор Jensen JT-11P-1 для гальванической развязки и повышения уровня сигнала. Входное сопротивление предусилителя должно быть не менее 1 кОм для электретных капсюлей и 10 кОм для динамических микрофонов.
Конденсаторы в сигнальных цепях выбирайте с низким ESR и минимальной утечкой: полипропиленовые Kemet R82 для фильтров и танталовые AVX TPS для цепей питания. Резисторы – металлопленочные Vishay PR02 с допуском 1% для точной настройки частотных характеристик. Избегайте керамических конденсаторов в аудиотракте из-за эффекта микрофонного шума.
Тестирование собранной схемы проводите с генератором сигналов Rigol DG1022 и осциллографом Siglent SDS1104X-E. Проверяйте АЧХ каждой полосы с шагом 1/3 октавы, а также уровень перекрестных помех между каналами – он не должен превышать -40 дБ. Для калибровки используйте эталонный сигнал 1 кГц с уровнем -10 дБм.
Разводка печатной платы под схему вокодера с нуля
Начните с выбора программного обеспечения для проектирования. Для новичков оптимальны KiCad (бесплатный, с открытым исходным кодом) или EasyEDA (онлайн-редактор с библиотеками компонентов). Установите KiCad версии 7.0 или новее – в ней улучшена поддержка трассировки дифференциальных пар, критичных для аудиосигналов. Создайте новый проект и импортируйте схему вокодера в формате .sch, предварительно разбив её на функциональные блоки: предусилитель, фильтры, модулятор, выходной каскад.
Перед трассировкой определите критические цепи. В вокодере это:
- Аудиовходы и выходы – используйте ширину дорожек 0.5 мм для снижения сопротивления, избегайте острых углов (заменяйте их 45° или скруглениями радиусом 1 мм).
- Питание аналоговой части – разделите AGND и DGND, соединив их только в одной точке (звездой) у источника питания. Для стабилизации напряжения добавьте полигоны под дорожками питания.
- Цепи тактирования (если используется микроконтроллер) – экранируйте их дорожками GND с обеих сторон, минимизируйте длину.
Трассировку начинайте с аналоговых цепей. Используйте ручной режим в KiCad для точного контроля над топологией. Для дорожек аудиосигналов придерживайтесь следующих правил:
- Минимизируйте параллельное расположение входных и выходных дорожек – расстояние между ними должно быть не менее 3 мм.
- Избегайте петель в цепях заземления. Все дорожки GND должны сходиться к общей точке звездой.
- Для дифференциальных пар (например, входа микрофона) используйте симметричную трассировку с одинаковой длиной дорожек и зазором 0.2 мм.
- Подключайте экранирующие полигоны к AGND только в одной точке, чтобы предотвратить образование контуров.
После завершения трассировки выполните проверку правил проектирования (DRC). В KiCad настройте следующие параметры:
- Минимальный зазор между дорожками: 0.2 мм (для домашнего травления).
- Минимальная ширина дорожки: 0.3 мм (0.5 мм для питания).
- Минимальный диаметр переходного отверстия: 0.6 мм (с металлизацией 0.3 мм).
Экспортируйте Gerber-файлы и сверьте их с оригинальной схемой в Gerber Viewer. Особое внимание уделите полярности электролитических конденсаторов и ориентации микросхем – ошибки здесь необратимы после травления.
Подключение модулятора и несущей частоты: практические нюансы
Модулятор подключается к выходу предусилителя микрофона через разделительный конденсатор 1–10 мкФ (электролитический, полярность соблюдать). Несущую частоту генерирует отдельный генератор на микросхеме NE555 или аналоге (например, TLC555) с частотой 1–5 кГц – её значение зависит от желаемой ширины полосы вокодера. Для стабильности генератора используйте резисторы 1% точности и керамический конденсатор 10–100 нФ в цепи времязадающей RC-цепочки. Выход генератора подайте на вход модулятора через резистор 10 кОм для ограничения тока и предотвращения перегрузки.
Синхронизация модулятора и несущей частоты критична: фазовый сдвиг между ними приводит к искажениям огибающей сигнала. Если используете аналоговый перемножитель (например, AD633), подключите несущую частоту к входу X1, а сигнал с микрофона – к Y1. Для цифровых решений на Arduino или STM32 несущую частоту формируйте через ШИМ с последующей фильтрацией LC-фильтром нижних частот (индуктивность 1 мГн, ёмкость 1 мкФ). Уровень несущей регулируйте потенциометром 50 кОм на входе модулятора, избегая насыщения сигнала (максимальное напряжение на входе AD633 – ±10 В).
Проверьте подключение осциллографом: на выходе модулятора должен наблюдаться АМ-сигнал с чёткой огибающей речевого сигнала. При появлении паразитных гармоник добавьте ферритовый фильтр на проводах питания генератора (например, BLM18PG121SN1). Для снижения шумов экранируйте провода между микрофоном и модулятором, используя витую пару с заземлённым экраном.

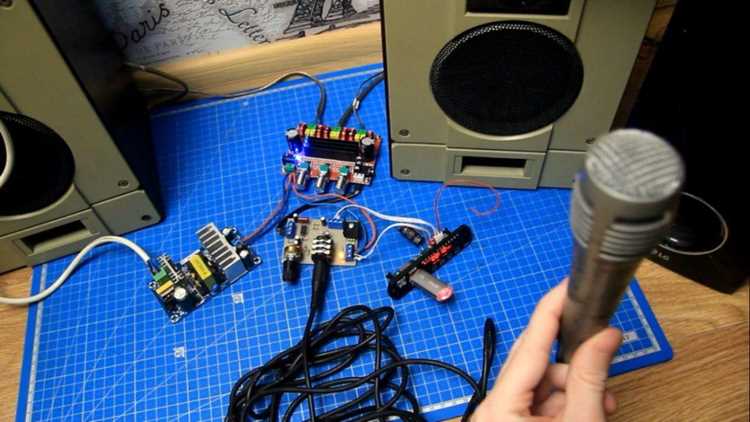

Настройка полосовых фильтров для чистого синтеза голоса
Активные фильтры на операционных усилителях (например, схема Саллена-Ки) требуют точного подбора резисторов и конденсаторов. Для частоты 1200 Гц используйте R1=R2=10 кОм, C1=C2=13 нФ (формула: f=1/(2πRC)). Допуск компонентов – не более 1%, иначе спектральные пики сместятся, ухудшив артикуляцию. Применяйте полипропиленовые конденсаторы для минимизации температурного дрейфа.
Настройка Q-фактора (добротности) критична для подавления межполосных помех. Оптимальное значение Q=3–5: при Q<3 фильтры перекрываются, при Q>5 возникают резонансные пики, искажающие тембр. Регулируйте Q подстроечными резисторами в цепи обратной связи ОУ. Для проверки подавайте на вход белый шум и анализируйте АЧХ каждого фильтра с помощью осциллографа или спектроанализатора.
Фазовые сдвиги между каналами приводят к «размытию» синтезированного голоса. Компенсируйте их, добавляя в цепи фильтров фазокорректирующие звенья: например, для фильтра 2500 Гц используйте RC-цепочку с R=4,7 кОм и C=15 нФ, включённую последовательно с выходом. Проверяйте фазовую характеристику на частоте среза каждого фильтра – отклонение не должно превышать ±15°.
Для финальной калибровки подавайте на вход вокодера тестовый сигнал – запись фонемы «А» (250–800 Гц) или «С» (4–8 кГц). Корректируйте центральные частоты фильтров, добиваясь максимальной амплитуды на выходе соответствующего канала. Используйте аттенюаторы на выходах фильтров для выравнивания уровней: разброс не должен превышать 3 дБ, иначе синтезированный голос потеряет естественность.
Пайка и изоляция контактов: избежание помех и коротких замыканий
Температура паяльника для работы с компонентами вокодера должна составлять 300–350°C. Превышение этого диапазона приводит к окислению медных дорожек и разрушению изоляции проводов, особенно при использовании тонких жил сечением менее 0,2 мм². Для микрофонных цепей применяйте припой с содержанием серебра (например, ПСР-2,5) – он снижает переходное сопротивление и минимизирует высокочастотные шумы.
Перед пайкой зачищайте провода на длину не более 2–3 мм. Избыточная оголённая часть увеличивает ёмкостные наводки, особенно в цепях с импедансом выше 1 кОм. Используйте термоусадочные трубки с коэффициентом усадки 2:1 – они плотнее облегают контакт, чем изолента, и не разматываются при вибрации. Для сигнальных проводов выбирайте трубки с внутренним клеевым слоем (например, Kynar), чтобы исключить проникновение влаги.
При пайке разъёмов XLR или TRS избегайте образования «холодных» паек – они проявляются как треск или пропадание сигнала при механическом воздействии. Проверяйте качество соединения мультиметром в режиме прозвонки: сопротивление между контактом и проводом не должно превышать 0,1 Ом. Для фиксации используйте эпоксидный компаунд (например, ЭД-20) – он демпфирует вибрации и предотвращает обрыв при многократных подключениях.
В вокодерах критически важна изоляция между силовыми и сигнальными цепями. Размещайте провода питания (5–12 В) и аудиосигналы на расстоянии не менее 10 мм друг от друга. Если пространство ограничено, применяйте экранированный кабель (например, RG-174) для сигнальных линий – его оплётка снижает наводки от импульсных источников питания на 40–60 дБ. Заземляйте экран только с одной стороны, иначе образуется контур, усиливающий фон.
Для пайки SMD-компонентов (например, операционных усилителей в предусилителе) используйте паяльную пасту с флюсом на основе канифоли. Активные флюсы (с хлоридами) оставляют коррозийные остатки, которые со временем разрушают контакты. После пайки промывайте плату изопропиловым спиртом (99%) и сушите при 60°C в течение 10 минут – это удаляет ионные загрязнения, вызывающие утечки тока.
В цепях с высоким импедансом (например, вход предусилителя) используйте «звёздную» топологию заземления. Все заземляющие провода должны сходиться в одной точке на плате, иначе образуются паразитные контуры, усиливающие фон. Для развязки аналоговых и цифровых цепей применяйте ферритовые бусины (например, BLM18PG121SN1) – они подавляют высокочастотные помехи без влияния на аудиосигнал.
После сборки проверяйте изоляцию между всеми контактами мегомметром при напряжении 500 В. Сопротивление должно быть не менее 10 МОм. Если значение ниже, ищите остатки флюса, заусенцы на плате или некачественную термоусадку. Для долговременной защиты наносите слой конформного покрытия (например, акрилового лака CRC 2260) – он предотвращает окисление и короткие замыкания при эксплуатации во влажной среде.
