Как посчитать последовательное соединение конденсаторов

Последовательное соединение конденсаторов применяется в схемах, где требуется снизить общую емкость или распределить напряжение между элементами. В отличие от параллельного соединения, где емкости суммируются, при последовательном подключении общая емкость всегда меньше наименьшей из используемых. Формула для расчета выглядит так: 1/C_общ = 1/C₁ + 1/C₂ + … + 1/C_n. Например, два конденсатора по 10 мкФ дадут общую емкость 5 мкФ, а не 20 мкФ.

Ключевая особенность – неравномерное распределение напряжения. На конденсаторе с меньшей емкостью падает большее напряжение, что критично при выборе номиналов. Если в цепи используются конденсаторы 1 мкФ и 10 мкФ на 50 В, то на первом из них напряжение будет в 10 раз выше. Превышение допустимого значения приведет к пробою. Для проверки используйте формулу: U_i = (C_общ/C_i) * U_общ.

Практический пример: в фильтрах питания импульсных источников часто применяют последовательное соединение электролитических конденсаторов для увеличения допустимого напряжения. Два конденсатора на 25 В и 1000 мкФ дадут общую емкость 500 мкФ с рабочим напряжением 50 В. Однако при температуре выше 85°C срок службы снижается на 30–50%, что требует запаса по номиналу.

Как вывести формулу общей емкости для двух конденсаторов

При последовательном соединении двух конденсаторов с емкостями C₁ и C₂ заряд на каждом из них одинаков и равен общему заряду Q системы. Напряжение на конденсаторах распределяется обратно пропорционально их емкостям: U₁ = Q/C₁ и U₂ = Q/C₂. Общее напряжение U равно сумме напряжений на отдельных конденсаторах: U = U₁ + U₂. Подставляя выражения для U₁ и U₂, получаем U = Q(1/C₁ + 1/C₂).

Практический пример: при C₁ = 4 мкФ и C₂ = 6 мкФ общая емкость составит (4·6)/(4+6) = 2,4 мкФ. Формула применима только для последовательного соединения – при параллельном используют суммирование емкостей. Для расчетов с тремя и более конденсаторами принцип остается тем же: складываются обратные величины емкостей.

Пошаговый алгоритм расчета емкости для трех и более конденсаторов

Для расчета эквивалентной емкости при последовательном соединении трех и более конденсаторов используйте формулу обратной суммы: 1/C_экв = 1/C₁ + 1/C₂ + … + 1/C_n. Начните с записи значений емкостей всех конденсаторов в фарадах (Ф) или производных единицах (мкФ, нФ, пФ). Пример: если даны конденсаторы 2 мкФ, 3 мкФ и 6 мкФ, переведите их в фарады (2×10^-6, 3×10^-6, 6×10^-6) или работайте в микрофарадах для упрощения расчетов.

Составьте таблицу для промежуточных вычислений, чтобы избежать ошибок:

Сложите обратные значения емкостей (1.0 мкФ^-1 в примере) и найдите обратную величину суммы: C_экв = 1 / 1.0 = 1 мкФ. Для проверки используйте калькулятор с поддержкой дробных вычислений. Если конденсаторы имеют разные единицы измерения (например, 100 нФ и 0.1 мкФ), приведите их к одной размерности перед расчетом. Результат всегда будет меньше наименьшей емкости в цепи.

Типичные ошибки при определении эквивалентной емкости в цепи

Первая и самая распространенная ошибка – игнорирование обратной зависимости емкости при последовательном соединении. Формула 1/C_экв = 1/C₁ + 1/C₂ + … + 1/C_n часто воспринимается как прямая сумма, аналогичная параллельному соединению. Например, для двух конденсаторов по 10 мкФ эквивалентная емкость составит не 20 мкФ, а 5 мкФ. Ошибка усугубляется при расчетах с разными номиналами: конденсаторы 2 мкФ и 8 мкФ дадут 1,6 мкФ, а не 10 мкФ.

Неправильное приведение единиц измерения приводит к неверным результатам. Если один конденсатор задан в нанофарадах (нФ), а другой – в микрофарадах (мкФ), их необходимо привести к одной размерности перед расчетом. Например, 100 нФ и 0,1 мкФ – это одно и то же, но при подстановке в формулу без преобразования результат будет ошибочным. Особенно критично при работе с малыми емкостями, где 1 пФ отличается от 1 нФ на три порядка.

Многие забывают учитывать влияние паразитных емкостей проводников и монтажа. В высокочастотных цепях или при малых номиналах (менее 100 пФ) паразитная емкость может достигать 5–10% от расчетного значения. Например, в цепи с двумя конденсаторами по 10 пФ реальная эквивалентная емкость может оказаться 4,5 пФ вместо 5 пФ из-за дополнительных 1 пФ от проводов. Для минимизации ошибки используют экранированные кабели и короткие соединения.

Ошибка возникает при смешивании последовательного и параллельного соединений в одной цепи. Если в схеме присутствуют оба типа, необходимо сначала рассчитать эквивалентные емкости для параллельных участков, а затем объединять их последовательно. Например, в цепи с тремя конденсаторами: два параллельно (C₁=4 мкФ, C₂=6 мкФ) и один последовательно с ними (C₃=10 мкФ), эквивалентная емкость составит 5 мкФ, а не 20 мкФ или 6,67 мкФ при неверном порядке расчета.

Пренебрежение допусками номиналов конденсаторов ведет к неточности. Стандартные допуски ±5%, ±10% или даже ±20% означают, что реальная емкость может отличаться от заявленной. Для двух последовательных конденсаторов по 10 мкФ с допуском ±10% минимальная эквивалентная емкость составит 4,13 мкФ (если оба занижены), а максимальная – 6,25 мкФ (если завышены). В критичных приложениях используют конденсаторы с допуском ±1% или проводят предварительную калибровку.

Неправильное округление промежуточных результатов искажает итоговое значение. Например, при расчете эквивалентной емкости трех конденсаторов 1 мкФ, 2 мкФ и 3 мкФ точный результат – 0,54545 мкФ. Округление до 0,55 мкФ на промежуточном этапе приведет к ошибке в 0,9%. В цепях с большим количеством конденсаторов накопленная погрешность может превысить 5%. Рекомендуется сохранять не менее четырех значащих цифр до финального округления.

Последняя ошибка – неучет влияния диэлектрика на емкость при изменении температуры или частоты. Керамические конденсаторы класса II (например, X7R) могут терять до 15% емкости при повышении температуры с 25°C до 125°C. В последовательной цепи это приведет к пропорциональному изменению эквивалентной емкости. Для точных расчетов используют температурные коэффициенты из datasheet или выбирают конденсаторы с низким TCC (например, NP0/C0G).

Практическое применение формулы в реальных схемах

Последовательное соединение конденсаторов часто применяется в импульсных источниках питания для деления напряжения. Например, в схеме высоковольтного преобразователя с входным напряжением 400 В и требуемым выходным 200 В используют два конденсатора по 10 мкФ. Формула 1/C_общ = 1/C₁ + 1/C₂ дает эквивалентную емкость 5 мкФ, но ключевой параметр здесь – равномерное распределение напряжения: на каждом конденсаторе падает по 200 В, что позволяет использовать компоненты с меньшим рабочим напряжением (например, 250 В вместо 450 В), снижая стоимость и габариты.

В цепях согласования импеданса радиопередатчиков последовательное включение конденсаторов позволяет точно настраивать резонансную частоту. Для диапазона 14 МГц при индуктивности катушки 1 мкГн требуется емкость 129 пФ. Если доступны только конденсаторы по 220 пФ, их последовательное соединение даст ≈110 пФ, что близко к расчетному значению. Допустимое отклонение ±10% компенсируется подстройкой индуктивности, но критично учитывать паразитные параметры: при частотах выше 30 МГц эквивалентное последовательное сопротивление (ESR) конденсаторов искажает расчеты.

В схемах защиты от перенапряжений (например, в автомобильной электронике) последовательные конденсаторы используются для фильтрации помех. При входном напряжении 12 В и токе нагрузки 5 А пара конденсаторов по 470 мкФ (63 В) образует делитель с эквивалентной емкостью 235 мкФ. Однако реальная эффективность зависит от ESR: при значении 0,1 Ом на частоте 1 кГц падение напряжения на конденсаторах составит 0,5 В, что требует корректировки номиналов или добавления шунтирующих резисторов для выравнивания напряжения.

При проектировании таймеров на основе RC-цепочек последовательное соединение конденсаторов позволяет получить нестандартные временные задержки. Для формирования импульса длительностью 10 с с резистором 1 МОм требуется емкость 10 мкФ. Если в наличии только конденсаторы по 22 мкФ, их последовательное включение даст 11 мкФ, что увеличит время задержки до 11 с. Погрешность компенсируется подбором резистора, но важно учитывать утечку: при токе утечки 0,1 мкА напряжение на конденсаторах снизится на 1 В за 100 с, что критично для прецизионных схем.

Сравнение последовательного и параллельного соединения по емкости

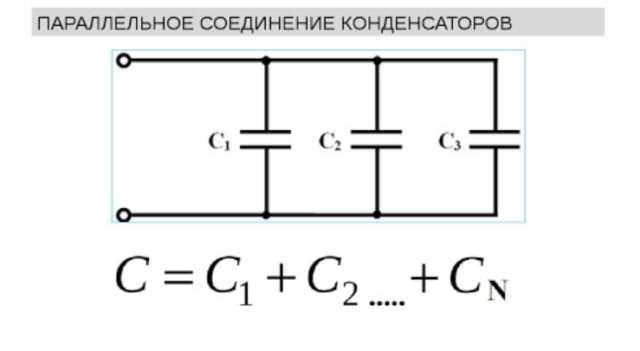

Последовательное соединение конденсаторов снижает общую емкость цепи по формуле: 1/Cобщ = 1/C1 + 1/C2 + ... + 1/Cn. Результат всегда меньше наименьшей емкости в цепи. Например, два конденсатора по 10 мкФ дадут общую емкость 5 мкФ. Параллельное соединение суммирует емкости: Cобщ = C1 + C2 + ... + Cn, увеличивая итоговое значение. Та же пара конденсаторов по 10 мкФ даст 20 мкФ.

Ключевые различия:

• Последовательное соединение повышает рабочее напряжение цепи (сумма напряжений на каждом конденсаторе), но снижает емкость. Применяется в высоковольтных схемах, где важна устойчивость к пробою.
• Параллельное соединение сохраняет напряжение на уровне минимального номинала конденсатора, но увеличивает емкость. Используется для накопления заряда в фильтрах питания и импульсных устройствах.
• При неравных емкостях в последовательной цепи напряжение распределяется обратно пропорционально емкостям: на меньшем конденсаторе падает большее напряжение. В параллельной цепи ток распределяется пропорционально емкостям.

Выбор типа соединения зависит от задачи. Для увеличения емкости без изменения рабочего напряжения – параллельное. Для работы с высоким напряжением при ограниченной емкости – последовательное. В смешанных схемах комбинируют оба подхода: например, последовательные группы конденсаторов соединяют параллельно для баланса емкости и напряжения.

Расчет эквивалентной емкости смешанных цепей требует пошагового упрощения. Сначала вычисляют емкости последовательных участков, затем суммируют их как параллельные. Пример: три конденсатора (2 мкФ, 3 мкФ, 6 мкФ) в последовательно-параллельной цепи (2 и 3 мкФ последовательно, затем параллельно с 6 мкФ) дадут Cобщ = (2*3)/(2+3) + 6 ≈ 7.2 мкФ. Погрешности номиналов конденсаторов (обычно ±5–20%) могут существенно влиять на результат.

Примеры расчетов с разными номиналами конденсаторов

Последовательное соединение конденсаторов требует учета обратной зависимости емкости от суммы обратных величин. Формула для расчета эквивалентной емкости: 1/C_общ = 1/C₁ + 1/C₂ + ... + 1/Cₙ. Рассмотрим практические случаи с разными номиналами.

Пример 1: два конденсатора 10 мкФ и 20 мкФ.

• Расчет: 1/C_общ = 1/10 + 1/20 = 0.1 + 0.05 = 0.15.
• Результат: C_общ = 1/0.15 ≈ 6.67 мкФ.

Пример 2: три конденсатора 5 мкФ, 15 мкФ и 30 мкФ.

1. Сумма обратных величин: 1/5 + 1/15 + 1/30 = 0.2 + 0.0667 + 0.0333 ≈ 0.3.
2. Эквивалентная емкость: C_общ = 1/0.3 ≈ 3.33 мкФ.
3. Особенность: при добавлении конденсаторов с большими номиналами (30 мкФ) общая емкость снижается незначительно.

Пример 3: конденсаторы с номиналами 1 мкФ, 100 нФ (0.1 мкФ) и 10 нФ (0.01 мкФ).

• Приведение к единой единице (мкФ): 1, 0.1, 0.01.
• Расчет: 1/C_общ = 1/1 + 1/0.1 + 1/0.01 = 1 + 10 + 100 = 111.
• Результат: C_общ ≈ 0.009 мкФ (9 нФ).
• Рекомендация: при работе с малыми номиналами проверяйте единицы измерения – ошибки в порядках приводят к неверным результатам.

Пример 4: два конденсатора с одинаковым номиналом 47 мкФ.

• Расчет: 1/C_общ = 1/47 + 1/47 = 2/47 ≈ 0.0426.
• Результат: C_общ ≈ 23.5 мкФ.
• Правило: при последовательном соединении одинаковых конденсаторов общая емкость уменьшается вдвое.

Пример 5: конденсаторы 2.2 мкФ и 4.7 мкФ с допуском ±10%.

• Минимальные значения: 2.2*0.9 = 1.98 мкФ, 4.7*0.9 = 4.23 мкФ.
• Расчет: 1/C_общ = 1/1.98 + 1/4.23 ≈ 0.505 + 0.236 ≈ 0.741.
• Результат: C_общ ≈ 1.35 мкФ.
• Максимальные значения: 2.2*1.1 = 2.42 мкФ, 4.7*1.1 = 5.17 мкФ.
• Расчет: 1/C_общ = 1/2.42 + 1/5.17 ≈ 0.413 + 0.193 ≈ 0.606.
• Результат: C_общ ≈ 1.65 мкФ.

Пример 6: последовательное соединение электролитического (100 мкФ) и керамического (1 нФ) конденсаторов.

• Расчет: 1/C_общ = 1/100 + 1/0.001 = 0.01 + 1000 ≈ 1000.01.
• Результат: C_общ ≈ 0.001 мкФ (1 нФ).
• Особенность: керамический конденсатор с малым номиналом доминирует в расчете – электролитический практически не влияет.
• Рекомендация: избегайте последовательного соединения конденсаторов с разницей в номиналах более чем в 100 раз – это снижает эффективность схемы.

Пример 7: четыре конденсатора 10 мкФ, 22 мкФ, 47 мкФ и 100 мкФ.

• Расчет: 1/C_общ = 1/10 + 1/22 + 1/47 + 1/100 ≈ 0.1 + 0.0455 + 0.0213 + 0.01 ≈ 0.1768.
• Результат: C_общ ≈ 5.66 мкФ.
• Анализ: добавление конденсаторов с большими номиналами (100 мкФ) слабо влияет на общую емкость – ключевую роль играют меньшие значения.
• Практическое применение: в фильтрах питания используйте конденсаторы с близкими номиналами для равномерного распределения напряжения.
