Как из постоянного тока сделать переменный

Преобразование постоянного тока (DC) в переменный (AC) – задача, актуальная для автономных систем питания, солнечных электростанций и резервных источников энергии. Стандартное напряжение бытовой сети – 220 В с частотой 50 Гц, но для многих устройств достаточно и 12 В или 24 В с модифицированной синусоидой. Основной инструмент для такого преобразования – инвертор, но его выбор зависит от мощности нагрузки и требований к форме выходного сигнала.

Для маломощных устройств (до 300 Вт) подойдут недорогие инверторы на базе ШИМ-контроллеров, например, микросхемы TL494 или SG3525. Они формируют прямоугольный сигнал, который пригоден для питания ламп, зарядных устройств и простых электродвигателей. Если требуется чистая синусоида (для медицинского оборудования или аудиотехники), потребуется инвертор с мостовым преобразователем и LC-фильтром. КПД таких устройств достигает 90–95%, но стоимость выше.

При сборке самодельного инвертора на 12 В в 220 В ключевую роль играют транзисторы MOSFET (например, IRF3205) или IGBT-модули для высоких мощностей. Частота генерации задается микроконтроллером (STM32, Arduino) или специализированной микросхемой, как NE555. Важно учитывать потери на переключение: при частоте 50 кГц они минимальны, но требуют качественных дросселей и конденсаторов для сглаживания пульсаций.

Для проверки работы инвертора используйте осциллограф: на выходе должен быть сигнал с амплитудой, близкой к расчетной (например, 310 В для 220 В RMS). При нагрузке свыше 50% мощности следите за нагревом транзисторов – их температура не должна превышать 80°C. В случае перегрева установите радиаторы с термопастой или увеличьте площадь охлаждения.

Какие компоненты нужны для сборки простого инвертора на транзисторах

Основу простейшего инвертора на транзисторах составляют биполярные или полевые ключи. Для схемы на 12 В подойдут мощные NPN-транзисторы типа IRFZ44N (MOSFET) или TIP3055 (биполярный). Выбор зависит от требуемой мощности: MOSFET обеспечивают меньшие потери на переключение, биполярные дешевле и проще в управлении. При токе нагрузки до 5 А достаточно одного транзистора на плечо, свыше – параллельное включение с резисторами 0,1 Ом в цепи истока/эмиттера для выравнивания токов.

Генератор прямоугольных импульсов – второй ключевой элемент. Для частоты 50 Гц используют микросхемы NE555, CD4047 или дискретные мультивибраторы на транзисторах BC547. NE555 требует дополнительного делителя частоты на триггерах Шмитта (например, CD4093), если нужна симметричная меандр-форма. При питании от 12 В частота генератора задается формулой: f = 1,44 / ((R1 + 2R2) × C), где R1 и R2 – резисторы в цепи таймера, C – конденсатор.

Трансформатор – единственный компонент, требующий расчета. Для инвертора на 220 В при входном напряжении 12 В подойдет понижающий трансформатор 220/12 В мощностью 100–300 Вт, включенный в обратном направлении. Сердечник должен быть из электротехнической стали с сечением не менее 6 см² для мощности 100 Вт. Первичная обмотка (12 В) подключается к транзисторам, вторичная (220 В) – к нагрузке. При отсутствии готового трансформатора наматывают катушки самостоятельно: первичная – 2×20 витков провода ПЭВ-2 диаметром 1,5 мм, вторичная – 2×350 витков диаметром 0,5 мм.

Диоды в цепи питания и защиты предотвращают обратные токи. Для выпрямления обратных ЭДС используют быстродействующие диоды типа 1N4007 (для маломощных схем) или HER308 (для токов свыше 3 А). В цепи затвора MOSFET ставят диоды Шоттки (например, 1N5819) для защиты от отрицательных выбросов. Параллельно транзисторам подключают снабберные цепи из резистора 10 Ом и конденсатора 0,1 мкФ для подавления паразитных колебаний.

Конденсаторы сглаживают пульсации и стабилизируют работу схемы. Входной электролитический конденсатор (1000–2200 мкФ, 25 В) фильтрует напряжение питания. Для генератора на NE555 требуется керамический конденсатор 0,01 мкФ в цепи управления частотой. На выходе трансформатора ставят пленочный конденсатор 0,1–0,47 мкФ для снижения высокочастотных помех. При работе с индуктивной нагрузкой (двигатели) добавляют варистор на 275 В для защиты от перенапряжений.

Резисторы задают режимы работы транзисторов и генератора. В цепи затвора MOSFET используют резисторы 10–100 Ом для ограничения тока управления. Для генератора на NE555 R1 = 10 кОм, R2 = 100 кОм, C = 0,1 мкФ дают частоту ~50 Гц. В снабберных цепях резисторы 10–47 Ом рассеивают энергию паразитных колебаний. При параллельном включении транзисторов добавляют выравнивающие резисторы 0,1–0,5 Ом в цепи истока.

Как подключить генератор сигналов к усилителю для получения переменного тока

Для преобразования постоянного тока в переменный через генератор сигналов и усилитель потребуется согласование импедансов. Генератор с выходным сопротивлением 50 Ом подключайте к усилителю с входным сопротивлением не менее 1 кОм, чтобы избежать потерь сигнала. Используйте коаксиальный кабель RG-58 с разъемами BNC для минимизации помех на частотах до 10 МГц. При работе с низкочастотными сигналами (до 100 кГц) допустимы экранированные провода с сечением 0,5 мм².

Настройте генератор на требуемую форму сигнала: синусоида, меандр или треугольник. Для тестирования усилителя мощности установите амплитуду 1 В (пик-пик) и частоту 1 кГц. Проверьте уровень сигнала осциллографом на выходе генератора – искажения выше 1% указывают на необходимость калибровки или замены устройства. Усилители класса D требуют сигнала с крутыми фронтами, поэтому выбирайте генератор с полосой пропускания не менее 20 МГц.

Подключите выход генератора к входу усилителя через разделительный конденсатор емкостью 1–10 мкФ, если усилитель не имеет гальванической развязки. Это предотвратит протекание постоянной составляющей и защитит входные цепи. Для усилителей с симметричным входом (XLR) используйте балансный кабель и адаптер с несимметричного выхода генератора. Убедитесь, что заземление генератора и усилителя выполнено через одну точку, чтобы исключить фоновые помехи.

Подайте питание на усилитель и установите регулятор усиления в минимальное положение. Постепенно увеличивайте уровень сигнала, контролируя выход осциллографом. При появлении клиппинга (ограничения сигнала) снизьте амплитуду на генераторе или уменьшите коэффициент усиления. Для усилителей с фиксированным усилением (например, 20 дБ) расчетный выходной сигнал при входном 1 В составит 10 В (пик-пик).

При работе с высокими мощностями (свыше 50 Вт) используйте нагрузку, соответствующую выходному импедансу усилителя. Для 4-омных усилителей подойдет резистивная нагрузка 4 Ом ±5% с рассеиваемой мощностью не менее 1,5 от номинальной. Подключайте нагрузку через клеммы с низким сопротивлением контакта (например, позолоченные). Измерьте выходной сигнал мультиметром в режиме AC: показания должны соответствовать расчетным значениям с погрешностью не более 3%.

Для проверки стабильности системы подайте сигнал с генератора на частоте 20 Гц и 20 кГц. Усилитель должен воспроизводить обе частоты без заметных искажений или затухания. Если на высоких частотах наблюдается спад амплитуды, проверьте емкость разделительных конденсаторов и длину соединительных кабелей. При необходимости замените их на компоненты с меньшими паразитными параметрами.

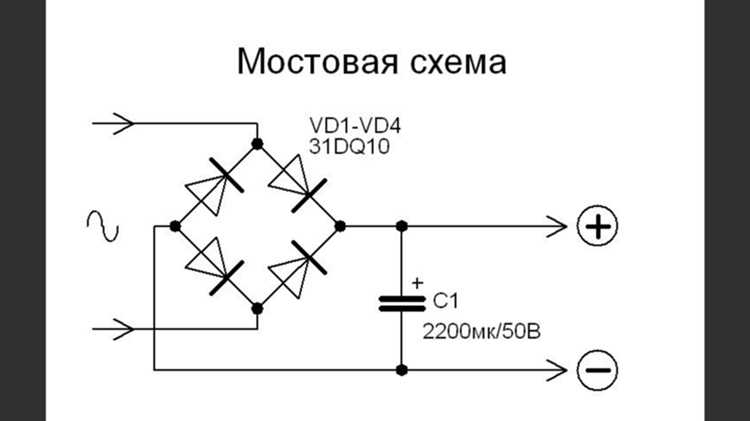

Пошаговая схема сборки инвертора на микросхеме NE555

Как выбрать трансформатор для преобразования напряжения в инверторе

Трансформатор в инверторе отвечает за согласование выходного напряжения с требуемыми параметрами нагрузки. Основные критерии выбора – мощность, коэффициент трансформации и тип сердечника. Мощность трансформатора должна превышать максимальную нагрузку инвертора на 20–30% для компенсации потерь и предотвращения перегрева. Например, для инвертора на 500 Вт подойдет трансформатор с номиналом 600–650 Вт. Коэффициент трансформации определяется соотношением входного и выходного напряжений: если инвертор преобразует 12 В постоянного тока в 220 В переменного, трансформатор должен иметь соотношение витков 1:18 (с учетом потерь на преобразование).

Тип сердечника влияет на эффективность и габариты устройства. Для инверторов малой мощности (до 1 кВт) оптимальны тороидальные трансформаторы – они компактны, имеют низкие потери на рассеивание и высокий КПД (до 95%). При мощности свыше 1 кВт лучше использовать Ш-образные или П-образные сердечники из электротехнической стали с толщиной листа 0,35–0,5 мм. Важно учитывать частоту преобразования: на частотах 20–50 кГц (высокочастотные инверторы) применяют ферритовые сердечники, которые минимизируют потери на вихревые токи.

• Проверьте класс изоляции обмоток: для инверторов с выходным напряжением 220 В минимально допустимый класс – B (130°C), для 380 В – F (155°C) или H (180°C).
• Измерьте сопротивление обмоток: для первичной обмотки (низкое напряжение) оно должно быть в пределах 0,1–0,5 Ом, для вторичной – 1–10 Ом в зависимости от мощности.
• Убедитесь в отсутствии короткозамкнутых витков: при подаче напряжения на первичную обмотку ток холостого хода не должен превышать 5–10% от номинального.
• Для инверторов с синусоидальным выходом выбирайте трансформаторы с минимальным искажением формы сигнала (коэффициент гармоник менее 3%).

Проверка работоспособности самодельного инвертора мультиметром

Перед тестированием убедитесь, что инвертор отключен от источника питания. Подключите мультиметр в режиме измерения постоянного напряжения (DC) с пределом не менее 20 В к входным клеммам инвертора. Подайте питание и зафиксируйте показания: они должны соответствовать напряжению аккумулятора (например, 12 В ±0,5 В). Если значение ниже 11 В, проверьте контакты, предохранители и качество пайки.

Переключите мультиметр в режим переменного напряжения (AC) с пределом 200–750 В. Подключите щупы к выходным клеммам инвертора. Включите устройство и измерьте напряжение: для простых схем на 12 В ожидаемое значение – 220 В ±10% (198–242 В). Если напряжение отсутствует или сильно занижено (менее 150 В), проверьте:

• исправность транзисторов или MOSFET-ключей;
• целостность обмоток трансформатора (сопротивление первичной обмотки – 0,1–1 Ом, вторичной – 5–20 Ом);

Для проверки формы сигнала на выходе используйте мультиметр с функцией True RMS или осциллограф. Идеальная синусоида встречается редко в самодельных инверторах – допустима модифицированная синусоида с амплитудой, близкой к расчетной. Если прибор показывает резкие скачки или «провалы», вероятно, неисправны:

1. конденсаторы фильтра (проверьте емкость и ESR);
2. диоды выпрямителя (прозвоните в режиме диода);
3. драйверы управления ключами (замените при пробое).

Измерьте ток потребления инвертора под нагрузкой. Подключите амперметр последовательно с источником питания и нагрузите выход резистивной нагрузкой (например, лампой накаливания 60 Вт). Для 12-вольтового инвертора ток не должен превышать 6–8 А при такой нагрузке. Превышение указывает на короткое замыкание в трансформаторе или неэффективное переключение ключей.

Проверьте частоту выходного сигнала. Установите мультиметр в режим измерения частоты (Hz) и подключите к выходу. Стандартная частота для инверторов – 50 Гц ±2 Гц. Отклонения свидетельствуют о проблемах с генератором тактовых импульсов (например, неверные номиналы резисторов или конденсаторов в цепи RC-генератора).

Оцените КПД устройства. Измерьте входную мощность (напряжение × ток) и выходную (напряжение × ток нагрузки). Разделите выходную мощность на входную и умножьте на 100%. Для самодельных инверторов КПД 70–85% считается приемлемым. Значения ниже 60% указывают на потери в трансформаторе или ключах.

При отсутствии напряжения на выходе прозвоните цепи мультиметром в режиме прозвонки. Начните с проверки целостности проводов и пайки, затем переходите к компонентам. Особое внимание уделите:

• предохранителям (замените при перегорании);
• термисторам (проверьте сопротивление при нагреве);
• оптопарам (если используются в схеме защиты).

Типичные ошибки при сборке инвертора и как их избежать

Первая распространённая ошибка – неправильный выбор транзисторов или MOSFET. Использование компонентов с недостаточным током или напряжением приводит к перегреву и выходу из строя. Например, для инвертора на 12 В с выходной мощностью 300 Вт требуются MOSFET типа IRF3205 (110 А, 55 В) или аналоги. Проверяйте параметры *V_DS* (напряжение сток-исток) и *I_D* (ток стока) в даташите: они должны превышать расчётные значения на 20–30%. Игнорирование теплоотвода ускоряет деградацию кристалла – даже при правильном выборе транзистора.

Вторая ошибка – некачественная пайка или неправильная разводка печатной платы. Холодные пайки вызывают паразитные сопротивления, что снижает КПД и приводит к локальному перегреву. При проектировании платы избегайте длинных дорожек для силовых цепей: их сопротивление должно быть менее 0,01 Ом. Для высокочастотных инверторов (свыше 20 кГц) критично соблюдать минимальные петли обратной связи – иначе возникают помехи и самовозбуждение. Используйте полигоны для земли и питания, а силовые дорожки усиливайте припоем или медной фольгой.

Третья ошибка – отсутствие защиты от перегрузок и короткого замыкания. Без схемы ограничения тока инвертор сгорает при подключении нагрузки выше номинальной. Реализуйте защиту на компараторе (например, LM393) с датчиком тока на шунте 0,01 Ом: при превышении тока на 10–15% схема должна отключать затворы MOSFET. Также добавьте диоды TVS (например, P6KE200A) параллельно транзисторам для защиты от выбросов напряжения при коммутации индуктивной нагрузки.

Как увеличить мощность инвертора с помощью дополнительных транзисторов

Мощность инвертора ограничена максимальным током, который способны выдержать его силовые ключи. Для увеличения выходной мощности параллельное подключение дополнительных транзисторов – один из самых эффективных методов. Например, если базовый инвертор на MOSFET IRFZ44N (ток стока 49 А) не справляется с нагрузкой, добавление ещё двух таких же транзисторов позволит увеличить допустимый ток до 147 А при условии равномерного распределения нагрузки.

Ключевой момент – симметричное распределение тока между транзисторами. Для этого используют низкоомные резисторы (0,01–0,1 Ом) в цепях истока каждого MOSFET. Резисторы создают отрицательную обратную связь, выравнивая ток через параллельные ключи. Без них один транзистор может перегружаться, что приведёт к его выходу из строя. Пример: для трёх параллельных IRFZ44N достаточно резисторов на 0,05 Ом мощностью 5 Вт.

Схема управления должна обеспечивать одновременное открытие всех транзисторов. Для этого сигнал с драйвера (например, IR2110) подаётся на затворы через отдельные резисторы (10–47 Ом). Это предотвращает колебания и самовозбуждение из-за паразитных индуктивностей. Важно: затворные резисторы должны быть одинаковыми, чтобы задержки включения не отличались более чем на 10–20 нс.

Тепловой режим – критический фактор при параллельном включении. Даже при равномерном токе транзисторы греются неодинаково из-за разброса параметров. Для охлаждения используют общий радиатор с термопастой и принудительным обдувом. Температура кристалла не должна превышать 100 °C для MOSFET и 125 °C для IGBT. Пример: радиатор с тепловым сопротивлением 0,5 °C/Вт при рассеиваемой мощности 50 Вт обеспечит перегрев не более 25 °C.

Проверка работы схемы начинается с малых токов. Подключите нагрузку, составляющую 20–30% от расчётной мощности, и измерьте ток через каждый транзистор с помощью токовых клещей. Разница не должна превышать 5–10%. Если один из ключей перегружен, увеличьте сопротивление резистора в его цепи истока на 0,01–0,02 Ом. Повторите тест на полной мощности только после выравнивания токов.

Для инверторов на IGBT (например, IRG4PC50U) подход аналогичен, но с учётом особенностей этих приборов. IGBT менее чувствительны к разбросу параметров, но требуют более высокого напряжения управления (15 В против 10–12 В для MOSFET). При параллельном включении IGBT используйте диоды Шоттки в цепях эмиттеров для предотвращения обратных токов. Пример: для двух IGBT IRG4PC50U (ток коллектора 27 А) суммарный ток составит 54 А, но с запасом по теплу лучше ограничиться 45–50 А.
