Какие есть радиаторы в машине

Автомобильный радиатор – ключевой элемент системы охлаждения, от которого зависит стабильность работы двигателя. Современные радиаторы делятся на три основных типа: алюминиевые, медные и композитные. Алюминиевые модели, составляющие около 80% рынка, отличаются высокой теплопроводностью (200–230 Вт/м·К) и малым весом, но уязвимы к коррозии при некачественном антифризе. Медные радиаторы, хотя и тяжелее (теплопроводность до 400 Вт/м·К), лучше переносят агрессивные среды и чаще используются в грузовом транспорте.

По конструкции радиаторы бывают трубчато-пластинчатые и трубчато-ленточные. Первые состоят из плоских трубок с припаянными пластинами, обеспечивающими эффективный теплообмен при скоростях потока воздуха до 15 м/с. Вторые используют гофрированную ленту между трубками, что увеличивает площадь охлаждения на 20–30%, но снижает прочность при вибрациях. Для турбированных двигателей с тепловыделением свыше 150 кВт рекомендуются радиаторы с увеличенным числом рядов трубок (3–4 вместо стандартных 2).

Отдельный класс – масляные радиаторы, применяемые в системах смазки и автоматических коробках передач. Они бывают воздушного и водяного охлаждения. Воздушные модели (например, для моторного масла) рассчитаны на температуры до 120°C и давление 6–8 бар, в то время как водомасляные теплообменники, интегрированные в систему охлаждения, стабилизируют температуру масла на уровне 90–100°C. При выборе радиатора критически важно учитывать не только материал, но и совместимость с типом антифриза: алюминиевые конструкции требуют использования карбоксилатных или лобридных жидкостей с ингибиторами коррозии.

Срок службы радиатора напрямую зависит от условий эксплуатации. В регионах с высоким содержанием солей в воздухе (приморские зоны) рекомендуется замена каждые 5–6 лет, даже при отсутствии видимых повреждений. Для диагностики состояния используют тепловизоры: разница температур на входе и выходе радиатора не должна превышать 10°C при нормальной работе. При снижении эффективности на 15% и более требуется промывка системы или замена радиатора – ремонт пайкой допустим только для медных моделей и не гарантирует долговечность.

Какие радиаторы устанавливаются в легковых автомобилях и их ключевые отличия

В легковых автомобилях применяются три основных типа радиаторов: алюминиевые, медные и комбинированные (медно-латунные). Алюминиевые радиаторы – самые распространённые в современных моделях благодаря низкому весу (на 30–40% легче медных) и высокой теплопроводности (200–230 Вт/м·К). Они состоят из тонких трубок (толщиной 0,2–0,4 мм) и гофрированных пластин, что обеспечивает эффективный теплообмен при компактных размерах. Медные радиаторы, хотя и уступают в весе, превосходят по коррозионной стойкости (срок службы до 15 лет против 8–10 у алюминиевых) и ремонтопригодности – их можно паять даже в полевых условиях. Комбинированные радиаторы сочетают медные трубки с латунными бачками, что даёт баланс прочности и теплоотдачи, но они встречаются реже из-за высокой стоимости и сложности производства.

Ключевое отличие радиаторов – конструкция сердцевины. Трубчато-пластинчатые модели (например, в большинстве седанов) имеют вертикальные трубки с припаянными пластинами, что оптимально для машин с ограниченным подкапотным пространством. Трубчато-ленточные (используются в кроссоверах и грузовых авто) отличаются горизонтальными трубками и волнистыми лентами между ними, повышающими жёсткость и площадь теплообмена на 15–20%. В премиальных автомобилях (BMW, Mercedes) встречаются радиаторы с двухрядным расположением трубок и увеличенным количеством пластин – это снижает температуру охлаждающей жидкости на 5–7°C при тех же габаритах, но требует более мощного вентилятора.

При выборе радиатора учитывайте не только материал, но и параметры системы охлаждения: давление (обычно 1,2–1,5 бар), тип антифриза (силикатные составы агрессивны к алюминию) и совместимость с термостатом. Для турбированных двигателей рекомендуются радиаторы с увеличенной фронтальной площадью (на 20–30%) и усиленными бачками – например, модели с толщиной сердцевины 32–40 мм вместо стандартных 24–28 мм. В регионах с экстремальными температурами (+40°C и выше) эффективнее медные радиаторы: их теплоёмкость на 10–12% выше, что критично при длительных нагрузках. Проверяйте маркировку: радиаторы для дизельных двигателей часто имеют дополнительные масляные каналы, а для гибридов – интегрированные теплообменники для батарей.

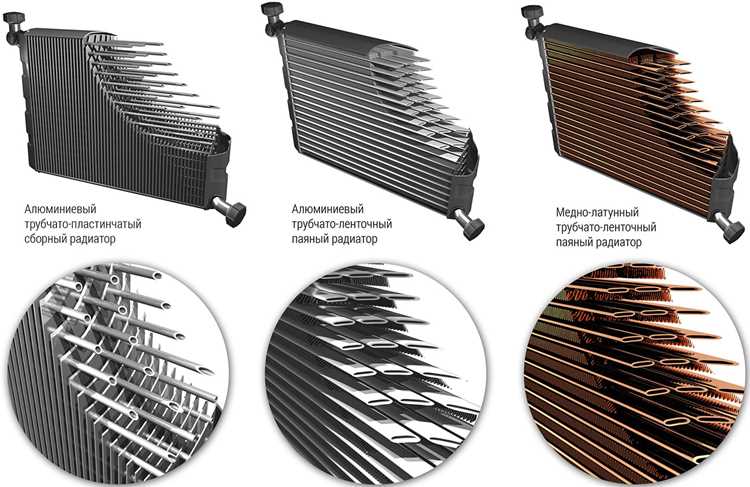

Как выбрать радиатор охлаждения двигателя по материалу изготовления

Материал радиатора напрямую влияет на эффективность теплоотвода, долговечность и стоимость. Основные варианты: алюминий, медь-латунь и пластик с металлическими вставками. Каждый имеет специфические характеристики, определяющие область применения.

Алюминиевые радиаторы – лидеры по соотношению веса и теплопроводности. Коэффициент теплопроводности алюминия – 205 Вт/(м·К), что на 40% выше, чем у латуни. Преимущества:

• Масса на 30–50% меньше медных аналогов;
• Устойчивость к коррозии при использовании антифризов с ингибиторами;
• Стоимость ниже на 20–30% при сопоставимой эффективности.

Недостатки: низкая ремонтопригодность (пайка требует специализированного оборудования) и чувствительность к некачественному антифризу, вызывающему электрохимическую коррозию.

Медно-латунные радиаторы традиционно используются в грузовом транспорте и спецтехнике. Теплопроводность меди – 385 Вт/(м·К), что обеспечивает быстрый отвод тепла даже при высоких нагрузках. Ключевые особенности:

• Срок службы 15–20 лет при правильном обслуживании;
• Высокая ремонтопригодность: пайка возможна в полевых условиях;
• Устойчивость к механическим повреждениям и вибрациям.

Минусы: большой вес (до 12 кг для грузовых моделей) и высокая стоимость – на 40–60% дороже алюминиевых. Окисление меди при контакте с некачественным антифризом снижает эффективность на 15–20% за 5 лет эксплуатации.

Пластиковые радиаторы с алюминиевыми или медными трубками – бюджетное решение для легковых автомобилей. Пластиковый бачок снижает вес, но ухудшает теплообмен. Преимущества:

• Цена на 25–40% ниже цельнометаллических аналогов;
• Простота замены бачков при повреждениях;
• Использование в массовых моделях (например, Renault Logan, VW Polo).

Недостатки: ограниченный срок службы (5–7 лет), риск растрескивания пластика при перепадах температур и низкая устойчивость к давлению (максимум 1,5 бар). Не подходят для турбированных двигателей и автомобилей с высокой тепловой нагрузкой.

При выборе материала учитывайте условия эксплуатации. Для городского режима с частыми остановками и низкими нагрузками подойдет алюминиевый радиатор. Для внедорожников и коммерческого транспорта – медно-латунный. Пластиковые модели оправданы только для бюджетных автомобилей с атмосферными двигателями объемом до 2,0 л.

Проверяйте совместимость с системой охлаждения. Алюминиевые радиаторы требуют антифризов на основе этиленгликоля с органическими присадками (OAT), медные – силикатных (HOAT). Смешивание типов антифризов приводит к образованию осадка и снижению теплоотдачи на 25–30%.

Обращайте внимание на толщину трубок и количество рядов. Для алюминиевых радиаторов оптимальная толщина трубок – 2–3 мм, для медных – 0,15–0,2 мм. Двухрядные конструкции эффективнее однорядных на 10–15%, но увеличивают аэродинамическое сопротивление. Трехрядные используются только в грузовых автомобилях из-за высокого веса.

Зачем нужен радиатор кондиционера и как он работает в системе

Радиатор кондиционера (конденсатор) – ключевой элемент климатической системы автомобиля, отвечающий за отвод тепла от хладагента. Без него работа кондиционера невозможна: компрессор сжимает газообразный фреон, повышая его температуру до 80–120°C, а конденсатор охлаждает его до жидкого состояния, отдавая тепло окружающему воздуху. Эффективность этого процесса напрямую влияет на производительность системы: при недостаточном охлаждении падает холодопроизводительность, увеличивается нагрузка на компрессор и растет расход топлива.

Конструктивно конденсатор представляет собой алюминиевый теплообменник с трубчато-ребристой структурой. Трубки диаметром 6–10 мм, по которым циркулирует хладагент, соединены тонкими пластинами (толщиной 0,1–0,2 мм), увеличивающими площадь теплоотдачи. Современные модели часто оснащаются микроканальными трубками, что на 20–30% повышает эффективность охлаждения по сравнению с традиционными трубчато-пластинчатыми конструкциями. Расположен конденсатор перед основным радиатором двигателя, где через него проходит встречный поток воздуха на скорости до 100 км/ч.

Рабочий цикл конденсатора включает три фазы: десуперхитинг (снижение температуры перегретого газа), конденсацию (переход фреона в жидкое состояние при 40–60°C) и переохлаждение (дополнительное снижение температуры жидкости на 5–10°C). Давление в системе при этом поддерживается на уровне 12–20 бар в зависимости от типа хладагента (R134a или R1234yf). Нарушение любого из этапов приводит к снижению КПД: например, недостаточное переохлаждение вызывает образование паровых пробок в испарителе, а перегрев газа – к повышенному износу компрессора.

Основные неисправности конденсатора связаны с загрязнением, коррозией или механическими повреждениями. Забитые насекомыми, грязью или дорожными реагентами соты снижают теплоотдачу на 40–60%, что приводит к росту давления в системе и срабатыванию защитного клапана. Коррозия алюминиевых элементов ускоряется при контакте с солью и влагой, особенно в регионах с холодным климатом. В таблице ниже приведены критические параметры для диагностики состояния конденсатора:

Для поддержания работоспособности конденсатора рекомендуется проводить очистку сот каждые 15–20 тыс. км пробега, используя мягкую щетку и специализированные аэрозоли (например, Liqui Moly Radiator Cleaner). При мойке под давлением струю направляют под углом 45° к поверхности, избегая повреждения тонких пластин. В зимний период важно следить за отсутствием наледи на конденсаторе, так как она блокирует поток воздуха и приводит к перегреву системы при включении кондиционера.

Замена конденсатора требуется при обнаружении утечек хладагента, глубокой коррозии или деформации трубок. При установке нового элемента необходимо использовать оригинальные уплотнительные кольца и соблюдать момент затяжки штуцеров (15–20 Н·м). После монтажа система вакуумируется в течение 30–40 минут для удаления влаги и воздуха, затем заправляется хладагентом с точным соблюдением нормы (например, 450–550 г для R134a в зависимости от модели автомобиля). Игнорирование этих требований приводит к снижению эффективности кондиционера на 25–40% уже в первый год эксплуатации.

Особенности масляных радиаторов и их роль в защите трансмиссии

Масляные радиаторы – специализированные теплообменники, предназначенные для охлаждения трансмиссионного масла в автоматических коробках передач (АКПП), дифференциалах и раздаточных коробках. Их основная задача – предотвращение перегрева масла, который приводит к деградации смазочных свойств, ускоренному износу фрикционов и подшипников. Критическая температура для большинства трансмиссионных масел – 120–130°C; превышение этого порога на 10–15°C сокращает срок службы масла в 2–3 раза.

Конструктивно масляные радиаторы делятся на два типа:

• Воздушно-масляные – компактные алюминиевые или медные теплообменники с оребрением, устанавливаемые перед основным радиатором системы охлаждения двигателя. Эффективны при скоростях выше 60 км/ч, где воздушный поток обеспечивает отвод 15–25 кВт тепла. Применяются в легковых автомобилях и малотоннажных грузовиках.
• Водомасляные – интегрированы в контур системы охлаждения двигателя. Масло циркулирует через теплообменник, где охлаждается антифризом. Преимущество – стабильная работа независимо от скорости движения, но требуют дополнительного насоса для прокачки масла. Используются в тяжелой технике и автомобилях с высокими нагрузками на трансмиссию (например, внедорожники с принудительным блокированием дифференциалов).

Ключевой параметр масляного радиатора – площадь теплообмена. Для АКПП с крутящим моментом до 400 Н·м достаточно радиатора с фронтальной площадью 0,05–0,08 м². В спортивных автомобилях и грузовиках этот показатель увеличивается до 0,12–0,15 м². Недостаточная площадь приводит к «термическому пробою» масла: при длительных нагрузках температура поднимается до 150°C, что вызывает образование лаковых отложений и закупорку каналов гидроблока.

Установка масляного радиатора обязательна в следующих случаях:

1. Эксплуатация автомобиля с прицепом массой свыше 50% от снаряженной массы авто.
2. Частое движение в пробках при температуре окружающего воздуха выше 30°C.
3. Использование автомобиля в условиях бездорожья с длительными пробуксовками.
4. Тюнинг трансмиссии с увеличением крутящего момента более чем на 30% от заводского.

При выборе радиатора учитывают не только размеры, но и материал. Алюминиевые модели легче медных на 30–40%, но уступают им в теплопроводности (200 Вт/(м·K) против 400 Вт/(м·K)). Для экстремальных условий (например, ралли-кросс) применяют радиаторы с биметаллическими трубками: внутренний слой – медь для теплоотвода, внешний – алюминий для защиты от коррозии. Срок службы качественного радиатора – 150–200 тыс. км, но при агрессивной эксплуатации требует замены каждые 80–100 тыс. км.

Монтаж масляного радиатора требует соблюдения ряда технических нюансов. В системах с принудительной циркуляцией масла (например, в АКПП с дополнительным насосом) радиатор подключают параллельно штатному теплообменнику, используя термостатический клапан, открывающийся при температуре масла выше 90°C. В системах без насоса радиатор врезают в обратную магистраль от трансмиссии к поддону, обеспечивая естественную циркуляцию за счет разницы давлений. Ошибки при подключении (например, последовательное соединение) приводят к росту гидравлического сопротивления и масляному голоданию.

Обслуживание масляного радиатора включает регулярную проверку герметичности соединений и чистоту оребрения. Загрязнение радиатора пылью, грязью или насекомыми снижает эффективность теплоотдачи на 20–40%. Для очистки используют сжатый воздух под давлением не более 3 бар или мягкую щетку – жесткие материалы повреждают алюминиевые пластины. В водомасляных системах критически важно контролировать уровень и качество антифриза: его замена каждые 60 тыс. км предотвращает образование накипи в каналах теплообменника.
