Как разобрать фонарик экотон 17

Экотон 17 – фонарь с алюминиевым корпусом, герметичной конструкцией и питанием от трёх элементов типа АА. Его разборка требует аккуратности: неправильные действия могут повредить резьбовые соединения или уплотнительные кольца. В этой инструкции рассмотрены ключевые этапы – от снятия головной части до извлечения платы и замены светодиодов.

Перед началом работ подготовьте инструменты: крестовую отвёртку PH1, пластиковую лопатку (для разъединения защёлок) и плоскогубцы с узкими губками. Избегайте металлических предметов – они могут поцарапать анодированное покрытие или замкнуть контакты. Отключите питание, вынув батареи, и убедитесь, что фонарь выключен.

Основные узлы Экотон 17: головная часть с оптикой, центральный блок с кнопкой и отсеком для батарей, хвостовой колпачок. Резьба на корпусе покрыта силиконовой смазкой – при разборке её нужно сохранить, чтобы не нарушить герметичность. Если уплотнительное кольцо прилипло к резьбе, аккуратно отделите его пластиковой лопаткой, не растягивая.

Разборка начинается с головной части. Вращайте её против часовой стрелки, прилагая усилие к рифлёной поверхности. Если резьба закисла, используйте резиновые перчатки для лучшего сцепления или слегка нагрейте корпус феном (температура не выше 60°C). После снятия головки откроется доступ к отражателю и светодиодному модулю – их можно извлечь, открутив два винта под отвёртку PH1.

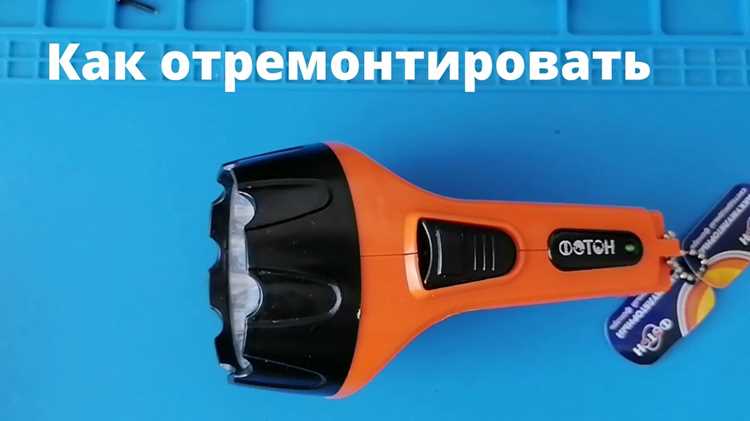

Необходимые инструменты для разборки фонарика

Для разборки фонарика Экотон 17 потребуется набор отвёрток с магнитными наконечниками: крестовая PH0 или PH00 для винтов корпуса и плоская 1,5–2 мм для фиксаторов. Без магнита мелкие винты легко теряются, особенно при работе в ограниченном пространстве. Дополнительно пригодится шестигранник 1,5 мм – некоторые модели используют его для крепления рефлектора или модуля светодиода.

Пинцет с антистатическим покрытием нужен для извлечения резиновых уплотнителей и мелких деталей, таких как пружинные контакты или защитные плёнки. Избегайте металлических пинцетов без покрытия – они могут повредить электронные компоненты или оставить царапины на пластиковых элементах. Для работы с аккумуляторным отсеком подойдёт пластиковый шпатель или медиатор для гитары толщиной 0,5–0,8 мм, чтобы аккуратно поддеть защёлки без риска сломать их.

Мультиметр с функцией проверки напряжения и целостности цепи необходим для диагностики неисправностей. Перед разборкой измерьте напряжение на контактах батареи – если оно ниже 2,5 В на элемент, аккумулятор требует замены или восстановления. Тестер также поможет выявить обрывы в проводке или неисправные светодиоды, если фонарь не включается после сборки.

Силиконовая смазка в спрее или гелевой форме понадобится для обработки резьбовых соединений и резиновых уплотнителей после чистки. Наносите её тонким слоем на резьбу корпуса, чтобы предотвратить коррозию и облегчить последующую разборку. Избегайте WD-40 и других проникающих смазок – они разрушают резину и пластик при длительном контакте.

Для фиксации мелких деталей используйте лоток с магнитным дном или пластиковую коробку с ячейками. Винты и пружины разных размеров удобно сортировать по отдельным отсекам, чтобы не перепутать при сборке. Если фонарик сильно загрязнён, подготовьте изопропиловый спирт (не менее 90%) и безворсовую салфетку для очистки оптики и контактов – обычная вода или растворители оставляют разводы и окисляют металл.

Снятие передней линзы и защитного стекла

Перед началом работы убедитесь, что фонарик обесточен и светодиоды остыли. Линза и защитное стекло в Экотон 17 удерживаются резьбовым кольцом с мелким шагом (M30×0,5) и герметизирующим силиконовым уплотнителем. Для демонтажа потребуются: тонкая плоская отвёртка (ширина жала 2–3 мм), пластиковый шпатель или медиатор, а также резиновые перчатки для защиты рук от острых краёв.

Вставьте отвёртку в одно из двух технологических углублений на кольце (расположены диаметрально противоположно) и аккуратно поверните против часовой стрелки. Если кольцо не поддаётся, нанесите на резьбу каплю проникающей смазки (например, WD-40) и подождите 2–3 минуты. Избегайте чрезмерных усилий – при срыве резьбы восстановить герметичность будет сложно.

• Не используйте металлические предметы шире 3 мм – риск повредить линзу или корпус.
• При работе с уплотнителем не растягивайте его – силикон теряет эластичность.
• Если кольцо проворачивается, но не снимается, проверьте наличие фиксирующего клея на резьбе (удалите его скальпелем).

После снятия кольца извлеките защитное стекло, поддев его пластиковым шпателем за край. Линза (обычно поликарбонатная или стеклянная) может быть дополнительно закреплена на оправе с помощью трёх точек термоклея – разогрейте их феном (температура 120–150°C) и отделите линзу пинцетом. Храните детали в чистом контейнере, избегая контакта с абразивами.

Перед обратной сборкой очистите резьбу и уплотнитель от старого герметика спиртовой салфеткой. Нанесите тонкий слой силиконовой смазки на уплотнитель для сохранения водонепроницаемости. При установке стекла и линзы соблюдайте ориентацию: метка на линзе (если есть) должна совпадать с выемкой на корпусе. Затягивайте кольцо до упора, но без перекосов – момент затяжки не должен превышать 1,5 Н·м.

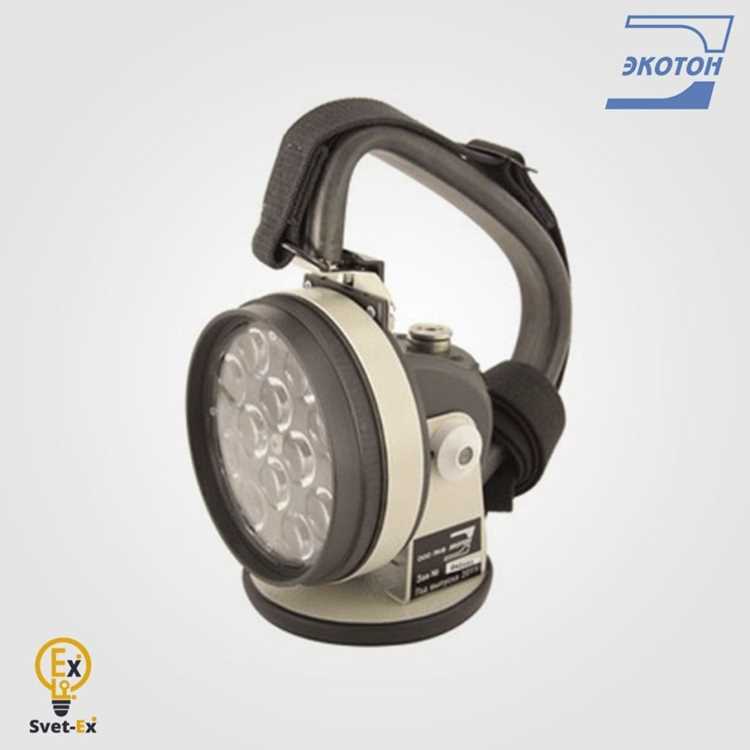

Отсоединение платы и светодиодного модуля

Перед началом отсоединения платы убедитесь, что фонарик полностью обесточен – извлеките аккумулятор или батареи. Плата в Экотон 17 крепится на двух винтах M2 с потайной головкой, расположенных по диагонали у основания корпуса. Используйте отвёртку PH0 или PH00, чтобы избежать срыва шлица. После откручивания винтов аккуратно подденьте плату за края пластиковой лопаткой или тонким пинцетом – она фиксируется на направляющих внутри корпуса, но может прилипать из-за термопасты.

Светодиодный модуль соединён с платой через два контактных лепестка: анод (+) и катод (–). Лепестки припаяны к контактным площадкам на обратной стороне платы. Для отсоединения прогрейте паяльником мощностью 30–40 Вт до температуры 280–300°C в течение 3–5 секунд, затем сдвиньте модуль в сторону тонким жалом. Избегайте длительного нагрева – перегрев может повредить светодиод или дорожки платы. Если припой не плавится, добавьте флюс на основе канифоли.

При демонтаже модуля обратите внимание на термопрокладку между светодиодом и корпусом. Она часто приклеивается к алюминиевому радиатору – отделите её аккуратно, чтобы не порвать. Если прокладка высохла или деформирована, замените её на новую с аналогичными теплопроводными свойствами (например, Arctic Thermal Pad 0,5 мм). Проверьте состояние контактных площадок на плате: окисление или остатки припоя могут вызвать короткое замыкание при повторной сборке.

При обратной сборке нанесите тонкий слой термопасты (например, КПТ-8) на поверхность радиатора перед установкой светодиодного модуля. Убедитесь, что лепестки модуля точно совпадают с контактными площадками на плате – смещение на 0,5 мм может привести к неработоспособности. Затягивайте винты платы крест-накрест с усилием 0,3–0,5 Н·м, чтобы избежать перекоса и повреждения текстолита.

Демонтаж корпуса и извлечение батарейного отсека

Перед началом работ убедитесь, что фонарик отключен, а батареи извлечены. Корпус Экотон 17 фиксируется тремя винтами под крестовую отвертку PH1: два расположены на задней крышке, один – под резиновой заглушкой в нижней части рукоятки. Заглушку аккуратно подденьте плоской отверткой шириной не более 3 мм, чтобы не повредить пластик.

Открутите винты против часовой стрелки, удерживая корпус от прокручивания. Если винты не поддаются, нанесите на резьбу каплю WD-40 и подождите 2–3 минуты. Избегайте чрезмерного усилия – головки винтов выполнены из мягкого сплава и легко срываются. После демонтажа винтов отложите их в отдельную емкость.

Разделите корпус на две части, потянув заднюю крышку на себя. Внутренние защелки расположены по периметру, но основное сопротивление создает силиконовая прокладка. Чтобы не порвать ее, вставьте пластиковую лопатку между половинками корпуса в районе батарейного отсека и аккуратно разведите их.

Батарейный отсек крепится к передней части корпуса двумя металлическими зажимами. Отсоедините их, сжав пальцами выступы с внутренней стороны отсека. Если зажимы закисли, используйте тонкогубцы, но не прилагайте силу – пластиковые направляющие легко ломаются. После освобождения отсека проверьте состояние контактов: окисление удалите ластиком или мелкозернистой наждачной бумагой.

Провод питания отсека припаян к плате управления. Чтобы не повредить пайку, отсоедините разъем (если предусмотрен) или перекусите провод кусачками на расстоянии 5 мм от платы. Запомните полярность: красный провод – плюс, черный – минус. При обратной сборке используйте термоусадочную трубку для изоляции соединений.

В моделях с аккумулятором вместо батарей отсек может быть дополнительно зафиксирован винтом под шестигранник 2 мм. Винт расположен под наклейкой с серийным номером – удалите ее острым ножом. После демонтажа проверьте состояние аккумулятора: вздутие корпуса или подтеки электролита требуют замены элемента.

При сборке обратите внимание на положение резиновой прокладки. Она должна плотно прилегать к канавке в корпусе, иначе фонарик потеряет влагозащиту. Перед установкой прокладки смажьте ее тонким слоем силиконовой смазки для предотвращения пересыхания. Винты затягивайте крест-накрест, начиная с центрального, чтобы избежать перекоса крышки.

Если после сборки фонарик не включается, проверьте контакты батарейного отсека на короткое замыкание мультиметром в режиме прозвонки. Сопротивление между плюсовым и минусовым контактами должно стремиться к бесконечности. При наличии замыкания осмотрите плату на предмет обрывов дорожек или остатков припоя.

Проверка и замена поврежденных элементов

После разборки фонарика Экотон 17 осмотрите плату управления, светодиоды и аккумулятор на предмет видимых дефектов. Начните с проверки контактов: окисление на клеммах аккумулятора или разъемах питания устраняется мелкозернистой наждачной бумагой (P600–P1000) или спиртовой салфеткой. Светодиоды тестируются мультиметром в режиме прозвонки диодов – при отсутствии свечения или сопротивления выше 20 Ом замените модуль целиком. Особое внимание уделите резисторам на плате: почернение или вздутие указывает на перегрев, требуется замена на аналог с идентичным номиналом (например, 10 Ом ±5%).

Для замены поврежденных элементов используйте паяльник мощностью 30–40 Вт с тонким жалом и припой ПОС-61. При демонтаже светодиодов прогревайте контактные площадки не дольше 3 секунд, чтобы избежать отслоения дорожек. Новый светодиод устанавливайте строго по полярности: анод (+) к широкой контактной площадке, катод (−) – к узкой. Аккумулятор Li-ion 18650 заменяется только на модель с аналогичными параметрами (3,7 В, 2000–3400 мА·ч), иначе возможен выход из строя драйвера. Перед пайкой новых компонентов очистите плату от остатков флюса изопропиловым спиртом.

• Проверьте целостность проводов питания: обрыв чаще всего возникает у мест пайки к плате или аккумулятору. Восстановите соединение, зачистив 5 мм изоляции и припаяв провод к контакту с использованием термоусадочной трубки.
• При замене кнопки включения выбирайте тактовую с параметрами: 6×6 мм, 5 А, 12 В. Убедитесь, что новая кнопка имеет аналогичное расположение контактов (обычно 4 ножки: 2 для питания, 2 для сигнала).
• Если фонарик не реагирует на зарядку, прозвоните диодный мост на плате зарядки: сопротивление в одном направлении должно быть бесконечным, в обратном – 500–700 Ом. При неисправности замените диод 1N4007.

Очистка контактов и внутренних деталей

Пружинные контакты батарейного отсека требуют особого внимания. Их упругость снижается на 20–30% после 50 циклов зарядки из-за накопления солей. Очищайте их ластиком средней жесткости, двигаясь от центра к краям. Избегайте металлических щеток – они оставляют микроцарапины, ускоряющие коррозию. После механической очистки протрите контакты спиртом и высушите феном на холодном режиме в течение 30 секунд.

Внутренние поверхности корпуса из анодированного алюминия склонны к накоплению пыли и влаги. Для очистки используйте мягкую кисть с синтетическим ворсом (диаметр 5–7 мм) и пылесос с насадкой для щелей. Особое внимание уделите резьбовым соединениям – там скапливается до 60% загрязнений. При наличии белого налета (соли алюминия) обработайте участок раствором лимонной кислоты (5 г на 100 мл воды) с последующей промывкой дистиллированной водой.

Плата управления фонарика содержит SMD-компоненты, чувствительные к статическому электричеству. Перед очисткой отключите аккумулятор и разрядите конденсаторы, замкнув контакты питания на 2 секунды. Для удаления флюса и окислов используйте кисть из натурального волоса, смоченную в спирте. Не применяйте ультразвуковые ванны – они могут повредить пайку микросхем. После очистки проверьте плату под лупой (увеличение 5х) на предмет отслоившихся дорожек.

Оптические элементы – линза и отражатель – очищаются отдельно. Для линзы из поликарбоната используйте микрофибру и спиртовой раствор (70% изопропанол, 30% дистиллированная вода). Отражатель с алюминиевым напылением протирайте только сухой салфеткой – влага вызывает помутнение покрытия. При наличии стойких загрязнений допустимо использовать сжатый воздух (давление не более 2 бар) для выдувания пыли из труднодоступных зон.

После очистки всех компонентов проведите сборку в обратном порядке, соблюдая полярность подключения. Перед установкой аккумулятора проверьте сопротивление между контактами мультиметром – оно не должно превышать 0,1 Ом. Если показания выше, повторите очистку или замените поврежденные детали. Храните фонарик в сухом месте при влажности не более 50% для предотвращения повторного окисления.

Сборка фонарика после разборки и тестирование

Перед началом сборки убедитесь, что все детали фонарика Экотон 17 очищены от пыли и остатков старой термопасты. Особое внимание уделите контактным площадкам на плате и внутренней поверхности корпуса – даже микроскопические загрязнения могут ухудшить теплоотвод или вызвать короткое замыкание. Для очистки используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%).

Установите светодиодный модуль на радиатор, нанеся тонкий слой термопасты Arctic MX-4 или аналога с теплопроводностью не ниже 8,5 Вт/м·К. Равномерно распределите пасту шпателем или пластиковой картой, избегая излишков – толщина слоя не должна превышать 0,2 мм. Закрепите модуль винтами в последовательности «крест-накрест» с усилием 0,3–0,5 Н·м, используя динамометрическую отвёртку.

Подключите провода к плате управления, соблюдая полярность и цветовую маркировку:

• Красный – «+» аккумулятора;
• Чёрный – «−» аккумулятора;
• Жёлтый – управление светодиодом (при наличии).

Пайку выполняйте паяльником мощностью 30–40 Вт с тонким жалом, время контакта не более 3 секунд. Изолируйте места пайки термоусадочной трубкой диаметром 2–3 мм, прогревая её строительным феном при температуре 120–150°C.

Вставьте аккумулятор в корпус, предварительно проверив его напряжение мультиметром – оно должно быть в пределах 3,6–4,2 В для литий-ионных элементов. Закрепите батарею фиксатором, убедившись, что контакты не касаются металлических частей корпуса. При установке платы управления следите за тем, чтобы кнопка включения совпала с отверстием в корпусе – смещение даже на 0,5 мм приведёт к некорректной работе.

Закрутите заднюю крышку, используя оригинальные винты. Если резьба сорвана, замените их на аналогичные по размеру (M2×4 мм, шаг 0,4 мм) из нержавеющей стали. Затягивайте винты по диагонали, чередуя стороны, чтобы избежать перекоса корпуса. Усилие затяжки – 0,8–1,0 Н·м.

Тестирование начинайте с проверки герметичности сборки. Погрузите фонарик в ёмкость с водой на 30 секунд (глубина 10 см), затем протрите насухо и осмотрите на предмет протечек. Далее проведите функциональные испытания:

1. Включите фонарик на минимальной яркости – свет должен быть ровным, без мерцания.
2. Переключите режимы работы (если предусмотрены) – задержка между переключениями не должна превышать 0,5 секунды.
3. Проверьте работу на максимальной яркости в течение 2 минут – корпус не должен нагреваться выше 50°C (измеряйте бесконтактным термометром).
4. Зарядите аккумулятор до 100% и замерьте время работы на средней яркости – оно должно соответствовать паспортным данным (±10%).

Если при тестировании обнаружены отклонения, разберите фонарик повторно и проверьте следующие узлы:

• Качество пайки контактов – холодные пайки часто становятся причиной нестабильной работы.
• Состояние уплотнительных колец – при износе замените их на силиконовые аналоги с твёрдостью 50–60 Shore A.
• Напряжение на аккумуляторе под нагрузкой – при падении ниже 3,3 В элемент подлежит замене.

После успешного тестирования нанесите на резьбу задней крышки тонкий слой силиконовой смазки для предотвращения коррозии. Храните фонарик в сухом месте при температуре от −10°C до +30°C, избегая длительного воздействия прямых солнечных лучей. Периодически (раз в 3 месяца) проверяйте заряд аккумулятора – литий-ионные элементы теряют ёмкость при хранении в разряженном состоянии.
