Трансформатор – устройство, преобразующее напряжение переменного тока, но его обмотки часто не имеют маркировки. Определить вход (первичную обмотку) и выход (вторичную) можно без сложных приборов, если знать ключевые признаки. Начнем с визуального осмотра: первичная обмотка обычно содержит больше витков тонкого провода, а вторичная – меньше витков толстого провода. Это связано с тем, что вход рассчитан на высокое напряжение и малый ток, а выход – на низкое напряжение и большой ток.
Если мультиметра нет, используйте источник переменного напряжения (например, 12 В от блока питания) и лампочку накаливания. Подключите лампу последовательно к одной из обмоток и подайте напряжение. Если лампа не горит или светится тускло – это первичная обмотка (высокое сопротивление ограничивает ток). Яркое свечение указывает на вторичную обмотку. Будьте осторожны: не подавайте на первичную обмотку напряжение выше номинального (обычно 220 В), иначе трансформатор выйдет из строя.
Еще один метод – проверка магнитопровода. Первичная обмотка расположена ближе к сердечнику, вторичная – поверх нее. Это связано с конструктивными особенностями: входная обмотка должна эффективно передавать энергию через магнитное поле. Осмотрите трансформатор: если одна из обмоток намотана непосредственно на каркас, а вторая – поверх первой, внутренняя – первичная.
Какие обозначения на корпусе трансформатора указывают на вход и выход
На большинстве трансформаторов вход и выход маркируются буквами PRI (primary – первичная обмотка) и SEC (secondary – вторичная обмотка). Эти обозначения часто сопровождаются указанием напряжения, например, PRI 220V или SEC 12V. Если на корпусе есть только цифры, первичная обмотка обычно имеет большее напряжение, чем вторичная.
В промышленных трансформаторах встречаются обозначения H (high voltage – высокое напряжение) и X или L (low voltage – низкое напряжение). Например, H1-H2 – вход, X1-X2 – выход. На силовых трансформаторах также могут быть указаны клеммы с маркировкой U, V, W для входа и u, v, w для выхода.
На малогабаритных трансформаторах, особенно в блоках питания, вход часто обозначается символом ~ (переменный ток) или AC IN, а выход – DC OUT или значком постоянного тока (прямая линия с пунктиром). Если на корпусе есть стрелки, они указывают направление тока: от входа к выходу.
| Обозначение | Значение | Пример |
|---|---|---|
| PRI / Primary | Вход (первичная обмотка) | PRI 230V |
| SEC / Secondary | Выход (вторичная обмотка) | SEC 24V |
| H1-H2 | Вход высокого напряжения | H1-H2 380V |
| X1-X2 | Выход низкого напряжения | X1-X2 12V |
| ~ / AC IN | Вход переменного тока | ~ 220V |
На трансформаторах с несколькими обмотками выходы могут маркироваться как SEC1, SEC2 или TAP (отвод). Если на корпусе указаны только цвета проводов, вход часто подключается к проводам черного, коричневого или красного цвета, а выход – к синему, желтому или зеленому. Однако цветовая маркировка не стандартизирована, поэтому проверяйте документацию.
При отсутствии маркировки или сомнениях измерьте сопротивление обмоток мультиметром: первичная обмотка имеет большее сопротивление, чем вторичная. Если трансформатор понижающий, вход всегда подключается к обмотке с большим числом витков. На импульсных трансформаторах вход может обозначаться как P (primary), а выход – S (secondary) или F (feedback).
Как определить первичную и вторичную обмотки по количеству витков
Первичная обмотка трансформатора обычно содержит больше витков, чем вторичная, особенно в понижающих моделях. Для проверки используйте мультиметр в режиме измерения сопротивления: обмотка с большим числом витков имеет более высокое омическое сопротивление (например, 50–500 Ом против 1–50 Ом у вторичной). Исключение – повышающие трансформаторы, где вторичная обмотка может иметь больше витков, но её сопротивление всё равно будет ниже из-за использования более толстого провода.
- Отключите трансформатор от сети и разрядите конденсаторы.
- Снимите защитный кожух, если он есть, и визуально оцените обмотки: первичная часто наматывается поверх вторичной или на отдельном каркасе.
- Измерьте диаметр провода: первичная обмотка обычно выполнена из более тонкого провода (0,1–0,5 мм), вторичная – из толстого (0,5–2 мм и более).
- Подсчитайте витки на доступном участке: если трансформатор открыт, сравните количество витков на 1 см длины обмотки. Первичная обмотка будет плотнее.
- Запишите показания сопротивления и сравните их с типичными значениями для трансформаторов аналогичной мощности (например, для 100 Вт первичная обмотка – 100–300 Ом, вторичная – 0,5–10 Ом).
Использование мультиметра для проверки сопротивления обмоток
Как отличить вход и выход по маркировке проводов и клемм
Цветовая маркировка проводов регламентируется стандартами, но зависит от страны-производителя. В России и Европе входные провода обычно имеют изоляцию коричневого (фаза), синего (ноль) и желто-зеленого (земля) цветов. Выходные провода могут быть черными, серыми или белыми, но без желто-зеленой жилы. В США и Канаде вход маркируется черным (фаза), белым (ноль) и зеленым (земля), выход – красным или синим.
- На клеммных колодках трансформаторов малой мощности входные контакты часто располагаются слева, выходные – справа.
- На понижающих трансформаторах входные клеммы крупнее выходных из-за большего сечения проводов.
- На автотрансформаторах маркировка 1–2 соответствует входу, 3–4 – выходу.
Если маркировка стёрта или отсутствует, измерьте сопротивление обмоток мультиметром. Входная обмотка (первичная) имеет большее количество витков и, соответственно, более высокое сопротивление – от десятков до тысяч Ом. Выходная обмотка (вторичная) покажет сопротивление в пределах 0,1–10 Ом. Исключение – трансформаторы с несколькими вторичными обмотками, где сопротивление может варьироваться.
Проверка трансформатора под напряжением: меры безопасности и порядок действий
Перед подачей напряжения на трансформатор убедитесь, что его корпус заземлён, а изоляция обмоток не имеет видимых повреждений. Используйте мультиметр в режиме измерения сопротивления (200 МОм) для проверки изоляции между обмотками и корпусом – значение должно превышать 1 МОм. Подключайте трансформатор к сети через автоматический выключатель с током срабатывания не более 10 А или через лабораторный автотрансформатор (ЛАТР) с плавной регулировкой напряжения. Измеряйте входное и выходное напряжение вольтметром с классом точности не ниже 1,5, подключая щупы к клеммам через изолированные зажимы типа «крокодил».
При работе с трансформаторами мощностью свыше 100 ВА используйте диэлектрические перчатки с маркировкой не ниже 1000 В и изолирующий коврик. Не прикасайтесь к токоведущим частям даже после отключения – разряд ёмкостей обмоток может сохраняться до 5 минут. Если при подаче напряжения слышен гул или появляется запах гари, немедленно отключите питание и проверьте обмотки на короткое замыкание тестером в режиме прозвонки. Для трансформаторов с несколькими вторичными обмотками измеряйте напряжение на каждой отдельно, избегая параллельного подключения нагрузки без предварительной проверки фазировки.
Как распознать вход и выход по схеме подключения устройства

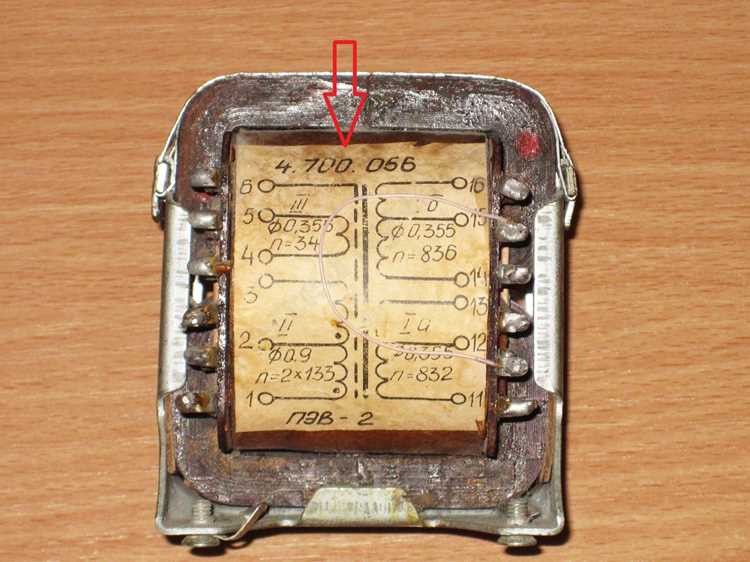

На схеме трансформатор обозначается символом с двумя катушками: первичной (вход) и вторичной (выход). Первичная обмотка всегда подключается к источнику питания – ищите линии, ведущие к сетевому напряжению (220 В, 110 В) или клеммам с маркировкой «AC IN», «Primary» или «L/N». Вторичная обмотка связана с нагрузкой: ищите обозначения «OUT», «Secondary», «Vout» или номинальное напряжение (например, 12 В, 24 В). Если на схеме указаны значения сопротивлений, первичная обмотка обычно имеет большее сопротивление из-за тонкого провода и большего числа витков.
При анализе схемы проверьте направление стрелок или меток фазировки (точки рядом с обмотками). Они указывают полярность и помогают определить начало и конец обмоток. Если трансформатор понижающий, вторичная обмотка будет иметь меньше витков и толще провод – это видно на принципиальных схемах с развернутым изображением обмоток. В импульсных блоках питания вход часто маркируется как «HV» (высокое напряжение), а выход – «LV» (низкое напряжение) или «+5V», «+12V».
Типичные ошибки при определении обмоток и как их избежать
Вторая ошибка – использование неверного напряжения для проверки. Подача сетевого напряжения (220 В) на вторичную обмотку низковольтного трансформатора (например, 12 В) вызовет короткое замыкание и разрушение изоляции. Даже при правильном определении обмоток неверная полярность подключения может привести к нестабильной работе или повреждению подключённых устройств. Перед подачей полного напряжения используйте пониженное (например, 12–36 В от лабораторного источника) и контролируйте ток холостого хода – он не должен превышать 5–10% от номинального. Для трансформаторов с неизвестными параметрами начинайте с минимального напряжения, постепенно увеличивая его и наблюдая за нагревом.
