Почему генератор выдает большое напряжение

Высокое напряжение на выходе генератора – распространённая проблема, способная привести к повреждению оборудования, перегреву обмоток и даже возгоранию. В большинстве случаев отклонение превышает допустимые 5–10% от номинального значения, что требует немедленной диагностики. Основные причины кроются в неисправностях системы возбуждения, регулятора напряжения или механических сбоях в работе привода.

Неисправность регулятора напряжения – одна из ключевых причин. Современные AVR (автоматические регуляторы напряжения) поддерживают выходное напряжение в пределах ±1–2% при изменении нагрузки. Если регулятор выходит из строя, напряжение может вырасти до 130–150% от номинала. Например, в дизельных генераторах мощностью 10–50 кВт скачок до 480 В вместо 400 В часто указывает на пробой силового транзистора в схеме AVR или обрыв цепи обратной связи.

Повышенное возбуждение генератора возникает при замыкании обмоток возбуждения или неправильной настройке тока возбуждения. В синхронных генераторах с независимым возбуждением ток в обмотке ротора должен составлять 2–5 А для поддержания номинального напряжения. Превышение этого значения на 30–40% приводит к росту магнитного потока и, как следствие, напряжения на статоре. Проверка сопротивления обмоток мегомметром (должно быть 0,5–5 Ом) помогает выявить межвитковые замыкания.

Механические факторы, такие как повышенные обороты привода, также влияют на выходное напряжение. В генераторах с приводом от ДВС частота вращения должна строго соответствовать расчётной (обычно 1500 или 3000 об/мин для 50 Гц). Превышение оборотов на 10% увеличивает напряжение пропорционально, так как ЭДС генератора зависит от скорости вращения ротора. Контроль частоты с помощью тахометра или осциллографа позволяет оперативно выявить отклонения.

Неправильная нагрузка – ещё один фактор, провоцирующий рост напряжения. При резком сбросе нагрузки (например, отключении 80% потребителей) регулятор не успевает снизить возбуждение, что приводит к кратковременному скачку до 120–130% от номинала. Для предотвращения таких ситуаций рекомендуется использовать системы плавного регулирования нагрузки или балластные резисторы, рассеивающие избыточную мощность.

Как неисправность регулятора напряжения влияет на выходные параметры

Регулятор напряжения (РН) – ключевой элемент системы возбуждения генератора, отвечающий за стабилизацию выходного напряжения в заданном диапазоне (обычно 13,8–14,5 В для автомобильных генераторов, 220–240 В для промышленных). При его отказе напряжение на выходе может выходить за пределы нормы на 30–50% и более. Например, в автомобильных системах неисправный РН способен поднять напряжение до 16–18 В, что приводит к перегреву аккумулятора, кипению электролита и выходу из строя бортовой электроники. В промышленных генераторах аналогичная проблема вызывает перенапряжение на обмотках, ускоренное старение изоляции и риск пробоя.

Типичные признаки неисправности РН – скачки напряжения при изменении нагрузки или оборотов двигателя. В синхронных генераторах с электромагнитным возбуждением дефектный регулятор может вызывать колебания напряжения с амплитудой до ±15% от номинала, что критично для чувствительного оборудования (например, медицинских приборов или серверов). В асинхронных генераторах с самовозбуждением неисправность РН часто проявляется в виде «залипания» напряжения на уровне 10–20% выше номинального, даже при снижении нагрузки.

Механизм влияния неисправного РН на выходные параметры связан с нарушением обратной связи. В исправной системе регулятор корректирует ток возбуждения, поддерживая напряжение в заданных пределах. При отказе (например, коротком замыкании в силовом транзисторе или обрыве цепи обратной связи) ток возбуждения становится неконтролируемым. В результате генератор переходит в режим перевозбуждения, и напряжение растет пропорционально току возбуждения. Для генераторов с номинальным током возбуждения 5 А увеличение тока до 7–8 А может поднять выходное напряжение на 25–40%.

Последствия зависят от типа неисправности РН. При «залипании» в открытом состоянии (например, из-за пробоя полупроводникового ключа) напряжение стабильно завышено, что приводит к перегреву обмоток и ускоренной деградации изоляции. В случае обрыва цепи управления РН генератор может работать в режиме самовозбуждения с нестабильным напряжением, колеблющимся в пределах 10–30% от номинала. Для диагностики рекомендуется использовать осциллограф: при исправном РН сигнал управления возбуждением имеет четкую ШИМ-форму, а при неисправности – искажения или постоянный уровень.

Практические рекомендации по предотвращению проблем включают регулярную проверку РН с помощью тестера или специализированного диагностического оборудования. Для автомобильных генераторов критично контролировать напряжение на клеммах АКБ при работающем двигателе: превышение 14,8 В на холостых оборотах указывает на неисправность РН. В промышленных системах необходимо проверять целостность цепей обратной связи и состояние силовых элементов регулятора (тиристоров, транзисторов) с помощью мультиметра в режиме проверки диодов. Замена РН должна производиться на аналог с идентичными параметрами (ток возбуждения, диапазон регулирования), иначе возможны повторные сбои.

Восстановление работоспособности системы после замены РН требует калибровки. Для автомобильных генераторов достаточно подключить нагрузку (например, фары) и отрегулировать напряжение с помощью потенциометра на РН (если предусмотрено конструкцией). В промышленных установках калибровка проводится по эталонному вольтметру с подстройкой под номинальную нагрузку. Игнорирование этого этапа может привести к недозаряду аккумуляторов или повторному перенапряжению, особенно в системах с нелинейной нагрузкой (например, частотные преобразователи).

Роль обрыва или короткого замыкания в цепи возбуждения генератора

Обрыв в цепи возбуждения синхронного генератора приводит к резкому снижению тока возбуждения до нуля. В результате магнитный поток ротора исчезает, и ЭДС статора падает до уровня остаточного напряжения (обычно 5–15% от номинального). Для генераторов с самовозбуждением это означает полную потерю работоспособности, так как отсутствует источник начального намагничивания. В системах с независимым возбуждением последствия зависят от скорости срабатывания защит: при задержке более 0,5 с возможен переход в асинхронный режим с опасными колебаниями напряжения.

Короткое замыкание (КЗ) в цепи возбуждения вызывает противоположный эффект – неконтролируемый рост тока возбуждения. В генераторах с электромашинными возбудителями ток может превысить номинальное значение в 3–5 раз за 0,1–0,3 с, что приводит к насыщению магнитной системы и скачку напряжения на выходе до 130–150% от U_ном. Для бесщеточных систем с вращающимися выпрямителями КЗ опасно разрушением диодов и потерей возбуждения. В таблице ниже приведены характерные последствия для разных типов генераторов:

При обрыве цепи возбуждения в генераторах с параллельной работой на общую сеть возникает режим потребления реактивной мощности. Генератор переходит в режим асинхронного двигателя, потребляя до 60–80% номинальной мощности из сети. Это вызывает перегрузку соседних агрегатов и снижение напряжения в системе на 10–20%. Для предотвращения каскадных отключений необходимо немедленное отключение поврежденного генератора или переключение на резервное возбуждение.

Диагностика обрыва или КЗ в цепи возбуждения требует анализа формы сигнала тока возбуждения. При обрыве ток падает до нуля с характерным экспоненциальным спадом (постоянная времени 0,5–2 с), а при КЗ – резко возрастает с последующими колебаниями на частоте 100–300 Гц из-за насыщения магнитопровода. Для оперативного контроля используют датчики Холла или трансформаторы постоянного тока с пороговыми устройствами, настроенными на отклонение тока возбуждения более чем на ±20% от уставки.

Профилактика отказов цепи возбуждения включает регулярную проверку сопротивления изоляции (не менее 1 МОм при 1000 В) и испытания на электрическую прочность (2U_ном + 1000 В в течение 1 мин). Для генераторов с вращающимися выпрямителями критически важна термография диодов – превышение температуры более 120°C указывает на деградацию p-n-переходов. В системах с тиристорными возбудителями необходимо контролировать угол управления: отклонение более ±5° от расчетного значения свидетельствует о неисправности системы регулирования.

Влияние повышенных оборотов двигателя на уровень выходного напряжения

Генератор автомобиля или промышленной установки спроектирован для работы в определённом диапазоне оборотов, обычно от 1500 до 6000 об/мин. Превышение этого диапазона приводит к росту выходного напряжения из-за увеличения частоты вращения ротора. При 7000 об/мин напряжение может вырасти на 15–25% относительно номинального значения (например, с 14,2 В до 17–18 В), что вызывает перегрузку бортовой сети и риск выхода из строя электронных компонентов.

Основная причина роста напряжения – зависимость ЭДС генератора от скорости вращения. Формула E = C × n × Φ, где E – индуцированная ЭДС, C – конструктивная постоянная, n – обороты, Φ – магнитный поток, показывает прямую пропорциональность между n и E. При отсутствии эффективной регулировки (например, при неисправном реле-регуляторе) напряжение растёт линейно с оборотами, достигая критических значений уже при 8000 об/мин.

• При 3000 об/мин напряжение на выходе исправного генератора с регулятором составляет 13,8–14,4 В.
• При 5000 об/мин без регулировки – до 16–17 В (перегрев проводки, сбой датчиков).
• При 10000 об/мин (экстремальные режимы) – свыше 20 В (разрушение конденсаторов, пробой изоляции).

Повышенные обороты опасны не только из-за роста напряжения, но и из-за увеличения тока возбуждения. В генераторах с самовозбуждением (например, в автомобилях ВАЗ) при 6000+ об/мин ток возбуждения может превысить 5 А, что приводит к насыщению магнитной системы и дальнейшему неконтролируемому росту напряжения. Результат – перегрев обмоток статора, деградация диодного моста и выход из строя аккумулятора из-за перезаряда.

Для предотвращения негативных последствий рекомендуется:

1. Использовать реле-регуляторы с расширенным диапазоном стабилизации (например, многоуровневые регуляторы на MOSFET-транзисторах).
2. Ограничивать максимальные обороты двигателя механическими или электронными ограничителями (не выше 6500 об/мин для большинства генераторов).
3. Проводить диагностику генератора при каждом ТО: проверять сопротивление обмоток (должно быть 3–5 Ом для ротора), состояние щёток и диодного моста.
4. Устанавливать дополнительные защитные устройства – варисторы или TVS-диоды на выходе генератора для подавления импульсных перенапряжений.

В промышленных генераторах с приводом от ДВС (например, дизель-генераторы) проблема усугубляется из-за отсутствия штатных ограничителей оборотов. При работе на холостом ходу (1500 об/мин) напряжение стабильно, но при резком наборе оборотов до 3000+ В/мин без нагрузки возможны скачки до 280–300 В (для 220 В моделей). Решение – применение автоматических регуляторов напряжения (AVR) с обратной связью по частоте и установка частотных фильтров на выходе.

Почему неисправные диоды выпрямительного моста вызывают перенапряжение

Неисправный диод пропускает обратный ток, создавая паразитные контуры. В трехфазных генераторах это вызывает дисбаланс фаз: одна из обмоток статора начинает работать на нагрузку через поврежденный диод, а не через штатную цепь. Результат – неравномерное распределение тока и локальный перегрев обмоток. Измерения показывают, что при таком режиме действующее значение напряжения на выходе может вырасти на 15–30% от нормы, особенно при высоких оборотах двигателя.

• Пробой диода в прямом направлении: диод теряет запирающие свойства, пропуская обе полуволны переменного тока. На осциллограмме видно, что вместо пульсирующего постоянного напряжения формируется сигнал, близкий к переменному, с амплитудой до 30 В.
• Обрыв диода: выпрямление становится однополупериодным, что снижает среднее значение напряжения, но увеличивает его пульсации. Пиковые значения при этом могут превышать 18 В из-за отсутствия сглаживающего эффекта второго полупериода.
• Утечка диода: даже незначительный обратный ток (от 1 мА) приводит к накоплению заряда в фильтрующих конденсаторах. Напряжение на них растет до тех пор, пока не сработает защита или не произойдет пробой изоляции.

Перенапряжение опасно для бортовой электроники: микроконтроллеры, датчики и блоки управления рассчитаны на диапазон 10–16 В. Превышение 17 В вызывает сбои в работе, а при 20 В и выше – необратимые повреждения. Например, в автомобилях с CAN-шиной пробой диода может привести к ложным сигналам ошибок или отключению систем безопасности. В грузовых генераторах с напряжением 28 В последствия еще серьезнее: пробой диода способен вывести из строя стартер или аккумуляторную батарею за несколько минут.

Диагностика неисправных диодов проводится мультиметром в режиме проверки диодов или осциллографом. Нормальное падение напряжения на исправном диоде в прямом направлении – 0,5–0,7 В для кремниевых и 0,2–0,3 В для диодов Шоттки. Если прибор показывает 0 В или бесконечность в обоих направлениях – диод неисправен. Для точной проверки мост демонтируют и тестируют каждый диод отдельно, так как параллельное соединение может маскировать дефект.

Замена диодов требует соблюдения параметров: обратное напряжение должно быть не менее 100 В для легковых и 200 В для грузовых автомобилей, прямой ток – не ниже номинального тока генератора. Использование диодов с заниженными характеристиками приведет к повторному пробою. После замены обязательна проверка выходного напряжения на холостом ходу и под нагрузкой: при 2000 об/мин и включенных фарах оно не должно превышать 14,8 В. Если перенапряжение сохраняется – проверяют регулятор напряжения и целостность обмоток статора.

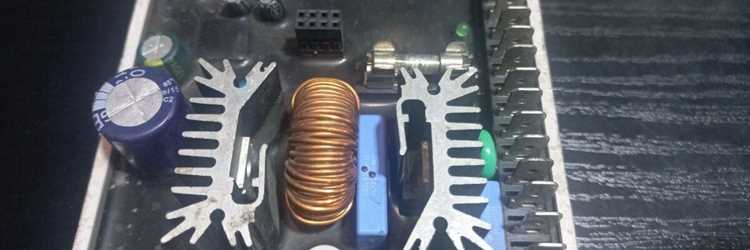

Как повреждение обмоток статора или ротора сказывается на генерации тока

Повреждение обмоток статора – короткое замыкание между витками, обрыв или межфазное замыкание – приводит к искажению магнитного поля. В результате снижается эффективность преобразования механической энергии в электрическую, а выходное напряжение становится нестабильным. При межвитковом замыкании в одной фазе ток в ней возрастает на 30–50%, что вызывает перегрев и ускоренное старение изоляции. Генератор начинает работать с повышенными потерями, а форма кривой напряжения искажается гармониками, что особенно критично для чувствительного оборудования.

Обрыв обмотки ротора нарушает возбуждение генератора. Без тока возбуждения магнитное поле ослабевает или исчезает, что приводит к падению напряжения на выходе до нуля. В синхронных генераторах это проявляется резким снижением ЭДС, а в асинхронных – потерей способности к самовозбуждению. Даже частичный обрыв вызывает несимметрию магнитного потока, что провоцирует вибрации и дополнительные механические нагрузки на подшипники.

Замыкание обмоток ротора на корпус или между собой вызывает дисбаланс магнитного поля. В синхронных машинах это приводит к появлению токов обратной последовательности, которые нагревают ротор и статор, снижая КПД на 10–15%. В асинхронных генераторах подобные дефекты увеличивают скольжение, что ведет к росту потерь в стали и снижению выходной мощности. При длительной эксплуатации с такими повреждениями возрастает риск пробоя изоляции и выхода генератора из строя.

Для диагностики повреждений обмоток используют мегомметр (проверка сопротивления изоляции), осциллограф (анализ формы напряжения) и тепловизор (выявление локальных перегревов). При обнаружении межвиткового замыкания рекомендуется перемотка поврежденной секции или замена обмотки. Для ротора критически важна проверка сопротивления обмотки возбуждения – отклонение более чем на 5% от паспортного значения указывает на скрытые дефекты.

Практические способы диагностики и устранения причин завышенного напряжения

Первым шагом проверьте регулятор напряжения: подключите мультиметр в режиме измерения постоянного напряжения (диапазон 0–30 В) к клеммам генератора при работающем двигателе на холостых оборотах (800–1000 об/мин). Нормальное значение – 13,8–14,4 В. Превышение 14,8 В указывает на неисправность регулятора или его цепей. Замените регулятор, если напряжение стабильно завышено, предварительно проверив целостность проводки и контактов (окисление, обрыв). Для генераторов с внешним регулятором (например, ВАЗ-2108) дополнительно прозвоните цепь возбуждения тестером (сопротивление обмотки ротора – 2,5–5 Ом).
